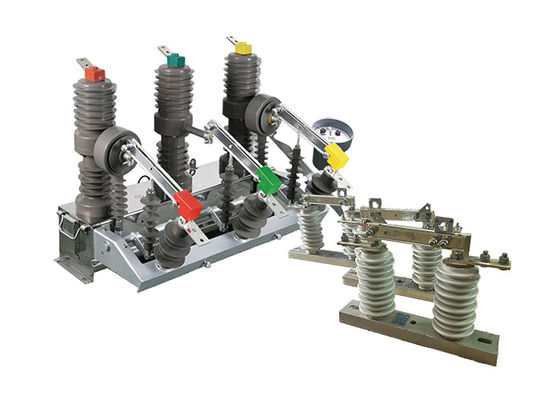

Cảm biến chuỗi không Bộ ngắt mạch chân không ngoài trời để bảo vệ phù hợp với các công tắc cô lập điện áp cao
Mô tả sản phẩm:
Máy ngắt mạch ngoài trời ZW32-12 với các cảm biến chuỗi bằng không đề cập đến một mô hình cụ thể của bộ ngắt mạch chân không được trang bị các cảm biến chuỗi bằng không.
Cảm biến chuỗi không, còn được gọi là cảm biến dòng điện dư hoặc biến áp dòng điện chuỗi không,là các thiết bị được sử dụng để phát hiện và đo dòng không cân bằng hoặc dư thừa trong một hệ thống điện ba phaCác cảm biến này được thiết kế đặc biệt để phát hiện và đo tổng số dòng ba pha, lý tưởng là phải bằng 0 trong một hệ thống cân bằng.
Việc bao gồm các cảm biến chuỗi không trong bộ ngắt mạch chân không ZW32-12 cung cấp chức năng và bảo vệ bổ sung.bộ ngắt mạch có thể phát hiện lỗi mặt đất hoặc điều kiện không cân bằng trong hệ thốngĐiều này cho phép phát hiện lỗi tốt hơn và phản ứng nhanh hơn đối với các điều kiện bất thường, tăng cường an toàn và độ tin cậy của hệ thống phân phối điện.
Các cảm biến chuỗi không cho phép bộ ngắt mạch ZW32-12 cung cấp bảo vệ tăng cường chống lại lỗi mặt đất, tải không cân bằng,và các điều kiện bất thường khác có thể phát sinh trong hệ thống điệnĐiều này giúp ngăn ngừa thiệt hại cho thiết bị, giảm thiểu thời gian ngừng hoạt động và đảm bảo an toàn cho nhân viên.
GW9-10 High voltage isolator switch là một loại công tắc điện được sử dụng để cô lập một phần của đường truyền điện trên không để bảo trì hoặc sửa chữa.Nó thường được sử dụng trong hệ thống điện cao áp, chẳng hạn như những người được sử dụng bởi các công ty điện để truyền điện qua những khoảng cách dài.
Chuyển đổi được gắn trên một cấu trúc trên cao, chẳng hạn như một tháp truyền tải hoặc cột, và được thiết kế để chịu được điều kiện môi trường khắc nghiệt gặp phải trong các hệ thống điện ngoài trời.Nó có tính năng một chiều dọc, hoặc chuyển động lên và xuống, để kết nối hoặc ngắt kết nối các liên lạc công tắc, thường được làm bằng đồng hoặc vật liệu dẫn điện khác.
Chuyển đổi cách ly được thiết kế để cung cấp một sự gián đoạn có thể nhìn thấy trong đường truyền, cho phép nhân viên bảo trì làm việc an toàn trên đường dây mà không có nguy cơ bị điện giật hoặc làm hỏng thiết bị.Nó thường được sử dụng cùng với các thiết bị an toàn khác, chẳng hạn như các công tắc nối đất và ngăn sóng, để bảo vệ hệ thống điện và những người làm việc trên đó.
Nhìn chung, công tắc cách ly thẳng đứng điện áp cao trên cao là một thành phần quan trọng của các hệ thống truyền tải điện hiện đại, đảm bảo hoạt động đáng tin cậy và an toàn của lưới điện.
Hiệu ứng đôi khi sử dụng khi GW9-10 series isolator swich có thể được sử dụng với các bộ ngắt mạch chân không.
Giới thiệu bộ điều khiển:
Bộ điều khiển hỗ trợ giao tiếp thông qua giao diện 485/232, cho phép giám sát và điều khiển từ xa. Nó cũng có thể giao tiếp thông qua sợi quang hoặc kết nối không dây.
Khi phát hiện một công tắc nặng, thiết bị sẽ tự động tăng tốc quá trình kích hoạt trong trường hợp có lỗi vĩnh viễn.
Khóa và khóa lại từ xa / thủ công: Người dùng có tùy chọn để từ xa hoặc bằng tay đóng và khóa lại mạch.nếu người dùng quên tháo công tắc nối đất khi khôi phục điện sau khi sửa chữa đường dây, thiết bị có thể tăng tốc quá trình kích hoạt để đảm bảo an toàn.
Nó cho phép điều chỉnh ba thời gian trì hoãn khép lại. Tính năng này cung cấp tính linh hoạt trong việc xác định thời gian trì hoãn thích hợp trước khi khép lại mạch sau khi lỗi.
Vòng kết nối đóng nhảy của bộ điều khiển kết hợp thiết kế chống lỗi hoạt động. Nó bao gồm chức năng chống nhảy để ngăn chặn việc đóng mạch không mong muốn.
Bộ điều khiển có thể phân biệt giữa các lỗi trong và ngoài vùng dựa trên dòng dòng không.Khả năng này giúp xác định vị trí lỗi và cho phép khắc phục sự cố và bảo trì có mục tiêu hơn.
Phòng ngừa sai lệch hoạt động: Chuyển đổi điều khiển từ xa được thiết kế để ngăn chặn sai lệch hoạt động.do đó làm giảm nguy cơ các hành động không mong muốn.
Ưu điểm:
1Kích thước nhỏ: Thiết bị được thiết kế với một yếu tố hình thức nhỏ gọn, cho phép cài đặt dễ dàng trong môi trường không gian hạn chế.Kích thước nhỏ của nó làm cho nó phù hợp cho các ứng dụng nơi không gian là một hạn chế.
2Trọng lượng nhẹ: Thiết bị nhẹ, đơn giản hóa vận chuyển và lắp đặt.Nó làm giảm gánh nặng vật lý trong khi xử lý và giúp dễ dàng lắp đặt hoặc tích hợp vào các hệ thống hiện có.
3Không cần bảo trì: Thiết bị được thiết kế để yêu cầu bảo trì tối thiểu. Nó được xây dựng với các thành phần bền và tối ưu hóa cho độ tin cậy lâu dài,Giảm nhu cầu kiểm tra hoặc thay thế thường xuyênTính năng này tiết kiệm thời gian và nguồn lực cho các hoạt động bảo trì.
4.Chống ngưng tụ: Thiết bị kết hợp các biện pháp để ngăn ngừa ngưng tụ. Nó bao gồm các tính năng bảo vệ như niêm phong hoặc cách nhiệt để giảm thiểu nguy cơ tích tụ độ ẩm.Điều này giúp duy trì hiệu suất tối ưu và bảo vệ các thành phần bên trong khỏi thiệt hại tiềm ẩn do độ ẩm.
5- Phù hợp với điều kiện thời tiết bất lợi và môi trường bẩn: Thiết bị được thiết kế để chịu được điều kiện thời tiết khó khăn, chẳng hạn như nhiệt độ cực cao, độ ẩm hoặc tiếp xúc với bụi và bụi bẩn.Xây dựng mạnh mẽ và các tính năng bảo vệ đảm bảo hoạt động đáng tin cậy trong môi trường bất lợi, giảm nguy cơ trục trặc hoặc giảm hiệu suất.
Địa điểm:
Mối quan hệ giữa bộ ngắt mạch chân không ngoài trời và bộ cô lập ngắt điện áp cao ngoài trời nằm trong vai trò bổ sung của chúng trong hệ thống điện:
Ngắt mạch: Máy ngắt mạch chân không chịu trách nhiệm ngắt mạch điện trong quá trình hoạt động bình thường hoặc trong trường hợp lỗi.Nó hoạt động như là phương tiện chính để phá vỡ dòng chảy hiện tạiNgược lại, bộ cô lập ngắt kết nối được sử dụng để cô lập mạch khỏi nguồn điện trong các hoạt động bảo trì hoặc sửa chữa.Nó cung cấp một lớp bảo mật bổ sung bằng cách mở mạch.
Sự phối hợp: Trong hệ thống điện cao áp, bộ ngắt mạch chân không và bộ cách ly thường được phối hợp để làm việc cùng nhau.Các bộ ngắt mạch chịu trách nhiệm phát hiện lỗi và kích hoạt để gián đoạn dòng chảy hiện tại, trong khi bộ cô lập ngắt kết nối được sử dụng để cô lập vật lý mạch và cung cấp một dấu hiệu hiển thị của việc ngắt kết nối.
An toàn và bảo trì: Máy cách ly đóng một vai trò quan trọng trong việc đảm bảo an toàn cho nhân viên bảo trì.Máy cách ly được vận hành để mở mạch và cung cấp một khoảng trống không khí có thể nhìn thấyĐiều này đảm bảo rằng thiết bị được khử năng lượng và an toàn để làm việc.
Đưa ra công tắc ngắt kết nối ngoài trời dòng GW9
Ứng dụng:
1Các trạm phụ: Nó thường được sử dụng trong cả trạm phụ trong nhà và ngoài trời để bảo vệ và kiểm soát phân phối điện áp trung bình.Các bộ ngắt mạch chân không đảm bảo gián đoạn đáng tin cậy của dòng lỗi, dòng quá tải và dòng tải, bảo vệ thiết bị trạm phụ.
2Các doanh nghiệp công nghiệp và khai thác mỏ: Máy ngắt mạch chân không ZW32-12 được sử dụng trong hệ thống phân phối của các doanh nghiệp công nghiệp và khai thác mỏ để bảo vệ động cơ, biến áp,và các thiết bị điện khác từ quá điện và mạch ngắnNó giúp duy trì sự ổn định và an toàn của nguồn cung cấp điện trong các cơ sở này.
3. Mạng điện nông thôn: Do khả năng chịu được hoạt động thường xuyên, bộ ngắt mạch chân không phù hợp để áp dụng trong lưới điện nông thôn. Nó có thể được sử dụng như một công tắc cắt,cho phép phân khúc hiệu quả của lưới điệnNgoài ra, khi được trang bị bộ điều khiển, nó cho phép tự động hóa mạng lưới phân phối, cải thiện độ tin cậy và hiệu quả của hệ thống điện nông thôn.
4Các tòa nhà thương mại: Máy ngắt mạch chân không cũng được sử dụng trong các tòa nhà thương mại để phân phối và bảo vệ điện.ngăn ngừa thiệt hại cho thiết bị và giảm thiểu thời gian chết.
Điều kiện:
1. Độ cao không quá 2000m;
2Nhiệt độ không khí xung quanh: -45 ° C ~ + 40 ° C. Sự khác biệt nhiệt độ hàng ngày: 25 ° C;
3.Tốc độ gió không quá 35 m / s
4Không có chỗ ăn mòn hóa học dễ cháy, nổ nguy hiểm và rung động dữ dội.
Parameter kỹ thuật:
| Số hàng loạt. | Parameter | Đơn vị | Dữ liệu | |||||||||
| 1 | Điện áp định số | kV | 12 | |||||||||
| 2 | Mức độ cách nhiệt của vết gãy | Tần số làm việc ((Xét nghiệm khô/Xét nghiệm ẩm) | 48 | |||||||||
| Phạm độ điện áp của thử nghiệm sốc sét (đỉnh) | 85 | |||||||||||
| 3 | Mức độ cách nhiệt đến mặt đất / giai đoạn đến giai đoạn | Tần số làm việc | Thử nghiệm khô | 42 | ||||||||
| Thử nghiệm ướt | 34 | |||||||||||
| Phạm độ điện áp của thử nghiệm sốc sét (đỉnh) | 75 | |||||||||||
| 4 | Lưu lượng điện | A | 630 | |||||||||
| 5 | Lượng điện ổn định nhiệt (giá trị thực tế) | kA | 20 | |||||||||
| 6 | Điện cắt ngắn định số (giá trị thực tế) | 25 | ||||||||||
| 7 | Thời gian ổn định nhiệt định | s | 4 | |||||||||
| 8 | Lượng điện đóng mạch ngắn (đỉnh) | kA | 63 | |||||||||
| 9 | Điện ổn định động số (Đỉnh) | |||||||||||
| 10 | Tuổi thọ cơ khí | thời gian | 10000 | |||||||||
| 11 | Lượng điện mở định số | 1000 | ||||||||||
| 12 | Nhiệt độ không khí xung quanh | Nhiệt độ cao nhất | °C | -55 | ||||||||
| Nhiệt độ thấp nhất | +60 | |||||||||||
| Sự khác biệt của nhiệt độ hàng ngày tối đa | K | ≤ 25 | ||||||||||
| 13 | Độ cao | m | ≤ 2500 | |||||||||
| 14 | Độ ẩm | Độ ẩm tương đối trung bình hàng ngày | % | ≤ 95 | ||||||||
| Mức độ ẩm tương đối trung bình hàng tháng | ≤ 90 | |||||||||||
| 15 | Khả năng chống động đất | Tốc độ gia tốc ngang | g | 0.25 | ||||||||
| Tốc độ gia tốc dọc mặt đất | 0.125 | |||||||||||
| Nguyên nhân an toàn | / | 1.67 | ||||||||||
| 16 | Tốc độ gió | m/s | ≤ 35 | |||||||||
| 17 | Độ dày băng | mm | ≤20 | |||||||||
