Bộ ngắt mạch chân không điện áp cao Chuyển đổi tải chân không biên giới thông minh IEC62271-10 Cho phân phối công nghiệp
Mô tả sản phẩm:

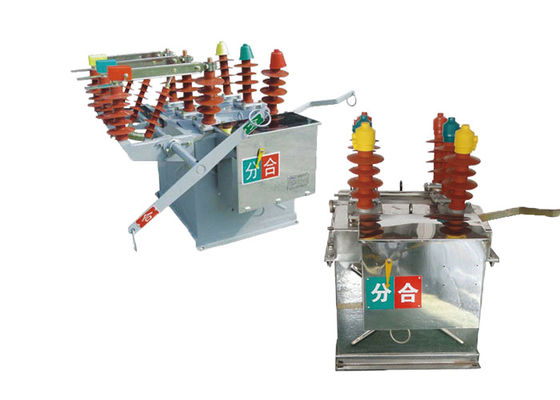

Máy cắt mạch chân không ngoài trời ZW8-12 được thiết kế để tuân thủ các tiêu chuẩn quốc tế và được sản xuất bằng cách sử dụng công nghệ tiên tiến.có điện lực tối đa 630A, và một dòng ngắt mạch ngắn lên đến 20kA.
Bộ ngắt mạch bao gồm một số thành phần chính, bao gồm bộ ngắt chân không, cơ chế hoạt động và hệ thống điều khiển.Máy ngắt chân không là trái tim của bộ ngắt mạch và chịu trách nhiệm ngắt dòng điệnNó được thiết kế để hoạt động trong chân không, giúp ngăn ngừa cung và đảm bảo hoạt động đáng tin cậy.
Cơ chế hoạt động chịu trách nhiệm mở và đóng bộ ngắt mạch và có thể được vận hành bằng tay hoặc điện.Hệ thống điều khiển giám sát bộ ngắt mạch và cung cấp phản hồi cho người vận hành, cho phép họ theo dõi tình trạng của bộ ngắt và phát hiện các lỗi.
Máy cắt mạch chân không ngoài trời ZW8-12 được thiết kế để đáng tin cậy cao và đòi hỏi bảo trì tối thiểu. Nó có tuổi thọ lâu và có khả năng chịu được môi trường ngoài trời khắc nghiệt,làm cho nó phù hợp để sử dụng trong một loạt các ứng dụng.
Ưu điểm:
1Nó được trang bị cơ chế vận hành lưu trữ năng lượng bồn phun loại CT23.

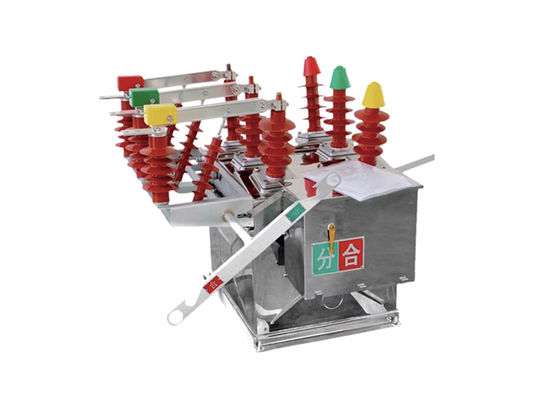

2.ZW8-12G bao gồm bộ ngắt ZW8-12 và bộ cách ly, được gọi là bộ ngắt kết hợp, có thể được sử dụng làm bộ cắt.
3Cấu trúc của bộ ngắt là ba giai đoạn lắp ráp trong một thùng, ba giai đoạn chân không cung-tắt buồng bao bọc trong thùng kim loại, vật liệu cách nhiệt giữa các giai đoạn và giai đoạn để mỗi làm từ SMC.
4Hiệu suất đáng tin cậy, và sức mạnh cách nhiệt cao.
Cấu trúc:
1Công nghệ hình thành kéo dài một lần dựa trên khuôn: Vỏ trên của vỏ được sản xuất bằng cách sử dụng công nghệ hình thành kéo dài một lần tiên tiến,đảm bảo độ bền cơ học caoCông nghệ này cũng tạo thuận lợi cho việc lắp đặt dễ dàng. Ngoài ra, vỏ chống gỉ và ăn mòn.Người sử dụng có thể lựa chọn giữa thép không gỉ hoặc xử lý phun tấm thép chất lượng cao.
2Chuyển đổi ngắt kết nối (Tự chọn): Máy ngắt mạch chân không ZW32-12 cung cấp tính năng ngắt kết nối tùy chọn.Nó phục vụ như một điểm ngắt kết nối thuận tiện và rõ ràng trong quá trình bảo trì đường dây phân phốiĐể ngăn ngừa lỗi hoạt động, một thiết bị khóa kết nối cơ học được kết hợp giữa công tắc ngắt kết nối và bộ ngắt mạch.Điều này đảm bảo tăng cường an toàn và giảm thiểu nguy cơ hoạt động vô tình.
Ứng dụng:
1Hệ thống phân phối: Máy ngắt mạch ZW8-12 đóng một vai trò quan trọng trong việc kiểm soát và bảo vệ hệ thống phân phối trong lưới điện đô thị và nông thôn 10kV.Nó chịu trách nhiệm chuyển đổi vào hoặc tắt dòng tải, đảm bảo phân phối điện đáng tin cậy cho người tiêu dùng.
2.Trạm điện: Máy ngắt mạch thường được sử dụng trong các trạm điện, nơi các đường truyền điện cao áp được kết nối với mạng lưới phân phối.Nó giúp trong cách ly và bảo vệ thiết bị, cho phép hoạt động an toàn và hiệu quả của trạm phụ.
3Hệ thống năng lượng công nghiệp: Các ngành công nghiệp có nhu cầu năng lượng cao, chẳng hạn như các nhà máy sản xuất, hoạt động khai thác mỏ và các dự án cơ sở hạ tầng quy mô lớn,thường sử dụng bộ ngắt mạch ZW8-12 để điều khiển và bảo vệ hệ thống điện cao áp của họNó giúp quản lý dòng tải và bảo vệ thiết bị khỏi dòng lỗi mạch ngắn.
4Hệ thống năng lượng tái tạo: Với việc áp dụng ngày càng nhiều các nguồn năng lượng tái tạo như năng lượng gió và năng lượng mặt trời,bộ ngắt mạch ZW8-12 tìm thấy ứng dụng trong các hệ thống thiết bị chuyển mạch điện áp cao liên quan đến sản xuất năng lượng tái tạoNó giúp tích hợp năng lượng tái tạo hiệu quả vào lưới điện và đảm bảo hoạt động an toàn của các cơ sở sản xuất điện.
5Các mạng lưới tiện ích: Các công ty tiện ích điện dựa vào bộ ngắt mạch ZW8-12 để quản lý và bảo vệ mạng lưới truyền tải và phân phối điện cao.Nó góp phần vào độ tin cậy và ổn định tổng thể của mạng lưới tiện ích bằng cách kiểm soát hiệu quả dòng tải và ngắt lỗi.
Điều kiện:
1Nhiệt độ: Máy ngắt mạch được thiết kế để hoạt động trong phạm vi nhiệt độ được chỉ định. Nó thường có thể chịu được nhiệt độ môi trường từ -40 ° C đến +40 ° C.Phạm vi nhiệt độ này bao gồm cả khí hậu cực lạnh và nóng, đảm bảo hiệu suất tối ưu trong các khu vực khác nhau.
2Độ ẩm: Máy ngắt mạch ZW8-12 được thiết kế để xử lý độ ẩm cao. Nó được thiết kế để hoạt động đáng tin cậy trong môi trường có độ ẩm tương đối lên đến 95% ở nhiệt độ lên đến 40 ° C.Điều này cho phép bộ ngắt mạch hoạt động hiệu quả trong các khu vực có độ ẩm cao, chẳng hạn như các vùng ven biển hoặc khí hậu nhiệt đới.
3Độ cao: Máy ngắt mạch phù hợp để hoạt động ở độ cao cao. Nó được thiết kế để hoạt động đáng tin cậy ở độ cao lên đến 2.000 mét trên mực nước biển.Điều này làm cho nó phù hợp để triển khai trong vùng núi hoặc khu vực có địa hình cao.
4Ô nhiễm: Máy ngắt mạch ZW8-12 được trang bị các tính năng chống ô nhiễm để chịu được các chất ô nhiễm môi trường.giúp bảo vệ bộ ngắt mạch khỏi tác động ô nhiễmĐiều này làm cho nó phù hợp để lắp đặt trong các khu vực có mức độ ô nhiễm cao, chẳng hạn như các khu công nghiệp hoặc môi trường đô thị.
5Kháng UV: Vật liệu và lớp phủ bên ngoài của bộ ngắt mạch thường chống lại bức xạ cực tím (UV).Điều này đảm bảo bộ ngắt mạch có thể chịu được tiếp xúc lâu dài với ánh sáng mặt trời mà không bị suy giảm hoặc các vấn đề về hiệu suất.
Parameter kỹ thuật:
| không. | Parameter | Đơn vị | Dữ liệu | ||||||||
| 1 | Điện áp định số | kV | 12 | ||||||||
| 2 | Mức độ cách nhiệt định số | 1min Tăng suất chịu tần số công nghiệp | Thử nghiệm khô | 42 | |||||||
| Thử nghiệm ướt | 34 | ||||||||||
| Điện áp chống sóng sét (Đỉnh) | 75 | ||||||||||
| 3 | Lưu lượng điện | A | 630 | ||||||||
| 4 | Điện cắt mạch ngắn định số | kA | 20 | ||||||||
| 5 | Thời gian ngắt mạch ngắn định số | thời gian | 30 | ||||||||
| 6 | Lượng điện chuyển mạch ngắn định số (đỉnh) | kA | 50 | ||||||||
| 7 | Điểm cao nhất chịu điện | 50 | |||||||||
| 8 | Lưu ý thời gian ngắn | 20 | |||||||||
| 9 | Thời gian ngắn mạch theo định số | S | 4 | ||||||||
| 10 | Thời gian ngắt (Phân tách kích thích riêng) |
Tăng áp hoạt động tối đa | ms | 15-50 | |||||||
| Điện áp hoạt động định số | 30-60 | ||||||||||
| Điện áp hoạt động tối thiểu | |||||||||||
| 11 | Thời gian đóng cửa | 25-50 | |||||||||
| 12 | Thời gian ngắt kết nối hoàn toàn | ≤ 100 | |||||||||
| 13 | Thời gian đốt cung | ≤20 | |||||||||
| 14 | Tuổi thọ cơ khí | thời gian | 10000 | ||||||||
| 15 | Chức năng đóng | J | 70 | ||||||||
| 16 | Sức mạnh đầu vào định số của động cơ lưu trữ năng lượng | W | < 250 | ||||||||
| 17 | Điện áp hoạt động định số/điện áp mạch phụ trợ định số | V | DC220 | ||||||||
| AC220 | |||||||||||
| 18 | Thời gian lưu trữ năng lượng ở điện áp định số | S | <10 | ||||||||
| 19 | Máy giải ly quá dòng | Lưu lượng điện | A | 5 | |||||||
| Độ chính xác của dòng ly nối | % | ±10 | |||||||||
