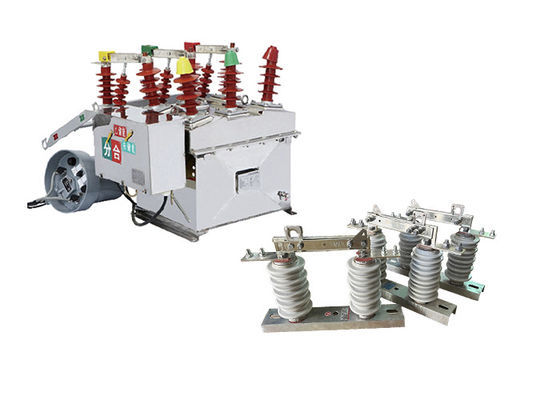

1000A/1250A Bộ ngắt mạch chân không ngoài trời AC được sử dụng với công tắc ngắt kết nối trên cao với độ bền cơ học 10000 lần
Mô tả sản phẩm:
Máy ngắt mạch chân không ngoài trời ZW8-12 là một loại ngắt mạch đặc biệt được thiết kế để sử dụng ngoài trời trong các hệ thống thiết bị chuyển mạch điện áp cao.Nó đặc biệt phù hợp với thiết bị chuyển mạch cao áp ngoài trời ba pha AC với điện áp định số 12kV và tần số định số 50Hz.
Chức năng chính của bộ ngắt mạch ZW8-12 là kiểm soát và bảo vệ các hệ thống phân phối trong lưới điện đô thị và nông thôn 10kV.Nó chịu trách nhiệm bật hoặc tắt dòng tải và cũng để ngắt dòng lỗi mạch ngắn có thể xảy ra trong hệ thống điện.
Là một bộ ngắt mạch chân không, nó sử dụng một bộ ngắt chân không để tắt vòng cung hình thành khi bộ ngắt mạch mở trong các hoạt động chuyển đổi.Máy ngắt chân không cung cấp khả năng ngắt vòng cung đáng tin cậy và được biết đến với độ bền điện áp cao và hiệu suất điện tuyệt vời.
Bộ ngắt mạch ZW8-12 được coi là một trong những sản phẩm được sử dụng rộng rãi nhất, trưởng thành và ổn định trong hệ thống điện.triển khai rộng rãiNó đã trải qua các thử nghiệm nghiêm ngặt và đáp ứng các tiêu chuẩn công nghiệp cần thiết về hiệu suất và an toàn.
GW9-10 công tắc ngắt kết nối trên không ngoài trời thường được sử dụng trong hệ thống truyền và phân phối điện áp cao để cô lập các phần của mạng cho các công việc bảo trì hoặc sửa chữa.Chúng cũng được sử dụng như một thiết bị an toàn để bảo vệ công nhân khỏi các mối nguy hiểm về điện, chẳng hạn như tiếp xúc tình cờ với các bộ phận hoạt động của hệ thống.
Chúng được thiết kế để xử lý điện áp và dòng điện cao, và chúng thường được lắp đặt ở các địa điểm ngoài trời, nơi chúng tiếp xúc với điều kiện môi trường khắc nghiệt, chẳng hạn như nhiệt độ cực cao, gió,Vì vậy, chúng được xây dựng để chịu được những điều kiện này và thường được làm bằng vật liệu bền như thép hoặc nhôm.
Các công tắc ngắt kết nối ngoài trời có các loại và cấu hình khác nhau, tùy thuộc vào ứng dụng và yêu cầu cụ thể.trong khi những người khác phù hợp với việc sử dụng ngoài trờiMột số được thiết kế để vận hành bằng tay, trong khi những người khác được tự động hóa và có thể được điều khiển từ xa.
Ngoài chức năng chính của chúng là cách ly mạch, các công tắc ngắt kết nối ngoài trời ngoài trời cũng có các tính năng quan trọng khác,chẳng hạn như cung cấp một dấu hiệu trực quan về tình trạng của chúng (mở hoặc đóng), và đảm bảo rằng mạch không bị điện khi bộ cách ly mở.
Hiệu ứng gấp đôi khi sử dụng khi GW9-10 series isolator swich có thể được sử dụng với các bộ ngắt mạch chân không!!
Ứng dụng:
1Phân phối điện: Các bộ ngắt mạch chân không ngoài trời được sử dụng rộng rãi trong các hệ thống phân phối điện để chuyển đổi và bảo vệ các bộ biến đổi phân phối, bộ cấp và các thiết bị khác.Chúng thường được lắp đặt trên các cột ngoài trời, trạm phụ, và thiết bị chuyển mạch.
2Năng lượng tái tạo quy mô tiện ích: Các bộ ngắt mạch chân không ngoài trời được sử dụng trong các dự án năng lượng tái tạo quy mô tiện ích, chẳng hạn như các trang trại gió và mặt trời, để chuyển đổi và bảo vệ các biến tần và thiết bị khác.
3Các hệ thống đường sắt: Các bộ ngắt mạch chân không ngoài trời được sử dụng trong các hệ thống đường sắt, chẳng hạn như hệ thống tín hiệu và cơ sở hạ tầng đường sắt, để chuyển đổi và bảo vệ thiết bị điện.
4Hoạt động khai thác mỏ: Máy ngắt mạch chân không ngoài trời được sử dụng trong hoạt động khai thác mỏ để chuyển đổi và bảo vệ thiết bị điện trong môi trường ngoài trời khắc nghiệt.
5Ngành công nghiệp dầu khí: Các bộ ngắt mạch chân không ngoài trời được sử dụng trong ngành công nghiệp dầu khí để chuyển đổi và bảo vệ thiết bị điện, chẳng hạn như máy bơm, máy nén và đường ống.
Cấu trúc:
1. Vacuum Interrupter: Máy ngắt chân không là trái tim của bộ ngắt mạch. Nó bao gồm một liên lạc cố định và một liên lạc di động được niêm phong trong một buồng chân không. Khi bộ ngắt mạch hoạt động,vai trò của bộ ngắt chân không là tắt vòng cung và cung cấp sự gián đoạn đáng tin cậy của dòng điện.
2Cơ chế hoạt động: Máy ngắt mạch được trang bị một cơ chế hoạt động chịu trách nhiệm mở và đóng các liên lạc. Nó có thể sử dụng các cơ chế khác nhau như cơ chế xuân,cơ chế thủy lựcCơ chế hoạt động đảm bảo hoạt động trơn tru và đáng tin cậy của bộ ngắt mạch.
3Khung cách nhiệt: Máy ngắt mạch được đặt trong một vỏ cách nhiệt, cung cấp sự bảo vệ chống lại các yếu tố bên ngoài như độ ẩm, bụi và chất gây ô nhiễm.Khung thường được làm bằng vật liệu cách nhiệt chất lượng cao để duy trì sức mạnh điện áp và tính cách nhiệt cần thiết.
4Hệ thống kiểm soát và bảo vệ: Máy ngắt mạch ZW8-12 kết hợp một hệ thống kiểm soát và bảo vệ để giám sát và kiểm soát hoạt động của nó.và các thiết bị điều khiển để phát hiện các điều kiện bất thường, cung cấp đầu vào tín hiệu, và bắt đầu mở hoặc đóng bộ ngắt mạch.
5. Kết nối đầu cuối: Máy ngắt mạch có đầu cuối kết nối cho các kết nối điện vào và ra.cho phép dòng điện chảy qua bộ ngắt mạch.
6Các thành phần phụ trợ và điều khiển: Các thành phần phụ trợ và điều khiển bổ sung có thể có trong bộ ngắt mạch để tăng chức năng của nó.Máy biến áp, biến áp dòng điện và các phụ kiện khác cần thiết để giám sát, đo lường và kiểm soát các thông số điện.
Ưu điểm:
1.CT23 Cơ chế hoạt động lưu trữ năng lượng mùa xuân: Máy ngắt mạch ZW8-12 được trang bị cơ chế hoạt động lưu trữ năng lượng mùa xuân loại CT23.Cơ chế này sử dụng năng lượng cơ học được lưu trữ trong suối để tạo điều kiện mở và đóng các liên lạc của bộ ngắt mạchNó cung cấp tính linh hoạt trong hoạt động, cho phép vận hành bằng động cơ hoặc bằng tay tùy thuộc vào các yêu cầu cụ thể của ứng dụng.
2.ZW8-12G bộ ngắt kết hợp: Mô hình ZW8-12G là một bộ ngắt kết hợp bao gồm bộ ngắt mạch ZW8-12 và một bộ cách ly. Cấu hình này cho phép nó hoạt động như một bộ phân vùng,cung cấp khả năng cô lập các phần cụ thể của mạng phân phối điện để bảo trì hoặc xác định lỗi.
3. Ba pha lắp ráp trong cấu trúc bể: Máy ngắt mạch ZW8-12 có một ba pha lắp ráp trong cấu trúc bể.Điều này có nghĩa là các thành phần của bộ ngắt cho mỗi giai đoạn được bao bọc trong một bình chung, cung cấp một thiết kế nhỏ gọn và tiết kiệm không gian.
4Phòng dập cung chân không và vật liệu cách nhiệt: Trong bể kim loại, bộ ngắt mạch ZW8-12 kết hợp một buồng dập cung chân không ba pha.Phòng này có hiệu quả dập tắt các vòng cung điện xảy ra trong khi gián đoạn mạchNgoài ra, bộ ngắt mạch sử dụng vật liệu cách nhiệt, chẳng hạn như SMC (Sheet Molding Compound), để đảm bảo cách nhiệt giữa các giai đoạn và từ giai đoạn này sang giai đoạn khác,tăng cường sức mạnh cách nhiệt chung của nó.
5Hiệu suất đáng tin cậy và sức mạnh cách nhiệt cao: Máy ngắt mạch ZW8-12 được biết đến với hiệu suất đáng tin cậy và sức mạnh cách nhiệt cao.Nó được thiết kế và thử nghiệm để đáp ứng các tiêu chuẩn hiệu suất nghiêm ngặt, đảm bảo hoạt động đáng tin cậy trong các điều kiện điện khác nhau.góp phần vào sự an toàn và độ tin cậy của hệ thống điện.
Điều kiện:
Nhiệt độ xung quanh: -15°C~+40°C
Áp lực gió:≤700Pa (tương đương với tốc độ gió 34m/s)
Độ cao:≤1000m
Độ mạnh địa chấn:≤8
* Không khí bẩn nên được loại bỏ ở mức III. Động lực mạnh thường xuyên nên bị cấm.
Parameter kỹ thuật:
ZW8-12
| Số hàng loạt. | Parameter | Đơn vị | Dữ liệu | ||||||||
| 1 | Điện áp định số | kV | 12 | ||||||||
| 2 | Mức độ cách nhiệt định số | 1min Tăng suất chịu tần số công nghiệp | Thử nghiệm khô | 42 | |||||||
| Thử nghiệm ướt | 34 | ||||||||||
| Điện áp chống sóng sét (Đỉnh) | 75 | ||||||||||
| 3 | Lưu lượng điện | A | 630 | ||||||||
| 4 | Điện cắt mạch ngắn định số | kA | 20 | ||||||||
| 5 | Thời gian ngắt mạch ngắn định số | thời gian | 30 | ||||||||
| 6 | Lượng điện chuyển mạch ngắn định số (đỉnh) | kA | 50 | ||||||||
| 7 | Điểm cao nhất chịu điện | 50 | |||||||||
| 8 | Lưu ý thời gian ngắn | 20 | |||||||||
| 9 | Thời gian ngắn mạch theo định số | S | 4 | ||||||||
| 10 | Thời gian ngắt (Phân tách kích thích riêng) |
Tăng áp hoạt động tối đa | ms | 15-50 | |||||||
| Điện áp hoạt động định số | 30-60 | ||||||||||
| Điện áp hoạt động tối thiểu | |||||||||||
| 11 | Thời gian đóng cửa | 25-50 | |||||||||
| 12 | Thời gian ngắt kết nối hoàn toàn | ≤ 100 | |||||||||
| 13 | Thời gian đốt cung | ≤20 | |||||||||
| 14 | Tuổi thọ cơ khí | thời gian | 10000 | ||||||||
| 15 | Chức năng đóng | J | 70 | ||||||||
| 16 | Sức mạnh đầu vào định số của động cơ lưu trữ năng lượng | W | < 250 | ||||||||
| 17 | Điện áp hoạt động định số/điện áp mạch phụ trợ định số | V | DC220 | ||||||||
| AC220 | |||||||||||
| 18 | Thời gian lưu trữ năng lượng ở điện áp định số | S | <10 | ||||||||
| 19 | Máy giải ly quá dòng | Lưu lượng điện | A | 5 | |||||||
| Độ chính xác của dòng ly nối | % | ±10 | |||||||||
GW9-10
| Số hàng loạt. | Parameter | Đơn vị | Dữ liệu | |||||||||
| 1 | Điện áp định số | kV | 12 | |||||||||
| 2 | Lưu lượng điện | Mô hình số. | (H) GW9-12 ((W)/630-20 | A | 630 | |||||||
| (H) GW9-12(W)/1000-20 | 1000 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 1250 | |||||||||||
| 3 | 4s Tiếp tục chịu điện | Mô hình số. | (H) GW9-12 ((W)/630-20 | kA | 50 | |||||||
| (H) GW9-12(W)/1000-20 | 50 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 80 | |||||||||||
| 4 | Mức độ cách nhiệt theo tiêu chuẩn | Điện áp chống chọi với sóng sét (đỉnh) | Xích cực với Trái đất (Hạnh phúc và tiêu cực) |
kV | 75 | |||||||
| Chấn thương đứt gãy (Hạnh phúc và tiêu cực) |
85 | |||||||||||
| Tần số công nghiệp chịu điện áp (1 phút) (giá trị thực tế) |
Xét nghiệm khô/Xét nghiệm ẩm | Xích cực với Trái đất | 42 ((khô) 34 ((nước) |
|||||||||
| Chấn thương đứt gãy | 48 (khô) | |||||||||||
| 48 (khô) | ||||||||||||
| 48 (khô) 40 ((nước) |
||||||||||||
| 5 | Chống mạch chính | μ Ω | 630 | |||||||||
| 1000 | ||||||||||||
| 1250 | ||||||||||||
| 6 | Thời gian sử dụng máy móc | thời gian | 50 | |||||||||
| 50 | ||||||||||||
| 80 | ||||||||||||
