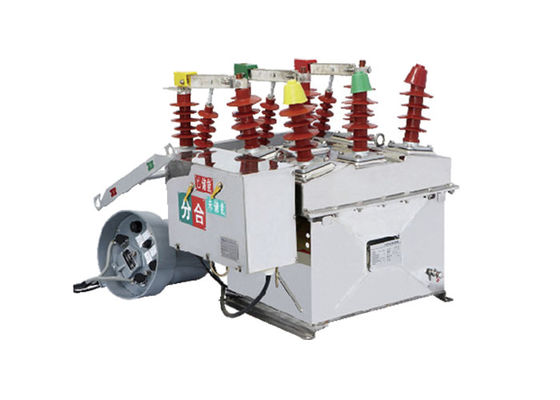

Bộ ngắt mạch chân không ngoài trời 12kV Thép không gỉ làm 3 cực Bộ ngắt mạch chân không ngoài trời mạnh mẽ Màu bạc
Mô tả sản phẩm:
ZW8-12 ngoài trời AC điện áp cao bộ ngắt mạch chân không chủ yếu được sử dụng để phá vỡ và đóng tải hiện tại,dòng điện quá tải và dòng mạch ngắn trong hệ thống điện điện 3 giai đoạn xoay chiều 50Hz ngoài trời 12kV, cũng phù hợp cho các dịp hoạt động thường xuyên. Sản phẩm phù hợp cho các trạm phụ, các cơ sở công nghiệp và khai thác mỏ,mạng lưới điện nông thôn và các dịp hoạt động thường xuyên để bảo vệ và kiểm soát.
Tính năng:
1 Với khả năng chống ô nhiễm, cách nhiệt nội bộ cho không khí và cách nhiệt tổng hợp nhựa epoxy.
2 Được trang bị cơ chế vận hành lưu trữ năng lượng tên lửa.
3 Có thể được trang bị với một bên (bên trái) hoặc hai bên chuyển đổi tách, PT bên ngoài.
Ưu điểm:
1Nó được trang bị cơ chế vận hành lưu trữ năng lượng bồn phun loại CT23.
2.ZW8-12G bao gồm bộ ngắt ZW8-12 và bộ cách ly, được gọi là bộ ngắt kết hợp, có thể được sử dụng làm bộ cắt.
3.Cấu trúc của bộ ngắt là ba giai đoạn lắp ráp trong một thùng, buồng tắt cung chân không ba giai đoạn được bao bọc trong thùng kim loại, vật liệu cách nhiệt giữa các giai đoạn và pha cho mỗi giai đoạn được làm bằng SMC.
4.hiệu suất đáng tin cậy, và sức mạnh cách nhiệt cao.
Điều kiện:
1Nhiệt độ môi trường: -15°C ~ +40°C
2. Áp lực gió:≤700Pa (tương đương với tốc độ gió 34m/s)
3. Độ cao: ≤ 1000m
4.Sức mạnh địa chấn: ≤ 8
* Không khí bẩn nên được loại bỏ ở mức III. Động lực mạnh thường xuyên nên bị cấm.
Parameter kỹ thuật:
| không. | Parameter | Đơn vị | Dữ liệu | ||||||||
| 1 | Điện áp định số | kV | 12 | ||||||||
| 2 | Mức độ cách nhiệt định số | 1min Tăng suất chịu tần số công nghiệp | Thử nghiệm khô | 42 | |||||||
| Thử nghiệm ướt | 34 | ||||||||||
| Điện áp chống sóng sét (Đỉnh) | 75 | ||||||||||
| 3 | Lưu lượng điện | A | 630 | ||||||||
| 4 | Điện cắt mạch ngắn định số | kA | 20 | ||||||||
| 5 | Thời gian ngắt mạch ngắn định số | thời gian | 30 | ||||||||
| 6 | Lượng điện chuyển mạch ngắn định số (đỉnh) | kA | 50 | ||||||||
| 7 | Điểm cao nhất chịu điện | 50 | |||||||||
| 8 | Lưu ý thời gian ngắn | 20 | |||||||||
| 9 | Thời gian ngắn mạch theo định số | S | 4 | ||||||||
| 10 | Thời gian ngắt (Phân tách kích thích riêng) | Tăng áp hoạt động tối đa | ms | 15-50 | |||||||
| Điện áp hoạt động định số | 30-60 | ||||||||||
| Điện áp hoạt động tối thiểu | |||||||||||
| 11 | Thời gian đóng cửa | 25-50 | |||||||||
| 12 | Thời gian ngắt kết nối hoàn toàn | ≤ 100 | |||||||||
| 13 | Thời gian đốt cung | ≤20 | |||||||||
| 14 | Tuổi thọ cơ khí | thời gian | 10000 | ||||||||
| 15 | Chức năng đóng | J | 70 | ||||||||
| 16 | Sức mạnh đầu vào định số của động cơ lưu trữ năng lượng | W | < 250 | ||||||||
| 17 | Điện áp hoạt động định số/điện áp mạch phụ trợ định số | V | DC220 | ||||||||
| AC220 | |||||||||||
| 18 | Thời gian lưu trữ năng lượng ở điện áp định số | S | <10 | ||||||||
| 19 | Máy giải ly quá dòng | Lưu lượng điện | A | 5 | |||||||
| Độ chính xác của dòng ly nối | % | ±10 | |||||||||
