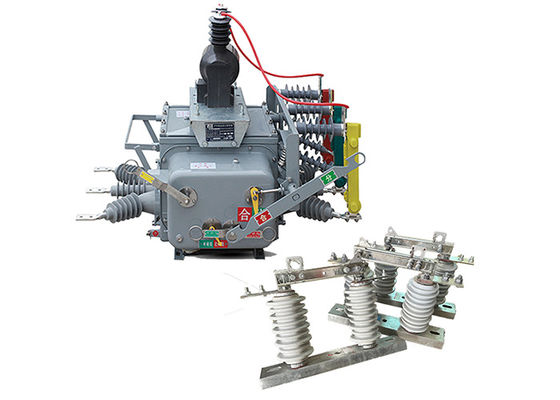

Bộ ngắt mạch chân không 50Hz AC Power Recloser Bộ ngắt mạch với bộ điều khiển với công tắc ngắt mạch dọc GB1984-2003

Bộ ngắt mạch chân không 50Hz AC Power Recloser Bộ ngắt mạch với bộ điều khiển với công tắc ngắt mạch dọc GB1984-2003


Mô tả sản phẩm:

ZW20-12 bộ ngắt mạch chân không là bộ chuyển mạch cao áp ngoài trời AC 50Hz ba pha được sử dụng chủ yếu cho các hệ thống phân phối ngoài trời 10kV trong các mạng nông nghiệp và đô thị.Nó được sử dụng để chuyển tải, phá vỡ tải, quá tải hiện tại, mạch ngắn hiện tại, và các ứng dụng tương tự.

Cấu trúc tổng thể là một loại hộp chung ba pha, bao gồm cơ chế hoạt động, mạch dẫn điện, hệ thống cách nhiệt, các yếu tố niêm phong và nhà chứa.

Nó được trang bị một đầu cuối từ xa thông minh tương ứng để đáp ứng các yêu cầu của các ứng dụng tự động hóa phân phối.

• Khi kết hợp với bộ điều khiển thông minh với chức năng SMS GSM, nó trở thành bộ ngắt mạch chân không AC cao áp ngoài trời thông minh ZW20-12 ((Z).

• Khi kết hợp với bộ điều khiển phân khúc, nó trở thành bộ ngắt mạch chân không AC điện áp cao ZW20-12 ((F) bên ngoài.

Đổi ngắt thẳng đứng GW9-10 thường được sử dụng trong hệ thống truyền và phân phối điện áp cao để cô lập các phần của mạng cho các công việc bảo trì hoặc sửa chữa.Chúng cũng được sử dụng như một thiết bị an toàn để bảo vệ công nhân khỏi các mối nguy hiểm về điện, chẳng hạn như tiếp xúc tình cờ với các bộ phận hoạt động của hệ thống.

Chúng được thiết kế để xử lý điện áp và dòng điện cao, và chúng thường được lắp đặt ở các địa điểm ngoài trời, nơi chúng tiếp xúc với điều kiện môi trường khắc nghiệt, chẳng hạn như nhiệt độ cực cao, gió,Vì vậy, chúng được xây dựng để chịu được những điều kiện này và thường được làm bằng vật liệu bền như thép hoặc nhôm.

Các công tắc ngắt thẳng đứng điện áp cao có các loại và cấu hình khác nhau, tùy thuộc vào ứng dụng và yêu cầu cụ thể.một số công tắc ngắt thẳng đứng được thiết kế để sử dụng trong nhàMột số được thiết kế để vận hành bằng tay, trong khi những người khác được tự động hóa và có thể được điều khiển từ xa.

Ngoài chức năng chính của chúng là cô lập mạch, các công tắc ngắt thẳng đứng cũng có các tính năng quan trọng khác, chẳng hạn như cung cấp một chỉ báo trực quan về trạng thái của chúng (mở hoặc đóng),và đảm bảo rằng mạch không được năng lượng khi bộ cách ly mở.


Hiệu ứng đôi khi sử dụng khi GW9-10 series isolator swich có thể được sử dụng với các bộ ngắt mạch chân không.



Đặc điểm của bộ điều khiển:

1. Nó có thể được trang bị giao diện liên lạc 485/232, hoặc đạt được giám sát từ xa thông qua sợi quang hoặc liên lạc không dây. Sau khi khép lại, nó có chức năng tăng tốc:khi công tắc đóng lại do lỗi vĩnh viễn.

2Khi xảy ra lỗi vĩnh viễn, nó sẽ tự động tăng tốc.

3. Điều khiển từ xa / khóa lại bằng tay với gia tốc để khởi động và khóa lại: Sau khi người dùng sửa chữa đường dây và khôi phục nguồn, nếu họ quên tháo công tắc đấm đất,nó sẽ tăng tốc để đi.

4Thời gian trì hoãn để đóng lại có thể được điều chỉnh cho cả ba nỗ lực.

5Các mạch khởi động/khóa lại được thiết kế để ngăn chặn hoạt động sai và có chức năng chống khóa lại.

6Dòng dòng không có chuỗi có thể phân biệt giữa các lỗi bên trong và bên ngoài vùng.

7.The điều khiển từ xa khởi động / đóng lại áp dụng một thiết kế để ngăn chặn hoạt động sai.




Ứng dụng:

1Các trạm phụ: Máy ngắt mạch ZW20-12 thường được sử dụng trong các trạm phụ ngoài trời như một phần của hệ thống phân phối chính.Nó được sử dụng để bảo vệ và kiểm soát thiết bị điện như biến áp, máy phát điện, và busbar.

2. Mạng phân phối: Máy cắt mạch này phù hợp với các mạng phân phối ngoài trời, nơi điện áp cao được phân phối đến nhiều địa điểm.Nó giúp đảm bảo hoạt động đáng tin cậy và an toàn bằng cách ngắt dòng lỗi và cô lập các phần bị lỗi của mạng.

3Các cơ sở công nghiệp: Máy ngắt mạch ZW20-12 được sử dụng trong các hệ thống điện áp cao ngoài trời được tìm thấy trong các cơ sở công nghiệp như nhà máy, nhà máy sản xuất và hoạt động khai thác mỏ.Nó cung cấp bảo vệ cho thiết bị điện quan trọng và đảm bảo sự liên tục của nguồn cung cấp điện.

4Các thiết bị năng lượng tái tạo: Trong các thiết bị năng lượng tái tạo ngoài trời như các trang trại gió hoặc nhà máy điện mặt trời,bộ ngắt mạch ZW20-12 được sử dụng để bảo vệ cơ sở hạ tầng điện và chuyển nguồn điện được tạo ra bởi các nguồn tái tạo.

5Đường sắt: Máy cắt mạch này được sử dụng trong các hệ thống điện áp cao ngoài trời liên quan đến điện hóa đường sắt. Nó đảm bảo nguồn cung cấp năng lượng an toàn và đáng tin cậy cho hệ thống đường sắt,bao gồm các hệ thống dây chuyền trên không và các trạm phụ kéo.

6Ngành công nghiệp dầu khí: Máy ngắt mạch ZW20-12 được sử dụng trong các hệ thống điện áp cao ngoài trời trong ngành công nghiệp dầu khí.Nó được sử dụng để bảo vệ thiết bị điện và điều khiển phân phối điện ở các nền tảng ngoài khơi, nhà máy lọc dầu và trạm bơm.

7Các dự án cơ sở hạ tầng: Máy ngắt mạch ZW20-12 phù hợp với các dự án cơ sở hạ tầng ngoài trời khác nhau như sân bay, cảng biển và đường truyền điện.Nó đóng một vai trò quan trọng trong việc bảo vệ cơ sở hạ tầng quan trọng và đảm bảo cung cấp điện không bị gián đoạn.




Tính năng:

1Công nghệ ngắt chân không: Máy ngắt mạch ZW20-12 sử dụng các bộ ngắt chân không làm môi trường tắt cung.Máy ngắt chân không rất hiệu quả trong việc dập tắt các vòng cung và cung cấp độ bền điện áp tuyệt vời, đảm bảo gián đoạn đáng tin cậy của dòng điện áp cao.

2Ứng dụng ngoài trời: Máy cắt mạch này được thiết kế đặc biệt để lắp đặt ngoài trời, làm cho nó phù hợp để sử dụng trong các trạm phụ, mạng lưới phân phối và các hệ thống điện ngoài trời khác.Nó được xây dựng để chịu được những điều kiện môi trường khắc nghiệt, bao gồm sự thay đổi nhiệt độ, độ ẩm và tiếp xúc với bụi, mưa và bức xạ UV.

3.Đánh giá điện áp cao: Máy ngắt mạch ZW20-12 được thiết kế cho các ứng dụng điện áp cao, với điện áp định giá 12 kilovolts (kV).Nó có thể xử lý các hệ thống điện hoạt động ở mức điện áp này.

4Thiết kế nhỏ gọn: Máy ngắt mạch có thiết kế nhỏ gọn, cho phép lắp đặt và tích hợp dễ dàng hơn vào thiết bị chuyển mạch ngoài trời hoặc sắp xếp trạm phụ.Kích thước nhỏ gọn cũng tạo điều kiện tiết kiệm không gian và sử dụng hiệu quả không gian lắp đặt có sẵn.

5Chức năng hoạt động đáng tin cậy: Máy cắt mạch ZW20-12 được thiết kế để hoạt động đáng tin cậy. Nó kết hợp các vật liệu chất lượng cao, các thành phần kỹ thuật chính xác,và các cơ chế tiên tiến để đảm bảo hoạt động chuyển đổi ổn định và hiệu quả, giảm thiểu nguy cơ lỗi hoặc thất bại.

6Các tính năng an toàn: Máy ngắt mạch được trang bị các tính năng an toàn để tăng cường an toàn cho người vận hành và hệ thống.Các chỉ số cơ khí và điện để cung cấp thông tin tình trạng, và màn trập an toàn để ngăn ngừa tiếp xúc vô tình với các bộ phận hoạt động.

7. Điều khiển và giám sát từ xa: Một số phiên bản của bộ ngắt mạch ZW20-12 có thể hỗ trợ khả năng điều khiển và giám sát từ xa.Điều này cho phép hoạt động thuận tiện và giám sát của bộ ngắt mạch từ một phòng điều khiển trung tâm hoặc thông qua một hệ thống kiểm soát giám sát và thu thập dữ liệu (SCADA), tăng cường quản lý và bảo trì hệ thống.

Điều kiện:

1. Độ cao: 2000 mét

2Nhiệt độ môi trường: ngoài trời -30°C~+55°C

Nhiệt độ trung bình hàng năm cao nhất là 20°C

Nhiệt độ trung bình hàng ngày tối đa là 30 °C

3Độ ẩm tương đối: 95% (25°C)

4Khả năng địa chấn: tăng tốc trên mặt đất 0,3g

Tốc độ gia tốc dọc mặt đất 0,15g

Trong khi hoạt động cho ba sóng sinus

Nguyên nhân an toàn 1.67

5. Trận động đất mạnh: 7 độ

6. Sự khác biệt nhiệt độ hàng ngày tối đa:25°C

7Địa điểm lắp đặt: ngoài trời, đường dây trên không 10kv điểm phân định trách nhiệm người dùng

8Phương pháp thả đất: Điểm trung lập không chạm, thả đất cuộn xoắn mạch và thả đất kháng cự thấp



Các thông số kỹ thuật:

ZW20-12 ((F)
