Bộ ngắt mạch chân không ngoài trời điện áp cao GB1984-2003 Máy ngắt mạch chân không tự động / thủ công 50Hz
Mô tả sản phẩm:

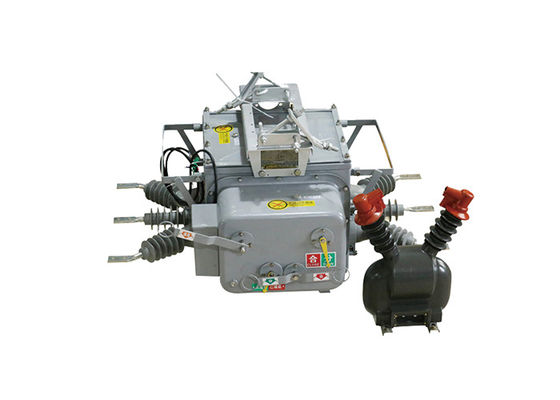

ZW20-12(F) bộ ngắt mạch chân không ngoài trời là bộ ngắt mạch HV ngoài trời AC 50Hz ba pha chủ yếu được sử dụng cho mạng lưới phân phối ngoài trời 10 kV ở nông thôn và đô thị, như là một dòng tải riêng biệt và kết hợp,dòng quá tải, dòng mạch ngắn và những nơi tương tự khác.
Toàn bộ cấu trúc của nó là một loại hộp chung ba pha, bao gồm cơ chế hoạt động, mạch dẫn điện, hệ thống cách nhiệt, yếu tố niêm phong và vỏ.
Và nó đang hỗ trợ các thiết bị đầu cuối từ xa thông minh tương ứng để đáp ứng nhu cầu ứng dụng của tự động hóa phân phối.
· ZW20-12 (Z) ngoài trời thông minh cao điện áp AC True Air Breaker với chức năng SMS GSM
· Kết hợp với bộ điều khiển công tắc chia ZW20-12 (F) Bộ chia điện áp cao AC ngoài trời.
Đặc điểm của bộ điều khiển:
1. Nó có thể được trang bị giao diện liên lạc 485/232, hoặc đạt được giám sát từ xa thông qua sợi quang hoặc liên lạc không dây. Sau khi khép lại, nó có chức năng tăng tốc:khi công tắc đóng lại do lỗi vĩnh viễn.
2Khi xảy ra lỗi vĩnh viễn, nó sẽ tự động tăng tốc.
3. Điều khiển từ xa / khóa lại bằng tay với gia tốc để khởi động và khóa lại: Sau khi người dùng sửa chữa đường dây và khôi phục nguồn, nếu họ quên tháo công tắc đấm đất,nó sẽ tăng tốc để đi.
4Thời gian trì hoãn để đóng lại có thể được điều chỉnh cho cả ba nỗ lực.
5Các mạch khởi động/khóa lại được thiết kế để ngăn chặn hoạt động sai và có chức năng chống khóa lại.
6Dòng dòng không có chuỗi có thể phân biệt giữa các lỗi bên trong và bên ngoài vùng.
7.The điều khiển từ xa khởi động / đóng lại áp dụng một thiết kế để ngăn chặn hoạt động sai.
Ứng dụng:
1Hoạt động khai thác mỏ: Chuyển ZW20 được sử dụng trong hoạt động khai thác mỏ để điều khiển và bảo vệ thiết bị điện và mạng lưới phân phối điện trong mỏ ngầm và bề mặt.
2Trung tâm dữ liệu: Chuyển đổi được sử dụng trong các trung tâm dữ liệu để đảm bảo phân phối điện đáng tin cậy và bảo vệ cơ sở hạ tầng CNTT quan trọng.Nó cho phép chuyển tải hiệu quả và bảo vệ chống lại lỗi điện.
3Ngành công nghiệp dầu khí: Chuyển ZW20 được áp dụng trong ngành công nghiệp dầu khí để kiểm soát và bảo vệ thiết bị điện trong nhà máy lọc dầu, đường ống và nền tảng ngoài khơi.
4Các dự án cơ sở hạ tầng: Chuyển đổi được sử dụng trong các dự án cơ sở hạ tầng khác nhau, chẳng hạn như sân bay, cảng biển và sân vận động, để phân phối và bảo vệ năng lượng đáng tin cậy.
5Các cơ sở xử lý nước và nước thải: Chuyển ZW20 được sử dụng trong các cơ sở xử lý nước và nước thải để điều khiển và bảo vệ thiết bị điện trong các trạm bơm, nhà máy xử lý,và mạng lưới phân phối.
Cấu trúc:
1Bộ điều khiển là một thiết bị bảo vệ và giám sát relé dựa trên microcomputer.
2Bộ điều khiển có sức đề kháng thời tiết mạnh mẽ và bảo vệ chống lại ngưng tụ.
3Nó được kết nối với cơ thể chuyển đổi thông qua các đầu nối hàng không.
4Nó có độ tin cậy kết nối tốt và mức độ bảo vệ cao.
Bộ điều khiển có bốn kênh đầu vào tương tự: dòng điện Giai đoạn A, dòng điện Giai đoạn C, dòng điện không chuỗi và điện áp Giai đoạn BC.Bộ điều khiển theo dõi các giá trị của các đầu vào tương tự trong thời gian thực và so sánh chúng với các giá trị đặt để xác định lỗi đường dây và bắt đầu các hành động tương ứng.
Điều kiện môi trường:
1 Nhiệt độ không khí xung quanh: -40 ° C ~ + 70 ° C;
2 Độ cao: không quá 3000 m
3 Không khí xung quanh có thể bị ô nhiễm bởi bụi, khói, khí ăn mòn, hơi hoặc phun muối.
4 Tốc độ gió không vượt quá 34 m / s (tương đương với 700 Pa trên bề mặt xi lanh);
5 Sự rung động hoặc chuyển động mặt đất từ bên ngoài thiết bị chuyển mạch và thiết bị điều khiển là không đáng kể;
6 Phạm vi nhiễu điện từ gây ra trong hệ thống thứ cấp không vượt quá 1,6 kV.
Các thông số kỹ thuật:
| Số hàng loạt. | Parameter | Đơn vị | Dữ liệu | ||||||||
| 1 | Điện áp định số | kV | 12 | ||||||||
| 2 | Mức độ cách nhiệt của vết gãy | Tần số làm việc ((Xét nghiệm khô/Xét nghiệm ẩm) | 48 | ||||||||
| Phạm độ điện áp của thử nghiệm sốc sét (đỉnh) | 85 | ||||||||||
| 3 | Mức độ cách nhiệt đến mặt đất / giai đoạn đến giai đoạn | Tần số làm việc | Thử nghiệm khô | 42 | |||||||
| Thử nghiệm ướt | 34 | ||||||||||
| Phạm độ điện áp của thử nghiệm sốc sét (đỉnh) | 75 | ||||||||||
| 4 | Lưu lượng điện | A | 630, 1250 | ||||||||
| 5 | Điện cắt mạch ngắn định số | kA | 16, 20, 25 | ||||||||
| 6 | Thời gian ngắt dòng điện cắt ngắn | thời gian | 30 | ||||||||
| 7 | Điện lượng chịu nổi ngắn hạn | kA | 16, 20, 25 | ||||||||
| 8 | Thời gian ngắn mạch theo định số | S | 4 | ||||||||
| 9 | Lượng điện đóng mạch ngắn theo định số (đỉnh) | kA | 40, 50, 63 | ||||||||
| 10 | Điểm cao nhất chịu điện | kA | 40, 50, 63 | ||||||||
| 11 | Tuổi thọ cơ khí | thời gian | trên 1000 | ||||||||
| 12 | Lượng điện mở định số | 10000 | |||||||||
| 13 | Trọng lượng ròng | kg | 180 | ||||||||
Parameter kỹ thuật của bộ điều khiển:
| Số hàng loạt. | Parameter | Dữ liệu | ||||||||
| 1 | Điện áp đầu vào Woking | AC220V | ||||||||
| 2 | Tần số hoạt động đầu vào | 50Hz | ||||||||
| 3 | Phạm vi biến động điện áp cho phép cho điện áp đầu vào | ± 20% | ||||||||
| 4 | Tổng năng lượng tiêu thụ của thiết bị | < 10W | ||||||||
| 5 | Giá trị lấy mẫu của dòng điện pha đầu vào | 60-600A | ||||||||
| 6 | Mức ngưỡng hoạt động điện áp thấp | 10-140V | ||||||||
| 7 | Lỗi lấy mẫu cho giá trị điện năng đầu vào | ± 5% | ||||||||
| 8 | Giá trị thời gian trì hoãn bảo vệ quá dòng | 0.1-0.3s | ||||||||
| 9 | Đặt giá trị cho dòng điện không chuỗi | 0.2-6A | ||||||||
| 10 | Thời gian trì hoãn hành động đặt đất | 0-1200s | ||||||||
