Máy ngắt mạch chân không công nghiệp được điều khiển bằng tay / tự động Khớp với Cây móc gốm ngoài trời GW9 Series
Mô tả sản phẩm:

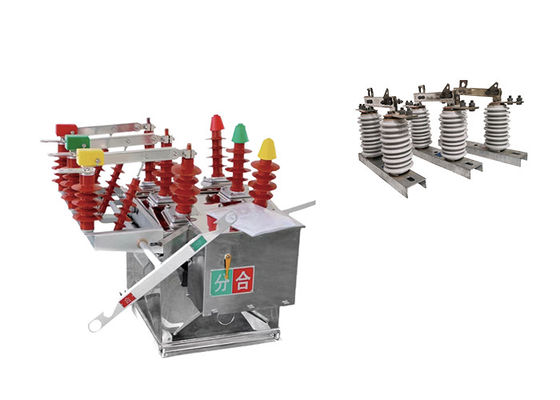

Bộ ngắt mạch chân không cao áp ngoài trời ZW8-12 được thiết kế đặc biệt để sử dụng trong thiết bị chuyển mạch cao áp ngoài trời ba pha.Nó phù hợp với các hệ thống phân phối điện trong khu vực đô thị và nông thôn với điện áp định danh là 12kV và tần số định danh là 50Hz.
Chức năng chính của bộ ngắt mạch ZW8-12 là bật hoặc tắt dòng tải và dòng lỗi mạch ngắn trong các hệ thống phân phối.Nó đảm bảo hoạt động an toàn và đáng tin cậy của lưới điện bằng cách ngắt dòng lỗi và bảo vệ thiết bị điện.
Nó được mô tả là một trong những sản phẩm được sử dụng rộng rãi nhất trong hệ thống điện.và độ trưởng thành trong các ứng dụng phân phối điện khác nhau.
Máy cắt mạch ZW8-12 được biết đến với sự ổn định trong hoạt động. Nó được thiết kế để cung cấp hiệu suất nhất quán và chịu được điều kiện môi trường của các thiết bị ngoài trời,đảm bảo hoạt động chuyển đổi đáng tin cậy ngay cả trong môi trường ngoài trời khó khăn.
Đá móc gốm GW9-10 là một loại công tắc điện được sử dụng để cô lập một phần của đường truyền điện trên không để bảo trì hoặc sửa chữa.Nó thường được sử dụng trong hệ thống điện cao áp, chẳng hạn như những người được sử dụng bởi các công ty điện để truyền điện qua những khoảng cách dài.
Chuyển đổi được gắn trên một cấu trúc trên cao, chẳng hạn như một tháp truyền tải hoặc cột, và được thiết kế để chịu được điều kiện môi trường khắc nghiệt gặp phải trong các hệ thống điện ngoài trời.Nó có tính năng một chiều dọc, hoặc chuyển động lên và xuống, để kết nối hoặc ngắt kết nối các liên lạc công tắc, thường được làm bằng đồng hoặc vật liệu dẫn điện khác.
Cây móc được thiết kế để cung cấp một sự phá vỡ có thể nhìn thấy trong đường truyền, cho phép nhân viên bảo trì làm việc an toàn trên đường dây mà không có nguy cơ bị điện giật hoặc làm hỏng thiết bị.Nó thường được sử dụng cùng với các thiết bị an toàn khác, chẳng hạn như các công tắc nối đất và ngăn sóng, để bảo vệ hệ thống điện và những người làm việc trên đó.
Hiệu ứng gấp đôi khi sử dụng khi GW9-10 series isolator swich có thể được sử dụng với các bộ ngắt mạch chân không!!
Ưu điểm:
1Nó được trang bị cơ chế vận hành lưu trữ năng lượng bồn phun loại CT23.
2.ZW8-12G bao gồm bộ ngắt ZW8-12 và bộ cách ly, được gọi là bộ ngắt kết hợp, có thể được sử dụng làm bộ cắt.
3Cấu trúc của bộ ngắt là ba giai đoạn lắp ráp trong một thùng, ba giai đoạn chân không cung-tắt buồng bao bọc trong thùng kim loại, vật liệu cách nhiệt giữa các giai đoạn và giai đoạn để mỗi làm từ SMC.
4Hiệu suất đáng tin cậy, và sức mạnh cách nhiệt cao.
Điều kiện:
1Nhiệt độ môi trường: Máy ngắt mạch được thiết kế để hoạt động trong phạm vi nhiệt độ từ -15 °C đến +40 °C.Điều này có nghĩa là nó có thể hoạt động hiệu quả trong môi trường với nhiệt độ thấp đến -15 °C và cao đến +40 °C.
2Áp lực gió: Máy ngắt mạch có thể chịu được áp lực gió lên đến 700Pa, tương đương với tốc độ gió 34m/s.Điều này đảm bảo rằng bộ ngắt mạch vẫn ổn định và không bị ảnh hưởng bởi gió mạnh.
3Độ cao: Máy ngắt mạch phù hợp để lắp đặt ở độ cao lên đến 1000m so với mực nước biển. Nó được thiết kế để hoạt động đáng tin cậy trong phạm vi độ cao này.
4Độ cường độ địa chấn: Máy ngắt mạch được thiết kế để chịu được các hoạt động địa chấn với mức độ cường độ lên đến 8 trên thang cường độ địa chấn.Điều này đảm bảo rằng nó vẫn hoạt động và không bị ảnh hưởng bởi các rung động địa chấn đến mức này.
Ứng dụng
1Hệ thống phân phối: Máy ngắt mạch ZW8-12 đóng một vai trò quan trọng trong việc kiểm soát và bảo vệ hệ thống phân phối trong lưới điện đô thị và nông thôn 10kV.Nó chịu trách nhiệm chuyển đổi vào hoặc tắt dòng tải, đảm bảo phân phối điện đáng tin cậy cho người tiêu dùng.
2.Trạm điện: Máy ngắt mạch thường được sử dụng trong các trạm điện, nơi các đường truyền điện cao áp được kết nối với mạng lưới phân phối.Nó giúp trong cách ly và bảo vệ thiết bị, cho phép hoạt động an toàn và hiệu quả của trạm phụ.
3Hệ thống năng lượng công nghiệp: Các ngành công nghiệp có nhu cầu năng lượng cao, chẳng hạn như các nhà máy sản xuất, hoạt động khai thác mỏ và các dự án cơ sở hạ tầng quy mô lớn,thường sử dụng bộ ngắt mạch ZW8-12 để điều khiển và bảo vệ hệ thống điện cao áp của họNó giúp quản lý dòng tải và bảo vệ thiết bị khỏi dòng lỗi mạch ngắn.
4Hệ thống năng lượng tái tạo: Với việc áp dụng ngày càng nhiều các nguồn năng lượng tái tạo như năng lượng gió và năng lượng mặt trời,bộ ngắt mạch ZW8-12 tìm thấy ứng dụng trong các hệ thống thiết bị chuyển mạch điện áp cao liên quan đến sản xuất năng lượng tái tạoNó giúp tích hợp năng lượng tái tạo hiệu quả vào lưới điện và đảm bảo hoạt động an toàn của các cơ sở sản xuất điện.
5Ngành công nghiệp dầu khí: Các bộ ngắt mạch chân không ngoài trời được sử dụng trong ngành công nghiệp dầu khí để chuyển đổi và bảo vệ thiết bị điện, chẳng hạn như máy bơm, máy nén và đường ống.
Cấu trúc:
1. Các lớp phủ trên của vỏ được xử lý bằng cách sử dụng công nghệ hình thành kéo dài một lần của khuôn, đạt được một mức độ bảo vệ IP4X, độ bền cơ học cao, ngoại hình đẹp,và dễ cài đặtNó không dễ bị rỉ sét và chống ăn mòn.
2. Chuyển đổi ngắt kết nối (không cần thiết) được thiết kế theo đơn vị cơ thể chuyển đổi ZW8, với một điểm ngắt kết nối rõ ràng trong quá trình bảo trì dây chuyền phân phối,và một thiết bị khóa kết nối cơ học giữa công tắc ngắt kết nối và bộ ngắt mạch để ngăn ngừa lỗi hoạt động.
Parameter kỹ thuật:
ZW8-12
| Số hàng loạt. | Parameter | Đơn vị | Dữ liệu | ||||||||
| 1 | Điện áp định số | kV | 12 | ||||||||
| 2 | Mức độ cách nhiệt định số | 1min Tăng suất chịu tần số công nghiệp | Thử nghiệm khô | 42 | |||||||
| Thử nghiệm ướt | 34 | ||||||||||
| Điện áp chống sóng sét (Đỉnh) | 75 | ||||||||||
| 3 | Lưu lượng điện | A | 630 | ||||||||
| 4 | Điện cắt mạch ngắn định số | kA | 20 | ||||||||
| 5 | Thời gian ngắt mạch ngắn định số | thời gian | 30 | ||||||||
| 6 | Lượng điện chuyển mạch ngắn định số (đỉnh) | kA | 50 | ||||||||
| 7 | Điểm cao nhất chịu điện | 50 | |||||||||
| 8 | Lưu ý thời gian ngắn | 20 | |||||||||
| 9 | Thời gian ngắn mạch theo định số | S | 4 | ||||||||
| 10 | Thời gian ngắt (Phân tách kích thích riêng) |
Tăng áp hoạt động tối đa | ms | 15-50 | |||||||
| Điện áp hoạt động định số | 30-60 | ||||||||||
| Điện áp hoạt động tối thiểu | |||||||||||
| 11 | Thời gian đóng cửa | 25-50 | |||||||||
| 12 | Thời gian ngắt kết nối hoàn toàn | ≤ 100 | |||||||||
| 13 | Thời gian đốt cung | ≤20 | |||||||||
| 14 | Tuổi thọ cơ khí | thời gian | 10000 | ||||||||
| 15 | Chức năng đóng | J | 70 | ||||||||
| 16 | Sức mạnh đầu vào định số của động cơ lưu trữ năng lượng | W | < 250 | ||||||||
| 17 | Điện áp hoạt động định số/điện áp mạch phụ trợ định số | V | DC220 | ||||||||
| AC220 | |||||||||||
| 18 | Thời gian lưu trữ năng lượng ở điện áp định số | S | <10 | ||||||||
| 19 | Máy giải ly quá dòng | Lưu lượng điện | A | 5 | |||||||
| Độ chính xác của dòng ly nối | % | ±10 | |||||||||
GW9-10
| Số hàng loạt. | Parameter | Đơn vị | Dữ liệu | |||||||||
| 1 | Điện áp định số | kV | 12 | |||||||||
| 2 | Lưu lượng điện | Mô hình số. | (H) GW9-12 ((W)/630-20 | A | 630 | |||||||
| (H) GW9-12(W)/1000-20 | 1000 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 1250 | |||||||||||
| 3 | 4s Tiếp tục chịu điện | Mô hình số. | (H) GW9-12 ((W)/630-20 | kA | 50 | |||||||
| (H) GW9-12(W)/1000-20 | 50 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 80 | |||||||||||
| 4 | Mức độ cách nhiệt theo tiêu chuẩn | Điện áp chống chọi với sóng sét (đỉnh) | Xích cực với Trái đất (Hạnh phúc và tiêu cực) |
kV | 75 | |||||||
| Chấn thương đứt gãy (Hạnh phúc và tiêu cực) |
85 | |||||||||||
| Tần số công nghiệp chịu điện áp (1 phút) (giá trị thực tế) |
Xét nghiệm khô/Xét nghiệm ẩm | Xích cực với Trái đất | 42 ((khô) 34 ((nước) |
|||||||||
| Chấn thương đứt gãy | 48 (khô) | |||||||||||
| 48 (khô) | ||||||||||||
| 48 (khô) 40 ((nước) |
||||||||||||
| 5 | Chống mạch chính | μ Ω | 630 | |||||||||
| 1000 | ||||||||||||
| 1250 | ||||||||||||
| 6 | Thời gian sử dụng máy móc | thời gian | 50 | |||||||||
| 50 | ||||||||||||
| 80 | ||||||||||||
