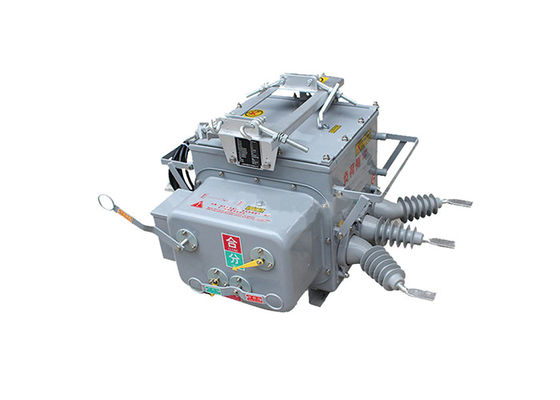

ZW20 ((F) 12kV ngoài trời Vcb thép không gỉ làm công nghiệp Breaker giới hạn chân không chuyển đổi tiêu chuẩn IEC62271-100
Mô tả sản phẩm:
Chuyển mạch chân không ranh giới dòng ZW20 là một loại công tắc điện hoạt động trong môi trường chân không.Nó được thiết kế cho các ứng dụng điện áp trung bình và thường được sử dụng trong hệ thống phân phối điện.
Chuyển đổi thường được xây dựng với một vỏ cứng và bền được làm bằng vật liệu chất lượng cao. Nó kết hợp một buồng ngắt chân không, các liên lạc mang dòng và cơ chế điều khiển.
Và bộ ngắt chân không là thành phần chính của công tắc. Nó bao gồm một buồng chân không kín chứa hai điện cực tiếp xúc. Khi công tắc đóng, nó sẽ được mở ra.môi trường chân không ngăn chặn sự hình thành của một vòng cung điện trong quá trình chuyển đổi.
Nó được trang bị một cơ chế để mở và đóng các liên lạc. Nó có thể được vận hành bằng tay hoặc điện, tùy thuộc vào mô hình và yêu cầu ứng dụng.Cơ chế hoạt động đảm bảo hoạt động chuyển đổi trơn tru và đáng tin cậy.
Chuyển mạch chân không ranh giới dòng ZW20 có sẵn trong các định số điện áp và dòng điện khác nhau để phù hợp với các yêu cầu hệ thống khác nhau.Nó có thể xử lý mức điện áp trung bình thường dao động từ một vài kilovolts đến hàng chục kilovolts.
Chuyển đổi có khả năng phá vỡ cao để ngắt dòng lỗi và bảo vệ hệ thống điện.Khả năng phá vỡ được chỉ định theo dòng lỗi tối đa mà công tắc có thể gián đoạn an toàn mà không bị hư hại.
Một số mô hình của dòng ZW20 có thể cung cấp các tính năng điều khiển và giám sát tiên tiến.cung cấp chức năng nâng cao và dễ vận hành.
Công nghệ chân không được sử dụng trong công tắc đảm bảo khả năng dập cung tuyệt vời, làm cho nó trở thành một giải pháp đáng tin cậy và an toàn cho các ứng dụng điện áp trung bình.Các công tắc được thiết kế để đáp ứng các tiêu chuẩn an toàn nghiêm ngặt và cung cấp hiệu suất lâu dài với yêu cầu bảo trì tối thiểu.
Chuyển mạch chân không ranh giới dòng ZW20 phù hợp với một loạt các ứng dụng, bao gồm các trạm phụ phân phối điện, nhà máy công nghiệp, tòa nhà thương mại và hơn thế nữa.Nó thường được sử dụng để chuyển tải, bảo vệ lỗi, và cách ly trong hệ thống điện áp trung bình.
Đặc điểm của bộ điều khiển:
1. Nó có thể được trang bị giao diện liên lạc 485/232, hoặc đạt được giám sát từ xa thông qua sợi quang hoặc liên lạc không dây. Sau khi khép lại, nó có chức năng tăng tốc:khi công tắc đóng lại do lỗi vĩnh viễn.
2Khi xảy ra lỗi vĩnh viễn, nó sẽ tự động tăng tốc.
3. Điều khiển từ xa / khóa lại bằng tay với gia tốc để khởi động và khóa lại: Sau khi người dùng sửa chữa đường dây và khôi phục nguồn, nếu họ quên tháo công tắc đấm đất,nó sẽ tăng tốc để đi.
4Thời gian trì hoãn để đóng lại có thể được điều chỉnh cho cả ba nỗ lực.
5Các mạch khởi động/khóa lại được thiết kế để ngăn chặn hoạt động sai và có chức năng chống khóa lại.
6Dòng dòng không có chuỗi có thể phân biệt giữa các lỗi bên trong và bên ngoài vùng.
7.The điều khiển từ xa khởi động / đóng lại áp dụng một thiết kế để ngăn chặn hoạt động sai.
Ứng dụng:
1.Trạm phân phối điện: Chuyển ZW20 thường được sử dụng trong các trạm phân phối điện, cả trong nhà và ngoài trời.và bảo vệ lỗi trong mạng lưới phân phối.
2Các nhà máy công nghiệp: Chuyển đổi ZW20 tìm thấy ứng dụng trong các nhà máy công nghiệp nơi cần phân phối điện áp trung bình. Nó được sử dụng để điều khiển và bảo vệ thiết bị điện,như động cơ, biến áp, và máy phát điện.
3Các tòa nhà thương mại: Chuyển đổi được sử dụng trong các tòa nhà thương mại, bao gồm trung tâm mua sắm, khu phức hợp văn phòng và bệnh viện, để phân phối điện đáng tin cậy và an toàn.Nó đảm bảo chuyển tải hiệu quả và bảo vệ tải trọng điện quan trọng.
4Hệ thống năng lượng tái tạo: Chuyển ZW20 phù hợp với các hệ thống năng lượng tái tạo, chẳng hạn như nhà máy năng lượng mặt trời và trang trại gió.Nó tạo điều kiện dễ dàng để chuyển đổi và bảo vệ mạch điện áp trung bình trong các hệ thống này.
5Đường sắt điện hóa: Chuyển đổi được sử dụng trong các dự án điện hóa đường sắt để kiểm soát và bảo vệ nguồn cung cấp điện cho mạng lưới đường sắt.Nó đảm bảo phân phối năng lượng đáng tin cậy và an toàn cho hoạt động tàu.
Điều kiện môi trường:
1. Độ cao: 2000 mét
2Nhiệt độ môi trường: ngoài trời -30°C~+55°C
Nhiệt độ trung bình hàng năm cao nhất là 20°C
Nhiệt độ trung bình hàng ngày tối đa là 30 °C
3Độ ẩm tương đối: 95% (25°C)
4Khả năng địa chấn: tăng tốc trên mặt đất 0,3g
Tốc độ gia tốc dọc mặt đất 0,15g
Trong khi hoạt động cho ba sóng sinus
Nguyên nhân an toàn 1.67
5. Trận động đất mạnh: 7 độ
6. Sự khác biệt nhiệt độ hàng ngày tối đa:25°C
7Địa điểm lắp đặt: ngoài trời, đường dây trên không 10kv điểm phân định trách nhiệm người dùng
8Phương pháp thả đất: Điểm trung lập không chạm, thả đất cuộn xoắn mạch và thả đất kháng cự thấp
Các thông số kỹ thuật:
| Số hàng loạt. | Parameter | Đơn vị | Dữ liệu | ||||||||
| 1 | Điện áp định số | kV | 12 | ||||||||
| 2 | Mức độ cách nhiệt của vết gãy | Tần số làm việc ((Xét nghiệm khô/Xét nghiệm ẩm) | 48 | ||||||||
| Phạm độ điện áp của thử nghiệm sốc sét (đỉnh) | 85 | ||||||||||
| 3 | Mức độ cách nhiệt đến mặt đất / giai đoạn đến giai đoạn | Tần số làm việc | Thử nghiệm khô | 42 | |||||||
| Thử nghiệm ướt | 34 | ||||||||||
| Phạm độ điện áp của thử nghiệm sốc sét (đỉnh) | 75 | ||||||||||
| 4 | Lưu lượng điện | A | 630, 1250 | ||||||||
| 5 | Điện cắt mạch ngắn định số | kA | 16, 20, 25 | ||||||||
| 6 | Thời gian ngắt dòng điện cắt ngắn | thời gian | 30 | ||||||||
| 7 | Điện lượng chịu nổi ngắn hạn | kA | 16, 20, 25 | ||||||||
| 8 | Thời gian ngắn mạch theo định số | S | 4 | ||||||||
| 9 | Lượng điện đóng mạch ngắn theo định số (đỉnh) | kA | 40, 50, 63 | ||||||||
| 10 | Điểm cao nhất chịu điện | kA | 40, 50, 63 | ||||||||
| 11 | Tuổi thọ cơ khí | thời gian | trên 1000 | ||||||||
| 12 | Lượng điện mở định số | 10000 | |||||||||
| 13 | Trọng lượng ròng | kg | 180 | ||||||||
Parameter kỹ thuật của bộ điều khiển:
| Số hàng loạt. | Parameter | Dữ liệu | ||||||||
| 1 | Điện áp đầu vào Woking | AC220V | ||||||||
| 2 | Tần số hoạt động đầu vào | 50Hz | ||||||||
| 3 | Phạm vi biến động điện áp cho phép cho điện áp đầu vào | ± 20% | ||||||||
| 4 | Tổng năng lượng tiêu thụ của thiết bị | < 10W | ||||||||
| 5 | Giá trị lấy mẫu của dòng điện pha đầu vào | 60-600A | ||||||||
| 6 | Mức ngưỡng hoạt động điện áp thấp | 10-140V | ||||||||
| 7 | Lỗi lấy mẫu cho giá trị điện năng đầu vào | ± 5% | ||||||||
| 8 | Giá trị thời gian trì hoãn bảo vệ quá dòng | 0.1-0.3s | ||||||||
| 9 | Đặt giá trị cho dòng điện không chuỗi | 0.2-6A | ||||||||
| 10 | Thời gian trì hoãn hành động đặt đất | 0-1200s | ||||||||
