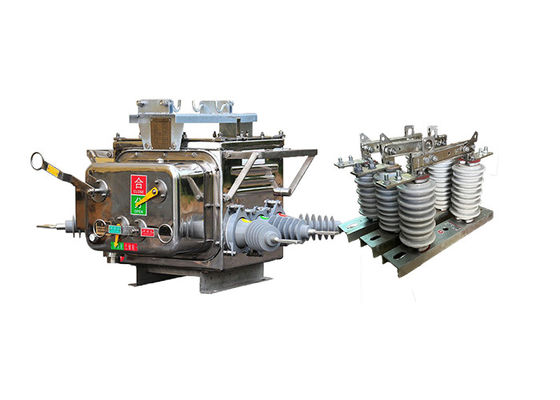

Bộ ngắt mạch chân không điện 15kV với bộ điều khiển thông minh Dễ lắp đặt Sử dụng với thanh móc cao áp

Bộ ngắt mạch chân không điện 15kV với bộ điều khiển thông minh Dễ lắp đặt Sử dụng với thanh móc cao áp

Mô tả sản phẩm:

ZW20-12(F) bộ ngắt mạch chân không phù hợp với dây chuyền phân phối AC 50Hz, 10kV ba pha.

Nó bao gồm ZW20-12 ngoài trời điện áp cao AC cơ thể bộ ngắt không khí thực sự, thiết bị điều khiển ranh giới, máy tính cầm tay PDA, vv.Nó được kết nối điện bằng phích cắm hàng không và ngoài kín cáp điều khiển.

Mô hình tiện ích có các chức năng phát hiện lỗi, kiểm soát bảo vệ và truyền thông,và có thể tự động hoàn thành việc tách các vùng lỗi và nguồn cung cấp điện bình thường của các vùng lành mạnh trong một thời gian rất ngắn sau khi lỗi xảy ra, và thực hiện giám sát đa chức năng.hệ thống phân phối tình trạng bảo trì hệ thống thông tin địa lý hiển thị trực tuyến tự động hóa phân phối hỗ trợ máy tính giai đoạn tiên tiến.

Các chốt móc điện áp cao GW9-10 thường được sử dụng trong hệ thống truyền và phân phối điện áp cao để cô lập các phần của mạng cho các công việc bảo trì hoặc sửa chữa.Chúng cũng được sử dụng như một thiết bị an toàn để bảo vệ công nhân khỏi các mối nguy hiểm về điện, chẳng hạn như tiếp xúc tình cờ với các bộ phận hoạt động của hệ thống.

Chúng được thiết kế để xử lý điện áp và dòng điện cao, và chúng thường được lắp đặt ở các địa điểm ngoài trời, nơi chúng tiếp xúc với điều kiện môi trường khắc nghiệt, chẳng hạn như nhiệt độ cực cao, gió,Vì vậy, chúng được xây dựng để chịu được những điều kiện này và thường được làm bằng vật liệu bền như thép hoặc nhôm.

Cây móc điện áp cao có các loại và cấu hình khác nhau, tùy thuộc vào ứng dụng và yêu cầu cụ thể.trong khi những người khác phù hợp với việc sử dụng ngoài trờiMột số được thiết kế để vận hành bằng tay, trong khi những người khác được tự động hóa và có thể được điều khiển từ xa.

Ngoài chức năng chính của chúng là cô lập mạch, các thanh móc cũng có các tính năng quan trọng khác, chẳng hạn như cung cấp một chỉ báo trực quan về trạng thái của chúng (mở hoặc đóng),và đảm bảo rằng mạch không được năng lượng khi bộ cách ly mở.

Hiệu ứng đôi khi sử dụng khi GW9-10 series isolator swich có thể được sử dụng với các bộ ngắt mạch chân không.



Đặc điểm của bộ điều khiển:

Bộ điều khiển đầu cuối thông minh với bảo vệ, điều khiển tự động, kiểm tra / truy vấn, truyền thông, quản lý phần mềm và các chức năng khác.

1 Hoạt động hoàn toàn

· Bảo vệ đường dây hoàn hảo, điều khiển từ xa, báo động, giám sát từ xa và các chức năng khác.

2 Chi phí thấp và thực tế

· mạng GSM mà không cần đầu tư phần cứng truyền thông, mua thẻ SIM để mở dịch vụ SMS;

Sử dụng điện thoại di động được chỉ định, mã hóa thông tin, xác minh mật khẩu và các phương tiện bảo mật khác;

· Mô-đun GSM có thể chỉ định số điện thoại di động, chỉ chấp nhận cuộc sống điện thoại di động gắn;

· Mã hóa tin nhắn văn bản cho điều khiển từ xa và các điểm điều khiển khác. · Mã hóa tin nhắn văn bản điều khiển cuộc sống, chẳng hạn như điều khiển từ xa.

· Lập trước - xác nhận - thực hiện - trở lại chế độ điều khiển từ xa trường, để đảm bảo an toàn của hệ thống điều khiển, để ngăn ngừa hoạt động sai.

4 Dễ dàng xây dựng hệ thống

Không cần thiết phải thiết lập bất kỳ đường truyền thông và gỡ lỗi đường truyền thông.

· Chỉ cần cài đặt trạm giám sát thông minh SMS đúng cách, chèn thẻ SIM, đặt số di động được chỉ định và hệ thống bắt đầu chạy.

5 Giám sát di động bất cứ lúc nào và bất cứ nơi nào

· Ở bất kỳ vị trí nào có tín hiệu, nó có thể được theo dõi và xem trong thời gian thực, mà không cần nhân viên đặc biệt để theo dõi.


Tính năng:

1 Khả năng chống bẩn mạnh mẽ, khả năng chống chịu nhiệt độ cao và thấp, không có nguy cơ cháy và nổ.

2 cấu trúc hoàn toàn khép kín, hộp chứa khí SF6, niêm phong tốt, phù hợp với nhiệt độ cao và khu vực ẩm.

3 tích hợp CT, dòng điện đầu ra cho thiết bị điều khiển thông minh để phân tích thông tin, và tỷ lệ có thể được điều chỉnh, đầu cuối kết nối kết nối với đầu cuối tương ứng.

Cơ chế hoạt động là mới, đơn giản, kích thước nhỏ, trọng lượng nhẹ, hoạt động an toàn và đáng tin cậy.

5 Vỏ có dấu hiệu nổi bật về "sưu trữ năng lượng", "điểm" và "sự kết hợp" các trạng thái.

Ứng dụng:

1.Trạm phân phối điện: Chuyển ZW20 thường được sử dụng trong các trạm phân phối điện, cả trong nhà và ngoài trời.và bảo vệ lỗi trong mạng lưới phân phối.

2Các nhà máy công nghiệp: Chuyển đổi ZW20 tìm thấy ứng dụng trong các nhà máy công nghiệp nơi cần phân phối điện áp trung bình. Nó được sử dụng để điều khiển và bảo vệ thiết bị điện,như động cơ, biến áp, và máy phát điện.

3Các tòa nhà thương mại: Chuyển đổi được sử dụng trong các tòa nhà thương mại, bao gồm trung tâm mua sắm, khu phức hợp văn phòng và bệnh viện, để phân phối điện đáng tin cậy và an toàn.Nó đảm bảo chuyển tải hiệu quả và bảo vệ tải trọng điện quan trọng.

4Hệ thống năng lượng tái tạo: Chuyển ZW20 phù hợp với các hệ thống năng lượng tái tạo, chẳng hạn như nhà máy năng lượng mặt trời và trang trại gió.Nó tạo điều kiện dễ dàng để chuyển đổi và bảo vệ mạch điện áp trung bình trong các hệ thống này.

5Đường sắt điện hóa: Chuyển đổi được sử dụng trong các dự án điện hóa đường sắt để kiểm soát và bảo vệ nguồn cung cấp điện cho mạng lưới đường sắt.Nó đảm bảo phân phối năng lượng đáng tin cậy và an toàn cho hoạt động tàu.

6Hoạt động khai thác mỏ: Chuyển ZW20 được sử dụng trong hoạt động khai thác mỏ để điều khiển và bảo vệ thiết bị điện và mạng lưới phân phối điện trong mỏ ngầm và bề mặt.

7Trung tâm dữ liệu: Chuyển đổi được sử dụng trong các trung tâm dữ liệu để đảm bảo phân phối điện đáng tin cậy và bảo vệ cơ sở hạ tầng CNTT quan trọng.Nó cho phép chuyển tải hiệu quả và bảo vệ chống lại lỗi điện.

8Ngành công nghiệp dầu khí: Chuyển ZW20 được áp dụng trong ngành công nghiệp dầu khí để kiểm soát và bảo vệ thiết bị điện trong nhà máy lọc dầu, đường ống và nền tảng ngoài khơi.

9Các dự án cơ sở hạ tầng: Chuyển đổi được sử dụng trong các dự án cơ sở hạ tầng khác nhau, chẳng hạn như sân bay, cảng biển và sân vận động, để phân phối và bảo vệ năng lượng đáng tin cậy.

10Các cơ sở xử lý nước và nước thải: Chuyển ZW20 được sử dụng trong các cơ sở xử lý nước và nước thải để điều khiển và bảo vệ thiết bị điện trong các trạm bơm, nhà máy xử lý,và mạng lưới phân phối.




Điều kiện:

1. Máy ngắt mạch chân không tự động ZW20-12 ((F) được thiết kế để hoạt động đáng tin cậy trong phạm vi nhiệt độ không khí xung quanh rộng, từ -40 °C đến +70 °C.Độ chịu nhiệt độ này đảm bảo rằng bộ ngắt mạch có thể hoạt động hiệu quả trong các điều kiện khí hậu khác nhau.

2Bộ ngắt mạch phù hợp để lắp đặt ở độ cao không quá 3000 mét so với mực nước biển.

3.ZW20-12(F) bộ ngắt mạch được xây dựng để chịu được ô nhiễm không khí xung quanh do bụi, khói, khí ăn mòn, hơi nước hoặc phun muối.Nó được thiết kế để đáp ứng các tiêu chuẩn mức độ ô nhiễm lớp IV, đảm bảo rằng bộ ngắt mạch vẫn kiên cường và hoạt động ngay cả trong môi trường khó khăn và ăn mòn.

4Với độ chịu đựng tốc độ gió tối đa là 34 m / s (tương đương với 700 Pa trên bề mặt xi lanh), bộ ngắt mạch có thể chịu được gió mạnh mà không ảnh hưởng đến hiệu suất hoặc sự ổn định của nó.Sự chống lại tốc độ gió này đảm bảo hoạt động đáng tin cậy của bộ ngắt mạch trong điều kiện thời tiết khắc nghiệt.

5Các bộ ngắt mạch được thiết kế để giảm thiểu tác động của rung động bên ngoài hoặc chuyển động mặt đất trên hiệu suất của nó.Cấu trúc và cơ chế bên trong của nó được thiết kế để hấp thụ và làm giảm rung động, đảm bảo rằng bộ ngắt mạch không bị ảnh hưởng bởi các nhiễu bên ngoài.

6. ZW20-12 ((F) bộ ngắt mạch được thiết kế để hạn chế nhiễu điện từ gây ra (EMI) trong hệ thống phụ.,đảm bảo rằng bộ ngắt mạch không tạo ra các nhiễu điện từ quá mức có thể ảnh hưởng đến hoạt động của các thiết bị kết nối khác.




Các thông số kỹ thuật:

ZW20-12 ((F)

GW9-10
