Chuyển đổi tải giới hạn công nghiệp ZW20 Series với bộ ngắt mạch chân không điều khiển 1250A loại cố định

Chuyển đổi tải giới hạn công nghiệp ZW20 Series với bộ ngắt mạch chân không điều khiển 1250A loại cố định


Mô tả sản phẩm:

Chuyển mạch chân không ranh giới dòng ZW20 là một loại công tắc điện hoạt động trong môi trường chân không.Nó được thiết kế cho các ứng dụng điện áp trung bình và thường được sử dụng trong hệ thống phân phối điện.

Chuyển đổi thường được xây dựng với một vỏ cứng và bền được làm bằng vật liệu chất lượng cao. Nó kết hợp một buồng ngắt chân không, các liên lạc mang dòng và cơ chế điều khiển.

Và bộ ngắt chân không là thành phần chính của công tắc. Nó bao gồm một buồng chân không kín chứa hai điện cực tiếp xúc. Khi công tắc đóng, nó sẽ được mở ra.môi trường chân không ngăn chặn sự hình thành của một vòng cung điện trong quá trình chuyển đổi.

Nó được trang bị một cơ chế để mở và đóng các liên lạc. Nó có thể được vận hành bằng tay hoặc điện, tùy thuộc vào mô hình và yêu cầu ứng dụng.Cơ chế hoạt động đảm bảo hoạt động chuyển đổi trơn tru và đáng tin cậy.

Chuyển mạch chân không ranh giới dòng ZW20 có sẵn trong các định số điện áp và dòng điện khác nhau để phù hợp với các yêu cầu hệ thống khác nhau.Nó có thể xử lý mức điện áp trung bình thường dao động từ một vài kilovolts đến hàng chục kilovolts.

Chuyển đổi có khả năng phá vỡ cao để ngắt dòng lỗi và bảo vệ hệ thống điện.Khả năng phá vỡ được chỉ định theo dòng lỗi tối đa mà công tắc có thể gián đoạn an toàn mà không bị hư hại.

Một số mô hình của dòng ZW20 có thể cung cấp các tính năng điều khiển và giám sát tiên tiến.cung cấp chức năng nâng cao và dễ vận hành.

Công nghệ chân không được sử dụng trong công tắc đảm bảo khả năng dập cung tuyệt vời, làm cho nó trở thành một giải pháp đáng tin cậy và an toàn cho các ứng dụng điện áp trung bình.Các công tắc được thiết kế để đáp ứng các tiêu chuẩn an toàn nghiêm ngặt và cung cấp hiệu suất lâu dài với yêu cầu bảo trì tối thiểu.

Chuyển mạch chân không ranh giới dòng ZW20 phù hợp với một loạt các ứng dụng, bao gồm các trạm phụ phân phối điện, nhà máy công nghiệp, tòa nhà thương mại và hơn thế nữa.Nó thường được sử dụng để chuyển tải, bảo vệ lỗi, và cách ly trong hệ thống điện áp trung bình.

GW9-10 công tắc ngắt kết nối trên cao là một công tắc điện cao áp di động được sử dụng để cô lập mạch điện cho mục đích bảo trì và sửa chữa.Nó thường được sử dụng trong hệ thống truyền tải và phân phối điện áp trung bình đến cao.

Chuyển đổi ngắt kết nối trên cao được thiết kế để di động và có thể dễ dàng vận chuyển đến vị trí cần thiết.thường dao động từ một vài kilovolts đến vài trăm kilovolts.

Chuyển đổi được sử dụng để cô lập một phần của hệ thống điện cho mục đích bảo trì hoặc sửa chữa. Nó có các chỉ báo trực quan cho thấy nếu chuyển đổi được mở hoặc đóng,giúp cho các nhà khai thác dễ dàng biết tình trạng của mạch.

Loadbuster Electrical Isolator có thể được sử dụng cho một loạt các ứng dụng, bao gồm chuyển mạch và cách ly mạch, cũng như cho thiết bị nối đất và khử năng lượng.Nó được thiết kế với các tính năng an toàn để bảo vệ người vận hành khỏi các mối nguy hiểm điện, chẳng hạn như vật liệu cách nhiệt ngăn ngừa tiếp xúc vô tình với các bộ phận hoạt động.

Chuyển đổi dễ sử dụng và đòi hỏi tối thiểu đào tạo để vận hành. Nó có lưỡi dao có thể thay thế dễ dàng, cho phép linh hoạt và linh hoạt hơn.

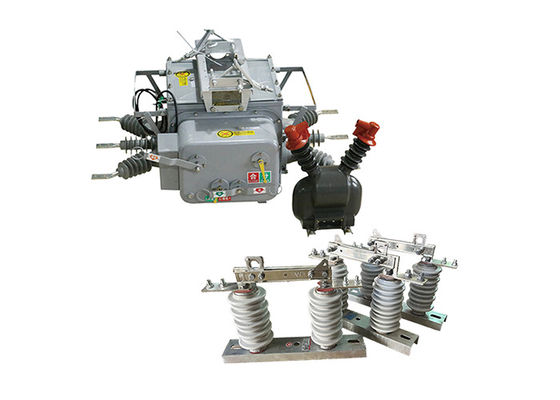

Hiệu ứng đôi khi sử dụng khi GW9-10 series isolator swich có thể được sử dụng với các bộ ngắt mạch chân không.


Đặc điểm của bộ điều khiển:

Các bộ điều khiển đầu cuối thông minh có các chức năng như bảo vệ, điều khiển tự động, kiểm tra / truy vấn, truyền thông và quản lý phần mềm.

1- Chức năng toàn diện:

• Thực hiện hoàn hảo các chức năng khác nhau như bảo vệ mạch, điều khiển từ xa, báo động và giám sát từ xa.

2Chi phí thấp và thực tế:

• Không cần đầu tư phần cứng truyền thông trong mạng GSM. Chỉ cần mua thẻ SIM và kích hoạt dịch vụ SMS.

3. Nhiều biện pháp an ninh:

• Sử dụng điện thoại di động được chỉ định, mã hóa thông tin, xác minh mật khẩu và các biện pháp bảo mật khác.

• Mô-đun GSM có thể chỉ định một số di động và chỉ chấp nhận lệnh từ điện thoại liên kết.

• Thông điệp liên lạc cho điều khiển từ xa và các lệnh khác được mã hóa.

• Theo một phương pháp điều khiển từ xa đặt trước xác nhận thực hiện xác minh để đảm bảo an toàn của hệ thống điều khiển và ngăn ngừa sai lệch hoạt động.

4.Cấu hình hệ thống đơn giản:

• Không cần phải cài đặt bất kỳ đường truyền thông hoặc đường truyền thông gỡ lỗi.

• Chỉ cần cài đặt trạm giám sát thông minh SMS đúng cách, chèn thẻ SIM, đặt số di động được chỉ định và hệ thống sẽ bắt đầu chạy.

5.Mobile giám sát bất cứ lúc nào, bất cứ nơi nào:

• Theo dõi và xem thời gian thực có thể được thực hiện ở bất kỳ vị trí nào có tín hiệu, mà không cần phải có nhân viên đồn trú để theo dõi.



 Ứng dụng:


1. Chuyển mạch ngắt kết nối và ngắt kết nối: Máy ngắt mạch ZW20-12 ((F) có thể được sử dụng như một công tắc ngắt kết nối hoặc công tắc liên lạc trong cấu hình mạng vòng của hệ thống phân phối điện.Nó cho phép mở và đóng mạch trong bảo trì hoặc tình trạng lỗi.
2Thiết bị chuyển đổi tự động: Nó phục vụ như một thiết bị chuyển đổi tự động, cho phép thực hiện chuyển đổi tải trong cấu hình mạng vòng.Tính năng này làm tăng tính linh hoạt và hiệu quả của phân phối điện.
3.Border Switch: Trong các tuyến nhánh của nguồn điện, bộ ngắt mạch ZW20-12 ((F) có thể hoạt động như một công tắc biên giới hoặc "chó canh"." Nó giúp giám sát và bảo vệ các tuyến nhánh chống lại lỗi và điều kiện bất thường.
4. Recloser và Sectionalizer: Máy ngắt mạch có thể hoạt động như một recloser và sectionalizer trong các mạng lưới phân phối trên không.Nó tự động khôi phục điện sau khi lỗi tạm thời và cô lập các phần bị lỗi để giảm thiểu tác động của việc mất điện..



Cấu trúc:

1Bảo vệ và giám sát Relay Microcomputer: Máy cắt mạch ZW20-12 có một thiết bị bảo vệ và giám sát relé dựa trên microcomputer làm bộ điều khiển của nó.Công nghệ tiên tiến này cho phép phát hiện lỗi chính xác và thông minh, phân tích và kiểm soát, cải thiện hiệu suất tổng thể và độ tin cậy của bộ ngắt mạch.

2Chống hóa thời tiết và ngưng tụ: Máy ngắt mạch được thiết kế để chịu được thời tiết tự nhiên và ngưng tụ.Nó kết hợp các vật liệu mạnh mẽ và các biện pháp bảo vệ để đảm bảo hoạt động đáng tin cậy ngay cả trong điều kiện môi trường khắc nghiệt, tăng cường độ bền và tuổi thọ của nó.

3. Kết nối kết nối hàng không: Mô hình tiện ích của bộ ngắt mạch ZW20-12 được kết nối với cơ thể công tắc thông qua kết nối hàng không.Loại kết nối này cung cấp kết nối an toàn và đáng tin cậy, giảm thiểu nguy cơ kết nối lỏng lẻo hoặc bị lỗi và đảm bảo giao tiếp và điều khiển ổn định giữa bộ điều khiển và cơ thể công tắc.

4Độ tin cậy và mức độ bảo vệ kết nối cao: Máy ngắt mạch cung cấp độ tin cậy kết nối tốt, đảm bảo kết nối điện nhất quán và an toàn trong hệ thống.nó cung cấp một mức độ bảo vệ cao, bảo vệ các thành phần nội bộ và mạch điện chống lại các yếu tố bên ngoài như bụi, ẩm và thiệt hại vật lý.

5Các kênh đầu vào tương tự: Bộ điều khiển của bộ ngắt mạch ZW20-12 bao gồm bốn kênh đầu vào tương tự.Dòng điện giai đoạn C, dòng dòng và điện áp giai đoạn BC. Kiểm tra thời gian thực và so sánh các giá trị này với các ngưỡng được đặt trước cho phép phát hiện lỗi chính xác và hành động thích hợp.

6Phát hiện và xử lý lỗi: Máy điều khiển liên tục theo dõi các thông số điện và so sánh chúng với các giá trị cố định để phát hiện lỗi đường dây.người kiểm soát bắt đầu xử lý tương ứng, như kích hoạt bộ ngắt mạch hoặc kích hoạt các biện pháp bảo vệ, đảm bảo hiệu quả và kịp thời

Điều kiện môi trường:

Nhiệt độ không khí xung quanh: -40 °C đến +70 °C.

Độ cao: Không quá 3000m so với mực nước biển.

Không khí xung quanh có thể bị ô nhiễm bằng bụi, khói, khí ăn mòn, hơi hoặc sương mù.

Tốc độ gió không được vượt quá 34m/s (tương đương với áp suất 700Pa trên bề mặt hình trụ).

Động hoặc hoạt động địa chấn từ thiết bị chuyển mạch và thiết bị điều khiển bên ngoài có thể bị bỏ qua.

Phạm vi nhiễu điện từ gây ra trong hệ thống thứ cấp không vượt quá 1,6kV.




Các thông số kỹ thuật:

GW9-10
