Chuyển chuyển tải giới hạn điện với bộ điều khiển thông minh tự động / thủ công được sử dụng cho các kế hoạch công nghiệp
Mô tả sản phẩm:

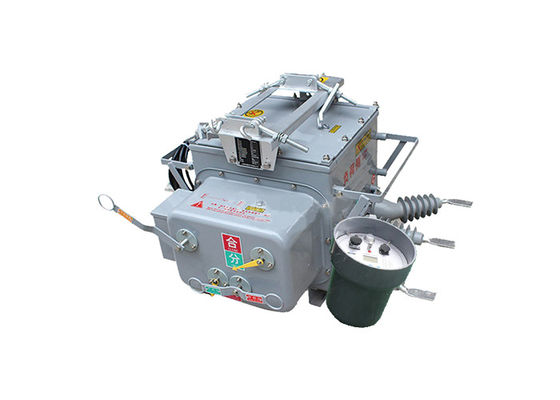

ZW20-12 ((F) Boundary Load Switch là một sản phẩm mới kết hợp nhiều chức năng thành một thiết bị thông minh duy nhất. Nó kết hợp các khả năng của bộ ngắt chân không, công tắc tải chân không,thắt lại, và phân khúc, cung cấp tính linh hoạt và hiệu quả trong các ứng dụng khác nhau.
Các thành phần chính của Boundary Load Switch bao gồm bộ ngắt chân không, bộ điều khiển CH-40 và bộ biến áp điện áp bên ngoài.trong khi bộ điều khiển CH-40 cung cấp bảo vệ nâng cao, chức năng điều khiển và truyền thông, một bộ biến áp điện áp bên ngoài, tùy chọn cho các mạng lưới vòng dây chuyền tự động hóa phân phối,có thể được sử dụng cho các kết nối PT song phương.
Sản phẩm này được sử dụng rộng rãi trong các mạng vòng không gian lưới điện thành phố và nông thôn 10kV và 13kV. Nó phục vụ như một công tắc ngắt kết nối, công tắc liên lạc,và thiết bị chuyển mạch tự động để triển khai tải đường dây trong các mạng vòngNgoài ra, nó có thể hoạt động như một công tắc ranh giới (thường được gọi là một chú chó giám sát) trong các đường cung cấp điện chi nhánh, cũng như tái đóng và phân khúc trong các mạng lưới phân phối trên không.
Boundary Load Switch cung cấp khả năng quản lý từ xa, cho phép giám sát và kiểm soát hiệu quả.tạo điều kiện tích hợp liền mạch vào các hệ thống tự động hóa phân phối.
Thiết bị sử dụng các cơ chế phát hiện và đánh giá đáng tin cậy, bao gồm khả năng phát hiện dòng dòng không chuỗi cấp mA và dòng mạch ngắn giữa các giai đoạn.Điều này cho phép tự động loại bỏ các lỗi nối đất một pha và các lỗi mạch ngắn giai đoạn đến giai đoạn, tăng cường khả năng quản lý lỗi của hệ thống.
Chuyển đổi chính của Boundary Load Switch sử dụng công nghệ cung chân không, trong khi hệ thống cách nhiệt kết hợp cách nhiệt khí hỗn hợp SF6 và N2. Sản phẩm kết hợp niêm phong khí,chống nổ, và công nghệ hệ thống cách nhiệt từ Nhật Bản, Đức và Pháp, đảm bảo hiệu suất niêm phong tổng thể tuyệt vời.ngăn ngừa rò rỉ và đảm bảo hiệu suất của thiết bị không bị ảnh hưởng bởi môi trường bên ngoài.
Cơ chế vận hành mùa xuân của Boundary Load Switch được thiết kế với sự thu nhỏ và tối ưu hóa hiệu suất.dẫn đến độ tin cậy hoạt động cao hơn so với các cơ chế xuân truyền thốngSự cải tiến thiết kế này nâng cao hiệu quả hoạt động tổng thể và tuổi thọ của thiết bị.
Giới thiệu bộ điều khiển:
1. Nó có thể được trang bị giao diện liên lạc 485/232, hoặc đạt được giám sát từ xa thông qua sợi quang hoặc liên lạc không dây. Sau khi khép lại, nó có chức năng tăng tốc:khi công tắc đóng lại do lỗi vĩnh viễn.
2Khi xảy ra lỗi vĩnh viễn, nó sẽ tự động tăng tốc.
3. Điều khiển từ xa / khóa lại bằng tay với gia tốc để khởi động và khóa lại: Sau khi người dùng sửa chữa đường dây và khôi phục nguồn, nếu họ quên tháo công tắc đấm đất,nó sẽ tăng tốc để đi.
4Thời gian trì hoãn để đóng lại có thể được điều chỉnh cho cả ba nỗ lực.
5Các mạch khởi động/khóa lại được thiết kế để ngăn chặn hoạt động sai và có chức năng chống khóa lại.
6Dòng dòng không có chuỗi có thể phân biệt giữa các lỗi bên trong và bên ngoài vùng.
7.The điều khiển từ xa khởi động / đóng lại áp dụng một thiết kế để ngăn chặn hoạt động sai.
Tính năng:
1 Khả năng chống bẩn mạnh mẽ, khả năng chống chịu nhiệt độ cao và thấp, không có nguy cơ cháy và nổ.
2 cấu trúc hoàn toàn khép kín, hộp chứa khí SF6, niêm phong tốt, phù hợp với nhiệt độ cao và khu vực ẩm.
3 tích hợp CT, dòng điện đầu ra cho thiết bị điều khiển thông minh để phân tích thông tin, và tỷ lệ có thể được điều chỉnh, đầu cuối kết nối kết nối với đầu cuối tương ứng.
Cơ chế hoạt động là mới, đơn giản, kích thước nhỏ, trọng lượng nhẹ, hoạt động an toàn và đáng tin cậy.
5 Vỏ có dấu hiệu nổi bật về "sưu trữ năng lượng", "điểm" và "sự kết hợp" các trạng thái.
Ứng dụng:
1Các tòa nhà thương mại: Chuyển đổi được sử dụng trong các tòa nhà thương mại, bao gồm trung tâm mua sắm, khu phức hợp văn phòng và bệnh viện, để phân phối điện đáng tin cậy và an toàn.Nó đảm bảo chuyển tải hiệu quả và bảo vệ tải trọng điện quan trọng.
2Các cơ sở xử lý nước và nước thải: Chuyển ZW20 được sử dụng trong các cơ sở xử lý nước và nước thải để điều khiển và bảo vệ thiết bị điện trong các trạm bơm, nhà máy xử lý,và mạng lưới phân phối.
3Hoạt động khai thác mỏ: Chuyển ZW20 được sử dụng trong hoạt động khai thác mỏ để điều khiển và bảo vệ thiết bị điện và mạng lưới phân phối điện trong mỏ ngầm và bề mặt.
4Hệ thống năng lượng tái tạo: Chuyển ZW20 phù hợp với các hệ thống năng lượng tái tạo, chẳng hạn như nhà máy năng lượng mặt trời và trang trại gió.Nó tạo điều kiện dễ dàng để chuyển đổi và bảo vệ mạch điện áp trung bình trong các hệ thống này.
5Đường sắt điện hóa: Chuyển đổi được sử dụng trong các dự án điện hóa đường sắt để kiểm soát và bảo vệ nguồn cung cấp điện cho mạng lưới đường sắt.Nó đảm bảo phân phối năng lượng đáng tin cậy và an toàn cho hoạt động tàu.
6Thiết bị chuyển đổi tự động: Nó phục vụ như một thiết bị chuyển đổi tự động, cho phép thực hiện chuyển đổi tải trong cấu hình mạng vòng.Tính năng này làm tăng tính linh hoạt và hiệu quả của phân phối điện.
Parameter kỹ thuật:
| Số hàng loạt. | Parameter | Đơn vị | Dữ liệu | ||||||||
| 1 | Điện áp định số | kV | 12 | ||||||||
| 2 | Mức độ cách nhiệt của vết gãy | Tần số làm việc ((Xét nghiệm khô/Xét nghiệm ẩm) | 48 | ||||||||
| Phạm độ điện áp của thử nghiệm sốc sét (đỉnh) | 85 | ||||||||||
| 3 | Mức độ cách nhiệt đến mặt đất / giai đoạn đến giai đoạn | Tần số làm việc | Thử nghiệm khô | 42 | |||||||
| Thử nghiệm ướt | 34 | ||||||||||
| Phạm độ điện áp của thử nghiệm sốc sét (đỉnh) | 75 | ||||||||||
| 4 | Lưu lượng điện | A | 630, 1250 | ||||||||
| 5 | Điện cắt mạch ngắn định số | kA | 16, 20, 25 | ||||||||
| 6 | Thời gian ngắt dòng điện cắt ngắn | thời gian | 30 | ||||||||
| 7 | Điện lượng chịu nổi ngắn hạn | kA | 16, 20, 25 | ||||||||
| 8 | Thời gian ngắn mạch theo định số | S | 4 | ||||||||
| 9 | Lượng điện đóng mạch ngắn theo định số (đỉnh) | kA | 40, 50, 63 | ||||||||
| 10 | Điểm cao nhất chịu điện | kA | 40, 50, 63 | ||||||||
| 11 | Tuổi thọ cơ khí | thời gian | trên 1000 | ||||||||
| 12 | Lượng điện mở định số | 10000 | |||||||||
| 13 | Trọng lượng ròng | kg | 180 | ||||||||
Parameter kỹ thuật của bộ điều khiển:
| Số hàng loạt. | Parameter | Dữ liệu | ||||||||
| 1 | Điện áp đầu vào Woking | AC220V | ||||||||
| 2 | Tần số hoạt động đầu vào | 50Hz | ||||||||
| 3 | Phạm vi biến động điện áp cho phép cho điện áp đầu vào | ± 20% | ||||||||
| 4 | Tổng năng lượng tiêu thụ của thiết bị | < 10W | ||||||||
| 5 | Giá trị lấy mẫu của dòng điện pha đầu vào | 60-600A | ||||||||
| 6 | Mức ngưỡng hoạt động điện áp thấp | 10-140V | ||||||||
| 7 | Lỗi lấy mẫu cho giá trị điện năng đầu vào | ± 5% | ||||||||
| 8 | Giá trị thời gian trì hoãn bảo vệ quá dòng | 0.1-0.3s | ||||||||
| 9 | Đặt giá trị cho dòng điện không chuỗi | 0.2-6A | ||||||||
| 10 | Thời gian trì hoãn hành động đặt đất | 0-1200s | ||||||||
