Tấm vá giới hạn tải chuyển đổi điện áp cao bộ ngắt mạch dễ dàng hoạt động với bộ điều khiển tự động
Mô tả sản phẩm:

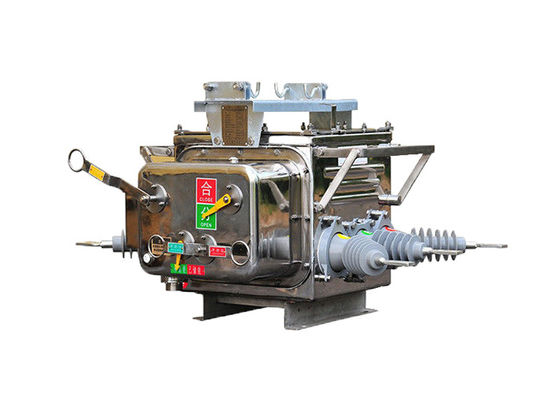

ZW20-12 ((F) bộ ngắt mạch chân không phù hợp cho các đường dây phân phối 10kV với AC ba pha 50Hz.
Nó bao gồm bộ ngắt mạch chân không AC cao áp ngoài trời ZW20-12, bộ điều khiển phân khúc, máy tính cầm tay PDA và các thành phần khác.Kết nối điện được thực hiện thông qua cắm máy bay và dây điều khiển kín bên ngoài.
Nó có chức năng phát hiện lỗi, kiểm soát bảo vệ và giao tiếp.Nó có thể tự động tách các phần lỗi và khôi phục điện cho các phần khỏe mạnh trong một thời gian rất ngắn sau khi một lỗi xảy raNó cũng cho phép giám sát đa chức năng, truy vấn thông tin của thiết bị hệ thống,hiển thị trực tuyến thông tin người dùng và tình trạng bảo trì hệ thống thông tin địa lý của hệ thống phân phốiNó đại diện cho một giai đoạn tiên tiến của tự động hóa phân phối hỗ trợ máy tính.
Đặc điểm của bộ điều khiển:
1. Nó có thể được trang bị giao diện liên lạc 485/232, hoặc đạt được giám sát từ xa thông qua sợi quang hoặc liên lạc không dây. Sau khi khép lại, nó có chức năng tăng tốc:khi công tắc đóng lại do lỗi vĩnh viễn.
2Khi xảy ra lỗi vĩnh viễn, nó sẽ tự động tăng tốc.
3. Điều khiển từ xa / khóa lại bằng tay với gia tốc để khởi động và khóa lại: Sau khi người dùng sửa chữa đường dây và khôi phục nguồn, nếu họ quên tháo công tắc đấm đất,nó sẽ tăng tốc để đi.
4Thời gian trì hoãn để đóng lại có thể được điều chỉnh cho cả ba nỗ lực.
5Các mạch khởi động/khóa lại được thiết kế để ngăn chặn hoạt động sai và có chức năng chống khóa lại.
6Dòng dòng không có chuỗi có thể phân biệt giữa các lỗi bên trong và bên ngoài vùng.
7.The điều khiển từ xa khởi động / đóng lại áp dụng một thiết kế để ngăn chặn hoạt động sai.
Ứng dụng:
1.Trạm phân phối điện: Chuyển ZW20 thường được sử dụng trong các trạm phân phối điện, cả trong nhà và ngoài trời.và bảo vệ lỗi trong mạng lưới phân phối.
2Các nhà máy công nghiệp: Chuyển đổi ZW20 tìm thấy ứng dụng trong các nhà máy công nghiệp nơi cần phân phối điện áp trung bình. Nó được sử dụng để điều khiển và bảo vệ thiết bị điện,như động cơ, biến áp, và máy phát điện.
3Các tòa nhà thương mại: Chuyển đổi được sử dụng trong các tòa nhà thương mại, bao gồm trung tâm mua sắm, khu phức hợp văn phòng và bệnh viện, để phân phối điện đáng tin cậy và an toàn.Nó đảm bảo chuyển tải hiệu quả và bảo vệ tải trọng điện quan trọng.
4Hệ thống năng lượng tái tạo: Chuyển ZW20 phù hợp với các hệ thống năng lượng tái tạo, chẳng hạn như nhà máy năng lượng mặt trời và trang trại gió.Nó tạo điều kiện dễ dàng để chuyển đổi và bảo vệ mạch điện áp trung bình trong các hệ thống này.
5Đường sắt điện hóa: Chuyển đổi được sử dụng trong các dự án điện hóa đường sắt để kiểm soát và bảo vệ nguồn cung cấp điện cho mạng lưới đường sắt.Nó đảm bảo phân phối năng lượng đáng tin cậy và an toàn cho hoạt động tàu.
6Hoạt động khai thác mỏ: Chuyển ZW20 được sử dụng trong hoạt động khai thác mỏ để điều khiển và bảo vệ thiết bị điện và mạng lưới phân phối điện trong mỏ ngầm và bề mặt.
7Trung tâm dữ liệu: Chuyển đổi được sử dụng trong các trung tâm dữ liệu để đảm bảo phân phối điện đáng tin cậy và bảo vệ cơ sở hạ tầng CNTT quan trọng.Nó cho phép chuyển tải hiệu quả và bảo vệ chống lại lỗi điện.
8Ngành công nghiệp dầu khí: Chuyển ZW20 được áp dụng trong ngành công nghiệp dầu khí để kiểm soát và bảo vệ thiết bị điện trong nhà máy lọc dầu, đường ống và nền tảng ngoài khơi.
9Các dự án cơ sở hạ tầng: Chuyển đổi được sử dụng trong các dự án cơ sở hạ tầng khác nhau, chẳng hạn như sân bay, cảng biển và sân vận động, để phân phối và bảo vệ năng lượng đáng tin cậy.
10Các cơ sở xử lý nước và nước thải: Chuyển ZW20 được sử dụng trong các cơ sở xử lý nước và nước thải để điều khiển và bảo vệ thiết bị điện trong các trạm bơm, nhà máy xử lý,và mạng lưới phân phối.
Cấu trúc:
1. Bộ điều khiển là một thiết bị bảo vệ và giám sát relay kiểu microcomputer;
2Nó có sức đề kháng mạnh mẽ với thời tiết tự nhiên và ngưng tụ.
3. Mô hình tiện ích được kết nối với cơ thể chuyển đổi thông qua đầu nối hàng không;
4. độ tin cậy kết nối tốt và mức độ bảo vệ cao.
Có bốn kênh đầu vào tương tự, dòng điện giai đoạn A, dòng điện giai đoạn C, dòng điện trình tự, điện áp giai đoạn BC.Máy điều khiển phát hiện lỗi của đường dây bằng cách theo dõi thời gian thực giá trị của mô hình và so sánh với giá trị cố định, và sau đó thực hiện xử lý tương ứng.
Điều kiện:
1 Nhiệt độ không khí xung quanh: -40 ° C ~ + 70 ° C;
2 Độ cao: không quá 3000 m
3 Không khí xung quanh có thể bị ô nhiễm bởi bụi, khói, khí ăn mòn, hơi hoặc phun muối.
4 Tốc độ gió không vượt quá 34 m / s (tương đương với 700 Pa trên bề mặt xi lanh);
5 Sự rung động hoặc chuyển động mặt đất từ bên ngoài thiết bị chuyển mạch và thiết bị điều khiển là không đáng kể;
6 Phạm vi nhiễu điện từ gây ra trong hệ thống thứ cấp không vượt quá 1,6 kV.
Các thông số kỹ thuật:
| Số hàng loạt. | Parameter | Đơn vị | Dữ liệu | ||||||||
| 1 | Điện áp định số | kV | 12 | ||||||||
| 2 | Mức độ cách nhiệt của vết gãy | Tần số làm việc ((Xét nghiệm khô/Xét nghiệm ẩm) | 48 | ||||||||
| Phạm độ điện áp của thử nghiệm sốc sét (đỉnh) | 85 | ||||||||||
| 3 | Mức độ cách nhiệt đến mặt đất / giai đoạn đến giai đoạn | Tần số làm việc | Thử nghiệm khô | 42 | |||||||
| Thử nghiệm ướt | 34 | ||||||||||
| Phạm độ điện áp của thử nghiệm sốc sét (đỉnh) | 75 | ||||||||||
| 4 | Lưu lượng điện | A | 630, 1250 | ||||||||
| 5 | Điện cắt mạch ngắn định số | kA | 16, 20, 25 | ||||||||
| 6 | Thời gian ngắt dòng điện cắt ngắn | thời gian | 30 | ||||||||
| 7 | Điện lượng chịu nổi ngắn hạn | kA | 16, 20, 25 | ||||||||
| 8 | Thời gian ngắn mạch theo định số | S | 4 | ||||||||
| 9 | Lượng điện đóng mạch ngắn theo định số (đỉnh) | kA | 40, 50, 63 | ||||||||
| 10 | Điểm cao nhất chịu điện | kA | 40, 50, 63 | ||||||||
| 11 | Tuổi thọ cơ khí | thời gian | trên 1000 | ||||||||
| 12 | Lượng điện mở định số | 10000 | |||||||||
| 13 | Trọng lượng ròng | kg | 180 | ||||||||
Parameter kỹ thuật của bộ điều khiển:
| Số hàng loạt. | Parameter | Dữ liệu | ||||||||
| 1 | Điện áp đầu vào Woking | AC220V | ||||||||
| 2 | Tần số hoạt động đầu vào | 50Hz | ||||||||
| 3 | Phạm vi biến động điện áp cho phép cho điện áp đầu vào | ± 20% | ||||||||
| 4 | Tổng năng lượng tiêu thụ của thiết bị | < 10W | ||||||||
| 5 | Giá trị lấy mẫu của dòng điện pha đầu vào | 60-600A | ||||||||
| 6 | Mức ngưỡng hoạt động điện áp thấp | 10-140V | ||||||||
| 7 | Lỗi lấy mẫu cho giá trị điện năng đầu vào | ± 5% | ||||||||
| 8 | Giá trị thời gian trì hoãn bảo vệ quá dòng | 0.1-0.3s | ||||||||
| 9 | Đặt giá trị cho dòng điện không chuỗi | 0.2-6A | ||||||||
| 10 | Thời gian trì hoãn hành động đặt đất | 0-1200s | ||||||||
