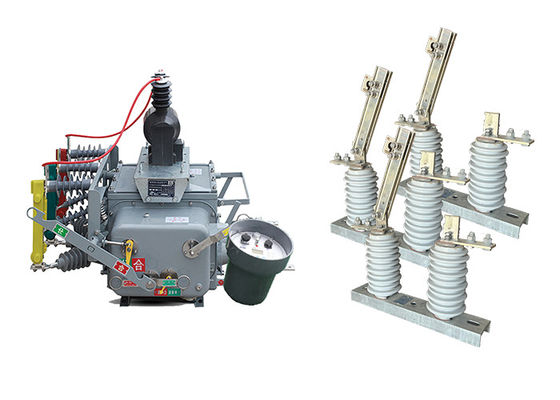

Chuyển đổi tải giới hạn thông minh GB1984-2003 Tiêu chuẩn GB1985-2014 Với GW9 Chuyển đổi ngắt điện áp cao
Mô tả sản phẩm:
Máy ngắt mạch gắn cột ZW20-12 ((F) là một loại thiết bị chuyển mạch cao áp ngoài trời AC 50Hz ba pha được thiết kế chủ yếu để sử dụng trong các mạng lưới phân phối ngoài trời 10 kV ở nông thôn và đô thị.Nó phục vụ để xử lý dòng tải, dòng quá tải, dòng mạch ngắn, và các kịch bản tương tự.
Máy ngắt mạch có cấu trúc hộp chung ba pha, bao gồm một số thành phần, bao gồm cơ chế hoạt động, mạch dẫn điện, hệ thống cách nhiệt, yếu tố niêm phong,và một vỏ sòCác thành phần này làm việc cùng nhau để đảm bảo hoạt động hiệu quả và an toàn của bộ ngắt mạch.
Ngoài ra, bộ ngắt ZW20-12 ((F) được trang bị các đầu cuối từ xa thông minh hỗ trợ các ứng dụng tự động hóa phân phối khác nhau, cho phép tăng cường khả năng kiểm soát và giám sát.
Hơn nữa, có một biến thể khác của bộ ngắt mạch này được gọi là ZW20-12 ((Z), đó là một bộ ngắt không khí AC cao áp ngoài trời thông minh. Nó kết hợp chức năng nhắn tin ngắn GSM,cho phép giao tiếp qua tin nhắn văn bản.
Hơn nữa, bộ ngắt ZW20-12 ((F) có thể được kết hợp với bộ điều khiển công tắc phân chia để tạo thành một hệ thống ngắt không khí thực sự cao áp AC ngoài trời.Sự kết hợp này làm tăng chức năng và tính linh hoạt của bộ ngắt mạch, cung cấp khả năng kiểm soát và bảo vệ toàn diện hơn.
The GW9 outdoor disconnector switch is a new type of disconnecting switch designed and manufactured by synthesizing the domestic experience of existing disconnecting switch production and foreign advanced technology.
Các công tắc ngắt kết nối bao gồm cơ sở, cột cách nhiệt, phần dẫn và bộ phận cơ quan.độ tin cậy cao, v.v. Nó đạt đến mức sản phẩm tương tự trong nước và nước ngoài.
Hơn nữa, có một loại công tắc ngắt kết nối khác được gọi là GW9-12 ((W), với cấu trúc một giai đoạn phù hợp với hệ thống điện với tần số 50Hz và điện áp đường dây 10kv.
Nó phù hợp để sử dụng trong các hệ thống điện với tần số 50Hz và điện áp đường dây 10kv, và được sử dụng để đóng và chia đường dây khi có điện áp và không có tải,và các công tắc cách ly chống bẩn có thể đáp ứng các yêu cầu của người dùng trong khu vực bẩn nặng, và có thể giải quyết hiệu quả vấn đề của flash bẩn xảy ra khi các công tắc cách ly đang hoạt động.
Hiệu ứng đôi khi sử dụng khi GW9-10 series isolator swich có thể được sử dụng với các bộ ngắt mạch chân không.
Đặc điểm của bộ điều khiển:
1. Nó có thể được trang bị giao diện liên lạc 485/232, hoặc đạt được giám sát từ xa thông qua sợi quang hoặc liên lạc không dây. Sau khi khép lại, nó có chức năng tăng tốc:khi công tắc đóng lại do lỗi vĩnh viễn.
2Khi xảy ra lỗi vĩnh viễn, nó sẽ tự động tăng tốc.
3. Điều khiển từ xa / khóa lại bằng tay với gia tốc để khởi động và khóa lại: Sau khi người dùng sửa chữa đường dây và khôi phục nguồn, nếu họ quên tháo công tắc đấm đất,nó sẽ tăng tốc để đi.
4Thời gian trì hoãn để đóng lại có thể được điều chỉnh cho cả ba nỗ lực.
5Các mạch khởi động/khóa lại được thiết kế để ngăn chặn hoạt động sai và có chức năng chống khóa lại.
6Dòng dòng không có chuỗi có thể phân biệt giữa các lỗi bên trong và bên ngoài vùng.
7.The điều khiển từ xa khởi động / đóng lại áp dụng một thiết kế để ngăn chặn hoạt động sai.
Địa điểm:
Mối quan hệ giữa bộ ngắt mạch chân không ngoài trời và bộ cô lập ngắt điện áp cao ngoài trời nằm trong vai trò bổ sung của chúng trong hệ thống điện:
Ngắt mạch: Máy ngắt mạch chân không chịu trách nhiệm ngắt mạch điện trong quá trình hoạt động bình thường hoặc trong trường hợp lỗi.Nó hoạt động như là phương tiện chính để phá vỡ dòng chảy hiện tạiNgược lại, bộ cô lập ngắt kết nối được sử dụng để cô lập mạch khỏi nguồn điện trong các hoạt động bảo trì hoặc sửa chữa.Nó cung cấp một lớp bảo mật bổ sung bằng cách mở mạch.
Sự phối hợp: Trong hệ thống điện cao áp, bộ ngắt mạch chân không và bộ cách ly thường được phối hợp để làm việc cùng nhau.Các bộ ngắt mạch chịu trách nhiệm phát hiện lỗi và kích hoạt để gián đoạn dòng chảy hiện tại, trong khi bộ cô lập ngắt kết nối được sử dụng để cô lập vật lý mạch và cung cấp một dấu hiệu hiển thị của việc ngắt kết nối.
An toàn và bảo trì: Máy cách ly đóng một vai trò quan trọng trong việc đảm bảo an toàn cho nhân viên bảo trì.Máy cách ly được vận hành để mở mạch và cung cấp một khoảng trống không khí có thể nhìn thấyĐiều này đảm bảo rằng thiết bị được khử năng lượng và an toàn để làm việc.
Tính năng:
1Khả năng chịu được ô nhiễm mạnh mẽ, chống nhiệt độ cao và thấp, và không có nguy cơ cháy hoặc nổ.
2.Cấu trúc hoàn toàn kín, đầy khí SF6 trong vỏ, hiệu suất niêm phong tuyệt vời, phù hợp để sử dụng trong các khu vực nhiệt độ cao và ẩm.
3Được trang bị một bộ biến áp dòng điện (CT) để phát ra dòng điện cho bộ điều khiển thông minh để phân tích thông tin. Tỷ lệ chuyển đổi có thể điều chỉnh,và các đầu cuối kết nối có thể được kết nối với các ổ cắm đầu cuối tương ứng.
4Cơ chế hoạt động là sáng tạo và đơn giản, với kích thước nhỏ và trọng lượng nhẹ, đảm bảo hoạt động an toàn và đáng tin cậy.
5Vỏ bên ngoài có các chỉ báo rõ ràng cho "lưu trữ năng lượng", "mở" và "khiêm" trạng thái.
Ứng dụng:
1Hoạt động khai thác mỏ: Chuyển ZW20 được sử dụng trong hoạt động khai thác mỏ để điều khiển và bảo vệ thiết bị điện và mạng lưới phân phối điện trong mỏ ngầm và bề mặt.
2Trung tâm dữ liệu: Chuyển đổi được sử dụng trong các trung tâm dữ liệu để đảm bảo phân phối điện đáng tin cậy và bảo vệ cơ sở hạ tầng CNTT quan trọng.Nó cho phép chuyển tải hiệu quả và bảo vệ chống lại lỗi điện.
3Ngành công nghiệp dầu khí: Chuyển ZW20 được áp dụng trong ngành công nghiệp dầu khí để kiểm soát và bảo vệ thiết bị điện trong nhà máy lọc dầu, đường ống và nền tảng ngoài khơi.
4Các dự án cơ sở hạ tầng: Chuyển đổi được sử dụng trong các dự án cơ sở hạ tầng khác nhau, chẳng hạn như sân bay, cảng biển và sân vận động, để phân phối và bảo vệ năng lượng đáng tin cậy.
5Các cơ sở xử lý nước và nước thải: Chuyển ZW20 được sử dụng trong các cơ sở xử lý nước và nước thải để điều khiển và bảo vệ thiết bị điện trong các trạm bơm, nhà máy xử lý,và mạng lưới phân phối.
Điều kiện:
1Nhiệt độ không khí xung quanh: -40 °C đến +70 °C.
2Độ cao: Không quá 3000m so với mực nước biển.
3Không khí xung quanh có thể bị ô nhiễm bằng bụi, khói, khí ăn mòn, hơi hoặc sương mù.
4Tốc độ gió không được vượt quá 34m/s (tương đương với áp suất 700Pa trên bề mặt hình trụ).
5Động hoặc hoạt động địa chấn từ thiết bị chuyển mạch và thiết bị điều khiển bên ngoài có thể bị bỏ qua.
6.Phạm vi nhiễu điện từ gây ra trong hệ thống thứ cấp không vượt quá 1,6kV.
Các thông số kỹ thuật:
ZW20-12 ((F)
| Số hàng loạt. | Parameter | Đơn vị | Dữ liệu | ||||||||
| 1 | Điện áp định số | kV | 12 | ||||||||
| 2 | Mức độ cách nhiệt của vết gãy | Tần số làm việc ((Xét nghiệm khô/Xét nghiệm ẩm) | 48 | ||||||||
| Phạm độ điện áp của thử nghiệm sốc sét (đỉnh) | 85 | ||||||||||
| 3 | Mức độ cách nhiệt đến mặt đất / giai đoạn đến giai đoạn | Tần số làm việc | Thử nghiệm khô | 42 | |||||||
| Thử nghiệm ướt | 34 | ||||||||||
| Phạm độ điện áp của thử nghiệm sốc sét (đỉnh) | 75 | ||||||||||
| 4 | Lưu lượng điện | A | 630, 1250 | ||||||||
| 5 | Điện cắt mạch ngắn định số | kA | 16, 20, 25 | ||||||||
| 6 | Thời gian ngắt dòng điện cắt ngắn | thời gian | 30 | ||||||||
| 7 | Điện lượng chịu nổi ngắn hạn | kA | 16, 20, 25 | ||||||||
| 8 | Thời gian ngắn mạch theo định số | S | 4 | ||||||||
| 9 | Lượng điện đóng mạch ngắn theo định số (đỉnh) | kA | 40, 50, 63 | ||||||||
| 10 | Điểm cao nhất chịu điện | kA | 40, 50, 63 | ||||||||
| 11 | Tuổi thọ cơ khí | thời gian | trên 1000 | ||||||||
| 12 | Lượng điện mở định số | 10000 | |||||||||
| 13 | Trọng lượng ròng | kg | 180 | ||||||||
GW9-10
| Số hàng loạt. | Parameter | Đơn vị | Dữ liệu | |||||||||
| 1 | Điện áp định số | kV | 12 | |||||||||
| 2 | Lưu lượng điện | Mô hình số. | (H) GW9-12 ((W)/630-20 | A | 630 | |||||||
| (H) GW9-12(W)/1000-20 | 1000 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 1250 | |||||||||||
| 3 | 4s Tiếp tục chịu điện | Mô hình số. | (H) GW9-12 ((W)/630-20 | kA | 50 | |||||||
| (H) GW9-12(W)/1000-20 | 50 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 80 | |||||||||||
| 4 | Mức độ cách nhiệt theo tiêu chuẩn | Điện áp chống chọi với sóng sét (đỉnh) | Xích cực với Trái đất (Hạnh phúc và tiêu cực) |
kV | 75 | |||||||
| Chấn thương đứt gãy (Hạnh phúc và tiêu cực) |
85 | |||||||||||
| Tần số công nghiệp chịu điện áp (1 phút) (giá trị thực tế) |
Xét nghiệm khô/Xét nghiệm ẩm | Xích cực với Trái đất | 42 ((khô) 34 ((nước) |
|||||||||
| Chấn thương đứt gãy | 48 (khô) | |||||||||||
| 48 (khô) | ||||||||||||
| 48 (khô) 40 ((nước) |
||||||||||||
| 5 | Chống mạch chính | μ Ω | 630 | |||||||||
| 1000 | ||||||||||||
| 1250 | ||||||||||||
| 6 | Thời gian sử dụng máy móc | thời gian | 50 | |||||||||
| 50 | ||||||||||||
| 80 | ||||||||||||
Đưa ra công tắc ngắt kết nối ngoài trời dòng GW9
