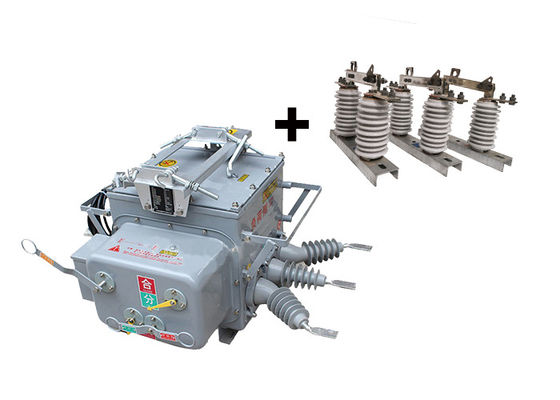

Bộ chuyển đổi tải AC ba giai đoạn với bộ điều khiển VCB 10kV 13kV được sử dụng với bộ chuyển đổi ngắt kết nối ngoài trời

Bộ chuyển đổi tải AC ba giai đoạn với bộ điều khiển VCB 10kV 13kV được sử dụng với bộ chuyển đổi ngắt kết nối ngoài trời

Mô tả sản phẩm:

ZW20-12 ((F) Outdoor Vacuum Circuit Breaker là một thiết bị linh hoạt và thông minh kết hợp các chức năng của bộ ngắt chân không, công tắc tải chân không, khóa lại và phân khúc.Nó được thiết kế để sử dụng trong mạng lưới phân phối 10kV và 13kV, đặc biệt là trong các mạng lưới điện thành phố và nông thôn.

Các thành phần chính của bộ ngắt mạch ZW20-12 ((F) bao gồm bộ ngắt chân không, bộ điều khiển CH-40 và bộ biến áp điện áp bên ngoài.Các bộ ngắt chân không chịu trách nhiệm ngắt và làm cho mạch điện, trong khi bộ điều khiển CH-40 cung cấp chức năng bảo vệ và điều khiển thông minh.

Các công tắc ngắt kết nối ngoài trời GW9-10 thường được sử dụng trong hệ thống truyền và phân phối điện áp cao để cô lập các phần của mạng cho các công việc bảo trì hoặc sửa chữa.Chúng cũng được sử dụng như một thiết bị an toàn để bảo vệ công nhân khỏi các mối nguy hiểm về điện, chẳng hạn như tiếp xúc tình cờ với các bộ phận hoạt động của hệ thống.

Chúng được thiết kế để xử lý điện áp và dòng điện cao, và chúng thường được lắp đặt ở các địa điểm ngoài trời, nơi chúng tiếp xúc với điều kiện môi trường khắc nghiệt, chẳng hạn như nhiệt độ cực cao, gió,Vì vậy, chúng được xây dựng để chịu được những điều kiện này và thường được làm bằng vật liệu bền như thép hoặc nhôm.

Các công tắc ngắt kết nối Toutdoor có các loại và cấu hình khác nhau, tùy thuộc vào ứng dụng và yêu cầu cụ thể.trong khi những người khác phù hợp với việc sử dụng ngoài trờiMột số được thiết kế để vận hành bằng tay, trong khi những người khác được tự động hóa và có thể được điều khiển từ xa.

Ngoài chức năng chính của chúng là cô lập mạch, VEI cũng có các tính năng quan trọng khác, chẳng hạn như cung cấp một dấu hiệu trực quan về trạng thái của chúng (mở hoặc đóng),và đảm bảo rằng mạch không được năng lượng khi bộ cách ly mở.

Hiệu ứng đôi khi sử dụng khi GW9-10 series isolator swich có thể được sử dụng với các bộ ngắt mạch chân không.



Đặc điểm của bộ điều khiển:

1. Nó có thể được trang bị giao diện liên lạc 485/232, hoặc đạt được giám sát từ xa thông qua sợi quang hoặc liên lạc không dây. Sau khi khép lại, nó có chức năng tăng tốc:khi công tắc đóng lại do lỗi vĩnh viễn.

2Khi xảy ra lỗi vĩnh viễn, nó sẽ tự động tăng tốc.

3. Điều khiển từ xa / khóa lại bằng tay với gia tốc để khởi động và khóa lại: Sau khi người dùng sửa chữa đường dây và khôi phục nguồn, nếu họ quên tháo công tắc đấm đất,nó sẽ tăng tốc để đi.

4Thời gian trì hoãn để đóng lại có thể được điều chỉnh cho cả ba nỗ lực.

5Các mạch khởi động/khóa lại được thiết kế để ngăn chặn hoạt động sai và có chức năng chống khóa lại.

6Dòng dòng không có chuỗi có thể phân biệt giữa các lỗi bên trong và bên ngoài vùng.

7.The điều khiển từ xa khởi động / đóng lại áp dụng một thiết kế để ngăn chặn hoạt động sai.



Tính năng:

1.ZW20-12(F) bộ ngắt mạch chân không tự động cho thấy khả năng chịu được ô nhiễm mạnh mẽ. Nó được thiết kế để chống lại tác động của các chất gây ô nhiễm môi trường,đảm bảo hiệu suất đáng tin cậy ngay cả trong điều kiện ô nhiễmNó cũng thể hiện khả năng chống nhiệt độ cao và thấp, cho phép hoạt động trong một phạm vi môi trường nhiệt độ rộng.tăng cường an toàn tổng thể.

2Với cấu trúc hoàn toàn kín, bộ ngắt mạch được lấp đầy với khí SF6 bên trong vỏ.làm cho nó phù hợp với việc triển khai trong các khu vực nhiệt độ cao và ẩm. Khung kín bảo vệ các thành phần bên trong khỏi các yếu tố bên ngoài, đảm bảo hiệu suất tối ưu và tuổi thọ lâu dài.

3. Các bộ ngắt mạch đi kèm với một biến áp dòng (CT) mà đầu ra hiện tại đến bộ điều khiển thông minh để phân tích thông tin. tỷ lệ chuyển đổi của CT là điều chỉnh,cho phép linh hoạt trong việc cấu hình hệ thốngCác đầu cuối kết nối có thể dễ dàng được kết nối với các ổ cắm đầu cuối tương ứng, tạo điều kiện thuận tiện cho quá trình lắp đặt và bảo trì.

4Cơ chế hoạt động của bộ ngắt mạch là sáng tạo và đơn giản, dẫn đến kích thước nhỏ gọn và cấu trúc nhẹ.giảm thiểu nguy cơ trục trặc hoặc thất bạiKích thước nhỏ gọn cũng góp phần tiết kiệm không gian lắp đặt và dễ dàng xử lý.

5Các vỏ bên ngoài của bộ ngắt mạch có các chỉ báo rõ ràng cho "lưu trữ năng lượng", "mở", và "khiêm" trạng thái.cho phép dễ dàng xác định trạng thái hoạt động của bộ ngắt mạchPhản hồi trực quan này làm tăng hiệu quả hoạt động và đảm bảo giám sát chính xác tình trạng của bộ ngắt mạch.




Cấu trúc:

1Thiết bị bảo vệ và giám sát rơle dựa trên máy vi tính hoạt động như bộ điều khiển cho hệ thống ngắt mạch.Nó sử dụng công nghệ máy vi tính tiên tiến để cung cấp chính xác và hiệu quả bảo vệ và giám sát các chức năng Relay.

2Bộ điều khiển được thiết kế với sức đề kháng thời tiết mạnh mẽ, cho phép nó chịu được các điều kiện môi trường khác nhau.đảm bảo hoạt động đáng tin cậy ngay cả trong môi trường ẩm ướt hoặc ẩm.

3Để thiết lập một kết nối an toàn và đáng tin cậy, bộ điều khiển được kết nối với cơ thể chuyển đổi bằng cách sử dụng các đầu nối hàng không.đảm bảo giao tiếp và chức năng thích hợp giữa bộ điều khiển và công tắc.

4Bộ điều khiển tự hào về độ tin cậy kết nối tuyệt vời, giảm thiểu nguy cơ mất tín hiệu hoặc gián đoạn.bảo vệ tính toàn vẹn và độ chính xác của hệ thống bảo vệ và giám sát rơle.

Điều kiện:

1. Độ cao: 2000 mét

2Nhiệt độ môi trường: ngoài trời -30°C~+55°C

Nhiệt độ trung bình hàng năm cao nhất là 20°C

Nhiệt độ trung bình hàng ngày tối đa là 30 °C

3Độ ẩm tương đối: 95% (25°C)

4Khả năng địa chấn: tăng tốc trên mặt đất 0,3g

Tốc độ gia tốc dọc mặt đất 0,15g

Trong khi hoạt động cho ba sóng sinus

Nguyên nhân an toàn 1.67

5. Trận động đất mạnh: 7 độ

6. Sự khác biệt nhiệt độ hàng ngày tối đa:25°C

7Địa điểm lắp đặt: ngoài trời, đường dây trên không 10kv điểm phân định trách nhiệm người dùng

8Phương pháp thả đất: Điểm trung lập không chạm, thả đất cuộn xoắn mạch và thả đất kháng cự thấp




Các thông số kỹ thuật:

ZW20-12 ((F)

GW9-10
