ZW20-12(F) Chuyển đổi tải giới hạn thông minh Bộ phân vùng chân không gắn cột với bộ điều khiển
Mô tả sản phẩm:

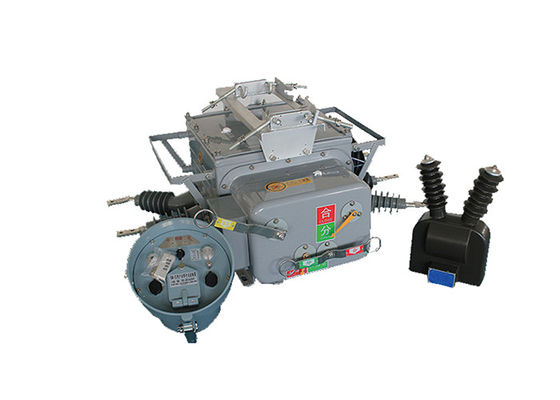

ZW20-12(F) Boundary Load Switch là một trong những sản phẩm mới của chúng tôi. Boundary circuit breaker là một thiết bị thông minh đa chức năng với chức năng ngắt chân không, ngắt chân không tải, recloser,phần hóa bốn công tắcCấu hình chính bao gồm bộ ngắt chân không, bộ điều khiển CH-40, bộ biến áp điện áp bên ngoài (Lưu ý: mạng lưới vòng dây chuyền tự động hóa phân phối có sẵn trong PT song phương) ba phần.Các sản phẩm được sử dụng rộng rãi trong 10kV, 13kV thành phố, lưới điện nông thôn mạng vòng không gian để ngắt kết nối công tắc, công tắc liên lạc, thiết bị chuyển đổi tự động có thể thực hiện tải dây chuyền triển khai vòng.Nó có thể được sử dụng như là nút biên giới (thường được gọi là watchdog) trong các tuyến nhánh của nguồn cung cấp điện, được sử dụng như là người đóng lại và phân khúc trong mạng lưới phân phối trên cao cấp.Khám phá đáng tin cậy trong phán quyết, mA cấp độ không dòng dòng và dòng mạch ngắn giữa các giai đoạn, nhận ra việc tự động loại bỏ lỗi nối đất một giai đoạn và giai đoạn để giai đoạn mạch ngắn lỗi.Chuyển đổi chính là ống hút và cách điện áp dụng SF6, khí hỗn hợp N2. trường hợp giới thiệu của Nhật Bản, Đức, Pháp khí niêm phong, chống nổ, hệ thống cách nhiệt công nghệ, tổng thể hiệu suất niêm phong xuất sắc. bên trong được lấp đầy với SF6,Khí hỗn hợp N2 không rò rỉ, không bị ảnh hưởng bởi môi trường bên ngoài. cơ chế vận hành mùa xuân với thiết kế nhỏ và tối ưu hóa hiệu suất,độ tin cậy hành động cao hơn nhiều so với cơ chế mùa xuân truyền thống.
Giới thiệu bộ điều khiển:
1. Với giao diện liên lạc 485 / 232, hoặc thông qua sợi quang, giám sát từ xa không dây; Chức năng tăng tốc sau khi khép lại; khi công tắc nặng,Tự động kích thích gia tốc trong trường hợp lỗi vĩnh viễn;
2.Remote / đóng thủ công để tăng tốc độ trip, và đóng lại: Người dùng gửi điện sau khi sửa chữa đường dây, nếu anh ta quên loại bỏ công tắc nối đất, nên tăng tốc độ trip.
3.Ba thời gian trì hoãn đóng lại có thể được điều chỉnh;
4. Các mạch đóng nhảy áp dụng thiết kế chống lại hoạt động sai và có chức năng chống nhảy;
5Điện dòng không có chuỗi có thể phân biệt giữa các lỗi trong và ngoài khu vực;
6Chuyển đổi điều khiển từ xa được thiết kế để ngăn chặn hoạt động sai.
Tính năng:
1Bảo vệ phá vỡ nhanh: Chuyển đổi tải giới hạn được thiết kế để nhanh chóng mở mạch trong trường hợp lỗi hoặc điều kiện bất thường.Nó cung cấp nhanh chóng xóa lỗi và giảm thiểu thời gian gián đoạn điện.
2Bảo vệ quá điện: Chuyển đổi tải tích hợp các cơ chế bảo vệ quá điện để phát hiện và phản ứng với dòng điện quá mức.Nó giúp ngăn ngừa thiệt hại cho hệ thống phân phối bằng cách kích hoạt và cô lập các phần bị lỗi.
3.Triple Reclosing: Chuyển tải giới hạn có thể có khả năng tự động thử ba hoạt động khép lại sau một hoạt động xóa lỗi.Tính năng này giúp xác định lỗi tạm thời và tự động khôi phục điện nếu lỗi được xóa.
4Các hồ sơ sự cố: Chuyển đổi tải có thể ghi lại và lưu trữ thông tin về các sự kiện lỗi, bao gồm loại lỗi, vị trí và dấu thời gian.và mục đích bảo trì.
5Bảo vệ xâm nhập: Chuyển đổi tải được trang bị bảo vệ xâm nhập để xử lý dòng điện xâm nhập cao xảy ra trong quá trình kích hoạt biến áp hoặc tải trọng khác.Nó đảm bảo hoạt động ổn định và đáng tin cậy trong những điều kiện thoáng qua.
6Bảo vệ chuỗi bằng không: Chuyển tải giới hạn có thể bao gồm bảo vệ chuỗi bằng không để phát hiện và phản ứng với lỗi đất hoặc điều kiện không cân bằng trong hệ thống.Điều này giúp xác định và cô lập các lỗi gây nguy hiểm cho sự ổn định của hệ thống.
7Đồng hồ thời gian thực: Tính năng đồng hồ thời gian thực cho phép công tắc tải ghi lại thời gian các sự kiện lỗi và các hoạt động khác chính xác.Nó cho phép đồng bộ hóa thời gian chính xác và tạo điều kiện phân tích chuỗi sự kiện.
8Tăng tốc sau khi khóa lại: Sau khi cố gắng khóa lại thành công, công tắc tải có thể cung cấp chức năng tăng tốc để tăng tốc độ bị tắc nếu lỗi vẫn còn.Điều này giúp giảm thiểu thiệt hại cho hệ thống và tăng hiệu quả xóa lỗi.
9Các truy vấn tình trạng thời gian thực: Chuyển đổi tải có thể cung cấp thông tin tình trạng thời gian thực, chẳng hạn như vị trí (mở hoặc đóng), chỉ báo lỗi và dữ liệu hoạt động.Điều này cho phép các nhà khai thác giám sát tình trạng của công tắc và đưa ra quyết định sáng suốt.
10.Smart Pocket PC Controls: Một số công tắc tải có thể được điều khiển và theo dõi bằng PC túi thông minh hoặc các thiết bị cầm tay tương tự.Điều này làm tăng sự tiện lợi và linh hoạt của việc quản lý chuyển đổi từ xa.
11Cài đặt cục bộ / từ xa: Chuyển đổi tải có thể được cấu hình và điều chỉnh tại địa phương tại vị trí lắp đặt hoặc từ xa thông qua giao diện truyền thông.Điều này cho phép điều khiển thuận tiện và linh hoạt và tùy chọn cấu hình.
12Báo cáo lỗi tích cực: Chuyển đổi tải có thể báo cáo các sự kiện lỗi hoặc điều kiện bất thường một cách tích cực đến một hệ thống điều khiển hoặc giám sát trung tâm. Điều này cho phép xác định và phản ứng nhanh chóng với lỗi,tạo thuận lợi cho việc quản lý lỗi hiệu quả.
13Chức năng tin nhắn ngắn.GSM: Một số công tắc tải có thể có khả năng gửi thông báo hoặc cảnh báo tin nhắn ngắn qua mạng GSM (Hệ thống toàn cầu cho truyền thông di động).Điều này cho phép giám sát từ xa và thông báo các sự kiện lỗi hoặc tình trạng hoạt động.
Điều kiện:
1. Độ cao: 2000 mét
2Nhiệt độ môi trường: ngoài trời -30°C~+55°C
Nhiệt độ trung bình hàng năm cao nhất là 20°C
Nhiệt độ trung bình hàng ngày tối đa là 30 °C
3Độ ẩm tương đối: 95% (25°C)
4Khả năng địa chấn: tăng tốc trên mặt đất 0,3g
Tốc độ gia tốc dọc mặt đất 0,15g
Trong khi hoạt động cho ba sóng sinus
Nguyên nhân an toàn 1.67
5. Trận động đất mạnh: 7 độ
6. Sự khác biệt nhiệt độ hàng ngày tối đa:25°C
7Địa điểm lắp đặt: ngoài trời, đường dây trên không 10kv điểm phân định trách nhiệm người dùng
8Phương pháp thả đất: Điểm trung lập không chạm, thả đất cuộn xoắn mạch và thả đất kháng cự thấp
Parameter kỹ thuật:
| Số hàng loạt. | Parameter | Đơn vị | Dữ liệu | ||||||||
| 1 | Điện áp định số | kV | 12 | ||||||||
| 2 | Mức độ cách nhiệt của vết gãy | Tần số làm việc ((Xét nghiệm khô/Xét nghiệm ẩm) | 48 | ||||||||
| Phạm độ điện áp của thử nghiệm sốc sét (đỉnh) | 85 | ||||||||||
| 3 | Mức độ cách nhiệt đến mặt đất / giai đoạn đến giai đoạn | Tần số làm việc | Thử nghiệm khô | 42 | |||||||
| Thử nghiệm ướt | 34 | ||||||||||
| Phạm độ điện áp của thử nghiệm sốc sét (đỉnh) | 75 | ||||||||||
| 4 | Lưu lượng điện | A | 630, 1250 | ||||||||
| 5 | Điện cắt mạch ngắn định số | kA | 16, 20, 25 | ||||||||
| 6 | Thời gian ngắt dòng điện cắt ngắn | thời gian | 30 | ||||||||
| 7 | Điện lượng chịu nổi ngắn hạn | kA | 16, 20, 25 | ||||||||
| 8 | Thời gian ngắn mạch theo định số | S | 4 | ||||||||
| 9 | Lượng điện đóng mạch ngắn theo định số (đỉnh) | kA | 40, 50, 63 | ||||||||
| 10 | Điểm cao nhất chịu điện | kA | 40, 50, 63 | ||||||||
| 11 | Tuổi thọ cơ khí | thời gian | trên 1000 | ||||||||
| 12 | Lượng điện mở định số | 10000 | |||||||||
| 13 | Trọng lượng ròng | kg | 180 | ||||||||
Parameter kỹ thuật của bộ điều khiển:
| Số hàng loạt. | Parameter | Dữ liệu | ||||||||
| 1 | Điện áp đầu vào Woking | AC220V | ||||||||
| 2 | Tần số hoạt động đầu vào | 50Hz | ||||||||
| 3 | Phạm vi biến động điện áp cho phép cho điện áp đầu vào | ± 20% | ||||||||
| 4 | Tổng năng lượng tiêu thụ của thiết bị | < 10W | ||||||||
| 5 | Giá trị lấy mẫu của dòng điện pha đầu vào | 60-600A | ||||||||
| 6 | Mức ngưỡng hoạt động điện áp thấp | 10-140V | ||||||||
| 7 | Lỗi lấy mẫu cho giá trị điện năng đầu vào | ± 5% | ||||||||
| 8 | Giá trị thời gian trì hoãn bảo vệ quá dòng | 0.1-0.3s | ||||||||
| 9 | Đặt giá trị cho dòng điện không chuỗi | 0.2-6A | ||||||||
| 10 | Thời gian trì hoãn hành động đặt đất | 0-1200s | ||||||||
