Chuyển đổi bộ ngắt chân không tự động tiêu chuẩn IEC62271-100 12kV cho trạm phụ phân phối điện
Mô tả sản phẩm:

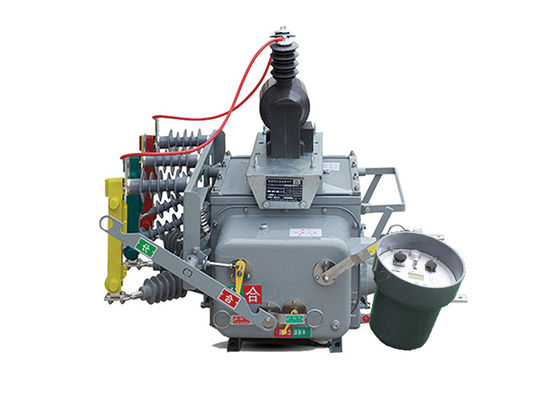

ZW20-12 chuyển mạch tải giới hạn là bộ chuyển mạch cao áp ngoài trời AC 50Hz ba pha được sử dụng chủ yếu cho các hệ thống phân phối ngoài trời 10kV trong các mạng nông nghiệp và đô thị.Nó được sử dụng để chuyển tải, phá vỡ tải, quá tải hiện tại, mạch ngắn hiện tại, và các ứng dụng tương tự.
Cấu trúc tổng thể là một loại hộp chung ba pha, bao gồm cơ chế hoạt động, mạch dẫn điện, hệ thống cách nhiệt, các yếu tố niêm phong và nhà chứa.
Nó được trang bị một đầu cuối từ xa thông minh tương ứng để đáp ứng các yêu cầu của các ứng dụng tự động hóa phân phối.
• Khi kết hợp với bộ điều khiển thông minh với chức năng SMS GSM, nó trở thành bộ ngắt mạch chân không AC cao áp ngoài trời thông minh ZW20-12 ((Z).
• Khi kết hợp với bộ điều khiển phân khúc, nó trở thành bộ ngắt mạch chân không AC điện áp cao ZW20-12 ((F) bên ngoài.
Đặc điểm của bộ điều khiển:
Các bộ điều khiển đầu cuối thông minh có các chức năng như bảo vệ, điều khiển tự động, kiểm tra / truy vấn, truyền thông và quản lý phần mềm.
1- Chức năng toàn diện:
• Thực hiện hoàn hảo các chức năng khác nhau như bảo vệ mạch, điều khiển từ xa, báo động và giám sát từ xa.
2Chi phí thấp và thực tế:
• Không cần đầu tư phần cứng truyền thông trong mạng GSM. Chỉ cần mua thẻ SIM và kích hoạt dịch vụ SMS.
3. Nhiều biện pháp an ninh:
• Sử dụng điện thoại di động được chỉ định, mã hóa thông tin, xác minh mật khẩu và các biện pháp bảo mật khác.
• Mô-đun GSM có thể chỉ định một số di động và chỉ chấp nhận lệnh từ điện thoại liên kết.
• Thông điệp liên lạc cho điều khiển từ xa và các lệnh khác được mã hóa.
• Theo một phương pháp điều khiển từ xa đặt trước xác nhận thực hiện xác minh để đảm bảo an toàn của hệ thống điều khiển và ngăn ngừa sai lệch hoạt động.
4.Cấu hình hệ thống đơn giản:
• Không cần phải cài đặt bất kỳ đường truyền thông hoặc đường truyền thông gỡ lỗi.
• Chỉ cần cài đặt trạm giám sát thông minh SMS đúng cách, chèn thẻ SIM, đặt số di động được chỉ định và hệ thống sẽ bắt đầu chạy.
5.Mobile giám sát bất cứ lúc nào, bất cứ nơi nào:
• Theo dõi và xem thời gian thực có thể được thực hiện ở bất kỳ vị trí nào có tín hiệu, mà không cần phải có nhân viên đồn trú để theo dõi.
Ứng dụng:
1. Chuyển mạch ngắt kết nối và ngắt kết nối: Máy ngắt mạch ZW20-12 ((F) có thể được sử dụng như một công tắc ngắt kết nối hoặc công tắc liên lạc trong cấu hình mạng vòng của hệ thống phân phối điện.Nó cho phép mở và đóng mạch trong bảo trì hoặc tình trạng lỗi.
2Thiết bị chuyển đổi tự động: Nó phục vụ như một thiết bị chuyển đổi tự động, cho phép thực hiện chuyển đổi tải trong cấu hình mạng vòng.Tính năng này làm tăng tính linh hoạt và hiệu quả của phân phối điện.
3.Border Switch: Trong các tuyến nhánh của nguồn điện, bộ ngắt mạch ZW20-12 ((F) có thể hoạt động như một công tắc biên giới hoặc "chó canh"." Nó giúp giám sát và bảo vệ các tuyến nhánh chống lại lỗi và điều kiện bất thường.
4. Recloser và Sectionalizer: Máy ngắt mạch có thể hoạt động như một recloser và sectionalizer trong các mạng lưới phân phối trên không.Nó tự động khôi phục điện sau khi lỗi tạm thời và cô lập các phần bị lỗi để giảm thiểu tác động của việc mất điện..
Tính năng:
1Khả năng chịu được ô nhiễm mạnh mẽ, chống nhiệt độ cao và thấp, và không có nguy cơ cháy hoặc nổ.
2.Cấu trúc hoàn toàn kín, đầy khí SF6 trong vỏ, hiệu suất niêm phong tuyệt vời, phù hợp để sử dụng trong các khu vực nhiệt độ cao và ẩm.
3Được trang bị một bộ biến áp dòng điện (CT) để phát ra dòng điện cho bộ điều khiển thông minh để phân tích thông tin. Tỷ lệ chuyển đổi có thể điều chỉnh,và các đầu cuối kết nối có thể được kết nối với các ổ cắm đầu cuối tương ứng.
4Cơ chế hoạt động là sáng tạo và đơn giản, với kích thước nhỏ và trọng lượng nhẹ, đảm bảo hoạt động an toàn và đáng tin cậy.
5Vỏ bên ngoài có các chỉ báo rõ ràng cho "lưu trữ năng lượng", "mở" và "khiêm" trạng thái.
Các thông số kỹ thuật:
| Số hàng loạt. | Parameter | Đơn vị | Dữ liệu | ||||||||
| 1 | Điện áp định số | kV | 12 | ||||||||
| 2 | Mức độ cách nhiệt của vết gãy | Tần số làm việc ((Xét nghiệm khô/Xét nghiệm ẩm) | 48 | ||||||||
| Phạm độ điện áp của thử nghiệm sốc sét (đỉnh) | 85 | ||||||||||
| 3 | Mức độ cách nhiệt đến mặt đất / giai đoạn đến giai đoạn | Tần số làm việc | Thử nghiệm khô | 42 | |||||||
| Thử nghiệm ướt | 34 | ||||||||||
| Phạm độ điện áp của thử nghiệm sốc sét (đỉnh) | 75 | ||||||||||
| 4 | Lưu lượng điện | A | 630, 1250 | ||||||||
| 5 | Điện cắt mạch ngắn định số | kA | 16, 20, 25 | ||||||||
| 6 | Thời gian ngắt dòng điện cắt ngắn | thời gian | 30 | ||||||||
| 7 | Điện lượng chịu nổi ngắn hạn | kA | 16, 20, 25 | ||||||||
| 8 | Thời gian ngắn mạch theo định số | S | 4 | ||||||||
| 9 | Lượng điện đóng mạch ngắn theo định số (đỉnh) | kA | 40, 50, 63 | ||||||||
| 10 | Điểm cao nhất chịu điện | kA | 40, 50, 63 | ||||||||
| 11 | Tuổi thọ cơ khí | thời gian | trên 1000 | ||||||||
| 12 | Lượng điện mở định số | 10000 | |||||||||
| 13 | Trọng lượng ròng | kg | 180 | ||||||||
Parameter kỹ thuật của bộ điều khiển:
| Số hàng loạt. | Parameter | Dữ liệu | ||||||||
| 1 | Điện áp đầu vào Woking | AC220V | ||||||||
| 2 | Tần số hoạt động đầu vào | 50Hz | ||||||||
| 3 | Phạm vi biến động điện áp cho phép cho điện áp đầu vào | ± 20% | ||||||||
| 4 | Tổng năng lượng tiêu thụ của thiết bị | < 10W | ||||||||
| 5 | Giá trị lấy mẫu của dòng điện pha đầu vào | 60-600A | ||||||||
| 6 | Mức ngưỡng hoạt động điện áp thấp | 10-140V | ||||||||
| 7 | Lỗi lấy mẫu cho giá trị điện năng đầu vào | ± 5% | ||||||||
| 8 | Giá trị thời gian trì hoãn bảo vệ quá dòng | 0.1-0.3s | ||||||||
| 9 | Đặt giá trị cho dòng điện không chuỗi | 0.2-6A | ||||||||
| 10 | Thời gian trì hoãn hành động đặt đất | 0-1200s | ||||||||
