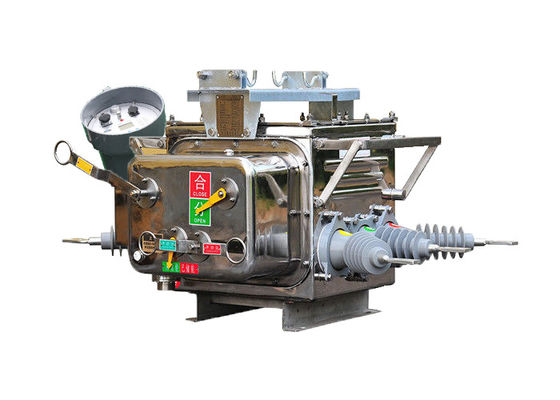

Chuyển đổi tải giới hạn mạnh mẽ ZW20-12 ((F) Series High Voltage Vacuum Circuit Breaker với bộ điều khiển thông minh
Mô tả sản phẩm:
Chuyển mạch tải giới hạn ZW20-12 ((F) là một loại thiết bị chuyển mạch cao áp ngoài trời AC 50Hz ba pha được thiết kế chủ yếu để sử dụng trong các mạng lưới phân phối ngoài trời 10 kV ở nông thôn và đô thị.Nó phục vụ để xử lý dòng tải, dòng quá tải, dòng mạch ngắn, và các kịch bản tương tự.
Chuyển đổi tải giới hạn có cấu trúc hộp chung ba pha, bao gồm một số thành phần, bao gồm cơ chế hoạt động, mạch dẫn điện, hệ thống cách nhiệt, yếu tố niêm phong,Các thành phần này làm việc cùng nhau để đảm bảo hoạt động hiệu quả và an toàn của bộ ngắt mạch.
Ngoài ra, công tắc tải giới hạn ZW20-12 ((F) được trang bị các đầu cuối từ xa thông minh hỗ trợ các ứng dụng tự động hóa phân phối khác nhau,cho phép tăng cường khả năng kiểm soát và giám sát.
Hơn nữa, có một biến thể khác của bộ ngắt mạch này được gọi là ZW20-12 ((Z), đó là một bộ ngắt không khí AC cao áp ngoài trời thông minh. Nó kết hợp chức năng nhắn tin ngắn GSM,cho phép giao tiếp qua tin nhắn văn bản.
Hơn nữa, công tắc tải giới hạn ZW20-12 ((F) có thể được kết hợp với bộ điều khiển công tắc phân chia để tạo thành một hệ thống ngắt không khí AC cao áp ngoài trời.Sự kết hợp này làm tăng chức năng và tính linh hoạt của bộ ngắt mạch, cung cấp khả năng kiểm soát và bảo vệ toàn diện hơn.
Đặc điểm của bộ điều khiển:
Bộ điều khiển đầu cuối thông minh với bảo vệ, điều khiển tự động, kiểm tra / truy vấn, truyền thông, quản lý phần mềm và các chức năng khác.
1 Hoàn toàn hoạt động:Bảo vệ đường dây hoàn hảo, điều khiển từ xa, báo động, giám sát từ xa và các chức năng khác.
2 Chi phí thấp và thực tế:Mạng GSM mà không cần đầu tư phần cứng truyền thông, mua thẻ SIM để mở dịch vụ SMS;
Việc sử dụng điện thoại di động được chỉ định, mã hóa thông tin, xác minh mật khẩu và các phương tiện bảo mật khác;GSM module có thể chỉ định số điện thoại di động, chỉ chấp nhận cuộc sống của điện thoại di động bị ràng buộc;Mã hóa tin nhắn văn bản cho điều khiển từ xa và các điểm điều khiển khác. · Mã hóa tin nhắn văn bản kiểm soát cuộc sống, chẳng hạn như điều khiển từ xa. Đặt trước - xác nhận - thực hiện - trở lại chế độ điều khiển từ xa trường học, để đảm bảo an toàn của hệ thống điều khiển, để ngăn ngừa hoạt động sai.
4 Dễ dàng xây dựng hệ thống: Không cần thiết lập bất kỳ đường truyền thông và gỡ lỗi đường truyền thông.đặt số di động được chỉ định, và hệ thống bắt đầu chạy.
5 Theo dõi di động bất cứ lúc nào và bất cứ nơi nào: Ở bất kỳ vị trí nào có tín hiệu, nó có thể được theo dõi và xem trong thời gian thực, mà không cần nhân viên đặc biệt để theo dõi.
Tính năng:
1Khả năng chịu được ô nhiễm mạnh mẽ, chống nhiệt độ cao và thấp, và không có nguy cơ cháy hoặc nổ.
2.Cấu trúc hoàn toàn kín, đầy khí SF6 trong vỏ, hiệu suất niêm phong tuyệt vời, phù hợp để sử dụng trong các khu vực nhiệt độ cao và ẩm.
3Được trang bị một bộ biến áp dòng điện (CT) để phát ra dòng điện cho bộ điều khiển thông minh để phân tích thông tin. Tỷ lệ chuyển đổi có thể điều chỉnh,và các đầu cuối kết nối có thể được kết nối với các ổ cắm đầu cuối tương ứng.
4Cơ chế hoạt động là sáng tạo và đơn giản, với kích thước nhỏ và trọng lượng nhẹ, đảm bảo hoạt động an toàn và đáng tin cậy.
5Vỏ bên ngoài có các chỉ báo rõ ràng cho "lưu trữ năng lượng", "mở" và "khiêm" trạng thái.
Cấu trúc:
1Thiết bị bảo vệ và giám sát rơle dựa trên máy vi tính hoạt động như bộ điều khiển cho hệ thống ngắt mạch.Nó sử dụng công nghệ máy vi tính tiên tiến để cung cấp chính xác và hiệu quả bảo vệ và giám sát các chức năng Relay.
2Bộ điều khiển được thiết kế với sức đề kháng thời tiết mạnh mẽ, cho phép nó chịu được các điều kiện môi trường khác nhau.đảm bảo hoạt động đáng tin cậy ngay cả trong môi trường ẩm ướt hoặc ẩm.
3Để thiết lập một kết nối an toàn và đáng tin cậy, bộ điều khiển được kết nối với cơ thể chuyển đổi bằng cách sử dụng các đầu nối hàng không.đảm bảo giao tiếp và chức năng thích hợp giữa bộ điều khiển và công tắc.
4Bộ điều khiển tự hào về độ tin cậy kết nối tuyệt vời, giảm thiểu nguy cơ mất tín hiệu hoặc gián đoạn.bảo vệ tính toàn vẹn và độ chính xác của hệ thống bảo vệ và giám sát rơle.
Điều kiện môi trường:
1. Máy ngắt mạch chân không tự động ZW20-12 ((F) được thiết kế để hoạt động đáng tin cậy trong phạm vi nhiệt độ không khí xung quanh rộng, từ -40 °C đến +70 °C.Độ chịu nhiệt độ này đảm bảo rằng bộ ngắt mạch có thể hoạt động hiệu quả trong các điều kiện khí hậu khác nhau.
2Bộ ngắt mạch phù hợp để lắp đặt ở độ cao không quá 3000 mét so với mực nước biển.
3.ZW20-12(F) bộ ngắt mạch được xây dựng để chịu được ô nhiễm không khí xung quanh do bụi, khói, khí ăn mòn, hơi nước hoặc phun muối.Nó được thiết kế để đáp ứng các tiêu chuẩn mức độ ô nhiễm lớp IV, đảm bảo rằng bộ ngắt mạch vẫn kiên cường và hoạt động ngay cả trong môi trường khó khăn và ăn mòn.
4Với độ chịu đựng tốc độ gió tối đa là 34 m / s (tương đương với 700 Pa trên bề mặt xi lanh), bộ ngắt mạch có thể chịu được gió mạnh mà không ảnh hưởng đến hiệu suất hoặc sự ổn định của nó.Sự chống lại tốc độ gió này đảm bảo hoạt động đáng tin cậy của bộ ngắt mạch trong điều kiện thời tiết khắc nghiệt.
5Các bộ ngắt mạch được thiết kế để giảm thiểu tác động của rung động bên ngoài hoặc chuyển động mặt đất trên hiệu suất của nó.Cấu trúc và cơ chế bên trong của nó được thiết kế để hấp thụ và làm giảm rung động, đảm bảo rằng bộ ngắt mạch không bị ảnh hưởng bởi các nhiễu bên ngoài.
6. ZW20-12 ((F) bộ ngắt mạch được thiết kế để hạn chế nhiễu điện từ gây ra (EMI) trong hệ thống phụ.,đảm bảo rằng bộ ngắt mạch không tạo ra các nhiễu điện từ quá mức có thể ảnh hưởng đến hoạt động của các thiết bị kết nối khác.
Các thông số kỹ thuật:
| Số hàng loạt. | Parameter | Đơn vị | Dữ liệu | ||||||||
| 1 | Điện áp định số | kV | 12 | ||||||||
| 2 | Mức độ cách nhiệt của vết gãy | Tần số làm việc ((Xét nghiệm khô/Xét nghiệm ẩm) | 48 | ||||||||
| Phạm độ điện áp của thử nghiệm sốc sét (đỉnh) | 85 | ||||||||||
| 3 | Mức độ cách nhiệt đến mặt đất / giai đoạn đến giai đoạn | Tần số làm việc | Thử nghiệm khô | 42 | |||||||
| Thử nghiệm ướt | 34 | ||||||||||
| Phạm độ điện áp của thử nghiệm sốc sét (đỉnh) | 75 | ||||||||||
| 4 | Lưu lượng điện | A | 630, 1250 | ||||||||
| 5 | Điện cắt mạch ngắn định số | kA | 16, 20, 25 | ||||||||
| 6 | Thời gian ngắt dòng điện cắt ngắn | thời gian | 30 | ||||||||
| 7 | Điện lượng chịu nổi ngắn hạn | kA | 16, 20, 25 | ||||||||
| 8 | Thời gian ngắn mạch theo định số | S | 4 | ||||||||
| 9 | Lượng điện đóng mạch ngắn theo định số (đỉnh) | kA | 40, 50, 63 | ||||||||
| 10 | Điểm cao nhất chịu điện | kA | 40, 50, 63 | ||||||||
| 11 | Tuổi thọ cơ khí | thời gian | trên 1000 | ||||||||
| 12 | Lượng điện mở định số | 10000 | |||||||||
| 13 | Trọng lượng ròng | kg | 180 | ||||||||
Parameter kỹ thuật của bộ điều khiển:
| Số hàng loạt. | Parameter | Dữ liệu | ||||||||
| 1 | Điện áp đầu vào Woking | AC220V | ||||||||
| 2 | Tần số hoạt động đầu vào | 50Hz | ||||||||
| 3 | Phạm vi biến động điện áp cho phép cho điện áp đầu vào | ± 20% | ||||||||
| 4 | Tổng năng lượng tiêu thụ của thiết bị | < 10W | ||||||||
| 5 | Giá trị lấy mẫu của dòng điện pha đầu vào | 60-600A | ||||||||
| 6 | Mức ngưỡng hoạt động điện áp thấp | 10-140V | ||||||||
| 7 | Lỗi lấy mẫu cho giá trị điện năng đầu vào | ± 5% | ||||||||
| 8 | Giá trị thời gian trì hoãn bảo vệ quá dòng | 0.1-0.3s | ||||||||
| 9 | Đặt giá trị cho dòng điện không chuỗi | 0.2-6A | ||||||||
| 10 | Thời gian trì hoãn hành động đặt đất | 0-1200s | ||||||||
