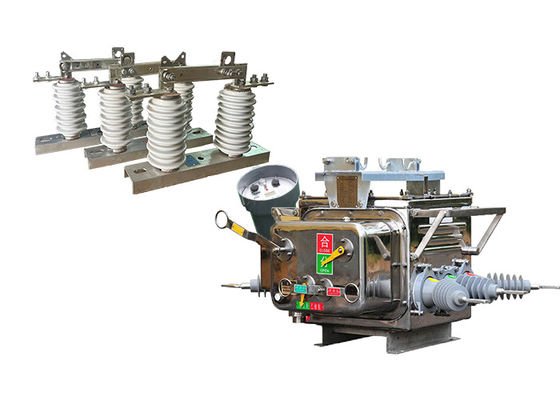

High Voltage Boundary Load Switch ZW20 Series Outdoor Circuit Breaker với bộ điều khiển được sử dụng với GW9 Series Hookstick

High Voltage Boundary Load Switch ZW20 Series Outdoor Circuit Breaker với bộ điều khiển được sử dụng với GW9 Series Hookstick

Mô tả sản phẩm:

ZW20-12(F) bộ ngắt mạch chân không là bộ ngắt mạch HV ngoài trời AC 50Hz ba pha được sử dụng chủ yếu cho mạng lưới phân phối ngoài trời 10 kV ở nông thôn và đô thị, như là một dòng tải riêng biệt và kết hợp,dòng quá tải, dòng mạch ngắn và những nơi tương tự khác.

Toàn bộ cấu trúc của nó là một loại hộp chung ba pha, bao gồm cơ chế hoạt động, mạch dẫn điện, hệ thống cách nhiệt, yếu tố niêm phong và vỏ.

Và nó đang hỗ trợ các thiết bị đầu cuối từ xa thông minh tương ứng để đáp ứng nhu cầu ứng dụng của tự động hóa phân phối.

· ZW20-12 (Z) ngoài trời thông minh cao điện áp AC True Air Breaker với chức năng SMS GSM

· Kết hợp với bộ điều khiển công tắc chia ZW20-12 (F) Bộ chia điện áp cao AC ngoài trời.

Đá móc GW9 là một loại công tắc điện được sử dụng để cô lập một phần của một đường truyền điện trên không để bảo trì hoặc sửa chữa.chẳng hạn như những người được sử dụng bởi các nhà cung cấp điện để truyền điện qua khoảng cách dài.

Cây móc được gắn trên một cấu trúc trên cao, chẳng hạn như một tháp truyền tải hoặc cột, và được thiết kế để chịu được điều kiện môi trường khắc nghiệt gặp phải trong các hệ thống điện ngoài trời.Nó có tính năng một chiều dọc, hoặc chuyển động lên và xuống, để kết nối hoặc ngắt kết nối các liên lạc công tắc, thường được làm bằng đồng hoặc vật liệu dẫn điện khác.

Cây móc được thiết kế để cung cấp một sự phá vỡ có thể nhìn thấy trong đường truyền, cho phép nhân viên bảo trì làm việc an toàn trên đường dây mà không có nguy cơ bị điện giật hoặc làm hỏng thiết bị.Nó thường được sử dụng cùng với các thiết bị an toàn khác, chẳng hạn như các công tắc nối đất và ngăn sóng, để bảo vệ hệ thống điện và những người làm việc trên đó.

Hiệu ứng đôi khi sử dụng khi GW9-10 series isolator swich có thể được sử dụng với các bộ ngắt mạch chân không.



Đặc điểm của bộ điều khiển:

Các bộ điều khiển đầu cuối thông minh có các chức năng như bảo vệ, điều khiển tự động, kiểm tra / truy vấn, truyền thông và quản lý phần mềm.

1- Chức năng toàn diện:

• Thực hiện hoàn hảo các chức năng khác nhau như bảo vệ mạch, điều khiển từ xa, báo động và giám sát từ xa.

2Chi phí thấp và thực tế:

• Không cần đầu tư phần cứng truyền thông trong mạng GSM. Chỉ cần mua thẻ SIM và kích hoạt dịch vụ SMS.

3. Nhiều biện pháp an ninh:

• Sử dụng điện thoại di động được chỉ định, mã hóa thông tin, xác minh mật khẩu và các biện pháp bảo mật khác.

• Mô-đun GSM có thể chỉ định một số di động và chỉ chấp nhận lệnh từ điện thoại liên kết.

• Thông điệp liên lạc cho điều khiển từ xa và các lệnh khác được mã hóa.

• Theo một phương pháp điều khiển từ xa đặt trước xác nhận thực hiện xác minh để đảm bảo an toàn của hệ thống điều khiển và ngăn ngừa sai lệch hoạt động.

4.Cấu hình hệ thống đơn giản:

• Không cần phải cài đặt bất kỳ đường truyền thông hoặc đường truyền thông gỡ lỗi.

• Chỉ cần cài đặt trạm giám sát thông minh SMS đúng cách, chèn thẻ SIM, đặt số di động được chỉ định và hệ thống sẽ bắt đầu chạy.

5.Mobile giám sát bất cứ lúc nào, bất cứ nơi nào:

• Theo dõi và xem thời gian thực có thể được thực hiện ở bất kỳ vị trí nào có tín hiệu, mà không cần phải có nhân viên đồn trú để theo dõi.



Ứng dụng:

1. Chuyển mạch ngắt kết nối và ngắt kết nối: Máy ngắt mạch ZW20-12 ((F) có thể được sử dụng như một công tắc ngắt kết nối hoặc công tắc liên lạc trong cấu hình mạng vòng của hệ thống phân phối điện.Nó cho phép mở và đóng mạch trong bảo trì hoặc tình trạng lỗi.

2Thiết bị chuyển đổi tự động: Nó phục vụ như một thiết bị chuyển đổi tự động, cho phép thực hiện chuyển đổi tải trong cấu hình mạng vòng.Tính năng này làm tăng tính linh hoạt và hiệu quả của phân phối điện.

3.Border Switch: Trong các tuyến nhánh của nguồn điện, bộ ngắt mạch ZW20-12 ((F) có thể hoạt động như một công tắc biên giới hoặc "chó canh"." Nó giúp giám sát và bảo vệ các tuyến nhánh chống lại lỗi và điều kiện bất thường.

4. Recloser và Sectionalizer: Máy ngắt mạch có thể hoạt động như một recloser và sectionalizer trong các mạng lưới phân phối trên không.Nó tự động khôi phục điện sau khi lỗi tạm thời và cô lập các phần bị lỗi để giảm thiểu tác động của việc mất điện..

5. Mạng phân phối: Máy cắt mạch này phù hợp với các mạng phân phối ngoài trời, nơi điện áp cao được phân phối đến nhiều địa điểm.Nó giúp đảm bảo hoạt động đáng tin cậy và an toàn bằng cách ngắt dòng lỗi và cô lập các phần bị lỗi của mạng.
6Đường sắt: Máy cắt mạch này được sử dụng trong các hệ thống điện áp cao ngoài trời liên quan đến điện hóa đường sắt. Nó đảm bảo nguồn cung cấp năng lượng an toàn và đáng tin cậy cho hệ thống đường sắt,bao gồm các hệ thống dây chuyền trên không và các trạm phụ kéo.


Cấu trúc:

1Thiết bị bảo vệ và giám sát relé dựa trên máy vi tính là một hệ thống công nghệ tiên tiến hoạt động như bộ điều khiển trung tâm cho hệ thống ngắt mạch.Bằng cách sử dụng công nghệ vi tính tiên tiếnThiết bị này đóng một vai trò quan trọng trong việc đảm bảo an toàn và độ tin cậy của hệ thống điện mà nó được tích hợp.
2Bộ điều khiển được thiết kế đặc biệt để chịu được các điều kiện môi trường khác nhau và được trang bị khả năng chống thời tiết mạnh mẽ.Tính năng này cho phép nó hoạt động đáng tin cậy trong điều kiện thời tiết khắc nghiệt như nhiệt độ cực đoan, mưa lớn và độ ẩm cao.đảm bảo chức năng của nó ngay cả trong môi trường ẩm ướt hoặc ẩm ướt, nơi độ ẩm có thể gây ra mối quan tâm.
4Để thiết lập một kết nối an toàn và đáng tin cậy, bộ điều khiển được kết nối với cơ thể chuyển đổi bằng cách sử dụng các đầu nối hàng không.làm cho chúng trở thành sự lựa chọn lý tưởng cho các ứng dụng quan trọng như bảo vệ và giám sát relayCác kết nối này đảm bảo giao tiếp và chức năng thích hợp giữa bộ điều khiển và công tắc, tăng hiệu suất tổng thể và độ tin cậy của hệ thống.
5Bộ điều khiển vượt trội trong độ tin cậy kết nối, giảm thiểu nguy cơ mất tín hiệu hoặc gián đoạn.quan trọng đối với hoạt động đúng đắn của hệ thống bảo vệ và giám sát rơle.6 Bằng cách duy trì mức độ bảo vệ cao, bộ điều khiển bảo vệ tính toàn vẹn và độ chính xác của các chức năng bảo vệ và giám sát rơle,ngăn ngừa bất kỳ lỗi hoặc sự khác biệt tiềm ẩn nào có thể gây nguy hiểm cho an toàn tổng thể của hệ thống điện.

Điều kiện:

1. Máy ngắt mạch chân không tự động ZW20-12 ((F) được thiết kế để hoạt động đáng tin cậy trong phạm vi nhiệt độ không khí xung quanh rộng, từ -40 °C đến +70 °C.Độ chịu nhiệt độ này đảm bảo rằng bộ ngắt mạch có thể hoạt động hiệu quả trong các điều kiện khí hậu khác nhau.

2Bộ ngắt mạch phù hợp để lắp đặt ở độ cao không quá 3000 mét so với mực nước biển.

3.ZW20-12(F) bộ ngắt mạch được xây dựng để chịu được ô nhiễm không khí xung quanh do bụi, khói, khí ăn mòn, hơi nước hoặc phun muối.Nó được thiết kế để đáp ứng các tiêu chuẩn mức độ ô nhiễm lớp IV, đảm bảo rằng bộ ngắt mạch vẫn kiên cường và hoạt động ngay cả trong môi trường khó khăn và ăn mòn.

4Với độ chịu đựng tốc độ gió tối đa là 34 m / s (tương đương với 700 Pa trên bề mặt xi lanh), bộ ngắt mạch có thể chịu được gió mạnh mà không ảnh hưởng đến hiệu suất hoặc sự ổn định của nó.Sự chống lại tốc độ gió này đảm bảo hoạt động đáng tin cậy của bộ ngắt mạch trong điều kiện thời tiết khắc nghiệt.

5Các bộ ngắt mạch được thiết kế để giảm thiểu tác động của rung động bên ngoài hoặc chuyển động mặt đất trên hiệu suất của nó.Cấu trúc và cơ chế bên trong của nó được thiết kế để hấp thụ và làm giảm rung động, đảm bảo rằng bộ ngắt mạch không bị ảnh hưởng bởi các nhiễu bên ngoài.

6. ZW20-12 ((F) bộ ngắt mạch được thiết kế để hạn chế nhiễu điện từ gây ra (EMI) trong hệ thống phụ.,đảm bảo rằng bộ ngắt mạch không tạo ra các nhiễu điện từ quá mức có thể ảnh hưởng đến hoạt động của các thiết bị kết nối khác.




Các thông số kỹ thuật:

ZW20-12 ((F)

GW9-10
