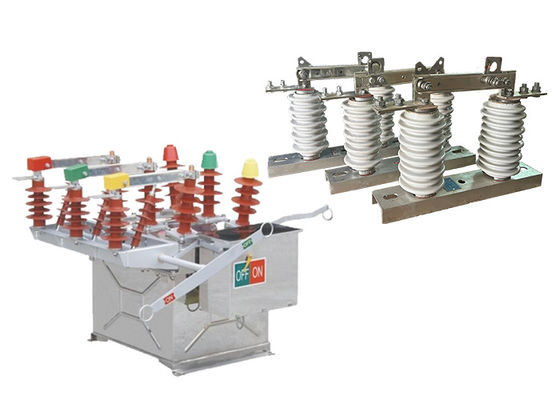

Máy ngắt mạch chân không tự động điện áp cao ngoài trời AC thép không gỉ gốm được sử dụng với các công tắc ngắt kết nối nhóm
Mô tả sản phẩm:
Các bộ ngắt mạch ZW8-12 được thiết kế để tuân thủ các tiêu chuẩn quốc tế và được sản xuất bằng cách sử dụng công nghệ tiên tiến.và một dòng ngắt mạch ngắn lên đến 20kA.
Bộ ngắt mạch bao gồm một số thành phần chính, bao gồm bộ ngắt chân không, cơ chế hoạt động và hệ thống điều khiển.Máy ngắt chân không là trái tim của bộ ngắt mạch và chịu trách nhiệm ngắt dòng điệnNó được thiết kế để hoạt động trong chân không, giúp ngăn ngừa cung và đảm bảo hoạt động đáng tin cậy.
Cơ chế hoạt động chịu trách nhiệm mở và đóng bộ ngắt mạch và có thể được vận hành bằng tay hoặc điện.Hệ thống điều khiển giám sát bộ ngắt mạch và cung cấp phản hồi cho người vận hành, cho phép họ theo dõi tình trạng của bộ ngắt và phát hiện các lỗi.
Máy cắt mạch ZW8-12 được thiết kế để đáng tin cậy cao và đòi hỏi bảo trì tối thiểu. Nó có tuổi thọ lâu và có khả năng chịu được môi trường ngoài trời khắc nghiệt,làm cho nó phù hợp để sử dụng trong một loạt các ứng dụng.
Một công tắc ngắt điện áp cao là một công tắc điện được thiết kế để cô lập một phần của một mạng hoặc hệ thống điện từ phần còn lại của hệ thống cho mục đích bảo trì hoặc sửa chữa.Nó thường được sử dụng trong hệ thống truyền tải và phân phối điện áp cao.
Các công tắc được thiết kế để mở và đóng trong điều kiện bình thường hoặc bất thường, chẳng hạn như một lỗi hoặc quá mức.nó tách phần của hệ thống ra khỏi phần còn lại của mạng, ngăn chặn dòng điện vào phần đó.
Các công tắc ngắt điện áp cao thường được thiết kế để hoạt động ở điện áp từ 600 volt đến 765.000 volt, và chúng có thể được vận hành bằng tay hoặc tự động.Chúng thường được lắp đặt trong các trạm phụ hoặc trên các cột điện, và chúng là một thành phần quan trọng của cơ sở hạ tầng lưới điện.
Hiệu ứng gấp đôi khi sử dụng khi GW9-10 series isolator swich có thể được sử dụng với các bộ ngắt mạch chân không!!
Tính năng:
1Năng lượng định: Máy cắt mạch ZW8-12 được thiết kế cho các ứng dụng điện áp trung bình và có điện áp định mức 12 kilovolts (kV).Nó phù hợp với các hệ thống điện hoạt động ở mức điện áp này.
2Công nghệ ngắt chân không: Máy ngắt mạch này sử dụng các bộ ngắt chân không làm môi trường tắt cung.Máy ngắt chân không có hiệu quả cao trong việc dập tắt các vòng cung và cung cấp độ bền điện áp tuyệt vời, đảm bảo gián đoạn đáng tin cậy của dòng điện áp trung bình.
3Thiết kế nhỏ gọn: Máy ngắt mạch ZW8-12 có thiết kế nhỏ gọn và mô-đun, cho phép lắp đặt, bảo trì và tích hợp dễ dàng hơn vào các tập hợp thiết bị chuyển mạch.Kích thước nhỏ cũng giúp tối ưu hóa việc sử dụng không gian trong các thiết bị điện.
4Khả năng phá vỡ cao: Máy ngắt mạch được thiết kế để xử lý khả năng phá vỡ cao, cho phép nó ngắt mạch ngắn và dòng lỗi một cách an toàn.Khả năng phá vỡ của bộ ngắt mạch ZW8-12 thường được chỉ định bởi nhà sản xuất.
5Hoạt động đáng tin cậy: Máy ngắt mạch ZW8-12 được thiết kế để hoạt động đáng tin cậy và đã trải qua các thử nghiệm nghiêm ngặt để đảm bảo hiệu suất và độ bền của nó.Nó kết hợp các vật liệu chất lượng cao và các thành phần kỹ thuật chính xác để đảm bảo hoạt động chuyển đổi ổn định và hiệu quả.
6Các tính năng an toàn: Máy ngắt mạch được trang bị các tính năng an toàn để tăng cường an toàn cho người vận hành và hệ thống.Các chỉ số cơ khí và điện để cung cấp thông tin tình trạng, và màn trập an toàn để ngăn ngừa tiếp xúc vô tình với các bộ phận hoạt động.
7. Điều khiển và giám sát từ xa: Tùy thuộc vào mô hình và nhà sản xuất cụ thể, bộ ngắt mạch ZW8-12 có thể hỗ trợ khả năng điều khiển và giám sát từ xa.Điều này cho phép hoạt động thuận tiện và giám sát của bộ ngắt mạch từ một phòng điều khiển trung tâm hoặc thông qua một hệ thống kiểm soát giám sát và thu thập dữ liệu (SCADA), tăng cường quản lý và bảo trì hệ thống.
Cấu trúc:
1. Các lớp phủ trên của vỏ được xử lý bằng cách sử dụng công nghệ hình thành kéo dài một lần của khuôn, đạt được một mức độ bảo vệ IP4X, độ bền cơ học cao, ngoại hình đẹp,và dễ cài đặtNó không dễ bị rỉ sét và chống ăn mòn.
2. Chuyển đổi ngắt kết nối (không cần thiết) được thiết kế theo đơn vị cơ thể chuyển đổi ZW8, với một điểm ngắt kết nối rõ ràng trong quá trình bảo trì dây chuyền phân phối,và một thiết bị khóa kết nối cơ học giữa công tắc ngắt kết nối và bộ ngắt mạch để ngăn ngừa lỗi hoạt động.
Điều kiện:
1Nhiệt độ môi trường: Máy ngắt mạch được thiết kế để hoạt động trong phạm vi nhiệt độ từ -15 °C đến +40 °C.Điều này có nghĩa là nó có thể hoạt động hiệu quả trong môi trường với nhiệt độ thấp đến -15 °C và cao đến +40 °C.
2Áp lực gió: Máy ngắt mạch có thể chịu được áp lực gió lên đến 700Pa, tương đương với tốc độ gió 34m/s.Điều này đảm bảo rằng bộ ngắt mạch vẫn ổn định và không bị ảnh hưởng bởi gió mạnh.
3Độ cao: Máy ngắt mạch phù hợp để lắp đặt ở độ cao lên đến 1000m so với mực nước biển. Nó được thiết kế để hoạt động đáng tin cậy trong phạm vi độ cao này.
4Độ cường độ địa chấn: Máy ngắt mạch được thiết kế để chịu được các hoạt động địa chấn với mức độ cường độ lên đến 8 trên thang cường độ địa chấn.Điều này đảm bảo rằng nó vẫn hoạt động và không bị ảnh hưởng bởi các rung động địa chấn đến mức này.
Parameter kỹ thuật:
ZW8-12
| Số hàng loạt. | Parameter | Đơn vị | Dữ liệu | ||||||||
| 1 | Điện áp định số | kV | 12 | ||||||||
| 2 | Mức độ cách nhiệt định số | 1min Tăng suất chịu tần số công nghiệp | Thử nghiệm khô | 42 | |||||||
| Thử nghiệm ướt | 34 | ||||||||||
| Điện áp chống sóng sét (Đỉnh) | 75 | ||||||||||
| 3 | Lưu lượng điện | A | 630 | ||||||||
| 4 | Điện cắt mạch ngắn định số | kA | 20 | ||||||||
| 5 | Thời gian ngắt mạch ngắn định số | thời gian | 30 | ||||||||
| 6 | Lượng điện chuyển mạch ngắn định số (đỉnh) | kA | 50 | ||||||||
| 7 | Điểm cao nhất chịu điện | 50 | |||||||||
| 8 | Lưu ý thời gian ngắn | 20 | |||||||||
| 9 | Thời gian ngắn mạch theo định số | S | 4 | ||||||||
| 10 | Thời gian ngắt (Phân tách kích thích riêng) |
Tăng áp hoạt động tối đa | ms | 15-50 | |||||||
| Điện áp hoạt động định số | 30-60 | ||||||||||
| Điện áp hoạt động tối thiểu | |||||||||||
| 11 | Thời gian đóng cửa | 25-50 | |||||||||
| 12 | Thời gian ngắt kết nối hoàn toàn | ≤ 100 | |||||||||
| 13 | Thời gian đốt cung | ≤20 | |||||||||
| 14 | Tuổi thọ cơ khí | thời gian | 10000 | ||||||||
| 15 | Chức năng đóng | J | 70 | ||||||||
| 16 | Sức mạnh đầu vào định số của động cơ lưu trữ năng lượng | W | < 250 | ||||||||
| 17 | Điện áp hoạt động định số/điện áp mạch phụ trợ định số | V | DC220 | ||||||||
| AC220 | |||||||||||
| 18 | Thời gian lưu trữ năng lượng ở điện áp định số | S | <10 | ||||||||
| 19 | Máy giải ly quá dòng | Lưu lượng điện | A | 5 | |||||||
| Độ chính xác của dòng ly nối | % | ±10 | |||||||||
GW9-10
| Số hàng loạt. | Parameter | Đơn vị | Dữ liệu | |||||||||
| 1 | Điện áp định số | kV | 12 | |||||||||
| 2 | Lưu lượng điện | Mô hình số. | (H) GW9-12 ((W)/630-20 | A | 630 | |||||||
| (H) GW9-12(W)/1000-20 | 1000 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 1250 | |||||||||||
| 3 | 4s Tiếp tục chịu điện | Mô hình số. | (H) GW9-12 ((W)/630-20 | kA | 50 | |||||||
| (H) GW9-12(W)/1000-20 | 50 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 80 | |||||||||||
| 4 | Mức độ cách nhiệt theo tiêu chuẩn | Điện áp chống chọi với sóng sét (đỉnh) | Xích cực với Trái đất (Hạnh phúc và tiêu cực) |
kV | 75 | |||||||
| Chấn thương đứt gãy (Hạnh phúc và tiêu cực) |
85 | |||||||||||
| Tần số công nghiệp chịu điện áp (1 phút) (giá trị thực tế) |
Xét nghiệm khô/Xét nghiệm ẩm | Xích cực với Trái đất | 42 ((khô) 34 ((nước) |
|||||||||
| Chấn thương đứt gãy | 48 (khô) | |||||||||||
| 48 (khô) | ||||||||||||
| 48 (khô) 40 ((nước) |
||||||||||||
| 5 | Chống mạch chính | μ Ω | 630 | |||||||||
| 1000 | ||||||||||||
| 1250 | ||||||||||||
| 6 | Thời gian sử dụng máy móc | thời gian | 50 | |||||||||
| 50 | ||||||||||||
| 80 | ||||||||||||
