630A Máy ngắt mạch chân không tự động mạnh mẽ 180kg AC 50Hz Máy ngắt mạch giới hạn thiết bị điện công nghiệp
Mô tả sản phẩm:

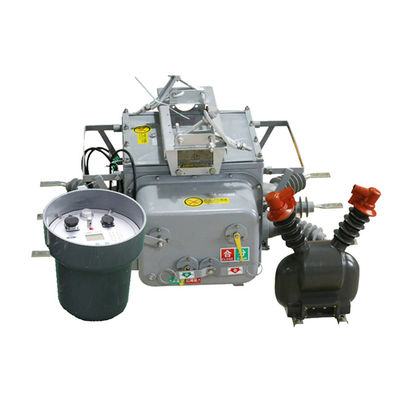

Máy ngắt mạch chân không tự động ZW20-12 ((F) là một loại thiết bị chuyển mạch cao áp ngoài trời AC 50Hz ba pha được thiết kế chủ yếu để sử dụng trong các mạng lưới phân phối ngoài trời 10 kV ở nông thôn và đô thị.Nó phục vụ để xử lý dòng tải, dòng quá tải, dòng mạch ngắn, và các kịch bản tương tự.
Máy ngắt mạch có cấu trúc hộp chung ba pha, bao gồm một số thành phần, bao gồm cơ chế hoạt động, mạch dẫn điện, hệ thống cách nhiệt, yếu tố niêm phong,và một vỏ sòCác thành phần này làm việc cùng nhau để đảm bảo hoạt động hiệu quả và an toàn của bộ ngắt mạch.
Ngoài ra, bộ ngắt ZW20-12 ((F) được trang bị các đầu cuối từ xa thông minh hỗ trợ các ứng dụng tự động hóa phân phối khác nhau, cho phép tăng cường khả năng kiểm soát và giám sát.
Hơn nữa, có một biến thể khác của bộ ngắt mạch này được gọi là ZW20-12 ((Z), đó là một bộ ngắt không khí AC cao áp ngoài trời thông minh. Nó kết hợp chức năng nhắn tin ngắn GSM,cho phép giao tiếp qua tin nhắn văn bản.
Hơn nữa, bộ ngắt ZW20-12 ((F) có thể được kết hợp với bộ điều khiển công tắc phân chia để tạo thành một hệ thống ngắt không khí thực sự cao áp AC ngoài trời.Sự kết hợp này làm tăng chức năng và tính linh hoạt của bộ ngắt mạch, cung cấp khả năng kiểm soát và bảo vệ toàn diện hơn.
Đặc điểm của bộ điều khiển:
1Hệ thống ngắt mạch có thể được trang bị giao diện liên lạc 485/232, cho phép giao tiếp thuận tiện và trao đổi dữ liệu với các thiết bị bên ngoài.nó có thể đạt được giám sát từ xa bằng cách sử dụng công nghệ truyền thông bằng sợi quang hoặc không dâyCác tùy chọn truyền thông này cho phép giám sát và kiểm soát hiệu quả hệ thống bộ ngắt mạch từ các vị trí từ xa.
2Trong trường hợp lỗi vĩnh viễn, hệ thống ngắt mạch tự động kích hoạt chức năng tăng tốc để kích hoạt.Giúp ngăn ngừa thiệt hại hoặc nguy cơ do lỗi gây ra.
3Hệ thống ngắt mạch hỗ trợ cả điều khiển từ xa và khóa lại bằng tay với khả năng tăng tốc để chạy.Nếu người sử dụng khôi phục điện cho đường dây sau khi sửa chữa nó nhưng quên để loại bỏ các công tắc dao nối đất, hệ thống sẽ tự động tăng tốc để chạy như một biện pháp phòng ngừa an toàn.
4Thời gian trì hoãn để đóng lại có thể được điều chỉnh cho cả ba lần cố gắng đóng lại.
5Vòng mạch khởi động / đóng lại của hệ thống ngắt mạch được thiết kế để ngăn chặn các hoạt động sai.Thiết kế này đảm bảo rằng hệ thống phản ứng chính xác với lỗi hoặc bất thường thực sự trong khi giảm thiểu sự xuất hiện của các hành động kích hoạt hoặc đóng lại không cần thiết hoặc không chính xácNó cũng kết hợp chức năng chống khóa lại để tăng cường an toàn và độ tin cậy tổng thể của hệ thống.
6Khả năng đo lường dòng điện theo chuỗi không của hệ thống cho phép nó phân biệt giữa các lỗi xảy ra trong khu vực được bảo vệ và những lỗi bắt nguồn từ bên ngoài khu vực.Sự khác biệt này giúp xác định vị trí chính xác của lỗi và cho phép thực hiện các hành động thích hợp để cô lập lỗi và bảo vệ hệ thống.
7Các chức năng điều khiển từ xa khởi động / khóa lại của hệ thống ngắt mạch được thiết kế để ngăn chặn các hoạt động sai.Thiết kế này đảm bảo rằng các lệnh từ xa để kích hoạt hoặc đóng lại được thực hiện chính xác và đáng tin cậy, giảm nguy cơ hoạt động không chính xác hoặc không mong muốn có khả năng gây nguy hiểm cho an toàn hoặc ổn định hệ thống.
Tính năng:
1 Khả năng chống bẩn mạnh mẽ, khả năng chống chịu nhiệt độ cao và thấp, không có nguy cơ cháy và nổ.
2 cấu trúc hoàn toàn khép kín, hộp chứa khí SF6, niêm phong tốt, phù hợp với nhiệt độ cao và khu vực ẩm.
3 tích hợp CT, dòng điện đầu ra cho thiết bị điều khiển thông minh để phân tích thông tin, và tỷ lệ có thể được điều chỉnh, đầu cuối kết nối kết nối với đầu cuối tương ứng.
Cơ chế hoạt động là mới, đơn giản, kích thước nhỏ, trọng lượng nhẹ, hoạt động an toàn và đáng tin cậy.
5 Vỏ có dấu hiệu nổi bật về "sưu trữ năng lượng", "điểm" và "sự kết hợp" các trạng thái.
Cấu trúc:
1Thiết bị bảo vệ và giám sát rơle dựa trên máy vi tính hoạt động như bộ điều khiển cho hệ thống ngắt mạch.Nó sử dụng công nghệ máy vi tính tiên tiến để cung cấp chính xác và hiệu quả bảo vệ và giám sát các chức năng Relay.
2Bộ điều khiển được thiết kế với sức đề kháng thời tiết mạnh mẽ, cho phép nó chịu được các điều kiện môi trường khác nhau.đảm bảo hoạt động đáng tin cậy ngay cả trong môi trường ẩm ướt hoặc ẩm.
3Để thiết lập một kết nối an toàn và đáng tin cậy, bộ điều khiển được kết nối với cơ thể chuyển đổi bằng cách sử dụng các đầu nối hàng không.đảm bảo giao tiếp và chức năng thích hợp giữa bộ điều khiển và công tắc.
4Bộ điều khiển tự hào về độ tin cậy kết nối tuyệt vời, giảm thiểu nguy cơ mất tín hiệu hoặc gián đoạn.bảo vệ tính toàn vẹn và độ chính xác của hệ thống bảo vệ và giám sát rơle.
Điều kiện môi trường:
1 Nhiệt độ không khí xung quanh: -40 ° C ~ + 70 ° C;
2 Độ cao: không quá 3000 m
3 Không khí xung quanh có thể bị ô nhiễm bởi bụi, khói, khí ăn mòn, hơi hoặc phun muối.
4 Tốc độ gió không vượt quá 34 m / s (tương đương với 700 Pa trên bề mặt xi lanh);
5 Sự rung động hoặc chuyển động mặt đất từ bên ngoài thiết bị chuyển mạch và thiết bị điều khiển là không đáng kể;
6 Phạm vi nhiễu điện từ gây ra trong hệ thống thứ cấp không vượt quá 1,6 kV.
Các thông số kỹ thuật:
| Số hàng loạt. | Parameter | Đơn vị | Dữ liệu | ||||||||
| 1 | Điện áp định số | kV | 12 | ||||||||
| 2 | Mức độ cách nhiệt của vết gãy | Tần số làm việc ((Xét nghiệm khô/Xét nghiệm ẩm) | 48 | ||||||||
| Phạm độ điện áp của thử nghiệm sốc sét (đỉnh) | 85 | ||||||||||
| 3 | Mức độ cách nhiệt đến mặt đất / giai đoạn đến giai đoạn | Tần số làm việc | Thử nghiệm khô | 42 | |||||||
| Thử nghiệm ướt | 34 | ||||||||||
| Phạm độ điện áp của thử nghiệm sốc sét (đỉnh) | 75 | ||||||||||
| 4 | Lưu lượng điện | A | 630, 1250 | ||||||||
| 5 | Điện cắt mạch ngắn định số | kA | 16, 20, 25 | ||||||||
| 6 | Thời gian ngắt dòng điện cắt ngắn | thời gian | 30 | ||||||||
| 7 | Điện lượng chịu nổi ngắn hạn | kA | 16, 20, 25 | ||||||||
| 8 | Thời gian ngắn mạch theo định số | S | 4 | ||||||||
| 9 | Lượng điện đóng mạch ngắn theo định số (đỉnh) | kA | 40, 50, 63 | ||||||||
| 10 | Điểm cao nhất chịu điện | kA | 40, 50, 63 | ||||||||
| 11 | Tuổi thọ cơ khí | thời gian | trên 1000 | ||||||||
| 12 | Lượng điện mở định số | 10000 | |||||||||
| 13 | Trọng lượng ròng | kg | 180 | ||||||||
Parameter kỹ thuật của bộ điều khiển:
| Số hàng loạt. | Parameter | Dữ liệu | ||||||||
| 1 | Điện áp đầu vào Woking | AC220V | ||||||||
| 2 | Tần số hoạt động đầu vào | 50Hz | ||||||||
| 3 | Phạm vi biến động điện áp cho phép cho điện áp đầu vào | ± 20% | ||||||||
| 4 | Tổng năng lượng tiêu thụ của thiết bị | < 10W | ||||||||
| 5 | Giá trị lấy mẫu của dòng điện pha đầu vào | 60-600A | ||||||||
| 6 | Mức ngưỡng hoạt động điện áp thấp | 10-140V | ||||||||
| 7 | Lỗi lấy mẫu cho giá trị điện năng đầu vào | ± 5% | ||||||||
| 8 | Giá trị thời gian trì hoãn bảo vệ quá dòng | 0.1-0.3s | ||||||||
| 9 | Đặt giá trị cho dòng điện không chuỗi | 0.2-6A | ||||||||
| 10 | Thời gian trì hoãn hành động đặt đất | 0-1200s | ||||||||
