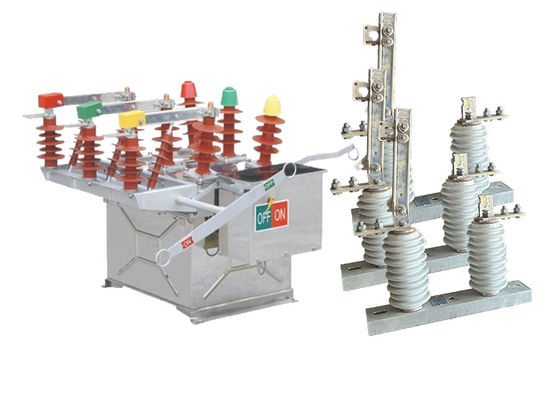

HengAnshun bộ ngắt mạch chân không tự động được sử dụng trong hệ thống phân phối hoạt động với công tắc kết nối điện áp cao
Mô tả sản phẩm:
Bộ ngắt mạch chân không cao áp ngoài trời ZW8-12 là một loại thiết bị chuyển mạch điện thường được sử dụng trong hệ thống truyền tải và phân phối điện.Nó được thiết kế để hoạt động trong môi trường ngoài trời và được đánh giá cho một điện áp tối đa 12kV và tần số 50Hz.
Chức năng chính của bộ ngắt mạch ZW8-12 là ngắt dòng điện trong trường hợp quá tải hoặc lỗi mạch ngắn.Điều này giúp bảo vệ thiết bị điện hạ lưu khỏi bị hư hỏng và ngăn chặn mất điện.
Máy cắt mạch ZW8-12 đặc biệt phù hợp để sử dụng trong hệ thống phân phối cho các mạng điện đô thị và nông thôn hoạt động ở 10kV.Nó là một sản phẩm trưởng thành và đáng tin cậy đã được sử dụng rộng rãi trong ngành công nghiệp điện trong nhiều năm.
Một trong những lợi thế chính của bộ ngắt mạch ZW8-12 là việc sử dụng các bộ ngắt chân không.Máy ngắt chân không có hiệu quả cao trong việc ngắt dòng điện và được biết đến với tuổi thọ dài và yêu cầu bảo trì thấpĐiều này làm cho bộ ngắt mạch ZW8-12 một giải pháp hiệu quả về chi phí và đáng tin cậy cho hệ thống phân phối điện
Các công tắc ngắt kết nối ngoài trời GW9-10 đóng một vai trò quan trọng trong hệ thống truyền tải và phân phối điện cao áp.Chúng được thiết kế đặc biệt để ngắt kết nối mạch từ các nguồn điện của chúng cho mục đích bảo trì hoặc sửa chữa, đảm bảo an toàn cho người lao động thực hiện nhiệm vụ trên hệ thống.
Chức năng chính của một công tắc ngắt kết nối ngoài trời là cách ly mạch khỏi nguồn cung cấp điện.Điều này đạt được thông qua một cột xoay điều khiển mở và đóng của thanh của công tắc hoặc liên lạcBằng cách xoay cột, lưỡi có thể được tham gia hoặc tháo, kết nối hoặc ngắt kết nối mạch hiệu quả.cho phép các nhà khai thác dễ dàng xác định xem mạch có hoạt động hay không.
An toàn của người vận hành là quan trọng nhất khi xử lý hệ thống điện áp cao. Do đó, cột của một công tắc ngắt kết nối ngoài trời thường được chế tạo từ vật liệu không dẫn điện,như sợi thủy tinh hoặc vật liệu tổng hợpSự lựa chọn vật liệu này đảm bảo rằng cột cung cấp cách điện chống lại điện áp cao hiện diện trong hệ thống, bảo vệ người vận hành khỏi sốc điện trong quá trình vận hành công tắc.
Các công tắc ngắt kết nối ngoài trời có sẵn trong các thiết kế và kích thước khác nhau để phù hợp với điện áp và dòng điện của các mạch mà chúng điều khiển.Chúng thường được lắp đặt trên các cột hoặc cấu trúc trong môi trường ngoài trời để dễ tiếp cận và vận hànhKhi được sử dụng cùng với các thiết bị bảo vệ khác như bộ ngắt mạch và bộ bảo hiểm,Các công tắc ngắt kết nối góp phần vào sự an toàn và độ tin cậy tổng thể của hệ thống điện bằng cách cung cấp một phương tiện cô lập và bảo vệ.
Hiệu ứng đôi khi sử dụng khi GW9-10 series isolator swich có thể được sử dụng với các bộ ngắt mạch chân không.
Tính năng:
1. ZW8-12 ngoài trời cao áp AC bộ ngắt mạch chân không có khả năng chống ô nhiễm tăng cường, với cách điện bên trong được thiết kế cho cả không khí và phân tích nhựa epoxy.Hệ thống cách nhiệt này giúp bảo vệ bộ ngắt mạch khỏi các chất ô nhiễm môi trường, đảm bảo hoạt động đáng tin cậy ngay cả trong điều kiện ngoài trời ô nhiễm hoặc khắc nghiệt.
2. ZW8-12 bộ ngắt mạch được trang bị một cơ chế hoạt động lưu trữ năng lượng tên lửa. Cơ chế này sử dụng năng lượng được lưu trữ để vận hành hiệu quả bộ ngắt mạch,cho phép các hoạt động chuyển đổi nhanh chóng và đáng tin cậyCơ chế lưu trữ năng lượng tên lửa tăng hiệu suất tổng thể và độ tin cậy của bộ ngắt mạch.
3Bộ ngắt mạch ZW8-12 có thể được cấu hình với một mặt (bên trái) hoặc hai mặt ngắt tách, cùng với một PT bên ngoài (Potential Transformer).Sự linh hoạt này cho phép các tùy chọn lắp đặt đa năng dựa trên các yêu cầu cụ thể của hệ thốngChuyển đổi tách một bên hoặc hai bên cho phép cách ly dễ dàng của bộ ngắt mạch từ hệ thống điện, trong khi PT bên ngoài tạo điều kiện đo và giám sát điện áp chính xác.
Địa điểm:
Mối quan hệ giữa bộ ngắt mạch chân không ngoài trời và bộ cô lập ngắt điện áp cao ngoài trời nằm trong vai trò bổ sung của chúng trong hệ thống điện:
Ngắt mạch: Máy ngắt mạch chân không chịu trách nhiệm ngắt mạch điện trong quá trình hoạt động bình thường hoặc trong trường hợp lỗi.Nó hoạt động như là phương tiện chính để phá vỡ dòng chảy hiện tạiNgược lại, bộ cô lập ngắt kết nối được sử dụng để cô lập mạch khỏi nguồn điện trong các hoạt động bảo trì hoặc sửa chữa.Nó cung cấp một lớp bảo mật bổ sung bằng cách mở mạch.
Sự phối hợp: Trong hệ thống điện cao áp, bộ ngắt mạch chân không và bộ cách ly thường được phối hợp để làm việc cùng nhau.Các bộ ngắt mạch chịu trách nhiệm phát hiện lỗi và kích hoạt để gián đoạn dòng chảy hiện tại, trong khi bộ cô lập ngắt kết nối được sử dụng để cô lập vật lý mạch và cung cấp một dấu hiệu hiển thị của việc ngắt kết nối.
An toàn và bảo trì: Máy cách ly đóng một vai trò quan trọng trong việc đảm bảo an toàn cho nhân viên bảo trì.Máy cách ly được vận hành để mở mạch và cung cấp một khoảng trống không khí có thể nhìn thấyĐiều này đảm bảo rằng thiết bị được khử năng lượng và an toàn để làm việc.
Cấu trúc:
1. Vacuum Interrupter: Máy ngắt chân không là trái tim của bộ ngắt mạch. Nó bao gồm một liên lạc cố định và một liên lạc di động được niêm phong trong một buồng chân không. Khi bộ ngắt mạch hoạt động,vai trò của bộ ngắt chân không là tắt vòng cung và cung cấp sự gián đoạn đáng tin cậy của dòng điện.
2Cơ chế hoạt động: Máy ngắt mạch được trang bị một cơ chế hoạt động chịu trách nhiệm mở và đóng các liên lạc. Nó có thể sử dụng các cơ chế khác nhau như cơ chế xuân,cơ chế thủy lựcCơ chế hoạt động đảm bảo hoạt động trơn tru và đáng tin cậy của bộ ngắt mạch.
3Khung cách nhiệt: Máy ngắt mạch được đặt trong một vỏ cách nhiệt, cung cấp sự bảo vệ chống lại các yếu tố bên ngoài như độ ẩm, bụi và chất gây ô nhiễm.Khung thường được làm bằng vật liệu cách nhiệt chất lượng cao để duy trì sức mạnh điện áp và tính cách nhiệt cần thiết.
4Hệ thống kiểm soát và bảo vệ: Máy ngắt mạch ZW8-12 kết hợp một hệ thống kiểm soát và bảo vệ để giám sát và kiểm soát hoạt động của nó.và các thiết bị điều khiển để phát hiện các điều kiện bất thường, cung cấp đầu vào tín hiệu, và bắt đầu mở hoặc đóng bộ ngắt mạch.
5. Kết nối đầu cuối: Máy ngắt mạch có đầu cuối kết nối cho các kết nối điện vào và ra.cho phép dòng điện chảy qua bộ ngắt mạch.
6Các thành phần phụ trợ và điều khiển: Các thành phần phụ trợ và điều khiển bổ sung có thể có trong bộ ngắt mạch để tăng chức năng của nó.Máy biến áp, biến áp dòng điện và các phụ kiện khác cần thiết để giám sát, đo lường và kiểm soát các thông số điện.
Ưu điểm:
1Nó được trang bị cơ chế vận hành lưu trữ năng lượng bồn phun loại CT23.
2.ZW8-12G bao gồm bộ ngắt ZW8-12 và bộ cách ly, được gọi là bộ ngắt kết hợp, có thể được sử dụng làm bộ cắt.
3Cấu trúc của bộ ngắt là ba giai đoạn lắp ráp trong một thùng, ba giai đoạn chân không cung-tắt buồng bao bọc trong thùng kim loại, vật liệu cách nhiệt giữa các giai đoạn và giai đoạn để mỗi làm từ SMC.
4Hiệu suất đáng tin cậy, và sức mạnh cách nhiệt cao.
Ứng dụng:
1Phân phối điện: Các bộ ngắt mạch chân không ngoài trời được sử dụng rộng rãi trong các hệ thống phân phối điện để chuyển đổi và bảo vệ các bộ biến đổi phân phối, bộ cấp và các thiết bị khác.Chúng thường được lắp đặt trên các cột ngoài trời, trạm phụ, và thiết bị chuyển mạch.
2Năng lượng tái tạo quy mô tiện ích: Các bộ ngắt mạch chân không ngoài trời được sử dụng trong các dự án năng lượng tái tạo quy mô tiện ích, chẳng hạn như các trang trại gió và mặt trời, để chuyển đổi và bảo vệ các biến tần và thiết bị khác.
3Các hệ thống đường sắt: Các bộ ngắt mạch chân không ngoài trời được sử dụng trong các hệ thống đường sắt, chẳng hạn như hệ thống tín hiệu và cơ sở hạ tầng đường sắt, để chuyển đổi và bảo vệ thiết bị điện.
4Hoạt động khai thác mỏ: Máy ngắt mạch chân không ngoài trời được sử dụng trong hoạt động khai thác mỏ để chuyển đổi và bảo vệ thiết bị điện trong môi trường ngoài trời khắc nghiệt.
5Ngành công nghiệp dầu khí: Các bộ ngắt mạch chân không ngoài trời được sử dụng trong ngành công nghiệp dầu khí để chuyển đổi và bảo vệ thiết bị điện, chẳng hạn như máy bơm, máy nén và đường ống.
Parameter kỹ thuật:
ZW8-12
| Số hàng loạt. | Parameter | Đơn vị | Dữ liệu | ||||||||
| 1 | Điện áp định số | kV | 12 | ||||||||
| 2 | Mức độ cách nhiệt định số | 1min Tăng suất chịu tần số công nghiệp | Thử nghiệm khô | 42 | |||||||
| Thử nghiệm ướt | 34 | ||||||||||
| Điện áp chống sóng sét (Đỉnh) | 75 | ||||||||||
| 3 | Lưu lượng điện | A | 630 | ||||||||
| 4 | Điện cắt mạch ngắn định số | kA | 20 | ||||||||
| 5 | Thời gian ngắt mạch ngắn định số | thời gian | 30 | ||||||||
| 6 | Lượng điện chuyển mạch ngắn định số (đỉnh) | kA | 50 | ||||||||
| 7 | Điểm cao nhất chịu điện | 50 | |||||||||
| 8 | Lưu ý thời gian ngắn | 20 | |||||||||
| 9 | Thời gian ngắn mạch theo định số | S | 4 | ||||||||
| 10 | Thời gian ngắt (Phân tách kích thích riêng) |
Tăng áp hoạt động tối đa | ms | 15-50 | |||||||
| Điện áp hoạt động định số | 30-60 | ||||||||||
| Điện áp hoạt động tối thiểu | |||||||||||
| 11 | Thời gian đóng cửa | 25-50 | |||||||||
| 12 | Thời gian ngắt kết nối hoàn toàn | ≤ 100 | |||||||||
| 13 | Thời gian đốt cung | ≤20 | |||||||||
| 14 | Tuổi thọ cơ khí | thời gian | 10000 | ||||||||
| 15 | Chức năng đóng | J | 70 | ||||||||
| 16 | Sức mạnh đầu vào định số của động cơ lưu trữ năng lượng | W | < 250 | ||||||||
| 17 | Điện áp hoạt động định số/điện áp mạch phụ trợ định số | V | DC220 | ||||||||
| AC220 | |||||||||||
| 18 | Thời gian lưu trữ năng lượng ở điện áp định số | S | <10 | ||||||||
| 19 | Máy giải ly quá dòng | Lưu lượng điện | A | 5 | |||||||
| Độ chính xác của dòng ly nối | % | ±10 | |||||||||
GW9-10
| Số hàng loạt. | Parameter | Đơn vị | Dữ liệu | |||||||||
| 1 | Điện áp định số | kV | 12 | |||||||||
| 2 | Lưu lượng điện | Mô hình số. | (H) GW9-12 ((W)/630-20 | A | 630 | |||||||
| (H) GW9-12(W)/1000-20 | 1000 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 1250 | |||||||||||
| 3 | 4s Tiếp tục chịu điện | Mô hình số. | (H) GW9-12 ((W)/630-20 | kA | 50 | |||||||
| (H) GW9-12(W)/1000-20 | 50 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 80 | |||||||||||
| 4 | Mức độ cách nhiệt theo tiêu chuẩn | Điện áp chống chọi với sóng sét (đỉnh) | Xích cực với Trái đất (Hạnh phúc và tiêu cực) |
kV | 75 | |||||||
| Chấn thương đứt gãy (Hạnh phúc và tiêu cực) |
85 | |||||||||||
| Tần số công nghiệp chịu điện áp (1 phút) (giá trị thực tế) |
Xét nghiệm khô/Xét nghiệm ẩm | Xích cực với Trái đất | 42 ((khô) 34 ((nước) |
|||||||||
| Chấn thương đứt gãy | 48 (khô) | |||||||||||
| 48 (khô) | ||||||||||||
| 48 (khô) 40 ((nước) |
||||||||||||
| 5 | Chống mạch chính | μ Ω | 630 | |||||||||
| 1000 | ||||||||||||
| 1250 | ||||||||||||
| 6 | Thời gian sử dụng máy móc | thời gian | 50 | |||||||||
| 50 | ||||||||||||
| 80 | ||||||||||||
