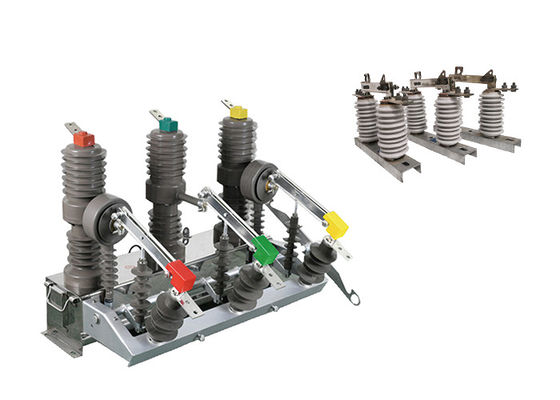

ZW32 12kV HV Bộ ngắt mạch chân không tự động Điện AC Định ranh thông minh Khớp với công tắc cách ly
Mô tả sản phẩm:
Máy ngắt mạch chân không tự động dòng ZW32 là điện áp định số của thiết bị phân phối ngoài trời ba pha AC 50HZ, dòng điện định số của nó là 630A ~ 1250A, dòng điện ngắn là 20kA.Nó chủ yếu sử dụng cho tải dòng, quá chính xác và ngắn dòng điện sử dụng hệ thống điện ngắt và gần mở.Nó phù hợp cho công nghiệp và khai thác mỏ thành lập công ty trong khi mục tiêu của nó là để bảo vệ và kiểm soát hệ thống và dễ dàng để phù hợp với nông thôn và một số nơi hoạt động thường xuyên.
Giới thiệu bộ điều khiển:
1. Với giao diện liên lạc 485 / 232, hoặc thông qua sợi quang, giám sát từ xa không dây; Chức năng tăng tốc sau khi khép lại; khi công tắc nặng,Tự động kích thích gia tốc trong trường hợp lỗi vĩnh viễn;
2.Remote / đóng thủ công để tăng tốc độ trip, và đóng lại: Người dùng gửi điện sau khi sửa chữa đường dây, nếu anh ta quên loại bỏ công tắc nối đất, nên tăng tốc độ trip.
3.Ba thời gian trì hoãn đóng lại có thể được điều chỉnh;
4. Các mạch đóng nhảy áp dụng thiết kế chống lại hoạt động sai và có chức năng chống nhảy;
5Điện dòng không có chuỗi có thể phân biệt giữa các lỗi trong và ngoài khu vực;
6Chuyển đổi điều khiển từ xa được thiết kế để ngăn chặn hoạt động sai.
Tính năng:
1.Cấu trúc đóng hoàn toàn kiểu trụ ba pha với hiệu suất niêm phong cao.
A. Hiệu suất phá vỡ ổn định và đáng tin cậy, không có nguy cơ cháy hoặc nổ; không cần bảo trì, kích thước nhỏ, trọng lượng nhẹ và tuổi thọ dài.
B. Hiệu suất chống ẩm và sương rất tốt, đặc biệt phù hợp để sử dụng trong các khu vực lạnh hoặc ẩm.
C. Các vật liệu nhập khẩu có hiệu suất cách nhiệt tốt, chống nhiệt độ cao, chống tia cực tím và chống lão hóa.
2Cơ chế hoạt động xuân thu nhỏ hiệu quả và đáng tin cậy.
A. Động cơ lưu trữ năng lượng có mức tiêu thụ năng lượng thấp cho các hoạt động mở và đóng; cơ chế sử dụng phương pháp truyền trực tiếp với ít thành phần hơn, dẫn đến độ tin cậy cao.
B. Cơ chế hoạt động được đặt trong một hộp niêm phong để ngăn ngừa gỉ hiệu quả và cải thiện độ tin cậy của cơ chế.
3- Điều khiển thuận tiện và linh hoạt và hiệu suất kết hợp tự do.
A. Nó có thể được vận hành bằng tay để phá vỡ hoặc sử dụng điện để mở và đóng, cũng như điều khiển từ xa từ một vị trí từ xa.
B. Nó có thể được ghép nối với một bộ điều khiển thông minh để đạt được tự động hóa phân phối hoặc kết hợp với một bộ điều khiển khóa lại để tạo thành một bộ khóa lại hoặc phân khúc tự động.
C. Nó có thể được trang bị các bộ biến áp dòng điện hai hoặc ba pha để bảo vệ quá dòng hoặc mạch ngắn.
D. Nó có thể cung cấp tín hiệu thu thập dòng điện cho các bộ điều khiển thông minh và có thể được trang bị bộ biến đổi dòng điện theo yêu cầu của người dùng.
E. Nó có thể được trang bị một công tắc cách ly ba giai đoạn với một thiết bị khóa chống lỗi hoạt động tích hợp;Nó cũng có thể được cài đặt với các chất cô lập trụ cột arrester sóng để bảo trì dễ dàng.
Ưu điểm:
1Thiết kế nhỏ gọn: Máy cắt mạch chân không ZW32-12 được thiết kế với kích thước nhỏ, cho phép sử dụng không gian hiệu quả trong các thiết bị điện.Thiết kế nhỏ gọn của nó làm cho nó phù hợp với các cài đặt nơi không gian hạn chế, chẳng hạn như trong các trạm phụ nhỏ gọn hoặc phòng thiết bị chuyển mạch.
2Xây dựng nhẹ: Máy ngắt mạch ZW32-12 được xây dựng bằng vật liệu nhẹ, làm giảm trọng lượng tổng thể.,và lắp đặt, giảm thiểu nỗ lực vật lý cần thiết trong quá trình lắp đặt và bảo trì.
3Hoạt động không cần bảo trì: Máy cắt mạch chân không ZW32-12 được thiết kế để hoạt động không cần bảo trì.không đòi hỏi phải bảo trì thường xuyên hoặc thay thế các phương tiện dập cungTính năng này làm giảm nhu cầu về các hoạt động bảo trì thường xuyên, tiết kiệm thời gian và nguồn lực.
4Các biện pháp chống ngưng tụ: Máy ngắt mạch ZW32-12 kết hợp các biện pháp chống ngưng tụ để ngăn ngừa sự tích tụ ẩm và ngưng tụ bên trong thiết bị.Các biện pháp này có thể bao gồm việc sử dụng vật liệu chống ẩm, kỹ thuật niêm phong và hệ thống thông gió để đảm bảo hoạt động đáng tin cậy ngay cả trong môi trường ẩm.
5Chống chống thời tiết xấu và môi trường bẩn: Máy ngắt mạch ZW32-12 được thiết kế để chịu được điều kiện thời tiết xấu và môi trường bẩn.Nó được xây dựng bằng vật liệu mạnh mẽ và lớp phủ bảo vệ giúp chống ẩmĐiều này đảm bảo độ tin cậy và hiệu suất của bộ ngắt mạch, ngay cả trong môi trường ngoài trời hoặc công nghiệp đầy thách thức.
Ứng dụng:
1Các hệ thống năng lượng tái tạo: Máy ngắt mạch chân không ZW32-12 thường được sử dụng trong các hệ thống năng lượng tái tạo như nhà máy năng lượng mặt trời và trang trại gió.Nó cung cấp bảo vệ và kiểm soát cho việc phân phối điện được tạo ra từ các nguồn tái tạo, đảm bảo hoạt động hiệu quả và đáng tin cậy của hệ thống.
2Trung tâm dữ liệu: Với nhu cầu ngày càng tăng đối với các trung tâm dữ liệu, bộ ngắt mạch chân không đóng một vai trò quan trọng trong việc bảo vệ cơ sở hạ tầng điện quan trọng.Nó bảo vệ hệ thống phân phối điện trong trung tâm dữ liệu, ngăn ngừa thiệt hại tiềm ẩn do lỗi và đảm bảo nguồn cung cấp điện không bị gián đoạn cho thiết bị nhạy cảm.
3Bệnh viện và cơ sở y tế: Máy ngắt mạch chân không ZW32-12 được sử dụng trong bệnh viện và cơ sở y tế để bảo vệ hệ thống điện và thiết bị y tế.Nó cung cấp sự gián đoạn mạch đáng tin cậy và bảo vệ chống lại các mối nguy tiềm tàng, đảm bảo hoạt động liên tục của các dịch vụ y tế quan trọng.
4Các tòa nhà thương mại và dân cư: Máy ngắt mạch chân không được sử dụng trong các tòa nhà thương mại và dân cư để phân phối và bảo vệ điện.Nó đảm bảo an toàn của hệ thống điện, ngăn ngừa quá tải và mạch ngắn, và giảm thiểu nguy cơ cháy điện.
5Hệ thống đường sắt: Máy cắt mạch chân không ZW32-12 cũng được sử dụng trong hệ thống đường sắt để bảo vệ và điều khiển các thiết bị điện, bao gồm hệ thống tín hiệu, nguồn điện kéo,và các trạm phụNó đảm bảo hoạt động an toàn và đáng tin cậy của cơ sở hạ tầng đường sắt, góp phần vào hiệu quả và hiệu suất tổng thể của hệ thống.
6Ngành công nghiệp dầu khí: Máy ngắt mạch chân không được sử dụng trong ngành công nghiệp dầu khí để bảo vệ thiết bị điện trong các nhà máy lọc dầu, đường ống và các nền tảng ngoài khơi.Nó đảm bảo hoạt động an toàn trong môi trường nguy hiểm và bảo vệ chống lại các lỗi điện tiềm ẩn.
Parameter kỹ thuật:
| Số hàng loạt. | Parameter | Đơn vị | Dữ liệu | |||||||||
| 1 | Điện áp định số | kV | 12 | |||||||||
| 2 | Mức độ cách nhiệt của vết gãy | Tần số làm việc ((Xét nghiệm khô/Xét nghiệm ẩm) | 48 | |||||||||
| Phạm độ điện áp của thử nghiệm sốc sét (đỉnh) | 85 | |||||||||||
| 3 | Mức độ cách nhiệt đến mặt đất / giai đoạn đến giai đoạn | Tần số làm việc | Thử nghiệm khô | 42 | ||||||||
| Thử nghiệm ướt | 34 | |||||||||||
| Phạm độ điện áp của thử nghiệm sốc sét (đỉnh) | 75 | |||||||||||
| 4 | Lưu lượng điện | A | 630 | |||||||||
| 5 | Lượng điện ổn định nhiệt (giá trị thực tế) | kA | 20 | |||||||||
| 6 | Điện cắt ngắn định số (giá trị thực tế) | 25 | ||||||||||
| 7 | Thời gian ổn định nhiệt định | s | 4 | |||||||||
| 8 | Lượng điện đóng mạch ngắn (đỉnh) | kA | 63 | |||||||||
| 9 | Điện ổn định động số (Đỉnh) | |||||||||||
| 10 | Tuổi thọ cơ khí | thời gian | 10000 | |||||||||
| 11 | Lượng điện mở định số | 1000 | ||||||||||
| 12 | Nhiệt độ không khí xung quanh | Nhiệt độ cao nhất | °C | -55 | ||||||||
| Nhiệt độ thấp nhất | +60 | |||||||||||
| Sự khác biệt của nhiệt độ hàng ngày tối đa | K | ≤ 25 | ||||||||||
| 13 | Độ cao | m | ≤ 2500 | |||||||||
| 14 | Độ ẩm | Độ ẩm tương đối trung bình hàng ngày | % | ≤ 95 | ||||||||
| Mức độ ẩm tương đối trung bình hàng tháng | ≤ 90 | |||||||||||
| 15 | Khả năng chống động đất | Tốc độ gia tốc ngang | g | 0.25 | ||||||||
| Tốc độ gia tốc dọc mặt đất | 0.125 | |||||||||||
| Nguyên nhân an toàn | / | 1.67 | ||||||||||
| 16 | Tốc độ gió | m/s | ≤ 35 | |||||||||
| 17 | Độ dày băng | mm | ≤20 | |||||||||
Nó sẽ tăng gấp đôi hiệu ứng sử dụng khi các bộ ngắt mạch sử dụngd với máy ngắt ly.
