Mô tả sản phẩm:


Máy ngắt mạch chân không tự động ZW20-12 ((F) là một thiết bị linh hoạt và thông minh kết hợp các chức năng của bộ ngắt chân không, công tắc tải chân không, khóa lại và phân khúc.Nó được thiết kế để sử dụng trong mạng lưới phân phối 10kV và 13kV, đặc biệt là trong các mạng lưới điện thành phố và nông thôn.
Các thành phần chính của bộ ngắt mạch ZW20-12 ((F) bao gồm bộ ngắt chân không, bộ điều khiển CH-40 và bộ biến áp điện áp bên ngoài.Các bộ ngắt chân không chịu trách nhiệm ngắt và làm cho mạch điện, trong khi bộ điều khiển CH-40 cung cấp chức năng bảo vệ và điều khiển thông minh.

GW9-10 hookstick switch là một công tắc điện được thiết kế để cô lập một phần của một mạng hoặc hệ thống điện từ phần còn lại của hệ thống cho mục đích bảo trì hoặc sửa chữa.Nó thường được sử dụng trong hệ thống truyền tải và phân phối điện áp cao.

Các công tắc được thiết kế để mở và đóng trong điều kiện bình thường hoặc bất thường, chẳng hạn như một lỗi hoặc quá mức.nó tách phần của hệ thống ra khỏi phần còn lại của mạng, ngăn chặn dòng điện vào phần đó.

Các công tắc ngắt điện áp cao thường được thiết kế để hoạt động ở điện áp từ 600 volt đến 765.000 volt, và chúng có thể được vận hành bằng tay hoặc tự động.Chúng thường được lắp đặt trong các trạm phụ hoặc trên các cột điện, và chúng là một thành phần quan trọng của cơ sở hạ tầng lưới điện.

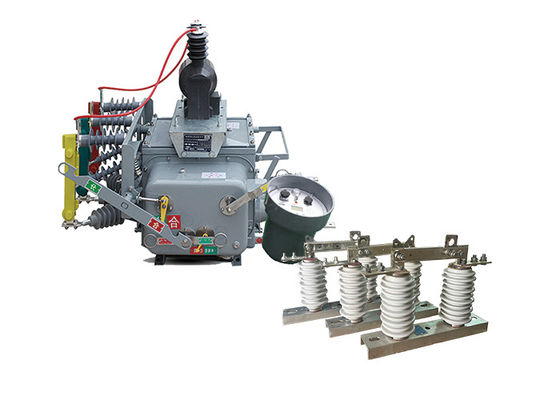

Hiệu ứng đôi khi sử dụng khi GW9-10 series isolator swich có thể được sử dụng với các bộ ngắt mạch chân không.



Đặc điểm của bộ điều khiển:

Các bộ điều khiển đầu cuối thông minh có các chức năng như bảo vệ, điều khiển tự động, kiểm tra / truy vấn, truyền thông và quản lý phần mềm.

1- Chức năng toàn diện:

• Thực hiện hoàn hảo các chức năng khác nhau như bảo vệ mạch, điều khiển từ xa, báo động và giám sát từ xa.

2Chi phí thấp và thực tế:

• Không cần đầu tư phần cứng truyền thông trong mạng GSM. Chỉ cần mua thẻ SIM và kích hoạt dịch vụ SMS.

3. Nhiều biện pháp an ninh:

• Sử dụng điện thoại di động được chỉ định, mã hóa thông tin, xác minh mật khẩu và các biện pháp bảo mật khác.

• Mô-đun GSM có thể chỉ định một số di động và chỉ chấp nhận lệnh từ điện thoại liên kết.

• Thông điệp liên lạc cho điều khiển từ xa và các lệnh khác được mã hóa.

• Theo một phương pháp điều khiển từ xa đặt trước xác nhận thực hiện xác minh để đảm bảo an toàn của hệ thống điều khiển và ngăn ngừa sai lệch hoạt động.

4.Cấu hình hệ thống đơn giản:

• Không cần phải cài đặt bất kỳ đường truyền thông hoặc đường truyền thông gỡ lỗi.

• Chỉ cần cài đặt trạm giám sát thông minh SMS đúng cách, chèn thẻ SIM, đặt số di động được chỉ định và hệ thống sẽ bắt đầu chạy.

5.Mobile giám sát bất cứ lúc nào, bất cứ nơi nào:

• Theo dõi và xem thời gian thực có thể được thực hiện ở bất kỳ vị trí nào có tín hiệu, mà không cần phải có nhân viên đồn trú để theo dõi.




Ứng dụng:

1Hoạt động khai thác mỏ: Chuyển ZW20 được sử dụng trong hoạt động khai thác mỏ để điều khiển và bảo vệ thiết bị điện và mạng lưới phân phối điện trong mỏ ngầm và bề mặt.

2Trung tâm dữ liệu: Chuyển đổi được sử dụng trong các trung tâm dữ liệu để đảm bảo phân phối điện đáng tin cậy và bảo vệ cơ sở hạ tầng CNTT quan trọng.Nó cho phép chuyển tải hiệu quả và bảo vệ chống lại lỗi điện.

3Ngành công nghiệp dầu khí: Chuyển ZW20 được áp dụng trong ngành công nghiệp dầu khí để kiểm soát và bảo vệ thiết bị điện trong nhà máy lọc dầu, đường ống và nền tảng ngoài khơi.

4Các dự án cơ sở hạ tầng: Chuyển đổi được sử dụng trong các dự án cơ sở hạ tầng khác nhau, chẳng hạn như sân bay, cảng biển và sân vận động, để phân phối và bảo vệ năng lượng đáng tin cậy.

5Các cơ sở xử lý nước và nước thải: Chuyển ZW20 được sử dụng trong các cơ sở xử lý nước và nước thải để điều khiển và bảo vệ thiết bị điện trong các trạm bơm, nhà máy xử lý,và mạng lưới phân phối.




Tính năng:

1Khả năng chịu được ô nhiễm mạnh mẽ, chống nhiệt độ cao và thấp, và không có nguy cơ cháy hoặc nổ.

2.Cấu trúc hoàn toàn kín, đầy khí SF6 trong vỏ, hiệu suất niêm phong tuyệt vời, phù hợp để sử dụng trong các khu vực nhiệt độ cao và ẩm.

3Được trang bị một bộ biến áp dòng điện (CT) để phát ra dòng điện cho bộ điều khiển thông minh để phân tích thông tin. Tỷ lệ chuyển đổi có thể điều chỉnh,và các đầu cuối kết nối có thể được kết nối với các ổ cắm đầu cuối tương ứng.

4Cơ chế hoạt động là sáng tạo và đơn giản, với kích thước nhỏ và trọng lượng nhẹ, đảm bảo hoạt động an toàn và đáng tin cậy.

5Vỏ bên ngoài có các chỉ báo rõ ràng cho "lưu trữ năng lượng", "mở" và "khiêm" trạng thái.




Các thông số kỹ thuật:

ZW20-12 ((F)
