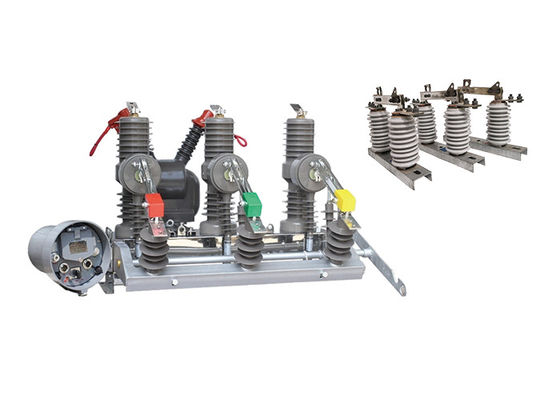

1250A Bộ ngắt mạch điện chân không tự động Bảo trì miễn phí Với bộ điều khiển cho ngoài trời Với công tắc cách ly
Mô tả sản phẩm:
Bộ ngắt mạch chân không tự động này là điện áp định số của thiết bị phân phối ngoài trời ba pha AC 50HZ, dòng điện định số của nó là 630A ~ 1250A, dòng điện ngắn là 20kA.Nó chủ yếu sử dụng cho tải dòng, quá chính xác và ngắn dòng điện sử dụng hệ thống điện ngắt và gần mở.Nó phù hợp cho công nghiệp và khai thác mỏ thành lập công ty trong khi mục tiêu của nó là để bảo vệ và kiểm soát hệ thống và dễ dàng để phù hợp với nông thôn và một số nơi hoạt động thường xuyên.
Giới thiệu bộ điều khiển:
1. Với giao diện liên lạc 485 / 232, hoặc thông qua sợi quang, giám sát từ xa không dây; Chức năng tăng tốc sau khi khép lại; khi công tắc nặng,Tự động kích thích gia tốc trong trường hợp lỗi vĩnh viễn;
2.Remote / đóng thủ công để tăng tốc độ trip, và đóng lại: Người dùng gửi điện sau khi sửa chữa đường dây, nếu anh ta quên loại bỏ công tắc nối đất, nên tăng tốc độ trip.
3.Ba thời gian trì hoãn đóng lại có thể được điều chỉnh;
4. Các mạch đóng nhảy áp dụng thiết kế chống lại hoạt động sai và có chức năng chống nhảy;
5Điện dòng không có chuỗi có thể phân biệt giữa các lỗi trong và ngoài khu vực;
6Chuyển đổi điều khiển từ xa được thiết kế để ngăn chặn hoạt động sai.
Đặc điểm kỹ thuật:
1 cấu trúc đóng hoàn toàn ba giai đoạn với hiệu suất niêm phong cao
A.Hiệu suất phá vỡ ổn định và đáng tin cậy, không có nguy cơ cháy và nổ; không bảo trì, khối lượng nhỏ, trọng lượng nhẹ, tuổi thọ dài.
B.Chống độ ẩm và ngưng tụ mạnh mẽ, đặc biệt phù hợp để sử dụng trong các khu vực lạnh hoặc ẩm.
C.Các vật liệu nhập khẩu có tính cách điện cách tốt, chống nhiệt độ cao, chống tia cực tím, chống lão hóa.
2 Hiệu quả cao và đáng tin cậy cơ chế hoạt động miniaturized skip
A.Công suất của động cơ lưu trữ năng lượng thấp, tiêu thụ năng lượng của cổng thấp, hệ thống truyền động cơ chế áp dụng chế độ truyền động trực tiếp, số lượng các bộ phận nhỏ,và độ tin cậy là cao.
B.Cơ chế hoạt động được đặt trong hộp niêm phong để ngăn ngừa ăn mòn hiệu quả và cải thiện độ tin cậy của cơ chế.
3 Điều khiển thuận tiện và linh hoạt và hiệu suất kết hợp tự do
A.Có thể sử dụng chuyển đổi bằng tay / chia điện và đóng / điều khiển từ xa.
B.Với bộ điều khiển thông minh để đạt được tự động hóa phân phối, hoặc với bộ điều khiển trùng hợp để tạo thành một thiết bị khép lại tự động, thiết bị phân đoạn.
C.Các bộ biến áp dòng hai hoặc ba pha có thể được lắp đặt để bảo vệ quá mức hoặc mạch ngắn.
D.Nó có thể cung cấp tín hiệu thu thập hiện tại cho bộ điều khiển thông minh và cài đặt biến áp hiện tại để đo theo yêu cầu của người dùng.
E.Nó có thể được trang bị công tắc cách ly liên kết ba pha, với thiết bị khóa không bị lỗi, và có thể được kết nối với các chất cách ly cột ngắt sét để bảo trì thuận tiện.
Ưu điểm:
1.Kích thước nhỏ
2. Trọng lượng nhẹ
3Không cần bảo trì.
4- Chống ngưng tụ
5- Phù hợp với điều kiện thời tiết bất lợi và môi trường bẩn
Các thông số kỹ thuật:
| Số hàng loạt. | Parameter | Đơn vị | Dữ liệu | |||||||||
| 1 | Điện áp định số | kV | 12 | |||||||||
| 2 | Mức độ cách nhiệt của vết gãy | Tần số làm việc ((Xét nghiệm khô/Xét nghiệm ẩm) | 48 | |||||||||
| Phạm độ điện áp của thử nghiệm sốc sét (đỉnh) | 85 | |||||||||||
| 3 | Mức độ cách nhiệt đến mặt đất / giai đoạn đến giai đoạn | Tần số làm việc | Thử nghiệm khô | 42 | ||||||||
| Thử nghiệm ướt | 34 | |||||||||||
| Phạm độ điện áp của thử nghiệm sốc sét (đỉnh) | 75 | |||||||||||
| 4 | Lưu lượng điện | A | 630 | |||||||||
| 5 | Lượng điện ổn định nhiệt (giá trị thực tế) | kA | 20 | |||||||||
| 6 | Điện cắt ngắn định số (giá trị thực tế) | 25 | ||||||||||
| 7 | Thời gian ổn định nhiệt định | s | 4 | |||||||||
| 8 | Lượng điện đóng mạch ngắn (đỉnh) | kA | 63 | |||||||||
| 9 | Điện ổn định động số (Đỉnh) | |||||||||||
| 10 | Tuổi thọ cơ khí | thời gian | 10000 | |||||||||
| 11 | Lượng điện mở định số | 1000 | ||||||||||
| 12 | Nhiệt độ không khí xung quanh | Nhiệt độ cao nhất | °C | -55 | ||||||||
| Nhiệt độ thấp nhất | +60 | |||||||||||
| Sự khác biệt của nhiệt độ hàng ngày tối đa | K | ≤ 25 | ||||||||||
| 13 | Độ cao | m | ≤ 2500 | |||||||||
| 14 | Độ ẩm | Độ ẩm tương đối trung bình hàng ngày | % | ≤ 95 | ||||||||
| Mức độ ẩm tương đối trung bình hàng tháng | ≤ 90 | |||||||||||
| 15 | Khả năng chống động đất | Tốc độ gia tốc ngang | g | 0.25 | ||||||||
| Tốc độ gia tốc dọc mặt đất | 0.125 | |||||||||||
| Nguyên nhân an toàn | / | 1.67 | ||||||||||
| 16 | Tốc độ gió | m/s | ≤ 35 | |||||||||
| 17 | Độ dày băng | mm | ≤20 | |||||||||
Nó sẽ tăng gấp đôi hiệu quả sử dụng khi các bộ ngắt mạch được sử dụng với ngắt kết nối cách ly.
