Ba giai đoạn Vcb ngoài trời AC bộ ngắt mạch chân không tự động thép không gỉ với bộ điều khiển thông minh
Mô tả sản phẩm:

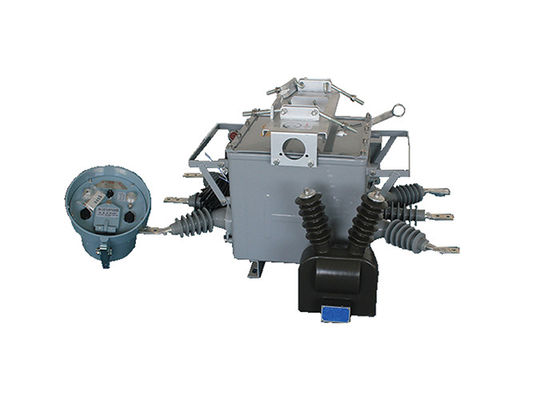

Máy ngắt mạch chân không tự động ZW20-12 ((F) được thiết kế đặc biệt để sử dụng ngoài trời trong các mạng lưới phân phối 10 kV ở nông thôn và đô thị.Nó có khả năng xử lý các kịch bản khác nhau như tải dòng, quá tải hiện tại, và mạch ngắn hiện tại.
Máy ngắt mạch có cấu trúc hộp chung ba giai đoạn, bao gồm các thành phần thiết yếu như cơ chế hoạt động, mạch dẫn điện, hệ thống cách nhiệt, yếu tố niêm phong và vỏ.Các thành phần này hoạt động hài hòa để đảm bảo hoạt động hiệu quả và an toàn của bộ ngắt mạch.
Để tiếp tục tăng cường khả năng điều khiển và giám sát, bộ ngắt ZW20-12 ((F) được trang bị các đầu cuối từ xa thông minh.Các đầu cuối này cho phép tích hợp với các ứng dụng tự động hóa phân phối, cho phép điều khiển từ xa và theo dõi thời gian thực của bộ ngắt mạch.
Ngoài biến thể ZW20-12 ((F), có một tùy chọn khác được gọi là ZW20-12 ((Z).Phiên bản này là một bộ ngắt không khí thông minh ngoài trời cao điện áp AC thực mà kết hợp một chức năng tin nhắn ngắn GSMChức năng này cho phép giao tiếp qua tin nhắn văn bản, cung cấp một phương tiện điều khiển và giao tiếp bổ sung cho bộ ngắt.
Hơn nữa, bộ ngắt ZW20-12 ((F) có thể được kết hợp với bộ điều khiển công tắc chia để tạo ra một hệ thống ngắt không khí thực tế cao áp AC bên ngoài.Sự kết hợp này làm tăng chức năng tổng thể và tính linh hoạt của bộ ngắt mạch, cung cấp khả năng kiểm soát và bảo vệ toàn diện.
Đặc điểm của bộ điều khiển:
1. Có thể được trang bị với 485 / 232 giao diện truyền thông, hoặc thông qua sợi quang, giám sát từ xa không dây; đóng lại chức năng gia tốc: khi chuyển đổi là nặng
2. Tự động gia tốc kích hoạt trong trường hợp thất bại vĩnh viễn
3. điều khiển từ xa / đóng tay tăng tốc độ kích hoạt và khóa khóa lại: nếu người sử dụng sửa chữa đường dây và truyền điện, nếu anh ta quên để loại bỏ phanh dao nối đất,chuyến đi nên được tăng tốc
4Thời gian trì hoãn của ba đóng lại có thể được điều chỉnh.
5. Các mạch tripping thông qua thiết kế của chống lại sai hoạt động và có chức năng ngăn chặn nhảy.
6Điện dòng không có thể bị hỏng trong và ngoài khu vực.
7. Việc mở và đóng điều khiển từ xa áp dụng thiết kế để ngăn ngừa hoạt động sai.
Tính năng:
1.ZW20-12(F) bộ ngắt mạch chân không tự động cho thấy khả năng chịu được ô nhiễm mạnh mẽ. Nó được thiết kế để chống lại tác động của các chất gây ô nhiễm môi trường,đảm bảo hiệu suất đáng tin cậy ngay cả trong điều kiện ô nhiễmNó cũng thể hiện khả năng chống nhiệt độ cao và thấp, cho phép hoạt động trong một phạm vi môi trường nhiệt độ rộng.tăng cường an toàn tổng thể.
2Với cấu trúc hoàn toàn kín, bộ ngắt mạch được lấp đầy với khí SF6 bên trong vỏ.làm cho nó phù hợp với việc triển khai trong các khu vực nhiệt độ cao và ẩm. Khung kín bảo vệ các thành phần bên trong khỏi các yếu tố bên ngoài, đảm bảo hiệu suất tối ưu và tuổi thọ lâu dài.
3. Các bộ ngắt mạch đi kèm với một biến áp dòng (CT) mà đầu ra hiện tại đến bộ điều khiển thông minh để phân tích thông tin. tỷ lệ chuyển đổi của CT là điều chỉnh,cho phép linh hoạt trong việc cấu hình hệ thốngCác đầu cuối kết nối có thể dễ dàng được kết nối với các ổ cắm đầu cuối tương ứng, tạo điều kiện thuận tiện cho quá trình lắp đặt và bảo trì.
4Cơ chế hoạt động của bộ ngắt mạch là sáng tạo và đơn giản, dẫn đến kích thước nhỏ gọn và cấu trúc nhẹ.giảm thiểu nguy cơ trục trặc hoặc thất bạiKích thước nhỏ gọn cũng góp phần tiết kiệm không gian lắp đặt và dễ dàng xử lý.
5Các vỏ bên ngoài của bộ ngắt mạch có các chỉ báo rõ ràng cho "lưu trữ năng lượng", "mở", và "khiêm" trạng thái.cho phép dễ dàng xác định trạng thái hoạt động của bộ ngắt mạchPhản hồi trực quan này làm tăng hiệu quả hoạt động và đảm bảo giám sát chính xác tình trạng của bộ ngắt mạch.
Cấu trúc:
1Thiết bị bảo vệ và giám sát rơle dựa trên máy vi tính hoạt động như bộ điều khiển cho hệ thống ngắt mạch.Nó sử dụng công nghệ máy vi tính tiên tiến để cung cấp chính xác và hiệu quả bảo vệ và giám sát các chức năng Relay.
2Bộ điều khiển được thiết kế với sức đề kháng thời tiết mạnh mẽ, cho phép nó chịu được các điều kiện môi trường khác nhau.đảm bảo hoạt động đáng tin cậy ngay cả trong môi trường ẩm ướt hoặc ẩm.
3Để thiết lập một kết nối an toàn và đáng tin cậy, bộ điều khiển được kết nối với cơ thể chuyển đổi bằng cách sử dụng các đầu nối hàng không.đảm bảo giao tiếp và chức năng thích hợp giữa bộ điều khiển và công tắc.
4Bộ điều khiển tự hào về độ tin cậy kết nối tuyệt vời, giảm thiểu nguy cơ mất tín hiệu hoặc gián đoạn.bảo vệ tính toàn vẹn và độ chính xác của hệ thống bảo vệ và giám sát rơle.
Điều kiện môi trường:
1. Độ cao: 2000 mét
2Nhiệt độ môi trường: ngoài trời -30°C~+55°C
Nhiệt độ trung bình hàng năm cao nhất là 20°C
Nhiệt độ trung bình hàng ngày tối đa là 30 °C
3Độ ẩm tương đối: 95% (25°C)
4Khả năng địa chấn: tăng tốc trên mặt đất 0,3g
Tốc độ gia tốc dọc mặt đất 0,15g
Trong khi hoạt động cho ba sóng sinus
Nguyên nhân an toàn 1.67
5. Trận động đất mạnh: 7 độ
6. Sự khác biệt nhiệt độ hàng ngày tối đa:25°C
7Địa điểm lắp đặt: ngoài trời, đường dây trên không 10kv điểm phân định trách nhiệm người dùng
8Phương pháp thả đất: Điểm trung lập không chạm, thả đất cuộn xoắn mạch và thả đất kháng cự thấp
Các thông số kỹ thuật:
| Số hàng loạt. | Parameter | Đơn vị | Dữ liệu | ||||||||
| 1 | Điện áp định số | kV | 12 | ||||||||
| 2 | Mức độ cách nhiệt của vết gãy | Tần số làm việc ((Xét nghiệm khô/Xét nghiệm ẩm) | 48 | ||||||||
| Phạm độ điện áp của thử nghiệm sốc sét (đỉnh) | 85 | ||||||||||
| 3 | Mức độ cách nhiệt đến mặt đất / giai đoạn đến giai đoạn | Tần số làm việc | Thử nghiệm khô | 42 | |||||||
| Thử nghiệm ướt | 34 | ||||||||||
| Phạm độ điện áp của thử nghiệm sốc sét (đỉnh) | 75 | ||||||||||
| 4 | Lưu lượng điện | A | 630, 1250 | ||||||||
| 5 | Điện cắt mạch ngắn định số | kA | 16, 20, 25 | ||||||||
| 6 | Thời gian ngắt dòng điện cắt ngắn | thời gian | 30 | ||||||||
| 7 | Điện lượng chịu nổi ngắn hạn | kA | 16, 20, 25 | ||||||||
| 8 | Thời gian ngắn mạch theo định số | S | 4 | ||||||||
| 9 | Lượng điện đóng mạch ngắn theo định số (đỉnh) | kA | 40, 50, 63 | ||||||||
| 10 | Điểm cao nhất chịu điện | kA | 40, 50, 63 | ||||||||
| 11 | Tuổi thọ cơ khí | thời gian | trên 1000 | ||||||||
| 12 | Lượng điện mở định số | 10000 | |||||||||
| 13 | Trọng lượng ròng | kg | 180 | ||||||||
Parameter kỹ thuật của bộ điều khiển:
| Số hàng loạt. | Parameter | Dữ liệu | ||||||||
| 1 | Điện áp đầu vào Woking | AC220V | ||||||||
| 2 | Tần số hoạt động đầu vào | 50Hz | ||||||||
| 3 | Phạm vi biến động điện áp cho phép cho điện áp đầu vào | ± 20% | ||||||||
| 4 | Tổng năng lượng tiêu thụ của thiết bị | < 10W | ||||||||
| 5 | Giá trị lấy mẫu của dòng điện pha đầu vào | 60-600A | ||||||||
| 6 | Mức ngưỡng hoạt động điện áp thấp | 10-140V | ||||||||
| 7 | Lỗi lấy mẫu cho giá trị điện năng đầu vào | ± 5% | ||||||||
| 8 | Giá trị thời gian trì hoãn bảo vệ quá dòng | 0.1-0.3s | ||||||||
| 9 | Đặt giá trị cho dòng điện không chuỗi | 0.2-6A | ||||||||
| 10 | Thời gian trì hoãn hành động đặt đất | 0-1200s | ||||||||
