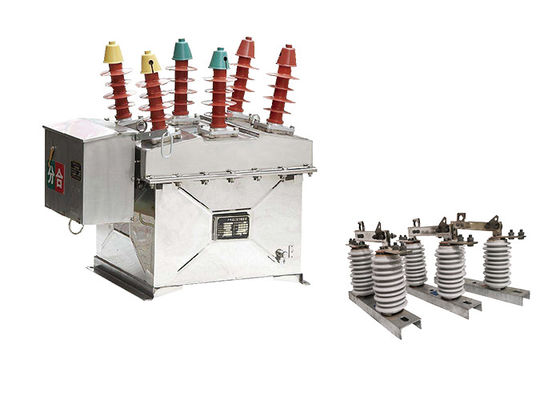

Máy ngắt mạch chân không tự động gắn trên cột 630A/1250A Chuyển bộ ngắt tải chân không ngoài trời thông minh
Mô tả sản phẩm:
Bộ ngắt mạch chân không tự động ZW8-12 được thiết kế để tuân thủ các tiêu chuẩn quốc tế và được sản xuất bằng cách sử dụng công nghệ tiên tiến.có điện lực tối đa 630A, và một dòng ngắt mạch ngắn lên đến 20kA.
Bộ ngắt mạch bao gồm một số thành phần chính, bao gồm bộ ngắt chân không, cơ chế hoạt động và hệ thống điều khiển.Máy ngắt chân không là trái tim của bộ ngắt mạch và chịu trách nhiệm ngắt dòng điệnNó được thiết kế để hoạt động trong chân không, giúp ngăn ngừa cung và đảm bảo hoạt động đáng tin cậy.
Cơ chế hoạt động chịu trách nhiệm mở và đóng bộ ngắt mạch và có thể được vận hành bằng tay hoặc điện.Hệ thống điều khiển giám sát bộ ngắt mạch và cung cấp phản hồi cho người vận hành, cho phép họ theo dõi tình trạng của bộ ngắt và phát hiện các lỗi.
Máy cắt mạch gắn cột ZW8-12 được thiết kế để đáng tin cậy cao và đòi hỏi bảo trì tối thiểu. Nó có tuổi thọ lâu và có khả năng chịu được môi trường ngoài trời khắc nghiệt,làm cho nó phù hợp để sử dụng trong một loạt các ứng dụng.
Tính năng:
Chức năng bảo vệ máy vi tính
1Nó có một chức năng bảo vệ hiện tại ba giai đoạn: chạy nhanh, chạy nhanh giới hạn thời gian và bảo vệ quá mức.
2.Flexible setting of fast and slow timing characteristics. Thiết lập linh hoạt các đặc điểm thời gian nhanh và chậm.
3Người dùng có thể thiết lập các giá trị bảo vệ và sự chậm trễ.
Chức năng khóa lại
1Có thể đặt tối đa ba hoạt động đóng lại.
2Người dùng có thể tự do chọn số lượng các hoạt động khóa lại và khoảng thời gian khóa lại khác nhau.
3Nó có chức năng tăng tốc trước khi đóng lại, tăng tốc sau khi đóng lại và lựa chọn phối hợp liên tục.
Chức năng tái thiết mạng
1. Bao gồm khóa chạy dưới điện áp, tự động khóa lại, không khóa lại trong thời gian ngắn, không khóa lại liên tục, khóa lại dưới điện áp, đặt lại tự động, kích hoạt thời gian ngắn của giá trị bảo vệ chờ,và kích hoạt liên tục giá trị bảo vệ chờ.
2Điều khiển thông minh phân tán có thể được thực hiện theo chức năng đặt trước trong hoạt động mạng vòng.
3Khi một lỗi mạng xảy ra, nó tự động xóa lỗi, cô lập khu vực lỗi, chuyển điện tự động, và khôi phục điện cho khu vực không bị lỗi.
Chức năng đo
1Nó ghi lại điện áp, hiện tại, và dữ liệu hoạt động khác, cũng như các hồ sơ sự kiện.
FTU chức năng
1Nó có thể đạt được bốn chức năng điều khiển từ xa, đo từ xa, tín hiệu từ xa và điều chỉnh từ xa.
2Nó bao gồm điều khiển từ xa, giám sát từ xa các trạng thái khác nhau, hiển thị từ xa các giá trị đo lường khác nhau và hồ sơ sự kiện và điều chỉnh từ xa các giá trị thiết lập khác nhau.
Giao diện và giao thức truyền thông
Bộ điều khiển được trang bị một giao diện dữ liệu và giao thức truyền thông từ xa tiêu chuẩn, hỗ trợ các phương pháp truyền thông khác nhau như sợi, có dây và không dây,phục vụ như một đầu cuối từ xa trong hệ thống tự động hóa phân phối điện.
Chức năng điều khiển từ xa
Nó có thể được trang bị bộ điều khiển từ xa không dây để đạt được các hoạt động mở và đóng từ xa ở khoảng cách gần, với hoạt động an toàn và đáng tin cậy.
Pin dự phòng
1Nó có thể được trang bị pin dự phòng để duy trì hoạt động bình thường trong 12 giờ sau khi mất AC.
Chức năng bảo vệ chuyển đổi điện năng kép
1Nó có điều khiển hỗ trợ năng lượng kép, với chức năng tự động trì hoãn khóa lại khi bật và chức năng tự động trì hoãn khi tắt.
2Mặt đi ra có chức năng không đóng khi có điện, và hai vị trí chuyển đổi được khóa với nhau.
Cấu trúc:
1Công nghệ hình thành kéo dài một lần dựa trên khuôn: Vỏ trên của vỏ được sản xuất bằng cách sử dụng công nghệ hình thành kéo dài một lần tiên tiến,đảm bảo độ bền cơ học caoCông nghệ này cũng tạo thuận lợi cho việc lắp đặt dễ dàng. Ngoài ra, vỏ chống gỉ và ăn mòn.Người sử dụng có thể lựa chọn giữa thép không gỉ hoặc xử lý phun tấm thép chất lượng cao.
2Chuyển đổi ngắt kết nối (Tự chọn): Máy ngắt mạch chân không ZW32-12 cung cấp tính năng ngắt kết nối tùy chọn.Nó phục vụ như một điểm ngắt kết nối thuận tiện và rõ ràng trong quá trình bảo trì đường dây phân phốiĐể ngăn ngừa lỗi hoạt động, một thiết bị khóa kết nối cơ học được kết hợp giữa công tắc ngắt kết nối và bộ ngắt mạch.Điều này đảm bảo tăng cường an toàn và giảm thiểu nguy cơ hoạt động vô tình.
Điều kiện:
1Nhiệt độ môi trường: -40 °C ~ + 70 °C (nhiệt độ trung bình hàng ngày không quá + 40 °C)
2. Độ cao:> 1000m ((tối đa 3000m)
3Độ ẩm môi trường: Độ ẩm tương đối trung bình hàng ngày không quá 95%, độ ẩm tương đối trung bình hàng tháng
4Mức độ ô nhiễm: Mức IV
5Tốc độ gió tối đa: 700Pa (tương đương với tốc độ gió 35m/s)
6. Trận động đất mạnh: cấp 8
Parameter kỹ thuật:
| Số hàng loạt. | Parameter | Đơn vị | Dữ liệu | ||||||||
| 1 | Điện áp định số | kV | 12 | ||||||||
| 2 | Mức độ cách nhiệt định số | 1min Tăng suất chịu tần số công nghiệp | Thử nghiệm khô | 42 | |||||||
| Thử nghiệm ướt | 34 | ||||||||||
| Điện áp chống sóng sét (Đỉnh) | 75 | ||||||||||
| 3 | Lưu lượng điện | A | 630 | ||||||||
| 4 | Điện cắt mạch ngắn định số | kA | 20 | ||||||||
| 5 | Thời gian ngắt mạch ngắn định số | thời gian | 30 | ||||||||
| 6 | Lượng điện chuyển mạch ngắn định số (đỉnh) | kA | 50 | ||||||||
| 7 | Điểm cao nhất chịu điện | 50 | |||||||||
| 8 | Lưu ý thời gian ngắn | 20 | |||||||||
| 9 | Thời gian ngắn mạch theo định số | S | 4 | ||||||||
| 10 | Thời gian ngắt (Phân tách kích thích riêng) |
Tăng áp hoạt động tối đa | ms | 15-50 | |||||||
| Điện áp hoạt động định số | 30-60 | ||||||||||
| Điện áp hoạt động tối thiểu | |||||||||||
| 11 | Thời gian đóng cửa | 25-50 | |||||||||
| 12 | Thời gian ngắt kết nối hoàn toàn | ≤ 100 | |||||||||
| 13 | Thời gian đốt cung | ≤20 | |||||||||
| 14 | Tuổi thọ cơ khí | thời gian | 10000 | ||||||||
| 15 | Chức năng đóng | J | 70 | ||||||||
| 16 | Sức mạnh đầu vào định số của động cơ lưu trữ năng lượng | W | < 250 | ||||||||
| 17 | Điện áp hoạt động định số/điện áp mạch phụ trợ định số | V | DC220 | ||||||||
| AC220 | |||||||||||
| 18 | Thời gian lưu trữ năng lượng ở điện áp định số | S | <10 | ||||||||
| 19 | Máy giải ly quá dòng | Lưu lượng điện | A | 5 | |||||||
| Độ chính xác của dòng ly nối | % | ±10 | |||||||||
