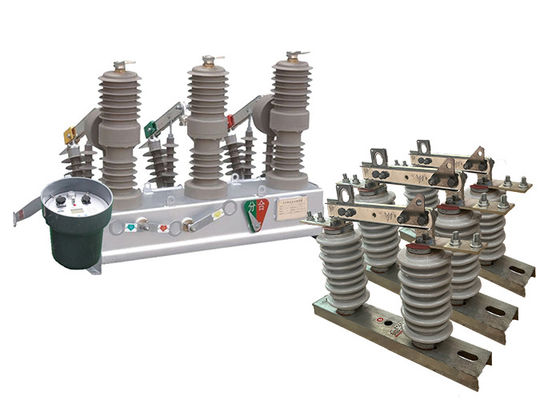

Hoạt động Hookstick Underground Electrical Sectionalizer với Zero Sequence Sensors High Voltage Tự động Reset
Mô tả sản phẩm:
ZW32-12 ((F) tự động thiết lập lại bộ cắt điện là điện áp định số của thiết bị phân phối ngoài trời ba pha AC 50HZ, dòng điện định số của nó là 630A ~ 1250A, dòng ngắn là 20kA.Nó chủ yếu sử dụng cho tải dòng, quá chính xác và ngắn dòng điện sử dụng hệ thống điện ngắt và gần mở.
Nó phù hợp với các công ty công nghiệp và khai thác mỏ trong khi mục tiêu của nó là để bảo vệ và kiểm soát hệ thống và dễ dàng phù hợp với nông thôn và một số nơi hoạt động thường xuyên.
GW9-10 hookstick hoạt động là một công tắc điện được thiết kế để cô lập một phần của một mạng lưới hoặc hệ thống điện từ phần còn lại của hệ thống cho mục đích bảo trì hoặc sửa chữa.Nó thường được sử dụng trong hệ thống truyền tải và phân phối điện áp cao.
Các công tắc được thiết kế để mở và đóng trong điều kiện bình thường hoặc bất thường, chẳng hạn như một lỗi hoặc quá mức.nó tách phần của hệ thống ra khỏi phần còn lại của mạng, ngăn chặn dòng điện vào phần đó.
Các công tắc ngắt điện áp cao thường được thiết kế để hoạt động ở điện áp từ 600 volt đến 765.000 volt, và chúng có thể được vận hành bằng tay hoặc tự động.Chúng thường được lắp đặt trong các trạm phụ hoặc trên các cột điện, và chúng là một thành phần quan trọng của cơ sở hạ tầng lưới điện.
Giới thiệu về bộ điều khiển:
1. Với giao diện liên lạc 485 / 232, hoặc thông qua sợi quang, giám sát từ xa không dây; Chức năng tăng tốc sau khi khép lại; khi công tắc nặng,Tự động kích thích gia tốc trong trường hợp lỗi vĩnh viễn;
2.Remote / đóng thủ công để tăng tốc độ trip, và đóng lại: Người dùng gửi điện sau khi sửa chữa đường dây, nếu anh ta quên loại bỏ công tắc nối đất, nên tăng tốc độ trip.
3.Ba thời gian trì hoãn đóng lại có thể được điều chỉnh;
4. Các mạch đóng nhảy áp dụng thiết kế chống lại hoạt động sai và có chức năng chống nhảy;
5Điện dòng không có chuỗi có thể phân biệt giữa các lỗi trong và ngoài khu vực;
6Chuyển đổi điều khiển từ xa được thiết kế để ngăn chặn hoạt động sai.
Ứng dụng:
1Các trạm phụ: Nó thường được sử dụng trong cả trạm phụ trong nhà và ngoài trời để bảo vệ và kiểm soát phân phối điện áp trung bình.Các bộ ngắt mạch chân không đảm bảo gián đoạn đáng tin cậy của dòng lỗi, dòng quá tải và dòng tải, bảo vệ thiết bị trạm phụ.
2Các doanh nghiệp công nghiệp và khai thác mỏ: Máy ngắt mạch chân không ZW32-12 được sử dụng trong hệ thống phân phối của các doanh nghiệp công nghiệp và khai thác mỏ để bảo vệ động cơ, biến áp,và các thiết bị điện khác từ quá điện và mạch ngắnNó giúp duy trì sự ổn định và an toàn của nguồn cung cấp điện trong các cơ sở này.
3. Mạng điện nông thôn: Do khả năng chịu được hoạt động thường xuyên, bộ ngắt mạch chân không phù hợp để áp dụng trong lưới điện nông thôn. Nó có thể được sử dụng như một công tắc cắt,cho phép phân khúc hiệu quả của lưới điệnNgoài ra, khi được trang bị bộ điều khiển, nó cho phép tự động hóa mạng lưới phân phối, cải thiện độ tin cậy và hiệu quả của hệ thống điện nông thôn.
4Các tòa nhà thương mại: Máy ngắt mạch chân không cũng được sử dụng trong các tòa nhà thương mại để phân phối và bảo vệ điện.ngăn ngừa thiệt hại cho thiết bị và giảm thiểu thời gian chết.
Cấu trúc:
Chuyển bộ ngắt tải bao gồm cột, cơ sở và treo để lắp đặt, cố định và nâng.
1. Các cột cao áp tải ngắt công tắc được trang bị bộ ngắt chân không có hiệu suất ngắt ổn định và đáng tin cậy, không có nguy cơ cháy và nổ, an toàn, không bảo trì, kích thước nhỏ,trọng lượng nhẹ và tuổi thọ dài, vv
Đặc điểm.
2. Các công tắc ngắt tải được bao bọc hoàn toàn, với độ kín tốt, chống ẩm và khử ẩm. Nó phù hợp để sử dụng trong vùng nóng và ẩm.
3Việc đóng và mở công tắc ngắt tải có thể được vận hành bằng tay hoặc điện hoặc từ xa.
4Cơ chế hoạt động là mới, đơn giản, đáng tin cậy, kích thước nhỏ, đời sống cơ học lên đến 10.000 lần, động cơ lưu trữ năng lượng là động cơ nam châm vĩnh viễn DC,mức điện áp là -220V-110V-48V-24V có thể được chọn.
Điều kiện:
1Khả năng tương thích ở độ cao cao: Máy cắt cắt điện tự động ZW32-12 được thiết kế để hoạt động đáng tin cậy ở độ cao lên đến 2000 mét.Nó được thiết kế đặc biệt để chịu được các điều kiện môi trường độc đáo liên quan đến các thiết bị ở độ cao cao, đảm bảo hiệu suất và an toàn của nó trong các thiết lập như vậy.
2Phạm vi nhiệt độ rộng: Máy cắt cắt điện tự động ZW32-12 có khả năng hoạt động trong phạm vi nhiệt độ không khí xung quanh rộng, từ -45 °C đến +40 °C.Nó được xây dựng để xử lý nhiệt độ khắc nghiệt và duy trì chức năng của nó, cung cấp bảo vệ và kiểm soát đáng tin cậy ngay cả trong điều kiện khí hậu khắc nghiệt.tiếp tục đảm bảo tính thích hợp của nó cho môi trường nhiệt độ năng động.
3Chống gió: Với giới hạn tốc độ gió lên đến 35 m/s, máy cắt điện tự động ZW32-12 cho thấy khả năng chống gió tuyệt vời.Nó có thể chịu được gió mạnh thường gặp trong các thiết bị ngoài trời khác nhau, bao gồm cả các trạm phụ và hệ thống phân phối điện. tính năng này đảm bảo sự ổn định và đáng tin cậy của hoạt động của bộ ngắt mạch, ngay cả trong điều kiện gió.
4Khả năng chống lại môi trường khắc nghiệt: Máy cắt cắt điện tự động ZW32-12 được thiết kế để lắp đặt trong môi trường không có hóa chất nguy hiểm dễ cháy, nổ,Các chất ăn mònNó được xây dựng bằng vật liệu chống ăn mòn và có thể chịu được những điều kiện khó khăn,đảm bảo tuổi thọ và hiệu suất trong môi trường công nghiệp hoặc ngoài trời khắc nghiệt.
Các thông số kỹ thuật:
ZW32-12
| Số hàng loạt. | Parameter | Đơn vị | Dữ liệu | |||||||||
| 1 | Điện áp định số | kV | 12 | |||||||||
| 2 | Mức độ cách nhiệt của vết gãy | Tần số làm việc(Xét nghiệm khô/Xét nghiệm ẩm) | 48 | |||||||||
| Phạm độ điện áp của thử nghiệm sốc sét (đỉnh) | 85 | |||||||||||
| 3 | Mức độ cách nhiệt đến mặt đất / giai đoạn đến giai đoạn | Tần số làm việc | Thử nghiệm khô | 42 | ||||||||
| Thử nghiệm ướt | 34 | |||||||||||
| Phạm độ điện áp của thử nghiệm sốc sét (đỉnh) | 75 | |||||||||||
| 4 | Lưu lượng điện | A | 630 | |||||||||
| 5 | Lượng điện ổn định nhiệt (giá trị thực tế) | kA | 20 | |||||||||
| 6 | Điện cắt ngắn định số (giá trị thực tế) | 25 | ||||||||||
| 7 | Thời gian ổn định nhiệt định | s | 4 | |||||||||
| 8 | Lượng điện đóng mạch ngắn (đỉnh) | kA | 63 | |||||||||
| 9 | Điện ổn định động số (Đỉnh) | |||||||||||
| 10 | Tuổi thọ cơ khí | thời gian | 10000 | |||||||||
| 11 | Lượng điện mở định số | 1000 | ||||||||||
| 12 | Nhiệt độ không khí xung quanh | Nhiệt độ cao nhất | °C | -55 | ||||||||
| Nhiệt độ thấp nhất | +60 | |||||||||||
| Sự khác biệt của nhiệt độ hàng ngày tối đa | K | ≤ 25 | ||||||||||
| 13 | Độ cao | m | ≤ 2500 | |||||||||
| 14 | Độ ẩm | Độ ẩm tương đối trung bình hàng ngày | % | ≤ 95 | ||||||||
| Mức độ ẩm tương đối trung bình hàng tháng | ≤ 90 | |||||||||||
| 15 | Khả năng chống động đất | Tốc độ gia tốc ngang | g | 0.25 | ||||||||
| Tốc độ gia tốc dọc mặt đất | 0.125 | |||||||||||
| Nguyên nhân an toàn | / | 1.67 | ||||||||||
| 16 | Tốc độ gió | m/s | ≤ 35 | |||||||||
| 17 | Độ dày băng | mm | ≤20 | |||||||||
GW9-10
| Số hàng loạt. | Parameter | Đơn vị | Dữ liệu | |||||||||
| 1 | Điện áp định số | kV | 12 | |||||||||
| 2 | Lưu lượng điện | Mô hình số. | (H) GW9-12 ((W)/630-20 | A | 630 | |||||||
| (H) GW9-12(W)/1000-20 | 1000 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 1250 | |||||||||||
| 3 | 4s Tiếp tục chịu điện | Mô hình số. | (H) GW9-12 ((W)/630-20 | kA | 50 | |||||||
| (H) GW9-12(W)/1000-20 | 50 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 80 | |||||||||||
| 4 | Mức độ cách nhiệt theo tiêu chuẩn | Điện áp chống chọi với sóng sét (đỉnh) | Xích cực với Trái đất (Hạnh phúc và tiêu cực) |
kV | 75 | |||||||
| Chấn thương đứt gãy (Hạnh phúc và tiêu cực) |
85 | |||||||||||
| Tần số công nghiệp chịu điện áp (1 phút) (giá trị thực tế) |
Xét nghiệm khô/Xét nghiệm ẩm | Xích cực với Trái đất | 42 ((khô) 34 ((nước) |
|||||||||
| Chấn thương đứt gãy | 48 (khô) | |||||||||||
| 48 (khô) | ||||||||||||
| 48 (khô) 40 ((nước) |
||||||||||||
| 5 | Chống mạch chính | μ Ω | 630 | |||||||||
| 1000 | ||||||||||||
| 1250 | ||||||||||||
| 6 | Thời gian sử dụng máy móc | thời gian | 50 | |||||||||
| 50 | ||||||||||||
| 80 | ||||||||||||
