Bộ điều khiển từ xa AC mạnh mẽ với dây cắm thẳng đứng cao áp
Mô tả sản phẩm:

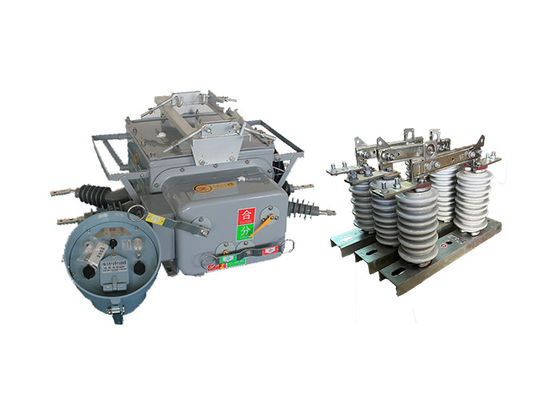

ZW20-12 ((F) máy cắt điện chân không là một sản phẩm mới kết hợp nhiều chức năng vào một thiết bị thông minh duy nhất.Chuyển đổi tải chân không, recloser, và sectionalizer, cung cấp tính linh hoạt và hiệu quả trong các ứng dụng khác nhau.
Các thành phần chính của Boundary Load Switch bao gồm bộ ngắt chân không, bộ điều khiển CH-40 và bộ biến áp điện áp bên ngoài.trong khi bộ điều khiển CH-40 cung cấp bảo vệ nâng cao, chức năng điều khiển và truyền thông; một bộ biến áp điện áp bên ngoài, tùy chọn cho các mạng lưới vòng dây chuyền tự động hóa phân phối,có thể được sử dụng cho các kết nối PT song phương.
Sản phẩm này được sử dụng rộng rãi trong các mạng vòng không gian lưới điện thành phố và nông thôn 10kV và 13kV. Nó phục vụ như một công tắc ngắt kết nối, công tắc liên lạc,và thiết bị chuyển mạch tự động để triển khai tải đường dây trong các mạng vòngNgoài ra, nó có thể hoạt động như một công tắc ranh giới (thường được gọi là một chú chó giám sát) trong các đường cung cấp điện chi nhánh, cũng như tái đóng và phân khúc trong các mạng lưới phân phối trên không.
Máy cắt điện chân không cung cấp khả năng quản lý từ xa, cho phép giám sát và kiểm soát hiệu quả.,tạo thuận lợi cho việc tích hợp liền mạch vào các hệ thống tự động hóa phân phối.
Thiết bị sử dụng các cơ chế phát hiện và đánh giá đáng tin cậy, bao gồm khả năng phát hiện dòng dòng không chuỗi cấp mA và dòng mạch ngắn giữa các giai đoạn.Điều này cho phép tự động loại bỏ các lỗi nối đất một pha và các lỗi mạch ngắn giai đoạn đến giai đoạn, tăng cường khả năng quản lý lỗi của hệ thống.
Chuyển đổi chính của bộ cắt điện chân không sử dụng công nghệ cung chân không, trong khi hệ thống cách điện kết hợp cách điện khí hỗn hợp SF6 và N2.chống nổ, và công nghệ hệ thống cách nhiệt từ Nhật Bản, Đức và Pháp, đảm bảo hiệu suất niêm phong tổng thể tuyệt vời.ngăn ngừa rò rỉ và đảm bảo hiệu suất của thiết bị không bị ảnh hưởng bởi môi trường bên ngoài.
Cơ chế vận hành mùa xuân của Boundary Load Switch được thiết kế với sự thu nhỏ và tối ưu hóa hiệu suất.dẫn đến độ tin cậy hoạt động cao hơn so với các cơ chế xuân truyền thốngSự cải tiến thiết kế này nâng cao hiệu quả hoạt động tổng thể và tuổi thọ của thiết bị.
Cây móc thẳng đứng GW9-10 là một công tắc điện được thiết kế để cô lập một phần của một mạng hoặc hệ thống điện từ phần còn lại của hệ thống cho mục đích bảo trì hoặc sửa chữa.Nó thường được sử dụng trong hệ thống truyền tải và phân phối điện áp cao.
Các công tắc được thiết kế để mở và đóng trong điều kiện bình thường hoặc bất thường, chẳng hạn như một lỗi hoặc quá mức.nó tách phần của hệ thống ra khỏi phần còn lại của mạng, ngăn chặn dòng điện vào phần đó.
Các công tắc ngắt điện áp cao thường được thiết kế để hoạt động ở điện áp từ 600 volt đến 765.000 volt, và chúng có thể được vận hành bằng tay hoặc tự động.Chúng thường được lắp đặt trong các trạm phụ hoặc trên các cột điện, và chúng là một thành phần quan trọng của cơ sở hạ tầng lưới điện.
Hiệu ứng đôi khi sử dụng khi GW9-10 series isolator swich có thể được sử dụng với các bộ ngắt mạch chân không.
Đặc điểm của bộ điều khiển:
Bộ điều khiển đầu cuối thông minh với bảo vệ, điều khiển tự động, kiểm tra / truy vấn, truyền thông, quản lý phần mềm và các chức năng khác.
1 Hoạt động hoàn toàn
· Bảo vệ đường dây hoàn hảo, điều khiển từ xa, báo động, giám sát từ xa và các chức năng khác.
2 Chi phí thấp và thực tế
· mạng GSM mà không cần đầu tư phần cứng truyền thông, mua thẻ SIM để mở dịch vụ SMS;
Sử dụng điện thoại di động được chỉ định, mã hóa thông tin, xác minh mật khẩu và các phương tiện bảo mật khác;
· Mô-đun GSM có thể chỉ định số điện thoại di động, chỉ chấp nhận cuộc sống điện thoại di động gắn;
· Mã hóa tin nhắn văn bản cho điều khiển từ xa và các điểm điều khiển khác. · Mã hóa tin nhắn văn bản điều khiển cuộc sống, chẳng hạn như điều khiển từ xa.
· Lập trước - xác nhận - thực hiện - trở lại chế độ điều khiển từ xa trường, để đảm bảo an toàn của hệ thống điều khiển, để ngăn chặn hoạt động sai.
4 Dễ dàng xây dựng hệ thống
Không cần thiết phải thiết lập bất kỳ đường truyền thông và gỡ lỗi đường truyền thông.
· Chỉ cần cài đặt trạm giám sát thông minh SMS đúng cách, chèn thẻ SIM, đặt số di động được chỉ định và hệ thống bắt đầu chạy.
5 Kiểm tra di động bất cứ lúc nào và bất cứ nơi nào
· Ở bất kỳ vị trí nào có tín hiệu, nó có thể được theo dõi và xem trong thời gian thực, mà không cần nhân viên đặc biệt để theo dõi.
Tính năng:
1 Khả năng chống bẩn mạnh mẽ, khả năng chống chịu nhiệt độ cao và thấp, không có nguy cơ cháy và nổ.
2 cấu trúc hoàn toàn khép kín, hộp chứa khí SF6, niêm phong tốt, phù hợp với nhiệt độ cao và khu vực ẩm.
3 tích hợp CT, dòng điện đầu ra cho thiết bị điều khiển thông minh để phân tích thông tin, và tỷ lệ có thể được điều chỉnh, đầu cuối kết nối kết nối với đầu cuối tương ứng.
Cơ chế hoạt động là mới, đơn giản, kích thước nhỏ, trọng lượng nhẹ, hoạt động an toàn và đáng tin cậy.
5 Vỏ có dấu hiệu nổi bật về "sưu trữ năng lượng", "điểm" và "sự kết hợp" các trạng thái.
Cấu trúc:
1Bảo vệ và giám sát Relay Microcomputer: Máy cắt mạch ZW20-12 có một thiết bị bảo vệ và giám sát relé dựa trên microcomputer làm bộ điều khiển của nó.Công nghệ tiên tiến này cho phép phát hiện lỗi chính xác và thông minh, phân tích và kiểm soát, cải thiện hiệu suất tổng thể và độ tin cậy của bộ ngắt mạch.
2Chống hóa thời tiết và ngưng tụ: Máy ngắt mạch được thiết kế để chịu được thời tiết tự nhiên và ngưng tụ.Nó kết hợp các vật liệu mạnh mẽ và các biện pháp bảo vệ để đảm bảo hoạt động đáng tin cậy ngay cả trong điều kiện môi trường khắc nghiệt, tăng cường độ bền và tuổi thọ của nó.
3. Kết nối kết nối hàng không: Mô hình tiện ích của bộ ngắt mạch ZW20-12 được kết nối với cơ thể công tắc thông qua một kết nối hàng không.Loại kết nối này cung cấp kết nối an toàn và đáng tin cậy, giảm thiểu nguy cơ kết nối lỏng lẻo hoặc bị lỗi và đảm bảo giao tiếp và điều khiển ổn định giữa bộ điều khiển và cơ thể công tắc.
4Độ tin cậy và mức độ bảo vệ kết nối cao: Máy ngắt mạch cung cấp độ tin cậy kết nối tốt, đảm bảo kết nối điện nhất quán và an toàn trong hệ thống.nó cung cấp một mức độ bảo vệ cao, bảo vệ các thành phần nội bộ và mạch điện chống lại các yếu tố bên ngoài như bụi, ẩm và thiệt hại vật lý.
5Các kênh đầu vào tương tự: Bộ điều khiển của bộ ngắt mạch ZW20-12 bao gồm bốn kênh đầu vào tương tự.Dòng điện giai đoạn C, dòng dòng và điện áp giai đoạn BC. Kiểm tra thời gian thực và so sánh các giá trị này với các ngưỡng được đặt trước cho phép phát hiện lỗi chính xác và hành động thích hợp.
6Phát hiện và xử lý lỗi: Máy điều khiển liên tục theo dõi các thông số điện và so sánh chúng với các giá trị cố định để phát hiện lỗi đường dây.người kiểm soát bắt đầu xử lý tương ứng, như kích hoạt bộ ngắt mạch hoặc kích hoạt các biện pháp bảo vệ, đảm bảo hiệu quả và kịp thời
Ứng dụng
1. Chuyển mạch ngắt kết nối và ngắt kết nối: Máy ngắt mạch ZW20-12 ((F) có thể được sử dụng như một công tắc ngắt kết nối hoặc công tắc ngắt kết nối trong cấu hình mạng vòng của hệ thống phân phối điện.Nó cho phép mở và đóng mạch trong bảo trì hoặc tình trạng lỗi.
2Thiết bị chuyển đổi tự động: Nó phục vụ như một thiết bị chuyển đổi tự động, cho phép thực hiện chuyển đổi tải trong cấu hình mạng vòng.Tính năng này làm tăng tính linh hoạt và hiệu quả của phân phối điện.
3.Border Switch: Trong các đường dây chi nhánh của nguồn điện, bộ ngắt mạch ZW20-12 ((F) có thể hoạt động như một công tắc biên giới hoặc "chó canh." Nó giúp giám sát và bảo vệ các tuyến nhánh chống lại lỗi và điều kiện bất thường.
4. Recloser và Sectionalizer: Máy ngắt mạch có thể hoạt động như một recloser và sectionalizer trong các mạng phân phối trên không.Nó tự động khôi phục điện sau khi lỗi tạm thời và cô lập các phần bị lỗi để giảm thiểu tác động của việc mất điện.
Các thông số kỹ thuật:
ZW20-12 ((F)
| Số hàng loạt. | Parameter | Đơn vị | Dữ liệu | ||||||||
| 1 | Điện áp định số | kV | 12 | ||||||||
| 2 | Mức độ cách nhiệt của vết gãy | Tần số làm việc ((Xét nghiệm khô/Xét nghiệm ẩm) | 48 | ||||||||
| Phạm độ điện áp của thử nghiệm sốc sét (đỉnh) | 85 | ||||||||||
| 3 | Mức độ cách nhiệt đến mặt đất / giai đoạn đến giai đoạn | Tần số làm việc | Thử nghiệm khô | 42 | |||||||
| Thử nghiệm ướt | 34 | ||||||||||
| Phạm độ điện áp của thử nghiệm sốc sét (đỉnh) | 75 | ||||||||||
| 4 | Lưu lượng điện | A | 630, 1250 | ||||||||
| 5 | Điện cắt mạch ngắn | kA | 16, 20, 25 | ||||||||
| 6 | Thời gian ngắt dòng điện cắt ngắn | thời gian | 30 | ||||||||
| 7 | Điện lượng chịu nổi ngắn hạn | kA | 16, 20, 25 | ||||||||
| 8 | Thời gian ngắn mạch định số | S | 4 | ||||||||
| 9 | Lượng điện đóng mạch ngắn theo định số (đỉnh) | kA | 40, 50, 63 | ||||||||
| 10 | Điểm cao nhất chịu điện | kA | 40, 50, 63 | ||||||||
| 11 | Tuổi thọ cơ khí | thời gian | trên 1000 | ||||||||
| 12 | Lượng điện mở định số | 10000 | |||||||||
| 13 | Trọng lượng ròng | kg | 180 | ||||||||
GW9-10
| Số hàng loạt. | Parameter | Đơn vị | Dữ liệu | |||||||||
| 1 | Điện áp định số | kV | 12 | |||||||||
| 2 | Lưu lượng điện | Mô hình số. | (H) GW9-12 ((W)/630-20 | A | 630 | |||||||
| (H) GW9-12(W)/1000-20 | 1000 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 1250 | |||||||||||
| 3 | 4s Tiếp tục chịu điện ngắn | Mô hình số. | (H) GW9-12 ((W)/630-20 | kA | 50 | |||||||
| (H) GW9-12(W)/1000-20 | 50 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 80 | |||||||||||
| 4 | Mức độ cách nhiệt theo định số | Điện áp chống chọi với sóng sét (đỉnh) | Xích cực với Trái đất (Hạnh phúc và tiêu cực) |
kV | 75 | |||||||
| Chấn thương đứt gãy (Hạnh phúc và tiêu cực) |
85 | |||||||||||
| Tần số công nghiệp chịu điện áp (1 phút) (giá trị thực tế) |
Xét nghiệm khô/Xét nghiệm ẩm | Xích cực với Trái đất | 42 ((khô) 34 ((nước) |
|||||||||
| Chấn thương đứt gãy | 48 (khô) | |||||||||||
| 48 (khô) | ||||||||||||
| 48 (khô) 40 ((nước) |
||||||||||||
| 5 | Chống mạch chính | μ Ω | 630 | |||||||||
| 1000 | ||||||||||||
| 1250 | ||||||||||||
| 6 | Thời gian sử dụng máy móc | thời gian | 50 | |||||||||
| 50 | ||||||||||||
| 80 | ||||||||||||
