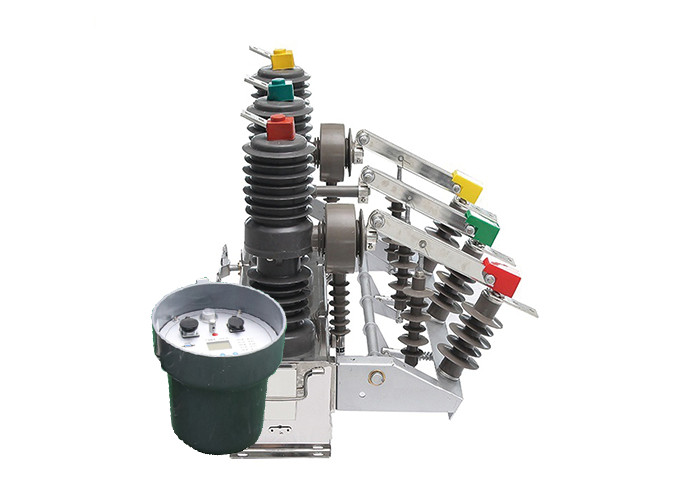

Máy cắt mạch điện hiệu quả cao với bộ điều khiển thông minh ZW32 Series Vacuum Circuit Breaker
Mô tả sản phẩm:
Bộ ngắt mạch chân không cao áp ngoài trời này là điện áp định số của thiết bị phân phối ngoài trời ba pha AC 50HZ, dòng điện định số của nó là 630A ~ 1250A, dòng điện ngắn là 20kA.Nó chủ yếu sử dụng cho tải dòng, quá chính xác và ngắn dòng điện sử dụng hệ thống điện ngắt và gần mở.
Nó phù hợp với các công ty công nghiệp và khai thác mỏ trong khi mục tiêu của nó là để bảo vệ và kiểm soát hệ thống và dễ dàng phù hợp với nông thôn và một số nơi hoạt động thường xuyên.
Giới thiệu bộ điều khiển:
1Truyền thông tiên tiến và giám sát từ xa: Máy cắt mạch chân không ZW32-12 được trang bị giao diện truyền thông 485/232, cho phép tích hợp liền mạch vào các hệ thống giám sát.Nó cũng có thể được kết nối thông qua sợi quang hoặc truyền thông không dây để theo dõi từ xaĐiều này cho phép theo dõi thời gian thực về tình trạng, hiệu suất và tình trạng lỗi của bộ ngắt mạch, tạo điều kiện bảo trì chủ động và khắc phục sự cố hiệu quả.
2Chức năng tăng tốc sau khi khóa lại: Trong trường hợp lỗi vĩnh viễn, bộ ngắt mạch ZW32-12 có chức năng kích hoạt tăng tốc tự động.Điều này có nghĩa là nếu lỗi vẫn còn sau khi đóng lại, bộ ngắt mạch sẽ tự động khởi động với tốc độ tăng, cung cấp bảo vệ tăng cường chống lại lỗi liên tục và giảm thiểu thiệt hại tiềm tàng cho hệ thống.
3Thời gian trì hoãn khép lại có thể điều chỉnh: Máy ngắt mạch ZW32-12 cho phép điều chỉnh thời gian trì hoãn khép lại.Tính năng này cung cấp tính linh hoạt trong việc cấu hình hoạt động khép lại dựa trên các yêu cầu cụ thể của hệ thống điệnNó cho phép tùy chỉnh để tối ưu hóa phản ứng của hệ thống đối với các kịch bản lỗi khác nhau và cải thiện độ tin cậy tổng thể của hệ thống.
4Thiết kế chống lỗi hoạt động và chức năng chống nhảy: Máy ngắt mạch ZW32-12 kết hợp thiết kế chống lỗi hoạt động cho mạch đóng nhảy.Thiết kế này ngăn chặn ngẫu nhiên hoặc không mong muốn đóng của bộ ngắt mạchNgoài ra, nó bao gồm một chức năng chống nhảy, đảm bảo rằng bộ ngắt mạch vẫn ở vị trí đóng ổn định, giảm nguy cơ đột ngột do các yếu tố bên ngoài.
5Phân biệt lỗi với dòng điện không chuỗi: Máy ngắt mạch ZW32-12 được trang bị khả năng phân biệt giữa các lỗi trong và ngoài vùng bằng cách phân tích dòng điện không chuỗi.Điều này cho phép phân biệt lỗi chính xác, cho phép cô lập lỗi nhanh hơn và chính xác hơn và giảm thiểu tác động đến hệ thống điện.
6. Chuyển điều khiển từ xa để ngăn ngừa sai lệch hoạt động: Máy ngắt mạch ZW32-12 kết hợp một công tắc điều khiển từ xa với thiết kế đặc biệt để ngăn ngừa sai lệch hoạt động.Tính năng này đảm bảo rằng các hoạt động từ xa được thực hiện an toàn và giảm nguy cơ va chạm tình cờ hoặc hành động không mong muốn.
Tính năng:
1Năng lượng và dòng điện: Máy ngắt mạch được thiết kế cho các hệ thống AC ba pha với điện áp định số phù hợp với thiết bị phân phối ngoài trời.Nó hoạt động ở tần số 50Hz và có một phạm vi hiện tại định lượng từ 630A đến 1250AĐánh giá dòng điện cao hơn này làm cho nó phù hợp với các ứng dụng liên quan đến tải năng lượng cao hơn.
2Khả năng mạch ngắn: Máy ngắt mạch có dòng mạch ngắn cao 20kA. Điều này có nghĩa là nó có thể gián đoạn và xử lý hiệu quả các dòng lỗi lên đến 20.000 Ampere,cung cấp bảo vệ đáng tin cậy chống lại mạch ngắn và hạn chế thiệt hại tiềm tàng cho hệ thống điện.
3Bảo vệ và kiểm soát hệ thống: Mục đích chính của bộ ngắt mạch này là bảo vệ và kiểm soát hệ thống điện.Nó được thiết kế để ngắt dòng chảy của hiện tại trong điều kiện quá mứcBằng cách cắt dòng điện, nó giúp ngăn ngừa thiệt hại cho thiết bị và đảm bảo an toàn của hệ thống.
4Ứng dụng ngoài trời: Máy cắt mạch này được thiết kế đặc biệt để sử dụng ngoài trời, làm cho nó phù hợp với các ứng dụng trong các hệ thống phân phối ngoài trời khác nhau.Xây dựng mạnh mẽ và vỏ bảo vệ cho phép nó chịu được các yếu tố môi trường như điều kiện thời tiết, bụi và ẩm.
5Ứng dụng công nghiệp và khai thác mỏ: Máy ngắt mạch phù hợp với các cơ sở công nghiệp và khai thác mỏ, nơi phân phối điện đáng tin cậy và hiệu quả là rất quan trọng.Điện lượng cao và thiết kế mạnh mẽ của nó làm cho nó phù hợp để xử lý nhu cầu năng lượng của máy móc nặng và thiết bị thường thấy trong các hoạt động công nghiệp và khai thác mỏ.
6Môi trường hoạt động nông thôn và thường xuyên: Máy ngắt mạch dễ cài đặt và vận hành, làm cho nó phù hợp với các khu vực nông thôn và địa điểm đòi hỏi hoạt động thường xuyên.Thiết kế thân thiện với người dùng và hiệu suất đáng tin cậy đảm bảo hoạt động và bảo trì trơn tru ngay cả trong môi trường khó khăn.
Điều kiện:
1. Độ cao không quá 2000m;
2Nhiệt độ không khí xung quanh: -45 ° C ~ + 40 ° C. Sự khác biệt nhiệt độ hàng ngày: 25 ° C;
3.Tốc độ gió không quá 35 m / s
4Không có chỗ ăn mòn hóa học dễ cháy, nổ nguy hiểm và rung động dữ dội.
Parameter kỹ thuật:
| Số hàng loạt. | Parameter | Đơn vị | Dữ liệu | |||||||||
| 1 | Điện áp định số | kV | 12 | |||||||||
| 2 | Mức độ cách nhiệt của vết gãy | Tần số làm việc(Xét nghiệm khô/Xét nghiệm ẩm) | 48 | |||||||||
| Phạm độ điện áp của thử nghiệm sốc sét (đỉnh) | 85 | |||||||||||
| 3 | Mức độ cách nhiệt đến mặt đất / giai đoạn đến giai đoạn | Tần số làm việc | Thử nghiệm khô | 42 | ||||||||
| Thử nghiệm ướt | 34 | |||||||||||
| Phạm độ điện áp của thử nghiệm sốc sét (đỉnh) | 75 | |||||||||||
| 4 | Lưu lượng điện | A | 630 | |||||||||
| 5 | Lượng điện ổn định nhiệt (giá trị thực tế) | kA | 20 | |||||||||
| 6 | Điện cắt ngắn định số (giá trị thực tế) | 25 | ||||||||||
| 7 | Thời gian ổn định nhiệt định | s | 4 | |||||||||
| 8 | Lượng điện đóng mạch ngắn (đỉnh) | kA | 63 | |||||||||
| 9 | Điện ổn định động số (Đỉnh) | |||||||||||
| 10 | Tuổi thọ cơ khí | thời gian | 10000 | |||||||||
| 11 | Lượng điện mở định số | 1000 | ||||||||||
| 12 | Nhiệt độ không khí xung quanh | Nhiệt độ cao nhất | °C | -55 | ||||||||
| Nhiệt độ thấp nhất | +60 | |||||||||||
| Sự khác biệt của nhiệt độ hàng ngày tối đa | K | ≤ 25 | ||||||||||
| 13 | Độ cao | m | ≤ 2500 | |||||||||
| 14 | Độ ẩm | Độ ẩm tương đối trung bình hàng ngày | % | ≤ 95 | ||||||||
| Mức độ ẩm tương đối trung bình hàng tháng | ≤ 90 | |||||||||||
| 15 | Khả năng chống động đất | Tốc độ gia tốc ngang | g | 0.25 | ||||||||
| Tốc độ gia tốc dọc mặt đất | 0.125 | |||||||||||
| Nguyên nhân an toàn | / | 1.67 | ||||||||||
| 16 | Tốc độ gió | m/s | ≤ 35 | |||||||||
| 17 | Độ dày băng | mm | ≤20 | |||||||||
