Bộ phận điện 180kg Hành động tự động Tiêu chuẩn GB1984-2003 Với bộ điều khiển thông minh cho hệ thống phân phối
Mô tả sản phẩm:

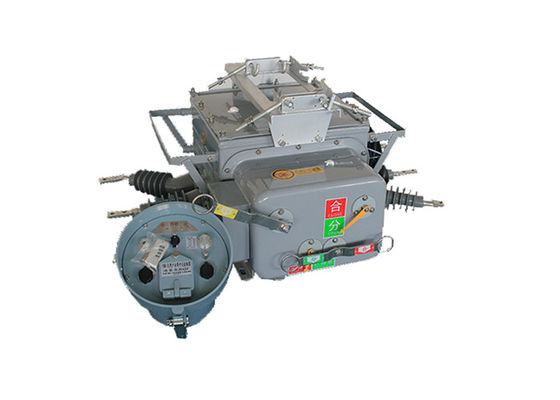

ZW20-12(F) bộ ngắt mạch chân không là bộ ngắt mạch HV ngoài trời AC 50Hz ba pha được sử dụng chủ yếu cho mạng lưới phân phối ngoài trời 10 kV ở nông thôn và đô thị, như là một dòng tải riêng biệt và kết hợp,dòng quá tải, dòng mạch ngắn và những nơi tương tự khác.
Toàn bộ cấu trúc của nó là một loại hộp chung ba pha, bao gồm cơ chế hoạt động, mạch dẫn điện, hệ thống cách nhiệt, yếu tố niêm phong và vỏ.
Và nó hỗ trợ các thiết bị đầu cuối từ xa thông minh tương ứng để đáp ứng nhu cầu ứng dụng của tự động hóa phân phối.
Đặc điểm của bộ điều khiển:
1Nhiều tùy chọn truyền thông: Máy ngắt mạch ZW20-12 cung cấp các tùy chọn truyền thông linh hoạt, bao gồm giao diện truyền thông 485/232 để giám sát và điều khiển tại địa phương.Nó cũng có thể hỗ trợ giám sát từ xa thông qua sợi quang hoặc truyền thông không dây, cung cấp các giải pháp kết nối linh hoạt để đáp ứng các yêu cầu hệ thống khác nhau.
2.Tự động tăng tốc để đi: Trong trường hợp lỗi vĩnh viễn, bộ ngắt mạch tự động tăng tốc để đi.giảm thiểu thiệt hại tiềm tàng cho hệ thống điện và tăng cường an toàn hệ thống tổng thể.
3.Kiểm soát từ xa và khóa lại bằng tay với tăng tốc đến Trip: Máy ngắt mạch ZW20-12 hỗ trợ cả hai hoạt động điều khiển từ xa và khóa lại bằng tay.Trong trường hợp mà đường được sửa chữa và điện được khôi phục nhưng các công tắc dao nối đất là vô tình để lại tại chỗ, bộ ngắt mạch tăng tốc để chạy, cung cấp một biện pháp an toàn bổ sung để ngăn ngừa các mối nguy hiểm tiềm ẩn.
4Thời gian trì hoãn khóa lại có thể điều chỉnh: Thời gian trì hoãn khóa lại có thể được điều chỉnh cho cả ba lần cố gắng khóa lại.Tính năng điều chỉnh này cho phép tinh chỉnh thời gian khép lại dựa trên các yêu cầu cụ thể của hệ thống, tối ưu hóa sự phối hợp với các thiết bị bảo vệ khác và cải thiện độ tin cậy của hệ thống.
5Chức năng chống khóa và ngăn ngừa hoạt động sai: Vòng mạch khởi động / khóa lại của bộ ngắt mạch ZW20-12 được thiết kế để ngăn chặn hoạt động sai.Nó kết hợp các cơ chế và biện pháp bảo vệ để giảm thiểu nguy cơ tái khóa không mong muốn, đảm bảo rằng bộ ngắt mạch chỉ hoạt động khi được dự định và tránh các kịch bản có nguy cơ nguy hiểm.
6Phân biệt lỗi với dòng điện không chuỗi: Máy ngắt mạch sử dụng phân tích dòng điện không chuỗi để phân biệt giữa các lỗi xảy ra bên trong và bên ngoài vùng bảo vệ.Khả năng này giúp xác định và xác định chính xác các lỗi, cho phép cách ly lỗi hiệu quả và giảm thời gian ngừng hoạt động trong hệ thống điện.
7Thiết kế để ngăn chặn hoạt động sai của điều khiển từ xa: Tính năng khởi động / đóng lại điều khiển từ xa của bộ ngắt mạch được thiết kế để ngăn chặn hoạt động sai.Các biện pháp và biện pháp bảo vệ cụ thể được thực hiện để giảm thiểu nguy cơ bị chấn động hoặc khép lại không mong muốn do các yếu tố bên ngoài, đảm bảo chức năng điều khiển từ xa đáng tin cậy và chính xác.
Tính năng:
1Công nghệ ngắt chân không: Máy ngắt mạch ZW20-12 sử dụng các bộ ngắt chân không làm môi trường tắt cung.Máy ngắt chân không rất hiệu quả trong việc dập tắt các vòng cung và cung cấp độ bền điện áp tuyệt vời, đảm bảo gián đoạn đáng tin cậy của dòng điện áp cao.
2Ứng dụng ngoài trời: Máy cắt mạch này được thiết kế đặc biệt để lắp đặt ngoài trời, làm cho nó phù hợp để sử dụng trong các trạm phụ, mạng lưới phân phối và các hệ thống điện ngoài trời khác.Nó được xây dựng để chịu được những điều kiện môi trường khắc nghiệt, bao gồm sự thay đổi nhiệt độ, độ ẩm và tiếp xúc với bụi, mưa và bức xạ UV.
3Đánh giá điện áp cao: Máy ngắt mạch ZW20-12 được thiết kế cho các ứng dụng điện áp cao, với điện áp định giá 12 kilovolts (kV).Nó có thể xử lý các hệ thống điện hoạt động ở mức điện áp này.
4Thiết kế nhỏ gọn: Máy ngắt mạch có thiết kế nhỏ gọn, cho phép lắp đặt và tích hợp dễ dàng hơn vào thiết bị chuyển mạch ngoài trời hoặc sắp xếp trạm phụ.Kích thước nhỏ gọn cũng tạo điều kiện tiết kiệm không gian và sử dụng hiệu quả không gian lắp đặt có sẵn.
5Chức năng hoạt động đáng tin cậy: Máy ngắt mạch ZW20-12 được thiết kế để hoạt động đáng tin cậy. Nó kết hợp các vật liệu chất lượng cao, các thành phần kỹ thuật chính xác,và các cơ chế tiên tiến để đảm bảo hoạt động chuyển đổi ổn định và hiệu quả, giảm thiểu nguy cơ lỗi hoặc thất bại.
6Các tính năng an toàn: Máy ngắt mạch được trang bị các tính năng an toàn để tăng cường an toàn cho người vận hành và hệ thống.Các chỉ số cơ khí và điện để cung cấp thông tin tình trạng, và màn trập an toàn để ngăn ngừa tiếp xúc vô tình với các bộ phận hoạt động.
7. Điều khiển và giám sát từ xa: Một số phiên bản của bộ ngắt mạch ZW20-12 có thể hỗ trợ khả năng điều khiển và giám sát từ xa.Điều này cho phép hoạt động thuận tiện và giám sát của bộ ngắt mạch từ một phòng điều khiển trung tâm hoặc thông qua một hệ thống kiểm soát giám sát và thu thập dữ liệu (SCADA), tăng cường quản lý và bảo trì hệ thống.
Ứng dụng
1Các trạm phụ: Máy ngắt mạch ZW20-12 thường được sử dụng trong các trạm phụ ngoài trời như một phần của hệ thống phân phối chính.Nó được sử dụng để bảo vệ và kiểm soát thiết bị điện như biến áp, máy phát điện, và busbar.
2. Mạng phân phối: Máy cắt mạch này phù hợp với các mạng phân phối ngoài trời, nơi điện áp cao được phân phối đến nhiều địa điểm.Nó giúp đảm bảo hoạt động đáng tin cậy và an toàn bằng cách ngắt dòng lỗi và cô lập các phần bị lỗi của mạng.
3Các cơ sở công nghiệp: Máy ngắt mạch ZW20-12 được sử dụng trong các hệ thống điện áp cao ngoài trời được tìm thấy trong các cơ sở công nghiệp như nhà máy, nhà máy sản xuất và hoạt động khai thác mỏ.Nó cung cấp bảo vệ cho thiết bị điện quan trọng và đảm bảo sự liên tục của nguồn cung cấp điện.
4Các thiết bị năng lượng tái tạo: Trong các thiết bị năng lượng tái tạo ngoài trời như các trang trại gió hoặc nhà máy điện mặt trời,bộ ngắt mạch ZW20-12 được sử dụng để bảo vệ cơ sở hạ tầng điện và chuyển nguồn điện được tạo ra bởi các nguồn tái tạo.
5Đường sắt: Máy cắt mạch này được sử dụng trong các hệ thống điện áp cao ngoài trời liên quan đến điện hóa đường sắt. Nó đảm bảo nguồn cung cấp năng lượng an toàn và đáng tin cậy cho hệ thống đường sắt,bao gồm các hệ thống dây chuyền trên không và các trạm phụ kéo.
6Ngành công nghiệp dầu khí: Máy ngắt mạch ZW20-12 được sử dụng trong các hệ thống điện áp cao ngoài trời trong ngành công nghiệp dầu khí.Nó được sử dụng để bảo vệ thiết bị điện và điều khiển phân phối điện ở các nền tảng ngoài khơi, nhà máy lọc dầu và trạm bơm.
7Các dự án cơ sở hạ tầng: Máy ngắt mạch ZW20-12 phù hợp với các dự án cơ sở hạ tầng ngoài trời khác nhau như sân bay, cảng biển và đường truyền điện.Nó đóng một vai trò quan trọng trong việc bảo vệ cơ sở hạ tầng quan trọng và đảm bảo cung cấp điện không bị gián đoạn.
Các thông số kỹ thuật:
| Số hàng loạt. | Parameter | Đơn vị | Dữ liệu | ||||||||
| 1 | Điện áp định số | kV | 12 | ||||||||
| 2 | Mức độ cách nhiệt của vết gãy | Tần số làm việc ((Xét nghiệm khô/Xét nghiệm ẩm) | 48 | ||||||||
| Phạm độ điện áp của thử nghiệm sốc sét (đỉnh) | 85 | ||||||||||
| 3 | Mức độ cách nhiệt đến mặt đất / giai đoạn đến giai đoạn | Tần số làm việc | Thử nghiệm khô | 42 | |||||||
| Thử nghiệm ướt | 34 | ||||||||||
| Phạm độ điện áp của thử nghiệm sốc sét (đỉnh) | 75 | ||||||||||
| 4 | Lưu lượng điện | A | 630, 1250 | ||||||||
| 5 | Điện cắt mạch ngắn định số | kA | 16, 20, 25 | ||||||||
| 6 | Thời gian ngắt dòng điện cắt ngắn | thời gian | 30 | ||||||||
| 7 | Điện lượng chịu nổi ngắn hạn | kA | 16, 20, 25 | ||||||||
| 8 | Thời gian ngắn mạch theo định số | S | 4 | ||||||||
| 9 | Lượng điện đóng mạch ngắn theo định số (đỉnh) | kA | 40, 50, 63 | ||||||||
| 10 | Điểm cao nhất chịu điện | kA | 40, 50, 63 | ||||||||
| 11 | Tuổi thọ cơ khí | thời gian | trên 1000 | ||||||||
| 12 | Lượng điện mở định số | 10000 | |||||||||
| 13 | Trọng lượng ròng | kg | 180 | ||||||||
Parameter kỹ thuật của bộ điều khiển:
| Số hàng loạt. | Parameter | Dữ liệu | ||||||||
| 1 | Điện áp đầu vào Woking | AC220V | ||||||||
| 2 | Tần số hoạt động đầu vào | 50Hz | ||||||||
| 3 | Phạm vi biến động điện áp cho phép cho điện áp đầu vào | ± 20% | ||||||||
| 4 | Tổng năng lượng tiêu thụ của thiết bị | < 10W | ||||||||
| 5 | Giá trị lấy mẫu của dòng điện pha đầu vào | 60-600A | ||||||||
| 6 | Mức ngưỡng hoạt động điện áp thấp | 10-140V | ||||||||
| 7 | Lỗi lấy mẫu cho giá trị điện năng đầu vào | ± 5% | ||||||||
| 8 | Giá trị thời gian trì hoãn bảo vệ quá dòng | 0.1-0.3s | ||||||||
| 9 | Đặt giá trị cho dòng điện không chuỗi | 0.2-6A | ||||||||
| 10 | Thời gian trì hoãn hành động đặt đất | 0-1200s | ||||||||
