Máy cắt điện chân không Hoạt động dễ dàng Với bộ điều khiển thông minh Máy ngắt mạch tải ngoài trời ba giai đoạn
Mô tả sản phẩm:

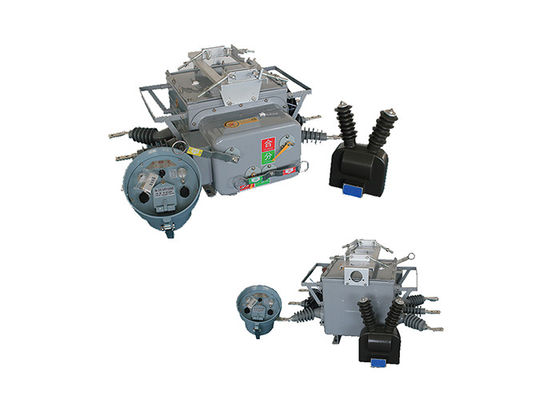

ZW20-12 ((F) Boundary Load Switch là một sản phẩm mới kết hợp nhiều chức năng thành một thiết bị thông minh duy nhất. Nó kết hợp các khả năng của bộ ngắt chân không, công tắc tải chân không,thắt lại, và phân khúc, cung cấp tính linh hoạt và hiệu quả trong các ứng dụng khác nhau.
Các thành phần chính của Boundary Load Switch bao gồm bộ ngắt chân không, bộ điều khiển CH-40 và bộ biến áp điện áp bên ngoài.trong khi bộ điều khiển CH-40 cung cấp bảo vệ nâng cao, chức năng điều khiển và truyền thông; một bộ biến áp điện áp bên ngoài, tùy chọn cho các mạng lưới vòng dây chuyền tự động hóa phân phối,có thể được sử dụng cho các kết nối PT song phương.
Sản phẩm này được sử dụng rộng rãi trong các mạng vòng không gian lưới điện thành phố và nông thôn 10kV và 13kV. Nó phục vụ như một công tắc ngắt kết nối, công tắc liên lạc,và thiết bị chuyển mạch tự động để triển khai tải đường dây trong các mạng vòngNgoài ra, nó có thể hoạt động như một công tắc ranh giới (thường được gọi là một chú chó giám sát) trong các đường cung cấp điện chi nhánh, cũng như tái đóng và phân khúc trong các mạng lưới phân phối trên không.
Boundary Load Switch cung cấp khả năng quản lý từ xa, cho phép giám sát và kiểm soát hiệu quả. Nó kết hợp các chức năng bảo vệ và kiểm soát cùng với các tính năng truyền thông,tạo điều kiện tích hợp liền mạch vào các hệ thống tự động hóa phân phối.
Thiết bị sử dụng các cơ chế phát hiện và đánh giá đáng tin cậy, bao gồm khả năng phát hiện dòng dòng không chuỗi cấp mA và dòng mạch ngắn giữa các giai đoạn.Điều này cho phép tự động loại bỏ các lỗi nối đất một pha và các lỗi mạch ngắn giai đoạn đến giai đoạn, tăng cường khả năng quản lý lỗi của hệ thống.
Chuyển đổi chính của Boundary Load Switch sử dụng công nghệ cung chân không, trong khi hệ thống cách nhiệt kết hợp cách nhiệt khí hỗn hợp SF6 và N2. Sản phẩm kết hợp niêm phong khí,chống nổ, và công nghệ hệ thống cách nhiệt từ Nhật Bản, Đức và Pháp, đảm bảo hiệu suất niêm phong tổng thể tuyệt vời.ngăn ngừa rò rỉ và đảm bảo hiệu suất của thiết bị không bị ảnh hưởng bởi môi trường bên ngoài.
Cơ chế vận hành mùa xuân của Boundary Load Switch được thiết kế với sự thu nhỏ và tối ưu hóa hiệu suất.dẫn đến độ tin cậy hoạt động cao hơn so với các cơ chế xuân truyền thốngSự cải tiến thiết kế này nâng cao hiệu quả hoạt động tổng thể và tuổi thọ của thiết bị.
Đặc điểm của bộ điều khiển:
Các bộ điều khiển đầu cuối thông minh có các chức năng như bảo vệ, điều khiển tự động, kiểm tra / truy vấn, truyền thông và quản lý phần mềm.
1Hoàn hảo thực hiện các chức năng khác nhau như bảo vệ mạch, điều khiển từ xa, báo động, và giám sát từ xa.
2Không cần đầu tư phần cứng truyền thông trong mạng GSM. Chỉ cần mua thẻ SIM và kích hoạt dịch vụ SMS.
3Sử dụng điện thoại di động được chỉ định, mã hóa thông tin, xác minh mật khẩu và các biện pháp an ninh khác.
4Mô-đun GSM có thể chỉ định một số di động và chỉ chấp nhận lệnh từ điện thoại liên kết.
5Thông điệp liên lạc cho điều khiển từ xa và các lệnh khác được mã hóa.
6. Theo một phương pháp điều khiển từ xa đặt trước xác nhận thực hiện xác minh để đảm bảo an toàn của hệ thống điều khiển và ngăn ngừa sai sót.
7Không cần thiết phải cài đặt bất kỳ đường dây liên lạc hoặc các đường dây thông tin.
8Chỉ cần cài đặt thiết bị giám sát thông minh SMS đúng cách, chèn thẻ SIM, đặt số điện thoại di động được chỉ định, và hệ thống sẽ bắt đầu chạy.
9Giám sát và xem thời gian thực có thể được thực hiện ở bất kỳ vị trí nào có tín hiệu, mà không cần nhân viên được triển khai để giám sát.
Ứng dụng:
1.Trạm phân phối điện: Chuyển ZW20 thường được sử dụng trong các trạm phân phối điện, cả trong nhà và ngoài trời. Nó được sử dụng để chuyển tải, phân khúc,và bảo vệ lỗi trong mạng lưới phân phối.
2Các tòa nhà thương mại: Chuyển đổi được sử dụng trong các tòa nhà thương mại, bao gồm trung tâm mua sắm, khu phức hợp văn phòng và bệnh viện, để phân phối điện đáng tin cậy và an toàn.Nó đảm bảo chuyển tải hiệu quả và bảo vệ tải trọng điện quan trọng.
3Hệ thống năng lượng tái tạo: Chuyển ZW20 phù hợp với các hệ thống năng lượng tái tạo, chẳng hạn như các nhà máy năng lượng mặt trời và trang trại gió.Nó tạo điều kiện dễ dàng để chuyển đổi và bảo vệ mạch điện áp trung bình trong các hệ thống này.
4Đường sắt điện hóa: Chuyển đổi được sử dụng trong các dự án điện hóa đường sắt để kiểm soát và bảo vệ nguồn cung cấp điện cho mạng lưới đường sắt.Nó đảm bảo phân phối năng lượng đáng tin cậy và an toàn cho hoạt động tàu.
5Hoạt động khai thác mỏ: Chuyển ZW20 được sử dụng trong hoạt động khai thác mỏ để điều khiển và bảo vệ thiết bị điện và mạng lưới phân phối điện trong mỏ ngầm và bề mặt.
6Ngành công nghiệp dầu khí: Chuyển ZW20 được áp dụng trong ngành công nghiệp dầu khí để kiểm soát và bảo vệ thiết bị điện trong nhà máy lọc dầu, đường ống và nền tảng ngoài khơi.
7Các cơ sở xử lý nước và nước thải: Chuyển ZW20 được sử dụng trong các cơ sở xử lý nước và nước thải để điều khiển và bảo vệ thiết bị điện trong trạm bơm, nhà máy xử lý,và mạng lưới phân phối.
Cấu trúc:
Thiết bị bảo vệ và giám sát relé dựa trên máy vi tính là một hệ thống công nghệ tiên tiến hoạt động như bộ điều khiển trung tâm cho hệ thống ngắt mạch.Bằng cách sử dụng công nghệ vi tính tiên tiếnThiết bị này đóng một vai trò quan trọng trong việc đảm bảo an toàn và độ tin cậy của hệ thống điện mà nó được tích hợp.
Bộ điều khiển được thiết kế đặc biệt để chịu được các điều kiện môi trường khác nhau và được trang bị khả năng chống thời tiết mạnh mẽ.Tính năng này cho phép nó hoạt động đáng tin cậy trong điều kiện thời tiết khắc nghiệt như nhiệt độ cực đoanNgoài ra, bộ điều khiển được xây dựng với bảo vệ chống ngưng tụ,đảm bảo chức năng của nó ngay cả trong môi trường ẩm ướt hoặc ẩm ướt, nơi độ ẩm có thể gây ra mối quan tâm.
Để thiết lập một kết nối an toàn và đáng tin cậy, bộ điều khiển được kết nối với cơ thể chuyển đổi bằng cách sử dụng các đầu nối hàng không.làm cho chúng trở thành sự lựa chọn lý tưởng cho các ứng dụng quan trọng như bảo vệ và giám sát relayCác đầu nối này đảm bảo giao tiếp và chức năng thích hợp giữa bộ điều khiển và công tắc, nâng cao hiệu suất tổng thể và độ tin cậy của hệ thống.
Bộ điều khiển vượt trội trong độ tin cậy kết nối, giảm thiểu nguy cơ mất tín hiệu hoặc gián đoạn.quan trọng đối với hoạt động đúng đắn của hệ thống bảo vệ và giám sát rơleBằng cách duy trì mức độ bảo vệ cao, bộ điều khiển bảo vệ tính toàn vẹn và độ chính xác của các chức năng bảo vệ và giám sát rơle,ngăn ngừa bất kỳ lỗi hoặc sự khác biệt tiềm ẩn nào có thể gây nguy hiểm cho an toàn tổng thể của hệ thống điện.
Điều kiện môi trường:
Nhiệt độ không khí xung quanh: -40 °C đến +70 °C.
Độ cao: Không quá 3000m so với mực nước biển.
Không khí xung quanh có thể bị ô nhiễm bằng bụi, khói, khí ăn mòn, hơi hoặc sương mù.
Tốc độ gió không được vượt quá 34m/s (tương đương với áp suất 700Pa trên bề mặt hình trụ).
Động hoặc hoạt động địa chấn từ thiết bị chuyển mạch và thiết bị điều khiển bên ngoài có thể bị bỏ qua.
Phạm vi nhiễu điện từ gây ra trong hệ thống thứ cấp không vượt quá 1,6kV.
Các thông số kỹ thuật:
| Số hàng loạt. | Parameter | Đơn vị | Dữ liệu | ||||||||
| 1 | Điện áp định số | kV | 12 | ||||||||
| 2 | Mức độ cách nhiệt của vết gãy | Tần số làm việc ((Xét nghiệm khô/Xét nghiệm ẩm) | 48 | ||||||||
| Phạm độ điện áp của thử nghiệm sốc sét (đỉnh) | 85 | ||||||||||
| 3 | Mức độ cách nhiệt đến mặt đất / giai đoạn đến giai đoạn | Tần số làm việc | Thử nghiệm khô | 42 | |||||||
| Thử nghiệm ướt | 34 | ||||||||||
| Phạm độ điện áp của thử nghiệm sốc sét (đỉnh) | 75 | ||||||||||
| 4 | Lưu lượng điện | A | 630, 1250 | ||||||||
| 5 | Điện cắt mạch ngắn | kA | 16, 20, 25 | ||||||||
| 6 | Thời gian ngắt dòng điện cắt ngắn | thời gian | 30 | ||||||||
| 7 | Điện lượng chịu nổi ngắn hạn | kA | 16, 20, 25 | ||||||||
| 8 | Thời gian ngắn mạch định số | S | 4 | ||||||||
| 9 | Lượng điện đóng mạch ngắn theo định số (đỉnh) | kA | 40, 50, 63 | ||||||||
| 10 | Điểm cao nhất chịu điện | kA | 40, 50, 63 | ||||||||
| 11 | Tuổi thọ cơ khí | thời gian | trên 1000 | ||||||||
| 12 | Lượng điện mở định số | 10000 | |||||||||
| 13 | Trọng lượng ròng | kg | 180 | ||||||||
Parameter kỹ thuật của bộ điều khiển:
| Số hàng loạt. | Parameter | Dữ liệu | ||||||||
| 1 | Điện áp đầu vào Woking | AC220V | ||||||||
| 2 | Tần số hoạt động đầu vào | 50Hz | ||||||||
| 3 | Phạm vi biến động điện áp cho phép cho điện áp đầu vào | ± 20% | ||||||||
| 4 | Tổng năng lượng tiêu thụ của thiết bị | < 10W | ||||||||
| 5 | Giá trị lấy mẫu của dòng điện pha đầu vào | 60-600A | ||||||||
| 6 | Mức ngưỡng hoạt động điện áp thấp | 10-140V | ||||||||
| 7 | Lỗi lấy mẫu cho giá trị điện năng đầu vào | ± 5% | ||||||||
| 8 | Giá trị thời gian trì hoãn bảo vệ quá dòng | 0.1-0.3s | ||||||||
| 9 | Đặt giá trị cho dòng điện không chuỗi | 0.2-6A | ||||||||
| 10 | Thời gian trì hoãn hành động đặt đất | 0-1200s | ||||||||
