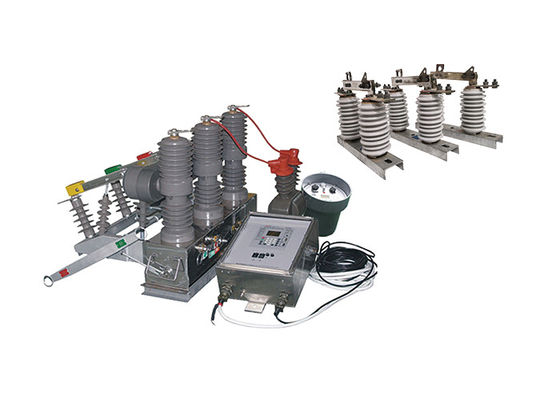

High Voltage Electrical Sectionalizer với các cảm biến không chuỗi phù hợp với Hookstick ngoài trời
Mô tả sản phẩm:
Bộ phân vùng điện ZW32-12 được thiết kế đặc biệt cho môi trường ngoài trời.cho phép nó chịu được nhiều điều kiện thời tiết khắc nghiệt như mưaĐiều này đảm bảo hoạt động đáng tin cậy và tuổi thọ lâu dài trong các thiết bị ngoài trời.
Nó có khả năng phá vỡ và đóng hiệu quả dòng tải, dòng quá tải và dòng mạch ngắn trong hệ thống điện tử. Nó cung cấp các hoạt động ngắt và chuyển đổi đáng tin cậy,đảm bảo an toàn và hoạt động đúng đắn của hệ thống điện.
Ngoài các trạm phụ, bộ phân vùng điện ZW32-12 tìm thấy ứng dụng rộng rãi trong các doanh nghiệp công nghiệp và khai thác mỏ.Nó cung cấp bảo vệ đáng tin cậy và kiểm soát trong hệ thống phân phối của các cơ sở này, bảo vệ động cơ, biến áp và các thiết bị điện khác khỏi quá tải và mạch ngắn.Điều này góp phần duy trì một nguồn cung cấp điện ổn định và an toàn trong các hoạt động công nghiệp và khai thác mỏ.
Nó được thiết kế đặc biệt để xử lý các hoạt động thường xuyên trong lưới điện nông thôn.,nó cho phép tự động hóa mạng lưới phân phối, cải thiện độ tin cậy và hiệu quả của hệ thống điện nông thôn.
Với việc lắp đặt bộ điều khiển, ZW32-12 bộ phân vùng điện có thể tích hợp liền mạch vào các hoạt động lưới điện.và tự động hóa mạng lưới phân phối, tối ưu hóa hiệu suất hệ thống và tạo điều kiện quản lý năng lượng hiệu quả.
Giới thiệu bộ điều khiển:
1Truyền thông tiên tiến và giám sát từ xa: Bộ phân vùng điện ZW32-12 được trang bị giao diện truyền thông 485/232, cho phép tích hợp liền mạch vào các hệ thống giám sát.Nó cũng có thể được kết nối thông qua sợi quang hoặc truyền thông không dây để theo dõi từ xaĐiều này cho phép theo dõi thời gian thực về tình trạng, hiệu suất và tình trạng lỗi của bộ ngắt mạch, tạo điều kiện bảo trì chủ động và khắc phục sự cố hiệu quả.
2Chức năng tăng tốc sau khi đóng lại: Trong trường hợp bị lỗi vĩnh viễn, bộ phân đoạn điện ZW32-12 có chức năng kích hoạt tăng tốc tự động.Điều này có nghĩa là nếu lỗi vẫn còn sau khi đóng lại, bộ ngắt mạch sẽ tự động khởi động với tốc độ tăng, cung cấp bảo vệ tăng cường chống lại lỗi liên tục và giảm thiểu thiệt hại tiềm tàng cho hệ thống.
3Thời gian trì hoãn khép lại có thể điều chỉnh: Bộ phân vùng điện ZW32-12 cho phép điều chỉnh thời gian trì hoãn khép lại.Tính năng này cung cấp tính linh hoạt trong việc cấu hình hoạt động khép lại dựa trên các yêu cầu cụ thể của hệ thống điệnNó cho phép tùy chỉnh để tối ưu hóa phản ứng của hệ thống đối với các kịch bản lỗi khác nhau và cải thiện độ tin cậy tổng thể của hệ thống.
4Thiết kế chống sai lệch hoạt động và chức năng chống nhảy: Máy phân đoạn điện ZW32-12 kết hợp thiết kế chống sai lệch hoạt động cho mạch đóng nhảy.Thiết kế này ngăn chặn ngẫu nhiên hoặc không mong muốn đóng của bộ ngắt mạchNgoài ra, nó bao gồm một chức năng chống nhảy, đảm bảo rằng bộ ngắt mạch vẫn ở vị trí đóng ổn định, giảm nguy cơ đột ngột do các yếu tố bên ngoài.
5. Phân biệt lỗi với dòng điện không chuỗi:Các ZW32-12 sectionaliser điện được trang bị khả năng phân biệt giữa trong khu vực và ngoài khu vực lỗi bằng cách sử dụng phân tích dòng dòng không chuỗiĐiều này cho phép phân biệt lỗi chính xác, cho phép cách ly lỗi nhanh hơn và chính xác hơn và giảm thiểu tác động đến hệ thống điện.
6.Bật điều khiển từ xa để ngăn ngừa sai lệch hoạt động: Bộ phân khu điện ZW32-12 kết hợp một công tắc điều khiển từ xa với thiết kế đặc biệt để ngăn ngừa sai lệch hoạt động.Tính năng này đảm bảo rằng các hoạt động từ xa được thực hiện an toàn và giảm nguy cơ va chạm tình cờ hoặc hành động không mong muốn.
Cấu trúc:
1. Vacuum Interrupter: Máy ngắt chân không là thành phần cốt lõi của bộ ngắt mạch.Nó là một buồng kín chứa các tiếp xúc và sử dụng chân không để dập tắt vòng cung được tạo ra trong khi gián đoạn mạch. Các bộ ngắt chân không cung cấp đáng tin cậy và hiệu quả phá vỡ và làm cho các mạch điện.
2Cơ chế hoạt động: Cơ chế hoạt động chịu trách nhiệm mở và đóng các liên lạc của bộ ngắt mạch.và liên kết liên quan3. Cơ chế hoạt động có thể là thủ công hoặc động cơ, tùy thuộc vào mô hình cụ thể của bộ ngắt mạch.
4Bảng điều khiển: Bảng điều khiển chứa các thiết bị điều khiển và giám sát cho bộ ngắt mạch.Bảng điều khiển cho phép điều khiển bằng tay của bộ ngắt mạch, cũng như giám sát tình trạng và chức năng bảo vệ của nó.
5Hệ thống cách điện: Hệ thống cách điện của bộ ngắt mạch chân không ZW32-12 đảm bảo cách điện giữa các bộ phận hoạt động và các thành phần nối đất.chẳng hạn như ống cách nhiệt, rào cản cách nhiệt và hỗ trợ cách nhiệt, để ngăn chặn điện cung và đảm bảo hoạt động an toàn của bộ ngắt mạch.
6Khung: Máy ngắt mạch được đặt trong một vỏ, cung cấp bảo vệ cơ học và cách ly môi trường.như kim loại hoặc vật liệu tổng hợp, để đảm bảo độ bền và bảo vệ chống lại các ảnh hưởng bên ngoài.
7Các liên lạc phụ trợ: Máy ngắt mạch chân không ZW32-12 có thể bao gồm các liên lạc phụ trợ cho các mục đích điều khiển và tín hiệu phụ trợ.,hoặc kết nối với các thiết bị khác.
Điều kiện:
1Khả năng tương thích ở độ cao cao: Máy ngắt mạch chân không ZW32-12 được thiết kế để hoạt động đáng tin cậy ở độ cao lên đến 2000 mét.Nó được thiết kế đặc biệt để chịu được các điều kiện môi trường độc đáo liên quan đến các thiết bị ở độ cao cao, đảm bảo hiệu suất và an toàn của nó trong các thiết lập như vậy.
2Phạm vi nhiệt độ rộng: Máy ngắt mạch ZW32-12 có khả năng hoạt động trong phạm vi nhiệt độ không khí xung quanh rộng, từ -45 °C đến +40 °C.Nó được xây dựng để xử lý nhiệt độ khắc nghiệt và duy trì chức năng của nó, cung cấp bảo vệ và kiểm soát đáng tin cậy ngay cả trong điều kiện khí hậu khắc nghiệt.tiếp tục đảm bảo tính thích hợp của nó cho môi trường nhiệt độ năng động.
3Chống gió: Với giới hạn tốc độ gió lên đến 35 m / s, bộ ngắt mạch ZW32-12 cho thấy khả năng chống gió tuyệt vời.Nó có thể chịu được gió mạnh thường gặp trong các thiết bị ngoài trời khác nhau, bao gồm cả các trạm phụ và hệ thống phân phối điện. tính năng này đảm bảo sự ổn định và đáng tin cậy của hoạt động của bộ ngắt mạch, ngay cả trong điều kiện gió.
4. Khả năng chống lại môi trường khắc nghiệt: Máy ngắt mạch ZW32-12 được thiết kế để lắp đặt trong môi trường không có hóa chất nguy hiểm dễ cháy, nổ, chất ăn mòn,và rung động dữ dộiNó được xây dựng với vật liệu chống ăn mòn và có thể chịu được các điều kiện khó khăn, đảm bảo tuổi thọ và hiệu suất của nó trong môi trường công nghiệp hoặc ngoài trời khắc nghiệt.
Parameter kỹ thuật:
| Số hàng loạt. | Parameter | Đơn vị | Dữ liệu | |||||||||
| 1 | Điện áp định số | kV | 12 | |||||||||
| 2 | Mức độ cách nhiệt của vết gãy | Tần số làm việc ((Xét nghiệm khô/Xét nghiệm ẩm) | 48 | |||||||||
| Phạm độ điện áp của thử nghiệm sốc sét (đỉnh) | 85 | |||||||||||
| 3 | Mức độ cách nhiệt đến mặt đất / giai đoạn đến giai đoạn | Tần số làm việc | Thử nghiệm khô | 42 | ||||||||
| Thử nghiệm ướt | 34 | |||||||||||
| Phạm độ điện áp của thử nghiệm sốc sét (đỉnh) | 75 | |||||||||||
| 4 | Lưu lượng điện | A | 630 | |||||||||
| 5 | Lượng điện ổn định nhiệt (giá trị thực tế) | kA | 20 | |||||||||
| 6 | Điện cắt ngắn định số (giá trị thực tế) | 25 | ||||||||||
| 7 | Thời gian ổn định nhiệt định | s | 4 | |||||||||
| 8 | Lượng điện đóng mạch ngắn (đỉnh) | kA | 63 | |||||||||
| 9 | Điện ổn định động số (Đỉnh) | |||||||||||
| 10 | Tuổi thọ cơ khí | thời gian | 10000 | |||||||||
| 11 | Lượng điện mở định số | 1000 | ||||||||||
| 12 | Nhiệt độ không khí xung quanh | Nhiệt độ cao nhất | °C | -55 | ||||||||
| Nhiệt độ thấp nhất | +60 | |||||||||||
| Sự khác biệt của nhiệt độ hàng ngày tối đa | K | ≤ 25 | ||||||||||
| 13 | Độ cao | m | ≤ 2500 | |||||||||
| 14 | Độ ẩm | Độ ẩm tương đối trung bình hàng ngày | % | ≤ 95 | ||||||||
| Mức độ ẩm tương đối trung bình hàng tháng | ≤ 90 | |||||||||||
| 15 | Khả năng chống động đất | Tốc độ gia tốc ngang | g | 0.25 | ||||||||
| Tốc độ gia tốc dọc mặt đất | 0.125 | |||||||||||
| Nguyên nhân an toàn | / | 1.67 | ||||||||||
| 16 | Tốc độ gió | m/s | ≤ 35 | |||||||||
| 17 | Độ dày băng | mm | ≤20 | |||||||||
Nó sẽ tăng gấp đôi hiệu quả sử dụng khi các bộ ngắt mạch được sử dụng với ngắt kết nối cách ly.
