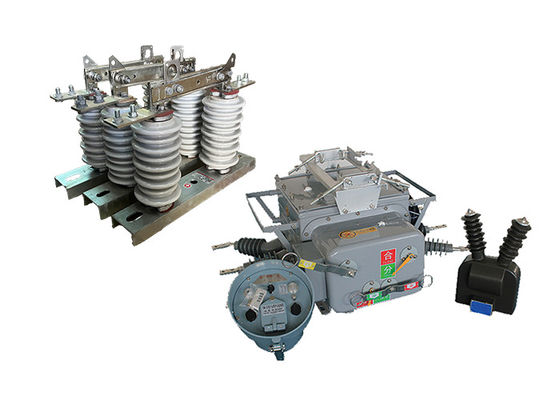

Tự động Recloser Electrical Sectionlizer ZW20-12 ((F) Máy ngắt mạch chân không với GW9 Outdoor Group Disconnect Switches
Mô tả sản phẩm:
ZW20-12(F) bộ ngắt mạch chân không là bộ ngắt mạch HV ngoài trời AC 50Hz ba pha được sử dụng chủ yếu cho mạng lưới phân phối ngoài trời 10 kV ở nông thôn và đô thị, như là một dòng tải riêng biệt và kết hợp,dòng quá tải, dòng mạch ngắn và những nơi tương tự khác.
Toàn bộ cấu trúc của nó là một loại hộp chung ba pha, bao gồm cơ chế hoạt động, mạch dẫn điện, hệ thống cách nhiệt, yếu tố niêm phong và vỏ.
Và nó hỗ trợ các thiết bị đầu cuối từ xa thông minh tương ứng để đáp ứng nhu cầu ứng dụng của tự động hóa phân phối.
· ZW20-12 (Z) ngoài trời thông minh cao điện áp AC True Air Breaker với chức năng SMS GSM
· Kết hợp với bộ điều khiển công tắc chia ZW20-12 (F) Bộ chia điện áp cao AC ngoài trời.
Chuyển mạch ngắt kết nối ngoài trời GW9-10 là một loại thiết bị di động được sử dụng để cô lập và nối đất các đường dây phân phối điện cho mục đích bảo trì, sửa chữa hoặc khẩn cấp.Nó là một công cụ linh hoạt có thể được sử dụng trong nhiều ứng dụng khác nhau, bao gồm các dây chuyền phân phối trên không, trạm phụ và các cơ sở công nghiệp.
Các công tắc ngắt kết nối ngoài trời được thiết kế để được vận hành bởi một người, làm cho nó dễ dàng sử dụng và cơ động.có thể được mở rộng để đạt đến thiết bị điện, và một bộ các phụ kiện có thể thay thế, cho phép người dùng thực hiện nhiều nhiệm vụ khác nhau, chẳng hạn như mở hoặc đóng các công tắc và đường nối đất.
Chuyển đổi ngắt kết nối ngoài trời được thiết kế để cung cấp một sự gián đoạn có thể nhìn thấy trong mạch điện, giúp bảo vệ chống lại sự tiếp xúc vô tình với thiết bị điện.Nó cũng được thiết kế để chịu được các điều kiện môi trường khắc nghiệt, chẳng hạn như gió mạnh, mưa và tuyết, làm cho nó phù hợp để sử dụng trong môi trường ngoài trời.
Hiệu ứng đôi khi sử dụng khi GW9-10 series isolator swich có thể được sử dụng với các bộ ngắt mạch chân không.
Đặc điểm của bộ điều khiển:
1. Với giao diện liên lạc 485 / 232, hoặc thông qua sợi quang, giám sát từ xa không dây; Chức năng tăng tốc sau khi khép lại: khi công tắc nặng
2Trong trường hợp thất bại vĩnh viễn, tăng tốc tự động;
3. điều khiển từ xa / đóng thủ công để tăng tốc chuyến đi, và khóa recloser: người dùng sửa chữa đường dây sau khi nguồn, nếu quên để loại bỏ công tắc nối đất
Việc kích hoạt nên được tăng tốc;
4. Ba thời gian trì hoãn đóng lại có thể được điều chỉnh;
Vòng tròn đóng đập áp dụng thiết kế chống sai lệch hoạt động và có chức năng chống đập.
5. Dòng dòng không có thứ tự có thể phân biệt các lỗi trong khu vực từ các lỗi ngoài khu vực.
6. Chuyển điều khiển từ xa được thiết kế để ngăn chặn hoạt động sai.
Tính năng:
1Công nghệ ngắt chân không: Máy ngắt mạch ZW20-12 sử dụng các bộ ngắt chân không làm môi trường tắt cung.Máy ngắt chân không rất hiệu quả trong việc dập tắt các vòng cung và cung cấp độ bền điện áp tuyệt vời, đảm bảo gián đoạn đáng tin cậy của dòng điện áp cao.
2Ứng dụng ngoài trời: Máy ngắt mạch này được thiết kế đặc biệt để lắp đặt ngoài trời, làm cho nó phù hợp để sử dụng trong các trạm phụ, mạng lưới phân phối và các hệ thống điện ngoài trời khác.Nó được xây dựng để chịu được những điều kiện môi trường khắc nghiệt, bao gồm sự thay đổi nhiệt độ, độ ẩm và tiếp xúc với bụi, mưa và bức xạ UV.
3.Đánh giá điện áp cao: Máy ngắt mạch ZW20-12 được thiết kế cho các ứng dụng điện áp cao, với điện áp định giá 12 kilovolts (kV).Nó có thể xử lý các hệ thống điện hoạt động ở mức điện áp này.
4Thiết kế nhỏ gọn: Máy ngắt mạch có thiết kế nhỏ gọn, cho phép lắp đặt và tích hợp dễ dàng hơn vào thiết bị chuyển mạch ngoài trời hoặc sắp xếp trạm phụ.Kích thước nhỏ gọn cũng tạo điều kiện tiết kiệm không gian và sử dụng hiệu quả không gian lắp đặt có sẵn.
5Chức năng hoạt động đáng tin cậy: Máy ngắt mạch ZW20-12 được thiết kế để hoạt động đáng tin cậy. Nó kết hợp các vật liệu chất lượng cao, các thành phần kỹ thuật chính xác,và các cơ chế tiên tiến để đảm bảo hoạt động chuyển đổi ổn định và hiệu quả, giảm thiểu nguy cơ lỗi hoặc thất bại.
6Các tính năng an toàn: Máy ngắt mạch được trang bị các tính năng an toàn để tăng cường an toàn cho người vận hành và hệ thống.Các chỉ số cơ khí và điện để cung cấp thông tin tình trạng, và màn trập an toàn để ngăn ngừa tiếp xúc vô tình với các bộ phận hoạt động.
Địa điểm:
Mối quan hệ giữa bộ ngắt mạch chân không ngoài trời và bộ cô lập ngắt điện áp cao ngoài trời nằm trong vai trò bổ sung của chúng trong hệ thống điện:
Ngắt mạch: Máy ngắt mạch chân không chịu trách nhiệm ngắt mạch điện trong quá trình hoạt động bình thường hoặc trong trường hợp lỗi.Nó hoạt động như là phương tiện chính để phá vỡ dòng chảy hiện tạiNgược lại, bộ cô lập ngắt kết nối được sử dụng để cô lập mạch khỏi nguồn điện trong các hoạt động bảo trì hoặc sửa chữa.Nó cung cấp một lớp an toàn bổ sung bằng cách mở mạch.
Sự phối hợp: Trong hệ thống điện cao áp, bộ ngắt mạch chân không và bộ cách ly thường được phối hợp để làm việc cùng nhau.Các bộ ngắt mạch chịu trách nhiệm phát hiện lỗi và kích hoạt để gián đoạn dòng chảy hiện tại, trong khi bộ cô lập ngắt kết nối được sử dụng để cô lập vật lý mạch và cung cấp một dấu hiệu hiển thị của việc ngắt kết nối.
An toàn và bảo trì: Máy cách ly ngắt kết nối đóng một vai trò quan trọng trong việc đảm bảo an toàn của nhân viên bảo trì.bộ cách ly ngắt kết nối được vận hành để mở mạch và cung cấp một khoảng trống không khí có thể nhìn thấyĐiều này đảm bảo rằng thiết bị được khử năng lượng và an toàn để làm việc.
Đưa ra công tắc ngắt kết nối ngoài trời dòng GW9
Ứng dụng
1Các trạm phụ: Máy ngắt mạch ZW20-12 thường được sử dụng trong các trạm phụ ngoài trời như một phần của hệ thống phân phối chính.Nó được sử dụng để bảo vệ và kiểm soát thiết bị điện như biến áp, máy phát điện, và busbar.
2Mạng phân phối: Máy ngắt mạch này phù hợp với các mạng phân phối ngoài trời nơi điện áp cao được phân phối đến nhiều địa điểm.Nó giúp đảm bảo hoạt động đáng tin cậy và an toàn bằng cách ngắt dòng lỗi và cô lập các phần bị lỗi của mạng.
3Các cơ sở công nghiệp: Máy ngắt mạch ZW20-12 được sử dụng trong các hệ thống điện áp cao ngoài trời được tìm thấy trong các cơ sở công nghiệp như nhà máy, nhà máy sản xuất và hoạt động khai thác mỏ.Nó cung cấp bảo vệ cho thiết bị điện quan trọng và đảm bảo sự liên tục của nguồn cung cấp điện.
4Các thiết bị năng lượng tái tạo: Trong các thiết bị năng lượng tái tạo ngoài trời như các trang trại gió hoặc nhà máy điện mặt trời,bộ ngắt mạch ZW20-12 được sử dụng để bảo vệ cơ sở hạ tầng điện và chuyển nguồn điện được tạo ra bởi các nguồn tái tạo.
5Đường sắt: Máy cắt mạch này được sử dụng trong các hệ thống điện áp cao ngoài trời liên quan đến điện hóa đường sắt. Nó đảm bảo nguồn cung cấp năng lượng an toàn và đáng tin cậy cho hệ thống đường sắt,bao gồm các hệ thống dây chuyền trên không và các trạm phụ kéo.
6Ngành công nghiệp dầu khí: Máy ngắt mạch ZW20-12 tìm thấy ứng dụng trong các hệ thống điện áp cao ngoài trời trong ngành công nghiệp dầu khí.Nó được sử dụng để bảo vệ thiết bị điện và điều khiển phân phối điện ở các nền tảng ngoài khơi, nhà máy lọc dầu và trạm bơm.
7Các dự án cơ sở hạ tầng: Máy ngắt mạch ZW20-12 phù hợp với các dự án cơ sở hạ tầng ngoài trời khác nhau như sân bay, cảng biển và đường truyền điện.Nó đóng một vai trò quan trọng trong việc bảo vệ cơ sở hạ tầng quan trọng và đảm bảo cung cấp điện không bị gián đoạn.
Điều kiện:
1. Độ cao: 2000 mét
2Nhiệt độ môi trường: ngoài trời -30°C~+55°C
Nhiệt độ trung bình hàng năm cao nhất là 20°C
Nhiệt độ trung bình hàng ngày tối đa là 30 °C
3Độ ẩm tương đối: 95% (25°C)
4Khả năng địa chấn: tăng tốc trên mặt đất 0,3g
Tốc độ gia tốc dọc mặt đất 0,15g
Trong khi hoạt động cho ba sóng sinus
Nguyên nhân an toàn 1.67
5. Trận động đất mạnh: 7 độ
6. Sự khác biệt nhiệt độ hàng ngày tối đa:25°C
7Địa điểm lắp đặt: ngoài trời, đường dây trên không 10kv điểm phân định trách nhiệm người dùng
8Phương pháp thả đất: Điểm trung lập không chạm, thả đất cuộn xoắn mạch và thả đất kháng cự thấp
Các thông số kỹ thuật:
ZW20-12 ((F)
| Số hàng loạt. | Parameter | Đơn vị | Dữ liệu | ||||||||
| 1 | Điện áp định số | kV | 12 | ||||||||
| 2 | Mức độ cách nhiệt của vết gãy | Tần số làm việc ((Xét nghiệm khô/Xét nghiệm ẩm) | 48 | ||||||||
| Phạm độ điện áp của thử nghiệm sốc sét (đỉnh) | 85 | ||||||||||
| 3 | Mức độ cách nhiệt đến mặt đất / giai đoạn đến giai đoạn | Tần số làm việc | Thử nghiệm khô | 42 | |||||||
| Thử nghiệm ướt | 34 | ||||||||||
| Phạm độ điện áp của thử nghiệm sốc sét (đỉnh) | 75 | ||||||||||
| 4 | Lưu lượng điện | A | 630, 1250 | ||||||||
| 5 | Điện cắt mạch ngắn định số | kA | 16, 20, 25 | ||||||||
| 6 | Thời gian ngắt dòng điện cắt ngắn | thời gian | 30 | ||||||||
| 7 | Điện lượng chịu nổi ngắn hạn | kA | 16, 20, 25 | ||||||||
| 8 | Thời gian ngắn mạch theo định số | S | 4 | ||||||||
| 9 | Lượng điện đóng mạch ngắn theo định số (đỉnh) | kA | 40, 50, 63 | ||||||||
| 10 | Điểm cao nhất chịu điện | kA | 40, 50, 63 | ||||||||
| 11 | Tuổi thọ cơ khí | thời gian | trên 1000 | ||||||||
| 12 | Lượng điện mở định số | 10000 | |||||||||
| 13 | Trọng lượng ròng | kg | 180 | ||||||||
GW9-10
| Số hàng loạt. | Parameter | Đơn vị | Dữ liệu | |||||||||
| 1 | Điện áp định số | kV | 12 | |||||||||
| 2 | Lưu lượng điện | Mô hình số. | (H) GW9-12 ((W)/630-20 | A | 630 | |||||||
| (H) GW9-12(W)/1000-20 | 1000 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 1250 | |||||||||||
| 3 | 4s Tiếp tục chịu điện | Mô hình số. | (H) GW9-12 ((W)/630-20 | kA | 50 | |||||||
| (H) GW9-12(W)/1000-20 | 50 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 80 | |||||||||||
| 4 | Mức độ cách nhiệt theo tiêu chuẩn | Điện áp chống chọi với sóng sét (đỉnh) | Xích cực với Trái đất (Hạnh phúc và tiêu cực) |
kV | 75 | |||||||
| Chấn thương giữa các phần (Hạnh phúc và tiêu cực) |
85 | |||||||||||
| Tần số công nghiệp chịu điện áp (1 phút) (giá trị thực tế) |
Xét nghiệm khô/Xét nghiệm ẩm | Xích cực với Trái đất | 42 ((khô) 34 ((nước) |
|||||||||
| Chấn thương giữa các phần | 48 (khô) | |||||||||||
| 48 (khô) | ||||||||||||
| 48 (khô) 40 ((nước) |
||||||||||||
| 5 | Chống mạch chính | μ Ω | 630 | |||||||||
| 1000 | ||||||||||||
| 1250 | ||||||||||||
| 6 | Thời gian sử dụng máy móc | thời gian | 50 | |||||||||
| 50 | ||||||||||||
| 80 | ||||||||||||
