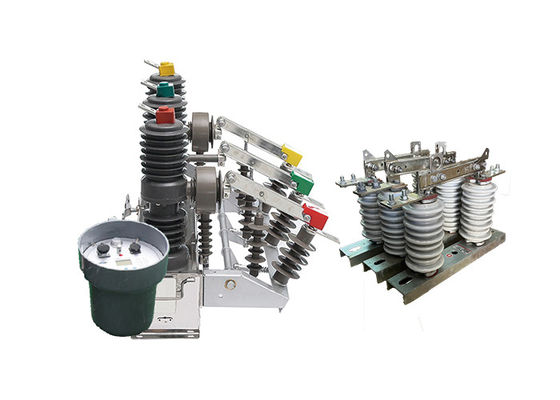

Electrical Sectionalizer 3P với bộ điều khiển thông minh Vacuum Circuit Breaker Pair With Outdoor Ceramic Hookstick
Mô tả sản phẩm:
Máy cắt mạch chân không điện áp cao ZW32 là một thiết bị phân phối ngoài trời với điện áp định số 12kV và dòng điện xoay ba pha 50Hz.Nó chủ yếu được sử dụng để mở và đóng tải hiện tại, quá tải hiện tại và mạch ngắn hiện tại trong hệ thống điện. Nó phù hợp với việc bảo vệ và kiểm soát trong hệ thống phân phối điện của trạm phụ và các doanh nghiệp công nghiệp và khai thác mỏ,cũng như những nơi mà mạng lưới điện nông thôn thường được vận hành. Các bộ ngắt mạch có các đặc điểm của khối lượng nhỏ, trọng lượng nhẹ, chống ngưng tụ, bảo trì miễn phí và như vậy. Nó có thể thích nghi với điều kiện thời tiết khắc nghiệt và môi trường bẩn.Máy ngắt mạch chân không điện áp cao ZW32 là một thiết bị phân phối ngoài trời với điện áp định số 12kV và dòng điện xoay ba pha 50HzNó chủ yếu được sử dụng để mở và đóng tải dòng, quá tải hiện tại và mạch ngắn hiện tại trong hệ thống điện.Nó phù hợp với việc bảo vệ và kiểm soát trong hệ thống phân phối điện của trạm phụ và các doanh nghiệp công nghiệp và khai thác mỏ, cũng như những nơi mà mạng lưới điện nông thôn thường xuyên hoạt động.Nó có thể thích nghi với điều kiện thời tiết khắc nghiệt và môi trường bẩn.
Chuyển đổi cột nối GW9-10 là một công tắc điện cao áp di động được sử dụng để cô lập mạch điện cho mục đích bảo trì và sửa chữa.Nó thường được sử dụng trong hệ thống truyền tải và phân phối điện áp trung bình đến cao.
Loadbuster Electrical Isolator được thiết kế để di động và có thể dễ dàng vận chuyển đến vị trí mà nó cần. Nó có khả năng xử lý mức điện áp cao,thường dao động từ một vài kilovolts đến vài trăm kilovolts.
Chuyển đổi được sử dụng để cô lập một phần của hệ thống điện cho mục đích bảo trì hoặc sửa chữa. Nó có các chỉ báo trực quan cho thấy nếu chuyển đổi được mở hoặc đóng,giúp cho các nhà khai thác dễ dàng biết tình trạng của mạch.
Loadbuster Electrical Isolator có thể được sử dụng cho một loạt các ứng dụng, bao gồm chuyển mạch và cách ly mạch, cũng như cho thiết bị nối đất và khử năng lượng.Nó được thiết kế với các tính năng an toàn để bảo vệ người vận hành khỏi các mối nguy hiểm điện, chẳng hạn như vật liệu cách nhiệt ngăn ngừa tiếp xúc vô tình với các bộ phận hoạt động.
Chuyển đổi dễ sử dụng và đòi hỏi tối thiểu đào tạo để vận hành. Nó có lưỡi dao có thể thay thế dễ dàng, cho phép linh hoạt và linh hoạt hơn.
Giới thiệu bộ điều khiển:
1Truyền thông tiên tiến và giám sát từ xa: Máy cắt mạch chân không ZW32-12 được trang bị giao diện truyền thông 485/232, cho phép tích hợp liền mạch vào các hệ thống giám sát.Nó cũng có thể được kết nối thông qua sợi quang hoặc truyền thông không dây để theo dõi từ xaĐiều này cho phép theo dõi thời gian thực về tình trạng, hiệu suất và tình trạng lỗi của bộ ngắt mạch, tạo điều kiện bảo trì chủ động và khắc phục sự cố hiệu quả.
2Chức năng tăng tốc sau khi khóa lại: Trong trường hợp lỗi vĩnh viễn, bộ ngắt mạch ZW32-12 có chức năng kích hoạt tăng tốc tự động.Điều này có nghĩa là nếu lỗi vẫn còn sau khi đóng lại, bộ ngắt mạch sẽ tự động khởi động với tốc độ tăng, cung cấp bảo vệ tăng cường chống lại lỗi liên tục và giảm thiểu thiệt hại tiềm tàng cho hệ thống.
3Thời gian trì hoãn khép lại có thể điều chỉnh: Máy ngắt mạch ZW32-12 cho phép điều chỉnh thời gian trì hoãn khép lại.Tính năng này cung cấp tính linh hoạt trong việc cấu hình hoạt động khép lại dựa trên các yêu cầu cụ thể của hệ thống điệnNó cho phép tùy chỉnh để tối ưu hóa phản ứng của hệ thống đối với các kịch bản lỗi khác nhau và cải thiện độ tin cậy tổng thể của hệ thống.
4Thiết kế chống lỗi hoạt động và chức năng chống nhảy: Máy ngắt mạch ZW32-12 kết hợp thiết kế chống lỗi hoạt động cho mạch đóng nhảy.Thiết kế này ngăn chặn ngẫu nhiên hoặc không mong muốn đóng của bộ ngắt mạchNgoài ra, nó bao gồm một chức năng chống nhảy, đảm bảo rằng bộ ngắt mạch vẫn ở vị trí đóng ổn định, giảm nguy cơ đột ngột do các yếu tố bên ngoài.
5Phân biệt lỗi với dòng điện không chuỗi: Máy ngắt mạch ZW32-12 được trang bị khả năng phân biệt giữa các lỗi trong và ngoài vùng bằng cách phân tích dòng điện không chuỗi.Điều này cho phép phân biệt lỗi chính xác, cho phép cô lập lỗi nhanh hơn và chính xác hơn và giảm thiểu tác động đến hệ thống điện.
6.Bật điều khiển từ xa để ngăn ngừa sai lệch hoạt động: Máy ngắt mạch ZW32-12 kết hợp một công tắc điều khiển từ xa với thiết kế đặc biệt để ngăn ngừa sai lệch hoạt động.Tính năng này đảm bảo rằng các hoạt động từ xa được thực hiện an toàn và giảm nguy cơ va chạm tình cờ hoặc hành động không mong muốn.
Đặc điểm kỹ thuật:
1 cấu trúc đóng hoàn toàn ba giai đoạn với hiệu suất niêm phong cao
A.Hiệu suất phá vỡ ổn định và đáng tin cậy, không có nguy cơ cháy và nổ; không bảo trì, khối lượng nhỏ, trọng lượng nhẹ, tuổi thọ dài.
B.Chống độ ẩm và ngưng tụ mạnh mẽ, đặc biệt phù hợp để sử dụng trong các khu vực lạnh hoặc ẩm.
C.Các vật liệu nhập khẩu có tính cách điện cách tốt, chống nhiệt độ cao, chống tia cực tím, chống lão hóa.
2 Hiệu quả cao và đáng tin cậy cơ chế hoạt động miniaturized skip
A.Công suất của động cơ lưu trữ năng lượng thấp, tiêu thụ năng lượng của cổng thấp, hệ thống truyền động cơ chế áp dụng chế độ truyền động trực tiếp, số lượng các bộ phận nhỏ,và độ tin cậy là cao.
B.Cơ chế hoạt động được đặt trong hộp niêm phong để ngăn ngừa ăn mòn hiệu quả và cải thiện độ tin cậy của cơ chế.
3 Điều khiển thuận tiện và linh hoạt và hiệu suất kết hợp tự do
A.Có thể sử dụng chuyển đổi bằng tay / chia điện và đóng / điều khiển từ xa.
B.Với bộ điều khiển thông minh để đạt được tự động hóa phân phối, hoặc với bộ điều khiển trùng hợp để tạo thành một thiết bị khép lại tự động, thiết bị phân đoạn.
C.Các bộ biến áp dòng hai hoặc ba pha có thể được lắp đặt để bảo vệ quá mức hoặc mạch ngắn.
D.Nó có thể cung cấp tín hiệu thu thập hiện tại cho bộ điều khiển thông minh và cài đặt biến áp hiện tại để đo theo yêu cầu của người dùng.
E.Nó có thể được trang bị công tắc cách ly liên kết ba pha, với thiết bị khóa không bị lỗi, và có thể được kết nối với các chất cách ly cột ngắt sét để bảo trì thuận tiện.
Cấu trúc:
Chuyển tải bao gồm ba phần: cột, cơ sở và treo để lắp đặt, cố định và nâng.
1.Điều chuyển tải điện áp cao gắn trên cột với buồng dập cung chân không có hiệu suất phá vỡ ổn định và đáng tin cậy. Nó không có nguy cơ cháy hoặc nổ, an toàn,không cần bảo trì, kích thước nhỏ, trọng lượng nhẹ và tuổi thọ dài.
2Chuyển đổi tải áp dụng một cấu trúc hoàn toàn kín với hiệu suất niêm phong tốt, khả năng ngăn ngừa ẩm và sương, phù hợp để sử dụng trong các khu vực nhiệt độ cao và ẩm.
3.Bật tải có thể được vận hành bằng tay hoặc điện để mở và đóng, và nó cũng có thể được điều khiển từ xa.
4Cơ chế hoạt động là sáng tạo, đơn giản, đáng tin cậy trong hoạt động, nhỏ gọn về kích thước và có tuổi thọ cơ học lên đến 10.000 hoạt động.và mức điện áp có thể được chọn từ -220V, 110V, 48V, hoặc 24V.
Điều kiện:
1. Độ cao không quá 2000m;
2Nhiệt độ không khí xung quanh: -45 ° C ~ + 40 ° C. Sự khác biệt nhiệt độ hàng ngày: 25 ° C;
3.Tốc độ gió không quá 35 m / s
4Không có chỗ ăn mòn hóa học dễ cháy, nổ nguy hiểm và rung động dữ dội.
Các thông số kỹ thuật:
ZW32-12
| Số hàng loạt. | Parameter | Đơn vị | Dữ liệu | |||||||||
| 1 | Điện áp định số | kV | 12 | |||||||||
| 2 | Mức độ cách nhiệt của vết gãy | Tần số làm việc ((Xét nghiệm khô/Xét nghiệm ẩm) | 48 | |||||||||
| Phạm độ điện áp của thử nghiệm sốc sét (đỉnh) | 85 | |||||||||||
| 3 | Mức độ cách nhiệt đến mặt đất / giai đoạn đến giai đoạn | Tần số làm việc | Thử nghiệm khô | 42 | ||||||||
| Thử nghiệm ướt | 34 | |||||||||||
| Phạm độ điện áp của thử nghiệm sốc sét (đỉnh) | 75 | |||||||||||
| 4 | Lưu lượng điện | A | 630 | |||||||||
| 5 | Lượng điện ổn định nhiệt (giá trị thực tế) | kA | 20 | |||||||||
| 6 | Điện cắt ngắn định số (giá trị thực tế) | 25 | ||||||||||
| 7 | Thời gian ổn định nhiệt định | s | 4 | |||||||||
| 8 | Lượng điện đóng mạch ngắn (đỉnh) | kA | 63 | |||||||||
| 9 | Điện ổn định động số (Đỉnh) | |||||||||||
| 10 | Tuổi thọ cơ khí | thời gian | 10000 | |||||||||
| 11 | Lượng điện mở định số | 1000 | ||||||||||
| 12 | Nhiệt độ không khí xung quanh | Nhiệt độ cao nhất | °C | -55 | ||||||||
| Nhiệt độ thấp nhất | +60 | |||||||||||
| Sự khác biệt của nhiệt độ hàng ngày tối đa | K | ≤ 25 | ||||||||||
| 13 | Độ cao | m | ≤ 2500 | |||||||||
| 14 | Độ ẩm | Độ ẩm tương đối trung bình hàng ngày | % | ≤ 95 | ||||||||
| Mức độ ẩm tương đối trung bình hàng tháng | ≤ 90 | |||||||||||
| 15 | Khả năng chống động đất | Tốc độ gia tốc ngang | g | 0.25 | ||||||||
| Tốc độ gia tốc dọc mặt đất | 0.125 | |||||||||||
| Nguyên nhân an toàn | / | 1.67 | ||||||||||
| 16 | Tốc độ gió | m/s | ≤ 35 | |||||||||
| 17 | Độ dày băng | mm | ≤20 | |||||||||
GW9-10
| Số hàng loạt. | Parameter | Đơn vị | Dữ liệu | |||||||||
| 1 | Điện áp định số | kV | 12 | |||||||||
| 2 | Lưu lượng điện | Mô hình số. | (H) GW9-12 ((W)/630-20 | A | 630 | |||||||
| (H) GW9-12(W)/1000-20 | 1000 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 1250 | |||||||||||
| 3 | 4s Tiếp tục chịu điện | Mô hình số. | (H) GW9-12 ((W)/630-20 | kA | 50 | |||||||
| (H) GW9-12(W)/1000-20 | 50 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 80 | |||||||||||
| 4 | Mức độ cách nhiệt theo tiêu chuẩn | Điện áp chống chọi với sóng sét (đỉnh) | Xích cực với Trái đất (Hạnh phúc và tiêu cực) |
kV | 75 | |||||||
| Chấn thương đứt gãy (Hạnh phúc và tiêu cực) |
85 | |||||||||||
| Tần số công nghiệp chịu điện áp (1 phút) (giá trị thực tế) |
Xét nghiệm khô/Xét nghiệm ẩm | Xích cực với Trái đất | 42 ((khô) 34 ((nước) |
|||||||||
| Chấn thương đứt gãy | 48 (khô) | |||||||||||
| 48 (khô) | ||||||||||||
| 48 (khô) 40 ((nước) |
||||||||||||
| 5 | Chống mạch chính | μ Ω | 630 | |||||||||
| 1000 | ||||||||||||
| 1250 | ||||||||||||
| 6 | Thời gian sử dụng máy móc | thời gian | 50 | |||||||||
| 50 | ||||||||||||
| 80 | ||||||||||||
Nó sẽ tăng gấp đôi hiệu quả sử dụng khi các bộ ngắt mạch được sử dụng với ngắt kết nối cách ly.
