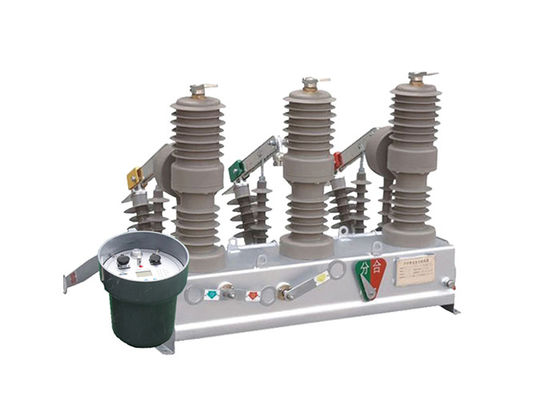

Tự động Recloser Electrical Sectionalizer Điện áp cao 630A Vacuum Circuit Breaker Với IntelligentController
Mô tả sản phẩm:
ZW32-12 ((F) tự động recloser sectionlizer điện được thiết kế đặc biệt cho môi trường ngoài trời.cho phép nó chịu được nhiều điều kiện thời tiết khắc nghiệt như mưaĐiều này đảm bảo hoạt động đáng tin cậy và tuổi thọ lâu dài trong các thiết bị ngoài trời.
Nó có khả năng phá vỡ và đóng hiệu quả dòng tải, dòng quá tải và dòng mạch ngắn trong hệ thống điện tử. Nó cung cấp các hoạt động ngắt và chuyển đổi đáng tin cậy,đảm bảo an toàn và hoạt động đúng đắn của hệ thống điện.
Ngoài các trạm phụ, bộ ngắt mạch chân không ZW32-12 tìm thấy ứng dụng rộng rãi trong các doanh nghiệp công nghiệp và khai thác mỏ.Nó cung cấp bảo vệ đáng tin cậy và kiểm soát trong hệ thống phân phối của các cơ sở này, bảo vệ động cơ, biến áp và các thiết bị điện khác khỏi quá tải và mạch ngắn.Điều này góp phần duy trì một nguồn cung cấp điện ổn định và an toàn trong các hoạt động công nghiệp và khai thác mỏ.
Nó được thiết kế đặc biệt để xử lý các hoạt động thường xuyên trong lưới điện nông thôn. Nó phục vụ như một công tắc cắt, cho phép phân khúc hiệu quả của lưới điện.,nó cho phép tự động hóa mạng lưới phân phối, cải thiện độ tin cậy và hiệu quả của hệ thống điện nông thôn.
Với việc lắp đặt một bộ điều khiển, ZW32-12 tự động recloser sectionlizer điện có thể tích hợp liền mạch vào các hoạt động lưới điện.và tự động hóa mạng lưới phân phối, tối ưu hóa hiệu suất hệ thống và tạo điều kiện quản lý năng lượng hiệu quả.
Giới thiệu bộ điều khiển:
ZW32-12 ((F) bộ cắt điện tự động được trang bị giao diện liên lạc 485/232, cho phép tích hợp liền mạch vào các hệ thống giám sát.Nó cũng có thể được kết nối thông qua sợi quang hoặc truyền thông không dây để theo dõi từ xaĐiều này cho phép theo dõi thời gian thực về tình trạng, hiệu suất và tình trạng lỗi của bộ ngắt mạch, tạo điều kiện bảo trì chủ động và khắc phục sự cố hiệu quả.
Trong trường hợp bị hỏng vĩnh viễn, ZW32-12 ((F) bộ cắt điện tự động có chức năng kích hoạt gia tốc tự động.Điều này có nghĩa là nếu lỗi vẫn còn sau khi đóng lại, bộ ngắt mạch sẽ tự động khởi động với tốc độ tăng, cung cấp bảo vệ tăng cường chống lại lỗi liên tục và giảm thiểu thiệt hại tiềm tàng cho hệ thống.
Nó cho phép điều chỉnh thời gian trì hoãn khép lại. Tính năng này cung cấp tính linh hoạt trong việc cấu hình hoạt động khép lại dựa trên các yêu cầu cụ thể của hệ thống điện.Nó cho phép tùy chỉnh để tối ưu hóa phản ứng của hệ thống đối với các kịch bản lỗi khác nhau và cải thiện độ tin cậy của hệ thống.
ZW32-12 ((F) bộ cắt điện tự động kết nối kết nối kết hợp một thiết kế chống lại sự sai lệch cho mạch đóng nhảy.Thiết kế này ngăn chặn ngẫu nhiên hoặc không mong muốn đóng của bộ ngắt mạchNgoài ra, nó bao gồm một chức năng chống nhảy, đảm bảo rằng bộ ngắt mạch vẫn ở vị trí đóng ổn định, giảm nguy cơ đột ngột do các yếu tố bên ngoài.
Nó được trang bị khả năng phân biệt giữa các lỗi trong khu vực và ngoài khu vực bằng cách phân tích dòng chảy theo chuỗi bằng không.cho phép cách ly lỗi nhanh hơn và chính xác hơn và giảm thiểu tác động đến hệ thống điện.
Máy ngắt mạch ZW32-12 kết hợp một công tắc điều khiển từ xa với một thiết kế cụ thể để ngăn chặn các hoạt động sai lệch.Tính năng này đảm bảo rằng các hoạt động từ xa được thực hiện an toàn và giảm nguy cơ va chạm tình cờ hoặc hành động không mong muốn.
Ứng dụng:
1Các trạm phụ: Nó thường được sử dụng trong cả trạm phụ trong nhà và ngoài trời để bảo vệ và kiểm soát phân phối điện áp trung bình.Các bộ ngắt mạch chân không đảm bảo gián đoạn đáng tin cậy của dòng lỗi, dòng quá tải và dòng tải, bảo vệ thiết bị trạm phụ.
2Các doanh nghiệp công nghiệp và khai thác mỏ: Máy ngắt mạch chân không ZW32-12 được sử dụng trong hệ thống phân phối của các doanh nghiệp công nghiệp và khai thác mỏ để bảo vệ động cơ, biến áp,và các thiết bị điện khác từ quá điện và mạch ngắnNó giúp duy trì sự ổn định và an toàn của nguồn cung cấp điện trong các cơ sở này.
3. Mạng điện nông thôn: Do khả năng chịu được hoạt động thường xuyên, bộ ngắt mạch chân không phù hợp để áp dụng trong lưới điện nông thôn. Nó có thể được sử dụng như một công tắc cắt,cho phép phân khúc hiệu quả của lưới điệnNgoài ra, khi được trang bị bộ điều khiển, nó cho phép tự động hóa mạng lưới phân phối, cải thiện độ tin cậy và hiệu quả của hệ thống điện nông thôn.
4Các tòa nhà thương mại: Máy ngắt mạch chân không cũng được sử dụng trong các tòa nhà thương mại để phân phối và bảo vệ điện.ngăn ngừa thiệt hại cho thiết bị và giảm thiểu thời gian chết.
Cấu trúc:
Chuyển bộ ngắt tải bao gồm cột, cơ sở và treo để lắp đặt, cố định và nâng.
1. Các cột cao áp tải ngắt công tắc được trang bị bộ ngắt chân không có hiệu suất ngắt ổn định và đáng tin cậy, không có nguy cơ cháy và nổ, an toàn, không bảo trì, kích thước nhỏ,trọng lượng nhẹ và tuổi thọ dài, vv
Đặc điểm.
2. Các công tắc ngắt tải được bao bọc hoàn toàn, với độ kín tốt, chống ẩm và khử ẩm. Nó phù hợp để sử dụng trong vùng nóng và ẩm.
3Việc đóng và mở công tắc ngắt tải có thể được vận hành bằng tay hoặc điện hoặc từ xa.
4Cơ chế hoạt động là mới, đơn giản, đáng tin cậy, kích thước nhỏ, đời sống cơ học lên đến 10.000 lần, động cơ lưu trữ năng lượng là động cơ nam châm vĩnh viễn DC,mức điện áp là -220V-110V-48V-24V có thể được chọn.
Ưu điểm:
1Kích thước nhỏ: Thiết bị được thiết kế với một yếu tố hình thức nhỏ gọn, cho phép cài đặt dễ dàng trong môi trường không gian hạn chế.Kích thước nhỏ của nó làm cho nó phù hợp cho các ứng dụng nơi không gian là một hạn chế.
2Trọng lượng nhẹ: Thiết bị nhẹ, đơn giản hóa vận chuyển và lắp đặt.Nó làm giảm gánh nặng vật lý trong khi xử lý và giúp dễ dàng lắp đặt hoặc tích hợp vào các hệ thống hiện có.
3Không cần bảo trì: Thiết bị được thiết kế để yêu cầu bảo trì tối thiểu. Nó được xây dựng với các thành phần bền và tối ưu hóa cho độ tin cậy lâu dài,Giảm nhu cầu kiểm tra hoặc thay thế thường xuyênTính năng này tiết kiệm thời gian và nguồn lực cho các hoạt động bảo trì.
4.Chống ngưng tụ: Thiết bị kết hợp các biện pháp để ngăn ngừa ngưng tụ. Nó bao gồm các tính năng bảo vệ như niêm phong hoặc cách nhiệt để giảm thiểu nguy cơ tích tụ độ ẩm.Điều này giúp duy trì hiệu suất tối ưu và bảo vệ các thành phần bên trong khỏi thiệt hại tiềm ẩn do độ ẩm.
5- Phù hợp với điều kiện thời tiết bất lợi và môi trường bẩn: Thiết bị được thiết kế để chịu được điều kiện thời tiết khó khăn, chẳng hạn như nhiệt độ cực cao, độ ẩm hoặc tiếp xúc với bụi và bụi bẩn.Xây dựng mạnh mẽ và các tính năng bảo vệ đảm bảo hoạt động đáng tin cậy trong môi trường bất lợi, giảm nguy cơ trục trặc hoặc giảm hiệu suất.
Parameter kỹ thuật:
| Số hàng loạt. | Parameter | Đơn vị | Dữ liệu | |||||||||
| 1 | Điện áp định số | kV | 12 | |||||||||
| 2 | Mức độ cách nhiệt của vết gãy | Tần số làm việc(Xét nghiệm khô/Xét nghiệm ẩm) | 48 | |||||||||
| Phạm độ điện áp của thử nghiệm sốc sét (đỉnh) | 85 | |||||||||||
| 3 | Mức độ cách nhiệt đến mặt đất / giai đoạn đến giai đoạn | Tần số làm việc | Thử nghiệm khô | 42 | ||||||||
| Thử nghiệm ướt | 34 | |||||||||||
| Phạm độ điện áp của thử nghiệm sốc sét (đỉnh) | 75 | |||||||||||
| 4 | Lưu lượng điện | A | 630 | |||||||||
| 5 | Lượng điện ổn định nhiệt (giá trị thực tế) | kA | 20 | |||||||||
| 6 | Điện cắt ngắn định số (giá trị thực tế) | 25 | ||||||||||
| 7 | Thời gian ổn định nhiệt định | s | 4 | |||||||||
| 8 | Lượng điện đóng mạch ngắn (đỉnh) | kA | 63 | |||||||||
| 9 | Điện ổn định động số (Đỉnh) | |||||||||||
| 10 | Tuổi thọ cơ khí | thời gian | 10000 | |||||||||
| 11 | Lượng điện mở định số | 1000 | ||||||||||
| 12 | Nhiệt độ không khí xung quanh | Nhiệt độ cao nhất | °C | -55 | ||||||||
| Nhiệt độ thấp nhất | +60 | |||||||||||
| Sự khác biệt của nhiệt độ hàng ngày tối đa | K | ≤ 25 | ||||||||||
| 13 | Độ cao | m | ≤ 2500 | |||||||||
| 14 | Độ ẩm | Độ ẩm tương đối trung bình hàng ngày | % | ≤ 95 | ||||||||
| Mức độ ẩm tương đối trung bình hàng tháng | ≤ 90 | |||||||||||
| 15 | Khả năng chống động đất | Tốc độ gia tốc ngang | g | 0.25 | ||||||||
| Tốc độ gia tốc dọc mặt đất | 0.125 | |||||||||||
| Nguyên nhân an toàn | / | 1.67 | ||||||||||
| 16 | Tốc độ gió | m/s | ≤ 35 | |||||||||
| 17 | Độ dày băng | mm | ≤20 | |||||||||
