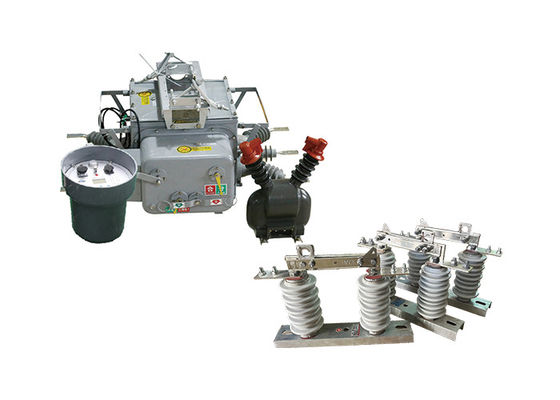

Ba giai đoạn mạnh mẽ giới hạn tải chuyển đổi cặp với dễ dàng vận hành bộ điều khiển với cao điện áp ngắt kết nối chuyển đổi

Ba giai đoạn mạnh mẽ giới hạn tải chuyển đổi cặp với dễ dàng vận hành bộ điều khiển với cao điện áp ngắt kết nối chuyển đổi


Mô tả sản phẩm:

ZW20-12 ((F) chuyển đổi tải giới hạn phù hợp cho các đường dây phân phối 10kV với AC 50Hz ba pha.

Nó bao gồm bộ ngắt mạch chân không AC cao áp ngoài trời ZW20-12, bộ điều khiển phân khúc, máy tính cầm tay PDA và các thành phần khác.Kết nối điện được thực hiện thông qua cắm máy bay và dây điều khiển kín bên ngoài.

Nó có chức năng phát hiện lỗi, kiểm soát bảo vệ và giao tiếp.Nó có thể tự động tách các phần lỗi và khôi phục điện cho các phần khỏe mạnh trong một thời gian rất ngắn sau khi một lỗi xảy raNó cũng cho phép giám sát đa chức năng, truy vấn thông tin của thiết bị hệ thống,hiển thị trực tuyến thông tin người dùng và tình trạng bảo trì hệ thống thông tin địa lý của hệ thống phân phốiNó đại diện cho một giai đoạn tiên tiến của máy tính hỗ trợ phân phối tự động hóa

Chuyển mạch ngắt điện áp cao GW9-10 là một loại thiết bị di động được sử dụng để cô lập và nối đất các đường dây phân phối điện để bảo trì, sửa chữa hoặc các mục đích khẩn cấp.Nó là một công cụ linh hoạt có thể được sử dụng trong nhiều ứng dụng khác nhau, bao gồm các dây chuyền phân phối trên không, trạm phụ và các cơ sở công nghiệp.

Các công tắc ngắt điện áp cao được thiết kế để được vận hành bởi một người, làm cho nó dễ dàng sử dụng và cơ động.có thể được mở rộng để đạt đến thiết bị điện, và một tập hợp các phụ kiện thay thế, cho phép người dùng thực hiện nhiều nhiệm vụ khác nhau, chẳng hạn như mở hoặc đóng công tắc và đường nối đất.

Chuyển mạch ngắt điện áp cao được thiết kế để cung cấp một sự gián đoạn có thể nhìn thấy trong mạch điện, giúp bảo vệ chống lại sự tiếp xúc vô tình với thiết bị năng lượng.Nó cũng được thiết kế để chịu được các điều kiện môi trường khắc nghiệt, chẳng hạn như gió mạnh, mưa và tuyết, làm cho nó phù hợp để sử dụng trong môi trường ngoài trời.


Hiệu ứng đôi khi sử dụng khi GW9-10 series isolator swich có thể được sử dụng với các bộ ngắt mạch chân không.



Đặc điểm của bộ điều khiển:

1. Với giao diện liên lạc 485 / 232, hoặc thông qua sợi quang, giám sát từ xa không dây; Chức năng tăng tốc sau khi khép lại: khi công tắc nặng

2Trong trường hợp thất bại vĩnh viễn, tăng tốc tự động;

3. điều khiển từ xa / đóng thủ công để tăng tốc chuyến đi, và khóa recloser: người dùng sửa chữa đường dây sau khi nguồn, nếu quên để loại bỏ công tắc nối đất

Việc kích hoạt nên được tăng tốc;

3. Ba thời gian trì hoãn đóng lại có thể được điều chỉnh;

Vòng tròn đóng đập áp dụng thiết kế chống sai lệch hoạt động và có chức năng chống đập.

4. Dòng dòng không có thứ tự có thể phân biệt các lỗi trong khu vực từ các lỗi ngoài khu vực.

5. Chuyển điều khiển từ xa được thiết kế để ngăn chặn hoạt động sai.




Ứng dụng:

1Hoạt động khai thác mỏ: Chuyển ZW20 được sử dụng trong hoạt động khai thác mỏ để điều khiển và bảo vệ thiết bị điện và mạng lưới phân phối điện trong mỏ ngầm và bề mặt.

2Trung tâm dữ liệu: Chuyển đổi được sử dụng trong các trung tâm dữ liệu để đảm bảo phân phối điện đáng tin cậy và bảo vệ cơ sở hạ tầng CNTT quan trọng.Nó cho phép chuyển tải hiệu quả và bảo vệ chống lại lỗi điện.

3Ngành công nghiệp dầu khí: Chuyển ZW20 được áp dụng trong ngành công nghiệp dầu khí để kiểm soát và bảo vệ thiết bị điện trong nhà máy lọc dầu, đường ống và nền tảng ngoài khơi.

4Các dự án cơ sở hạ tầng: Chuyển đổi được sử dụng trong các dự án cơ sở hạ tầng khác nhau, chẳng hạn như sân bay, cảng biển và sân vận động, để phân phối và bảo vệ năng lượng đáng tin cậy.

5Các cơ sở xử lý nước và nước thải: Chuyển ZW20 được sử dụng trong các cơ sở xử lý nước và nước thải để điều khiển và bảo vệ thiết bị điện trong các trạm bơm, nhà máy xử lý,và mạng lưới phân phối.




Điều kiện:

1. Độ cao: 2000 mét

2Nhiệt độ môi trường: ngoài trời -30°C~+55°C

Nhiệt độ trung bình hàng năm cao nhất là 20°C

Nhiệt độ trung bình hàng ngày tối đa là 30 °C

3Độ ẩm tương đối: 95% (25°C)

4Khả năng địa chấn: tăng tốc trên mặt đất 0,3g

Tốc độ gia tốc dọc mặt đất 0,15g

Trong khi hoạt động cho ba sóng sinus

Nguyên nhân an toàn 1.67

5. Trận động đất mạnh: 7 độ

6. Sự khác biệt nhiệt độ hàng ngày tối đa:25°C

7Địa điểm lắp đặt: ngoài trời, đường dây trên không 10kv điểm phân định trách nhiệm người dùng

8Phương pháp thả đất: Điểm trung lập không chạm, thả đất cuộn xoắn mạch và thả đất kháng cự thấp




Các thông số kỹ thuật:

ZW20-12 ((F)
