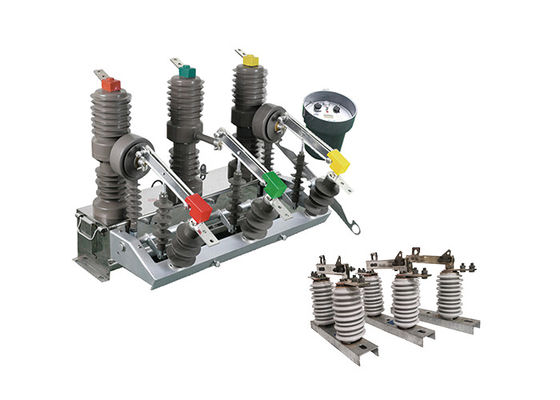

Thông minh phân vùng điện sectionlizer với bộ điều khiển phù hợp với hookstick chuyển đổi hỗ trợ giao tiếp
Mô tả sản phẩm:
ZW32 Series thông minh phân định bộ cắt điện là một thiết bị phân phối ngoài trời với điện áp định số 12kV và dòng điện xoay ba pha 50Hz.Nó chủ yếu được sử dụng để mở và đóng tải hiện tại, quá tải hiện tại và mạch ngắn hiện tại trong hệ thống điện. Nó phù hợp với việc bảo vệ và kiểm soát trong hệ thống phân phối điện của trạm phụ và các doanh nghiệp công nghiệp và khai thác mỏ,cũng như những nơi mà mạng lưới điện nông thôn thường được vận hành. Các bộ ngắt mạch có các đặc điểm của khối lượng nhỏ, trọng lượng nhẹ, chống ngưng tụ, bảo trì miễn phí và như vậy. Nó có thể thích nghi với điều kiện thời tiết khắc nghiệt và môi trường bẩn.
GW9-10 hookstick switch là một loại công tắc điện được sử dụng để cô lập một phần của đường truyền điện trên không để bảo trì hoặc sửa chữa.Nó thường được sử dụng trong hệ thống điện cao áp, chẳng hạn như những người được sử dụng bởi các công ty điện để truyền điện qua những khoảng cách dài.
Chuyển đổi được gắn trên một cấu trúc trên cao, chẳng hạn như một tháp truyền tải hoặc cột, và được thiết kế để chịu được điều kiện môi trường khắc nghiệt gặp phải trong các hệ thống điện ngoài trời.Nó có tính năng một chiều dọc, hoặc chuyển động lên và xuống, để kết nối hoặc ngắt kết nối các liên lạc công tắc, thường được làm bằng đồng hoặc vật liệu dẫn điện khác.
Chuyển hookstick được thiết kế để cung cấp một sự gián đoạn có thể nhìn thấy trong đường truyền, cho phép nhân viên bảo trì làm việc an toàn trên đường dây mà không có nguy cơ bị điện giật hoặc làm hỏng thiết bị.Nó thường được sử dụng cùng với các thiết bị an toàn khác, chẳng hạn như các công tắc nối đất và ngăn sóng, để bảo vệ hệ thống điện và những người làm việc trên đó.
Hiệu ứng đôi khi sử dụng khi GW9-10 series isolator swich có thể được sử dụng với các bộ ngắt mạch chân không.
Giới thiệu bộ điều khiển:
Bộ điều khiển hỗ trợ giao tiếp thông qua giao diện 485/232, cho phép giám sát và điều khiển từ xa. Nó cũng có thể giao tiếp thông qua sợi quang hoặc kết nối không dây.
Khi phát hiện một công tắc nặng, thiết bị sẽ tự động tăng tốc quá trình kích hoạt trong trường hợp có lỗi vĩnh viễn.
Khóa và khóa lại từ xa / thủ công: Người dùng có tùy chọn để từ xa hoặc bằng tay đóng và khóa lại mạch.nếu người dùng quên tháo công tắc nối đất khi khôi phục điện sau khi sửa chữa đường dây, thiết bị có thể tăng tốc quá trình kích hoạt để đảm bảo an toàn.
Nó cho phép điều chỉnh ba thời gian trì hoãn khép lại. Tính năng này cung cấp tính linh hoạt trong việc xác định thời gian trì hoãn thích hợp trước khi khép lại mạch sau khi lỗi.
Vòng kết nối đóng nhảy của bộ điều khiển kết hợp thiết kế chống lỗi hoạt động. Nó bao gồm chức năng chống nhảy để ngăn chặn việc đóng mạch không mong muốn.
Bộ điều khiển có thể phân biệt giữa các lỗi trong và ngoài vùng dựa trên dòng dòng không.Khả năng này giúp xác định vị trí lỗi và cho phép khắc phục sự cố và bảo trì có mục tiêu hơn.
Phòng ngừa sai lệch hoạt động: Chuyển đổi điều khiển từ xa được thiết kế để ngăn chặn sai lệch hoạt động.do đó làm giảm nguy cơ các hành động không mong muốn.
Tính năng:
1Năng lượng và dòng điện: Máy ngắt mạch được thiết kế cho các hệ thống AC ba pha với điện áp định số phù hợp với thiết bị phân phối ngoài trời.Nó hoạt động ở tần số 50Hz và có một phạm vi hiện tại định lượng từ 630A đến 1250AĐánh giá dòng điện cao hơn này làm cho nó phù hợp với các ứng dụng liên quan đến tải năng lượng cao hơn.
2Khả năng mạch ngắn: Máy ngắt mạch có dòng mạch ngắn cao 20kA. Điều này có nghĩa là nó có thể gián đoạn và xử lý hiệu quả các dòng lỗi lên đến 20.000 Ampere,cung cấp bảo vệ đáng tin cậy chống lại mạch ngắn và hạn chế thiệt hại tiềm tàng cho hệ thống điện.
3Bảo vệ và kiểm soát hệ thống: Mục đích chính của bộ ngắt mạch này là bảo vệ và kiểm soát hệ thống điện.Nó được thiết kế để ngắt dòng chảy của hiện tại trong điều kiện quá mứcBằng cách cắt dòng điện, nó giúp ngăn ngừa thiệt hại cho thiết bị và đảm bảo an toàn của hệ thống.
4Ứng dụng ngoài trời: Máy cắt mạch này được thiết kế đặc biệt để sử dụng ngoài trời, làm cho nó phù hợp với các ứng dụng trong các hệ thống phân phối ngoài trời khác nhau.Xây dựng mạnh mẽ và vỏ bảo vệ cho phép nó chịu được các yếu tố môi trường như điều kiện thời tiết, bụi và ẩm.
5Ứng dụng công nghiệp và khai thác mỏ: Máy ngắt mạch phù hợp với các cơ sở công nghiệp và khai thác mỏ, nơi phân phối điện đáng tin cậy và hiệu quả là rất quan trọng.Điện lượng cao và thiết kế mạnh mẽ của nó làm cho nó phù hợp để xử lý nhu cầu năng lượng của máy móc nặng và thiết bị thường thấy trong các hoạt động công nghiệp và khai thác mỏ.
6Môi trường hoạt động nông thôn và thường xuyên: Máy ngắt mạch dễ cài đặt và vận hành, làm cho nó phù hợp với các khu vực nông thôn và địa điểm đòi hỏi hoạt động thường xuyên.Thiết kế thân thiện với người dùng và hiệu suất đáng tin cậy đảm bảo hoạt động và bảo trì trơn tru ngay cả trong môi trường khó khăn.
Ưu điểm:
1Thiết kế nhỏ gọn: Máy cắt mạch chân không ZW32-12 được thiết kế với kích thước nhỏ, cho phép sử dụng không gian hiệu quả trong các thiết bị điện.Thiết kế nhỏ gọn của nó làm cho nó phù hợp với các cài đặt nơi không gian hạn chế, chẳng hạn như trong các trạm phụ nhỏ gọn hoặc phòng thiết bị chuyển mạch.
2Xây dựng nhẹ: Máy ngắt mạch ZW32-12 được xây dựng bằng vật liệu nhẹ, làm giảm trọng lượng tổng thể.,và lắp đặt, giảm thiểu nỗ lực vật lý cần thiết trong quá trình lắp đặt và bảo trì.
3Hoạt động không cần bảo trì: Máy cắt mạch chân không ZW32-12 được thiết kế để hoạt động không cần bảo trì.không đòi hỏi phải bảo trì thường xuyên hoặc thay thế các phương tiện dập cungTính năng này làm giảm nhu cầu về các hoạt động bảo trì thường xuyên, tiết kiệm thời gian và nguồn lực.
4Các biện pháp chống ngưng tụ: Máy ngắt mạch ZW32-12 kết hợp các biện pháp chống ngưng tụ để ngăn ngừa sự tích tụ ẩm và ngưng tụ bên trong thiết bị.Các biện pháp này có thể bao gồm việc sử dụng vật liệu chống ẩm, kỹ thuật niêm phong và hệ thống thông gió để đảm bảo hoạt động đáng tin cậy ngay cả trong môi trường ẩm.
5Chống chống thời tiết xấu và môi trường bẩn: Máy ngắt mạch ZW32-12 được thiết kế để chịu được điều kiện thời tiết xấu và môi trường bẩn.Nó được xây dựng bằng vật liệu mạnh mẽ và lớp phủ bảo vệ giúp chống ẩmĐiều này đảm bảo độ tin cậy và hiệu suất của bộ ngắt mạch, ngay cả trong môi trường ngoài trời hoặc công nghiệp đầy thách thức.
Cấu trúc
1.Điều chuyển tải điện áp cao gắn trên cột với buồng dập cung chân không có hiệu suất phá vỡ ổn định và đáng tin cậy. Nó không có nguy cơ cháy hoặc nổ, an toàn,không cần bảo trì, kích thước nhỏ, trọng lượng nhẹ và tuổi thọ dài.
2Chuyển đổi tải áp dụng một cấu trúc hoàn toàn kín với hiệu suất niêm phong tốt, khả năng ngăn ngừa ẩm và sương, phù hợp để sử dụng trong các khu vực nhiệt độ cao và ẩm.
3.Bật tải có thể được vận hành bằng tay hoặc điện để mở và đóng, và nó cũng có thể được điều khiển từ xa.
4Cơ chế hoạt động là sáng tạo, đơn giản, đáng tin cậy trong hoạt động, nhỏ gọn về kích thước và có tuổi thọ cơ học lên đến 10.000 hoạt động.và mức điện áp có thể được chọn từ -220V, 110V, 48V, hoặc 24V.
Parameter kỹ thuật:
ZW32-12
| Số hàng loạt. | Parameter | Đơn vị | Dữ liệu | |||||||||
| 1 | Điện áp định số | kV | 12 | |||||||||
| 2 | Mức độ cách nhiệt của vết gãy | Tần số làm việc ((Xét nghiệm khô/Xét nghiệm ẩm) | 48 | |||||||||
| Phạm độ điện áp của thử nghiệm sốc sét (đỉnh) | 85 | |||||||||||
| 3 | Mức độ cách nhiệt đến mặt đất / giai đoạn đến giai đoạn | Tần số làm việc | Thử nghiệm khô | 42 | ||||||||
| Thử nghiệm ướt | 34 | |||||||||||
| Phạm độ điện áp của thử nghiệm sốc sét (đỉnh) | 75 | |||||||||||
| 4 | Lưu lượng điện | A | 630 | |||||||||
| 5 | Lượng điện ổn định nhiệt (giá trị thực tế) | kA | 20 | |||||||||
| 6 | Điện cắt ngắn định số (giá trị thực tế) | 25 | ||||||||||
| 7 | Thời gian ổn định nhiệt định | s | 4 | |||||||||
| 8 | Lượng điện đóng mạch ngắn (đỉnh) | kA | 63 | |||||||||
| 9 | Điện ổn định động số (Đỉnh) | |||||||||||
| 10 | Tuổi thọ cơ khí | thời gian | 10000 | |||||||||
| 11 | Lượng điện mở định số | 1000 | ||||||||||
| 12 | Nhiệt độ không khí xung quanh | Nhiệt độ cao nhất | °C | -55 | ||||||||
| Nhiệt độ thấp nhất | +60 | |||||||||||
| Sự khác biệt của nhiệt độ hàng ngày tối đa | K | ≤ 25 | ||||||||||
| 13 | Độ cao | m | ≤ 2500 | |||||||||
| 14 | Độ ẩm | Độ ẩm tương đối trung bình hàng ngày | % | ≤ 95 | ||||||||
| Mức độ ẩm tương đối trung bình hàng tháng | ≤ 90 | |||||||||||
| 15 | Khả năng chống động đất | Tốc độ gia tốc ngang | g | 0.25 | ||||||||
| Tốc độ gia tốc dọc mặt đất | 0.125 | |||||||||||
| Nguyên nhân an toàn | / | 1.67 | ||||||||||
| 16 | Tốc độ gió | m/s | ≤ 35 | |||||||||
| 17 | Độ dày băng | mm | ≤20 | |||||||||
GW9-10
| Số hàng loạt. | Parameter | Đơn vị | Dữ liệu | |||||||||
| 1 | Điện áp định số | kV | 12 | |||||||||
| 2 | Lưu lượng điện | Mô hình số. | (H) GW9-12 ((W)/630-20 | A | 630 | |||||||
| (H) GW9-12(W)/1000-20 | 1000 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 1250 | |||||||||||
| 3 | 4s Tiếp tục chịu điện | Mô hình số. | (H) GW9-12 ((W)/630-20 | kA | 50 | |||||||
| (H) GW9-12(W)/1000-20 | 50 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 80 | |||||||||||
| 4 | Mức độ cách nhiệt theo tiêu chuẩn | Điện áp chống chọi với sóng sét (đỉnh) | Xích cực với Trái đất (Hạnh phúc và tiêu cực) |
kV | 75 | |||||||
| Chấn thương đứt gãy (Hạnh phúc và tiêu cực) |
85 | |||||||||||
| Tần số công nghiệp chịu điện áp (1 phút) (giá trị thực tế) |
Xét nghiệm khô/Xét nghiệm ẩm | Xích cực với Trái đất | 42 ((khô) 34 ((nước) |
|||||||||
| Chấn thương đứt gãy | 48 (khô) | |||||||||||
| 48 (khô) | ||||||||||||
| 48 (khô) 40 ((nước) |
||||||||||||
| 5 | Chống mạch chính | μ Ω | 630 | |||||||||
| 1000 | ||||||||||||
| 1250 | ||||||||||||
| 6 | Thời gian sử dụng máy móc | thời gian | 50 | |||||||||
| 50 | ||||||||||||
| 80 | ||||||||||||
