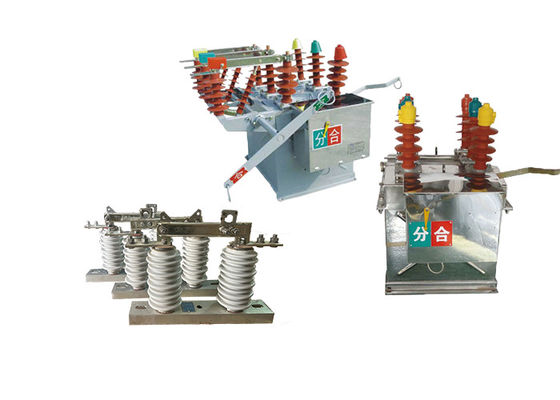

Máy ngắt mạch chân không 3 giai đoạn phù hợp với GW9 630A Hookstick Switch
Mô tả sản phẩm:
Máy ngắt mạch chân không tự động ZW8-12 là một loại thiết bị chuyển mạch điện thường được sử dụng trong hệ thống truyền tải và phân phối điện.Nó được thiết kế để hoạt động trong môi trường ngoài trời và được đánh giá cho một điện áp tối đa 12kV và tần số 50Hz.
Chức năng chính của bộ ngắt mạch ZW8-12 là ngắt dòng điện trong trường hợp quá tải hoặc lỗi mạch ngắn.Điều này giúp bảo vệ thiết bị điện hạ lưu khỏi bị hư hỏng và ngăn chặn mất điện.
Máy cắt mạch ZW8-12 đặc biệt phù hợp để sử dụng trong hệ thống phân phối cho các mạng điện đô thị và nông thôn hoạt động ở 10kV.Nó là một sản phẩm trưởng thành và đáng tin cậy đã được sử dụng rộng rãi trong ngành công nghiệp điện trong nhiều năm.
Một trong những lợi thế chính của bộ ngắt mạch ZW8-12 là việc sử dụng các bộ ngắt chân không.Máy ngắt chân không có hiệu quả cao trong việc ngắt dòng điện và được biết đến với tuổi thọ dài và yêu cầu bảo trì thấpĐiều này làm cho bộ ngắt mạch ZW8-12 trở thành một giải pháp hiệu quả về chi phí và đáng tin cậy cho các hệ thống phân phối điện.
Chuyển hookstick GW9-10 là một chuyển đổi điện cao áp di động được sử dụng để cô lập mạch điện cho mục đích bảo trì và sửa chữa.Nó thường được sử dụng trong hệ thống truyền tải và phân phối điện áp trung bình đến cao.
Loadbuster Electrical Isolator được thiết kế để di động và có thể dễ dàng vận chuyển đến vị trí mà nó cần. Nó có khả năng xử lý mức điện áp cao,thường dao động từ một vài kilovolts đến vài trăm kilovolts.
Chuyển đổi được sử dụng để cô lập một phần của hệ thống điện cho mục đích bảo trì hoặc sửa chữa. Nó có các chỉ báo trực quan cho thấy nếu chuyển đổi được mở hoặc đóng,giúp cho các nhà khai thác dễ dàng biết tình trạng của mạch.
Loadbuster Electrical Isolator có thể được sử dụng cho một loạt các ứng dụng, bao gồm chuyển mạch và cách ly mạch, cũng như cho thiết bị nối đất và khử năng lượng.Nó được thiết kế với các tính năng an toàn để bảo vệ người vận hành khỏi các mối nguy hiểm điện, chẳng hạn như vật liệu cách nhiệt ngăn ngừa tiếp xúc vô tình với các bộ phận hoạt động.
Chuyển đổi dễ sử dụng và đòi hỏi tối thiểu đào tạo để vận hành. Nó có lưỡi dao có thể thay thế dễ dàng, cho phép linh hoạt và linh hoạt hơn.
Hiệu ứng gấp đôi khi sử dụng khi GW9-10 series isolator swich có thể được sử dụng với các bộ ngắt mạch chân không!!
Tính năng:
Chức năng bảo vệ máy vi tính
1Nó có một chức năng bảo vệ hiện tại ba giai đoạn: chạy nhanh, chạy nhanh giới hạn thời gian và bảo vệ quá mức.
2.Flexible setting of fast and slow timing characteristics. Thiết lập linh hoạt các đặc điểm thời gian nhanh và chậm.
3Người dùng có thể thiết lập các giá trị bảo vệ và sự chậm trễ.
Chức năng khóa lại
1Có thể đặt tối đa ba hoạt động đóng lại.
2Người dùng có thể tự do chọn số lượng các hoạt động khóa lại và khoảng thời gian khóa lại khác nhau.
3Nó có chức năng tăng tốc trước khi đóng lại, tăng tốc sau khi đóng lại và lựa chọn phối hợp liên tục.
Chức năng tái thiết mạng
1. Bao gồm khóa chạy dưới điện áp, tự động khóa lại, không khóa lại trong thời gian ngắn, không khóa lại liên tục, khóa lại dưới điện áp, đặt lại tự động, kích hoạt thời gian ngắn của giá trị bảo vệ chờ,và kích hoạt liên tục giá trị bảo vệ chờ.
2Điều khiển thông minh phân tán có thể được thực hiện theo chức năng đặt trước trong hoạt động mạng vòng.
3Khi một lỗi mạng xảy ra, nó tự động xóa lỗi, cô lập khu vực lỗi, chuyển điện tự động, và khôi phục điện cho khu vực không bị lỗi.
Cấu trúc:
1. Vacuum Interrupter: Máy ngắt chân không là trái tim của bộ ngắt mạch. Nó bao gồm một liên lạc cố định và một liên lạc di động được niêm phong trong một buồng chân không. Khi bộ ngắt mạch hoạt động,vai trò của bộ ngắt chân không là tắt vòng cung và cung cấp sự gián đoạn đáng tin cậy của dòng điện.
2Cơ chế hoạt động: Máy ngắt mạch được trang bị một cơ chế hoạt động chịu trách nhiệm mở và đóng các liên lạc. Nó có thể sử dụng các cơ chế khác nhau như cơ chế xuân,cơ chế thủy lựcCơ chế hoạt động đảm bảo hoạt động trơn tru và đáng tin cậy của bộ ngắt mạch.
3Khung cách nhiệt: Máy ngắt mạch được đặt trong một vỏ cách nhiệt, cung cấp sự bảo vệ chống lại các yếu tố bên ngoài như độ ẩm, bụi và chất gây ô nhiễm.Khung thường được làm bằng vật liệu cách nhiệt chất lượng cao để duy trì sức mạnh điện áp và tính cách nhiệt cần thiết.
4Hệ thống kiểm soát và bảo vệ: Máy ngắt mạch ZW8-12 kết hợp một hệ thống kiểm soát và bảo vệ để giám sát và kiểm soát hoạt động của nó.và các thiết bị điều khiển để phát hiện các điều kiện bất thường, cung cấp đầu vào tín hiệu, và bắt đầu mở hoặc đóng bộ ngắt mạch.
5. Kết nối đầu cuối: Máy ngắt mạch có đầu cuối kết nối cho các kết nối điện vào và ra.cho phép dòng điện chảy qua bộ ngắt mạch.
6Các thành phần phụ trợ và điều khiển: Các thành phần phụ trợ và điều khiển bổ sung có thể có trong bộ ngắt mạch để tăng chức năng của nó.Máy biến áp, biến áp dòng điện và các phụ kiện khác cần thiết để giám sát, đo lường và kiểm soát các thông số điện.
Ứng dụng
1Phân phối điện: Các bộ ngắt mạch chân không ngoài trời được sử dụng rộng rãi trong các hệ thống phân phối điện để chuyển đổi và bảo vệ các bộ biến đổi phân phối, bộ cấp và các thiết bị khác.Chúng thường được lắp đặt trên các cột ngoài trời, trạm phụ, và thiết bị chuyển mạch.
2Năng lượng tái tạo quy mô tiện ích: Các bộ ngắt mạch chân không ngoài trời được sử dụng trong các dự án năng lượng tái tạo quy mô tiện ích, chẳng hạn như các trang trại gió và mặt trời, để chuyển đổi và bảo vệ các biến tần và thiết bị khác.
3Các hệ thống đường sắt: Các bộ ngắt mạch chân không ngoài trời được sử dụng trong các hệ thống đường sắt, chẳng hạn như hệ thống tín hiệu và cơ sở hạ tầng đường sắt, để chuyển đổi và bảo vệ thiết bị điện.
4Hoạt động khai thác mỏ: Máy ngắt mạch chân không ngoài trời được sử dụng trong hoạt động khai thác mỏ để chuyển đổi và bảo vệ thiết bị điện trong môi trường ngoài trời khắc nghiệt.
5Ngành công nghiệp dầu khí: Các bộ ngắt mạch chân không ngoài trời được sử dụng trong ngành công nghiệp dầu khí để chuyển đổi và bảo vệ thiết bị điện, chẳng hạn như máy bơm, máy nén và đường ống.
Parameter kỹ thuật:
ZW8-12
| Số hàng loạt. | Parameter | Đơn vị | Dữ liệu | ||||||||
| 1 | Điện áp định số | kV | 12 | ||||||||
| 2 | Mức độ cách nhiệt định số | 1min Tăng suất chịu tần số công nghiệp | Thử nghiệm khô | 42 | |||||||
| Thử nghiệm ướt | 34 | ||||||||||
| Điện áp chống sóng sét (Đỉnh) | 75 | ||||||||||
| 3 | Lưu lượng điện | A | 630 | ||||||||
| 4 | Điện cắt mạch ngắn định số | kA | 20 | ||||||||
| 5 | Thời gian ngắt mạch ngắn định số | thời gian | 30 | ||||||||
| 6 | Lượng điện chuyển mạch ngắn định số (đỉnh) | kA | 50 | ||||||||
| 7 | Điểm cao nhất chịu điện | 50 | |||||||||
| 8 | Lưu ý thời gian ngắn | 20 | |||||||||
| 9 | Thời gian ngắn mạch theo định số | S | 4 | ||||||||
| 10 | Thời gian ngắt (Phân tách kích thích riêng) |
Tăng áp hoạt động tối đa | ms | 15-50 | |||||||
| Điện áp hoạt động định số | 30-60 | ||||||||||
| Điện áp hoạt động tối thiểu | |||||||||||
| 11 | Thời gian đóng cửa | 25-50 | |||||||||
| 12 | Thời gian ngắt kết nối hoàn toàn | ≤ 100 | |||||||||
| 13 | Thời gian đốt cung | ≤20 | |||||||||
| 14 | Tuổi thọ cơ khí | thời gian | 10000 | ||||||||
| 15 | Chức năng đóng | J | 70 | ||||||||
| 16 | Sức mạnh đầu vào định số của động cơ lưu trữ năng lượng | W | < 250 | ||||||||
| 17 | Điện áp hoạt động định số/điện áp mạch phụ trợ định số | V | DC220 | ||||||||
| AC220 | |||||||||||
| 18 | Thời gian lưu trữ năng lượng ở điện áp định số | S | <10 | ||||||||
| 19 | Máy giải ly quá dòng | Lưu lượng điện | A | 5 | |||||||
| Độ chính xác của dòng ly nối | % | ±10 | |||||||||
GW9-10
| Số hàng loạt. | Parameter | Đơn vị | Dữ liệu | |||||||||
| 1 | Điện áp định số | kV | 12 | |||||||||
| 2 | Lưu lượng điện | Mô hình số. | (H) GW9-12 ((W)/630-20 | A | 630 | |||||||
| (H) GW9-12(W)/1000-20 | 1000 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 1250 | |||||||||||
| 3 | 4s Tiếp tục chịu điện | Mô hình số. | (H) GW9-12 ((W)/630-20 | kA | 50 | |||||||
| (H) GW9-12(W)/1000-20 | 50 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 80 | |||||||||||
| 4 | Mức độ cách nhiệt theo tiêu chuẩn | Điện áp chống chọi với sóng sét (đỉnh) | Xích cực với Trái đất (Hạnh phúc và tiêu cực) |
kV | 75 | |||||||
| Chấn thương đứt gãy (Hạnh phúc và tiêu cực) |
85 | |||||||||||
| Tần số công nghiệp chịu điện áp (1 phút) (giá trị thực tế) |
Xét nghiệm khô/Xét nghiệm ẩm | Xích cực với Trái đất | 42 ((khô) 34 ((nước) |
|||||||||
| Chấn thương đứt gãy | 48 (khô) | |||||||||||
| 48 (khô) | ||||||||||||
| 48 (khô) 40 ((nước) |
||||||||||||
| 5 | Chống mạch chính | μ Ω | 630 | |||||||||
| 1000 | ||||||||||||
| 1250 | ||||||||||||
| 6 | Thời gian sử dụng máy móc | thời gian | 50 | |||||||||
| 50 | ||||||||||||
| 80 | ||||||||||||
