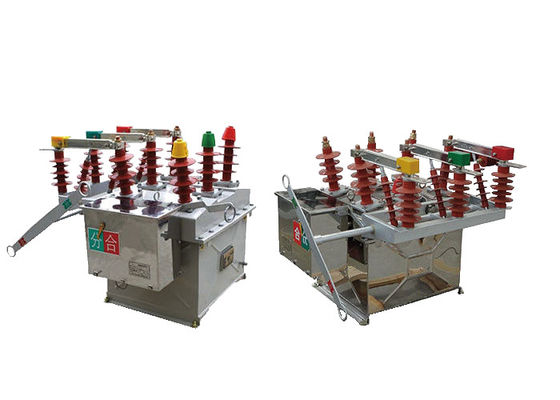

Dòng ZW8 bộ ngắt mạch chân không tự động AC điện áp cao ba giai đoạn ba cực ngắt mạch ngắt mạch
Mô tả sản phẩm:
Máy ngắt mạch chân không tự động ZW8-12 là một loại ngắt mạch đặc biệt được thiết kế để sử dụng ngoài trời trong các hệ thống thiết bị chuyển mạch điện áp cao.Nó đặc biệt phù hợp với thiết bị chuyển mạch cao áp ngoài trời ba pha AC với điện áp định số 12kV và tần số định số 50Hz.
Chức năng chính của bộ ngắt mạch ZW8-12 là kiểm soát và bảo vệ các hệ thống phân phối trong lưới điện đô thị và nông thôn 10kV.Nó chịu trách nhiệm bật hoặc tắt dòng tải và cũng để ngắt dòng lỗi mạch ngắn có thể xảy ra trong hệ thống điện.
Là một bộ ngắt mạch chân không, nó sử dụng một bộ ngắt chân không để tắt vòng cung hình thành khi bộ ngắt mạch mở trong các hoạt động chuyển đổi.Máy ngắt chân không cung cấp khả năng ngắt vòng cung đáng tin cậy và được biết đến với độ bền điện áp cao và hiệu suất điện tuyệt vời.
Bộ ngắt mạch ZW8-12 được coi là một trong những sản phẩm được sử dụng rộng rãi nhất, trưởng thành và ổn định trong hệ thống điện.triển khai rộng rãiNó đã trải qua các thử nghiệm nghiêm ngặt và đáp ứng các tiêu chuẩn công nghiệp cần thiết về hiệu suất và an toàn.
Tính năng:
1.ZW8-12 bộ ngắt mạch chân không tự động được thiết kế với khả năng chống ô nhiễm. Điều này có nghĩa là nó có thể hoạt động đáng tin cậy ngay cả trong môi trường có mức độ ô nhiễm cao,chẳng hạn như các khu vực có bụi nặng hoặc khí thải công nghiệp. cách điện bên trong được thiết kế để chịu được ô nhiễm như vậy và duy trì các mức độ cách điện cần thiết. Ngoài ra, bộ ngắt mạch sử dụng khí và nhựa epoxy cách điện tổng hợp,cung cấp các tính chất cách nhiệt nâng cao và cải thiện hiệu suất tổng thể của bộ ngắt.
2. Các bộ ngắt mạch được trang bị một cơ chế hoạt động lưu trữ năng lượng tên lửa.Cơ chế hoạt động này lưu trữ năng lượng cơ học có thể được giải phóng nhanh chóng để mở hoặc đóng các liên lạc của bộ ngắt mạchCơ chế lưu trữ năng lượng tên lửa được thiết kế để hoạt động hiệu quả và đáng tin cậy, đảm bảo chuyển mạch nhanh chóng và hiệu quả.
3. Các bộ ngắt mạch ZW8-12 có thể được trang bị với một bên (bên trái) hoặc hai bên chuyển đổi tách.Điều này cho phép linh hoạt trong cấu hình và lắp đặt của bộ ngắt mạch trong hệ thống thiết bị chuyển mạchNgoài ra, nó có thể được trang bị một PT bên ngoài (Potential Transformer), được sử dụng cho các mục đích đo và kiểm soát điện áp.PT bên ngoài tạo điều kiện cho việc giám sát điện áp chính xác và giúp đảm bảo hoạt động đúng đắn của bộ ngắt mạch trong hệ thống điện áp cao.
Ưu điểm:
1Nó được trang bị cơ chế vận hành lưu trữ năng lượng bồn phun loại CT23.
2.ZW8-12G bao gồm bộ ngắt ZW8-12 và bộ cách ly, được gọi là bộ ngắt kết hợp, có thể được sử dụng làm bộ cắt.
3.Cấu trúc của bộ ngắt là ba giai đoạn lắp ráp trong một thùng, buồng tắt cung chân không ba giai đoạn được bao bọc trong thùng kim loại, vật liệu cách nhiệt giữa các giai đoạn và pha cho mỗi giai đoạn được làm bằng SMC.
4.hiệu suất đáng tin cậy, và sức mạnh cách nhiệt cao.
Điều kiện:
1Nhiệt độ môi trường: Máy ngắt mạch được thiết kế để hoạt động trong phạm vi nhiệt độ từ -15 °C đến +40 °C.Điều này có nghĩa là nó có thể hoạt động hiệu quả trong môi trường với nhiệt độ thấp đến -15 °C và cao đến +40 °C.
2Áp lực gió: Máy ngắt mạch có thể chịu được áp lực gió lên đến 700Pa, tương đương với tốc độ gió 34m/s.Điều này đảm bảo rằng bộ ngắt mạch vẫn ổn định và không bị ảnh hưởng bởi gió mạnh.
3Độ cao: Máy ngắt mạch phù hợp để lắp đặt ở độ cao lên đến 1000m so với mực nước biển. Nó được thiết kế để hoạt động đáng tin cậy trong phạm vi độ cao này.
4Độ cường độ địa chấn: Máy ngắt mạch được thiết kế để chịu được các hoạt động địa chấn với mức độ cường độ lên đến 8 trên thang cường độ địa chấn.Điều này đảm bảo rằng nó vẫn hoạt động và không bị ảnh hưởng bởi các rung động địa chấn đến mức này.
Parameter kỹ thuật:
| không. | Parameter | Đơn vị | Dữ liệu | ||||||||
| 1 | Điện áp định số | kV | 12 | ||||||||
| 2 | Mức độ cách nhiệt định số | 1min Tăng suất chịu tần số công nghiệp | Thử nghiệm khô | 42 | |||||||
| Thử nghiệm ướt | 34 | ||||||||||
| Điện áp chống sóng sét (Đỉnh) | 75 | ||||||||||
| 3 | Lưu lượng điện | A | 630 | ||||||||
| 4 | Điện cắt mạch ngắn định số | kA | 20 | ||||||||
| 5 | Thời gian ngắt mạch ngắn định số | thời gian | 30 | ||||||||
| 6 | Lượng điện chuyển mạch ngắn định số (đỉnh) | kA | 50 | ||||||||
| 7 | Điểm cao nhất chịu điện | 50 | |||||||||
| 8 | Lưu ý thời gian ngắn | 20 | |||||||||
| 9 | Thời gian ngắn mạch theo định số | S | 4 | ||||||||
| 10 | Thời gian ngắt (Phân tách kích thích riêng) |
Tăng áp hoạt động tối đa | ms | 15-50 | |||||||
| Điện áp hoạt động định số | 30-60 | ||||||||||
| Điện áp hoạt động tối thiểu | |||||||||||
| 11 | Thời gian đóng cửa | 25-50 | |||||||||
| 12 | Thời gian ngắt kết nối hoàn toàn | ≤ 100 | |||||||||
| 13 | Thời gian đốt cung | ≤20 | |||||||||
| 14 | Tuổi thọ cơ khí | thời gian | 10000 | ||||||||
| 15 | Chức năng đóng | J | 70 | ||||||||
| 16 | Sức mạnh đầu vào định số của động cơ lưu trữ năng lượng | W | < 250 | ||||||||
| 17 | Điện áp hoạt động định số/điện áp mạch phụ trợ định số | V | DC220 | ||||||||
| AC220 | |||||||||||
| 18 | Thời gian lưu trữ năng lượng ở điện áp định số | S | <10 | ||||||||
| 19 | Máy giải ly quá dòng | Lưu lượng điện | A | 5 | |||||||
| Độ chính xác của dòng ly nối | % | ±10 | |||||||||
