Bộ ngắt mạch chân không màu xám trí thông minh cao áp ba giai đoạn với bộ điều khiển cho mạng lưới phân phối
Mô tả sản phẩm:

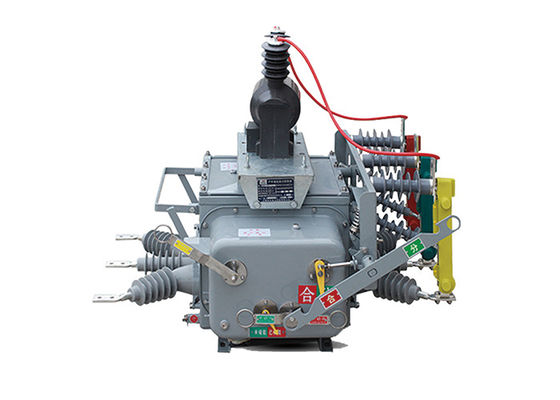

ZW20-12 ((F) High Voltage Vacuum Circuit Breaker là một thiết bị linh hoạt và thông minh kết hợp các chức năng của bộ ngắt chân không, công tắc tải chân không, khóa lại và phân khúc.Nó được thiết kế để sử dụng trong mạng lưới phân phối 10kV và 13kV, đặc biệt là trong các mạng lưới điện thành phố và nông thôn.
Các thành phần chính của bộ ngắt mạch ZW20-12 ((F) bao gồm bộ ngắt chân không, bộ điều khiển CH-40 và bộ biến áp điện áp bên ngoài.Các bộ ngắt chân không chịu trách nhiệm ngắt và làm cho mạch điện, trong khi bộ điều khiển CH-40 cung cấp chức năng bảo vệ và điều khiển thông minh.
Đặc điểm của bộ điều khiển:
Các bộ điều khiển đầu cuối thông minh có các chức năng như bảo vệ, điều khiển tự động, kiểm tra / truy vấn, truyền thông và quản lý phần mềm.
1- Chức năng toàn diện:
• Thực hiện hoàn hảo các chức năng khác nhau như bảo vệ mạch, điều khiển từ xa, báo động và giám sát từ xa.
2Chi phí thấp và thực tế:
• Không cần đầu tư phần cứng truyền thông trong mạng GSM.
3. Nhiều biện pháp an ninh:
• Sử dụng điện thoại di động được chỉ định, mã hóa thông tin, xác minh mật khẩu và các biện pháp bảo mật khác.
• Mô-đun GSM có thể chỉ định một số di động và chỉ chấp nhận lệnh từ điện thoại liên kết.
• Thông điệp liên lạc cho điều khiển từ xa và các lệnh khác được mã hóa.
• Theo một phương pháp điều khiển từ xa đặt trước xác nhận thực hiện xác minh để đảm bảo an toàn của hệ thống điều khiển và ngăn ngừa sai lệch.
4.Cấu hình hệ thống đơn giản:
• Không cần phải cài đặt bất kỳ đường truyền thông hoặc đường truyền thông gỡ lỗi.
• Chỉ cần cài đặt trạm giám sát thông minh SMS đúng cách, chèn thẻ SIM, đặt số di động được chỉ định và hệ thống sẽ bắt đầu chạy.
5.Mobile giám sát bất cứ lúc nào, bất cứ nơi nào:
• Theo dõi và xem thời gian thực có thể được thực hiện ở bất kỳ vị trí nào có tín hiệu, mà không cần phải có nhân viên đồn trú để theo dõi.
Tính năng:
1Khả năng phá vỡ cao: Nó có khả năng ngắt dòng lỗi cao và bảo vệ hệ thống điện khỏi các điều kiện quá điện.
2Thiết kế nhỏ gọn: Chuyển đổi được thiết kế để nhỏ gọn và tiết kiệm không gian, làm cho nó phù hợp với các môi trường lắp đặt khác nhau.
3Hiệu suất đáng tin cậy: Công nghệ ngắt chân không được sử dụng trong công tắc đảm bảo hoạt động chuyển đổi đáng tin cậy và yêu cầu bảo trì tối thiểu.
4Thời gian sử dụng điện và cơ học dài: Chuyển đổi được thiết kế để có tuổi thọ hoạt động dài, với độ bền và độ bền cao.
5Các tính năng bảo vệ: Nó có thể bao gồm các tính năng như bảo vệ quá mức, bảo vệ mạch ngắn và các biện pháp bảo vệ khác để bảo vệ hệ thống điện.
6. Điều khiển và giám sát từ xa: Một số mô hình của loạt ZW20 có thể cung cấp khả năng điều khiển và giám sát từ xa, cho phép hoạt động thuận tiện và giám sát tình trạng.
Điều kiện môi trường:
1. Máy ngắt mạch chân không tự động ZW20-12 ((F) được thiết kế để hoạt động đáng tin cậy trong phạm vi nhiệt độ không khí xung quanh rộng, từ -40 °C đến +70 °C.Độ chịu nhiệt độ này đảm bảo rằng bộ ngắt mạch có thể hoạt động hiệu quả trong các điều kiện khí hậu khác nhau.
2Bộ ngắt mạch phù hợp để lắp đặt ở độ cao không quá 3000 mét so với mực nước biển.
3. ZW20-12 ((F) bộ ngắt mạch được xây dựng để chịu được ô nhiễm không khí xung quanh do bụi, khói, khí ăn mòn, hơi nước hoặc phun muối.Nó được thiết kế để đáp ứng các tiêu chuẩn mức độ ô nhiễm lớp IV, đảm bảo rằng bộ ngắt mạch vẫn kiên cường và hoạt động ngay cả trong môi trường khó khăn và ăn mòn.
4Với độ chịu đựng tốc độ gió tối đa là 34 m / s (tương đương với 700 Pa trên bề mặt xi lanh), bộ ngắt mạch có thể chịu được gió mạnh mà không ảnh hưởng đến hiệu suất hoặc sự ổn định của nó.Sự chống lại tốc độ gió này đảm bảo hoạt động đáng tin cậy của bộ ngắt mạch trong điều kiện thời tiết khắc nghiệt.
5Các bộ ngắt mạch được thiết kế để giảm thiểu tác động của rung động bên ngoài hoặc chuyển động mặt đất trên hiệu suất của nó.Cấu trúc và cơ chế bên trong của nó được thiết kế để hấp thụ và làm giảm rung động, đảm bảo rằng bộ ngắt mạch không bị ảnh hưởng bởi các nhiễu bên ngoài.
6. ZW20-12 ((F) bộ ngắt mạch được thiết kế để hạn chế nhiễu điện từ gây ra (EMI) trong hệ thống phụ.,đảm bảo rằng bộ ngắt mạch không tạo ra các nhiễu điện từ quá mức có thể ảnh hưởng đến hoạt động của các thiết bị kết nối khác.
Các thông số kỹ thuật:
| Số hàng loạt. | Parameter | Đơn vị | Dữ liệu | ||||||||
| 1 | Điện áp định số | kV | 12 | ||||||||
| 2 | Mức độ cách nhiệt của vết gãy | Tần số làm việc ((Xét nghiệm khô/Xét nghiệm ẩm) | 48 | ||||||||
| Phạm độ điện áp của thử nghiệm sốc sét (đỉnh) | 85 | ||||||||||
| 3 | Mức độ cách nhiệt đến mặt đất / giai đoạn đến giai đoạn | Tần số làm việc | Thử nghiệm khô | 42 | |||||||
| Thử nghiệm ướt | 34 | ||||||||||
| Phạm độ điện áp của thử nghiệm sốc sét (đỉnh) | 75 | ||||||||||
| 4 | Lưu lượng điện | A | 630, 1250 | ||||||||
| 5 | Điện cắt mạch ngắn định số | kA | 16, 20, 25 | ||||||||
| 6 | Thời gian ngắt dòng điện cắt ngắn | thời gian | 30 | ||||||||
| 7 | Điện lượng chịu nổi ngắn hạn | kA | 16, 20, 25 | ||||||||
| 8 | Thời gian ngắn mạch theo định số | S | 4 | ||||||||
| 9 | Lượng điện đóng mạch ngắn theo định số (đỉnh) | kA | 40, 50, 63 | ||||||||
| 10 | Điểm cao nhất chịu điện | kA | 40, 50, 63 | ||||||||
| 11 | Tuổi thọ cơ khí | thời gian | trên 1000 | ||||||||
| 12 | Lượng điện mở định số | 10000 | |||||||||
| 13 | Trọng lượng ròng | kg | 180 | ||||||||
Parameter kỹ thuật của bộ điều khiển:
| Số hàng loạt. | Parameter | Dữ liệu | ||||||||
| 1 | Điện áp đầu vào Woking | AC220V | ||||||||
| 2 | Tần số hoạt động đầu vào | 50Hz | ||||||||
| 3 | Phạm vi biến động điện áp cho phép cho điện áp đầu vào | ± 20% | ||||||||
| 4 | Tổng năng lượng tiêu thụ của thiết bị | < 10W | ||||||||
| 5 | Giá trị lấy mẫu của dòng điện pha đầu vào | 60-600A | ||||||||
| 6 | Mức ngưỡng hoạt động điện áp thấp | 10-140V | ||||||||
| 7 | Lỗi lấy mẫu cho giá trị điện năng đầu vào | ± 5% | ||||||||
| 8 | Giá trị thời gian trì hoãn bảo vệ quá dòng | 0.1-0.3s | ||||||||
| 9 | Đặt giá trị cho dòng điện không chuỗi | 0.2-6A | ||||||||
| 10 | Thời gian trì hoãn hành động đặt đất | 0-1200s | ||||||||
