Máy ngắt mạch chân không cao áp công nghiệp ba pha AC tự động / hoạt động bằng tay Máy ngắt mạch mạnh mẽ
Mô tả sản phẩm:

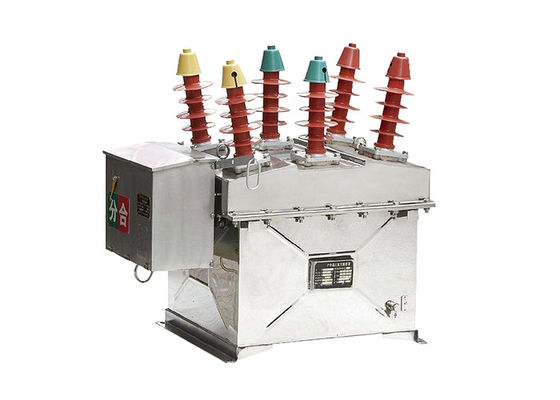

Máy cắt mạch chân không cao áp AC ngoài trời ZW8-12 phù hợp với thiết bị chuyển mạch cao áp AC ngoài trời ba pha với điện áp định số 12kV và tần số định số 50Hz.Nó chủ yếu được sử dụng trong hệ thống phân phối của mạng điện đô thị và nông thôn 10kV để bật hoặc tắt dòng tải và dòng lỗi mạch ngắnNó là một trong những sản phẩm được sử dụng rộng rãi nhất, trưởng thành và ổn định trong hệ thống điện.
Ứng dụng:
1. Mạng phân phối điện: Máy ngắt mạch ZW8-12 có thể được sử dụng trong mạng phân phối điện áp trung bình, chẳng hạn như trạm phụ, để bảo vệ bộ biến áp, bộ cấp,và các thiết bị điện khác từ quá tải và mạch ngắnNó đảm bảo hoạt động đáng tin cậy và an toàn của hệ thống phân phối.
2Các nhà máy công nghiệp: Các ngành công nghiệp như nhà máy sản xuất, cơ sở hóa học và hoạt động khai thác mỏ thường sử dụng bộ ngắt mạch ZW8-12 để bảo vệ thiết bị và máy móc quan trọng.Nó cung cấp bảo vệ lỗi cho động cơ, máy phát điện, thiết bị chuyển mạch và các hệ thống điện công nghiệp khác.
3Các tòa nhà thương mại: Máy ngắt mạch ZW8-12 thường được lắp đặt trong các tòa nhà thương mại, bao gồm khu phức hợp văn phòng, trung tâm mua sắm, bệnh viện và các tổ chức giáo dục.Nó bảo vệ hệ thống phân phối điện, hệ thống HVAC, thang máy, mạch chiếu sáng và cơ sở hạ tầng tòa nhà thiết yếu khác.
4Hệ thống năng lượng tái tạo: Với việc áp dụng ngày càng nhiều các nguồn năng lượng tái tạo như năng lượng gió và mặt trời,bộ ngắt mạch ZW8-12 được sử dụng để bảo vệ các thiết bị năng lượng tái tạo điện áp trung bìnhNó đảm bảo ngắt kết nối an toàn của điện được tạo ra từ các nguồn tái tạo trong các lỗi hoặc các hoạt động bảo trì.
5Dự án cơ sở hạ tầng: Máy cắt mạch ZW8-12 phù hợp với các dự án cơ sở hạ tầng như đường sắt, sân bay và các cơ sở xử lý nước.bao gồm cả hệ thống lực kéo, hệ thống chiếu sáng, trạm bơm và mạch điều khiển.
6Trung tâm dữ liệu: Trung tâm dữ liệu đòi hỏi bảo vệ điện đáng tin cậy và mạnh mẽ.Các bộ ngắt mạch ZW8-12 thường được sử dụng trong hệ thống phân phối điện áp trung bình trong trung tâm dữ liệu để bảo vệ các máy chủ quan trọng, hệ thống điện dự phòng, cơ sở hạ tầng làm mát và nguồn cung cấp điện không bị gián đoạn (UPS).
7Các cơ sở dầu khí: Trong ngành công nghiệp dầu khí, bộ ngắt mạch ZW8-12 được sử dụng trong các hệ thống điện trung áp để bảo vệ và điều khiển máy bơm, máy nén, động cơ, máy bơm, máy bơm, máy bơm, máy bơm, máy bơm, máy bơm, máy bơm, máy bơm, máy bơm, máy bơm, máy bơm, máy bơm, máy bơm, máy bơm, máy bơm, máy bơm, máy bơm, máy bơm, máy bơm, máy bơm, máy bơm, máy bơm, máy bơm, máy bơm, máy bơm, máy bơm, máy bơm, máy bơm, máy bơm, máy bơm, máy bơm, máy bơm, máy bơm, máy bơm, máy bơm, máy bơm, máy bơm, máy bơm, máy bơm, máy bơm, máy bơm, máyvà các thiết bị khác trong nhà máy lọc dầu, các nền tảng ngoài khơi, và các thiết bị dây chuyền.
Tính năng:
1Bộ ngắt mạch này sử dụng các bộ ngắt chân không làm môi trường dập tắt cung.đảm bảo gián đoạn đáng tin cậy của dòng điện áp trung bình.
2Máy ngắt mạch ZW8-12 có thiết kế nhỏ gọn và mô-đun, cho phép lắp đặt, bảo trì và tích hợp dễ dàng hơn vào các tập hợp thiết bị chuyển mạch.Kích thước nhỏ cũng giúp tối ưu hóa việc sử dụng không gian trong các thiết bị điện.
3Bộ ngắt mạch được thiết kế để xử lý khả năng phá vỡ cao, cho phép nó ngắt mạch ngắn và dòng lỗi một cách an toàn.Khả năng phá vỡ của bộ ngắt mạch ZW8-12 thường được chỉ định bởi nhà sản xuất.
4Máy cắt mạch ZW8-12 được thiết kế để hoạt động đáng tin cậy và đã trải qua các thử nghiệm nghiêm ngặt để đảm bảo hiệu suất và độ bền.Nó kết hợp các vật liệu chất lượng cao và các thành phần kỹ thuật chính xác để đảm bảo hoạt động chuyển đổi ổn định và hiệu quả.
5Các tính năng an toàn: Máy ngắt mạch được trang bị các tính năng an toàn để tăng cường an toàn cho người vận hành và hệ thống.Các chỉ số cơ khí và điện để cung cấp thông tin tình trạng, và màn trập an toàn để ngăn ngừa tiếp xúc vô tình với các bộ phận hoạt động.
6. Điều khiển và giám sát từ xa: Tùy thuộc vào mô hình và nhà sản xuất cụ thể, bộ ngắt mạch ZW8-12 có thể hỗ trợ khả năng điều khiển và giám sát từ xa.Điều này cho phép hoạt động thuận tiện và giám sát của bộ ngắt mạch từ một phòng điều khiển trung tâm hoặc thông qua một hệ thống kiểm soát giám sát và thu thập dữ liệu (SCADA), tăng cường quản lý và bảo trì hệ thống.
Cấu trúc:
1Công nghệ hình thành kéo dài một lần dựa trên khuôn: Vỏ trên của vỏ được sản xuất bằng cách sử dụng công nghệ hình thành kéo dài một lần tiên tiến,đảm bảo độ bền cơ học caoCông nghệ này cũng tạo thuận lợi cho việc lắp đặt dễ dàng. Ngoài ra, vỏ chống gỉ và ăn mòn.Người sử dụng có thể lựa chọn giữa thép không gỉ hoặc xử lý phun tấm thép chất lượng cao.
2Chuyển đổi ngắt kết nối (Tìm chọn): Máy ngắt mạch chân không ZW32-12 cung cấp tính năng ngắt kết nối tùy chọn.Nó phục vụ như là một điểm ngắt kết nối thuận tiện và rõ ràng trong quá trình bảo trì đường dây phân phốiĐể ngăn ngừa hoạt động sai, một thiết bị khóa cơ học được kết hợp giữa công tắc ngắt kết nối và bộ ngắt mạch.Điều này đảm bảo tăng cường an toàn và giảm thiểu nguy cơ hoạt động vô tình.
Parameter kỹ thuật:
| không. | Parameter | Đơn vị | Dữ liệu | ||||||||
| 1 | Điện áp định số | kV | 12 | ||||||||
| 2 | Mức độ cách nhiệt định số | 1min Tăng suất chịu tần số công nghiệp | Thử nghiệm khô | 42 | |||||||
| Thử nghiệm ướt | 34 | ||||||||||
| Điện áp chống sóng sét (Đỉnh) | 75 | ||||||||||
| 3 | Lưu lượng điện | A | 630 | ||||||||
| 4 | Điện cắt mạch ngắn định số | kA | 20 | ||||||||
| 5 | Thời gian ngắt mạch ngắn định số | thời gian | 30 | ||||||||
| 6 | Lượng điện chuyển mạch ngắn định số (đỉnh) | kA | 50 | ||||||||
| 7 | Điểm cao nhất chịu điện | 50 | |||||||||
| 8 | Lưu ý thời gian ngắn | 20 | |||||||||
| 9 | Thời gian ngắn mạch theo định số | S | 4 | ||||||||
| 10 | Thời gian ngắt (Phân tách kích thích riêng) |
Tăng áp hoạt động tối đa | ms | 15-50 | |||||||
| Điện áp hoạt động định số | 30-60 | ||||||||||
| Điện áp hoạt động tối thiểu | |||||||||||
| 11 | Thời gian đóng cửa | 25-50 | |||||||||
| 12 | Thời gian ngắt kết nối hoàn toàn | ≤ 100 | |||||||||
| 13 | Thời gian đốt cung | ≤20 | |||||||||
| 14 | Tuổi thọ cơ khí | thời gian | 10000 | ||||||||
| 15 | Chức năng đóng | J | 70 | ||||||||
| 16 | Sức mạnh đầu vào định số của động cơ lưu trữ năng lượng | W | < 250 | ||||||||
| 17 | Điện áp hoạt động định số/điện áp mạch phụ trợ định số | V | DC220 | ||||||||
| AC220 | |||||||||||
| 18 | Thời gian lưu trữ năng lượng ở điện áp định số | S | <10 | ||||||||
| 19 | Máy giải ly quá dòng | Lưu lượng điện | A | 5 | |||||||
| Độ chính xác của dòng ly nối | % | ±10 | |||||||||
