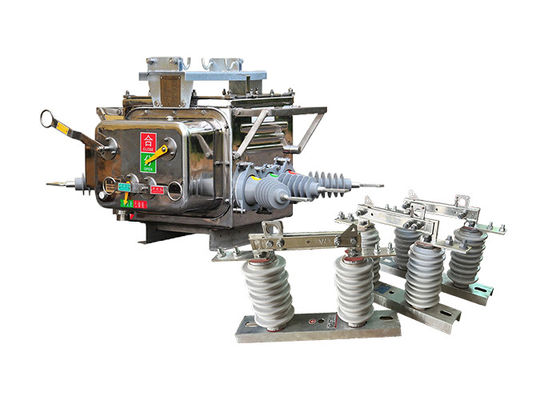

Đội bộ bộ ngắt mạch chân không cao áp AC mạnh mẽ với bộ điều khiển thông minh với công tắc ngắt kết nối ngoài trời

Đội bộ bộ ngắt mạch chân không cao áp AC mạnh mẽ với bộ điều khiển thông minh với công tắc ngắt kết nối ngoài trời


Mô tả sản phẩm:

ZW20-12 ((F) bộ ngắt mạch chân không điện áp cao là một sản phẩm mới kết hợp nhiều chức năng thành một thiết bị thông minh duy nhất. Nó kết hợp các khả năng của bộ ngắt chân không,Chuyển đổi tải chân không, recloser, và sectionalizer, cung cấp tính linh hoạt và hiệu quả trong các ứng dụng khác nhau.

Các thành phần chính của Boundary Load Switch bao gồm bộ ngắt chân không, bộ điều khiển CH-40 và bộ biến áp điện áp bên ngoài.trong khi bộ điều khiển CH-40 cung cấp bảo vệ nâng cao, chức năng điều khiển và truyền thông; một bộ biến áp điện áp bên ngoài, tùy chọn cho các mạng lưới vòng dây chuyền tự động hóa phân phối,có thể được sử dụng cho các kết nối PT song phương.

Sản phẩm này được sử dụng rộng rãi trong các mạng vòng không gian lưới điện thành phố và nông thôn 10kV và 13kV. Nó phục vụ như một công tắc ngắt kết nối, công tắc liên lạc,và thiết bị chuyển mạch tự động để triển khai tải đường dây trong các mạng vòngNgoài ra, nó có thể hoạt động như một công tắc ranh giới (thường được gọi là một chú chó giám sát) trong các đường cung cấp điện chi nhánh, cũng như tái đóng và phân khúc trong các mạng lưới phân phối trên không.

Boundary Load Switch cung cấp khả năng quản lý từ xa, cho phép giám sát và kiểm soát hiệu quả. Nó kết hợp các chức năng bảo vệ và kiểm soát cùng với các tính năng truyền thông,tạo điều kiện tích hợp liền mạch vào các hệ thống tự động hóa phân phối.

Thiết bị sử dụng các cơ chế phát hiện và đánh giá đáng tin cậy, bao gồm khả năng phát hiện dòng dòng không chuỗi cấp mA và dòng mạch ngắn giữa các giai đoạn.Điều này cho phép tự động loại bỏ các lỗi nối đất một pha và các lỗi mạch ngắn giai đoạn đến giai đoạn, tăng cường khả năng quản lý lỗi của hệ thống.

Chuyển đổi chính của bộ ngắt mạch chân không điện áp cao sử dụng công nghệ cung chân không, trong khi hệ thống cách điện kết hợp cách điện khí hỗn hợp SF6 và N2.Sản phẩm có kết hợp niêm phong khí, chống nổ, và hệ thống cách nhiệt công nghệ từ Nhật Bản, Đức và Pháp, đảm bảo hiệu suất niêm phong tổng thể tuyệt vời.ngăn ngừa rò rỉ và đảm bảo hiệu suất của thiết bị không bị ảnh hưởng bởi môi trường bên ngoài.

Cơ chế hoạt động mùa xuân của bộ ngắt mạch chân không điện áp cao được thiết kế với sự thu nhỏ và tối ưu hóa hiệu suất.dẫn đến độ tin cậy hoạt động cao hơn so với các cơ chế xuân truyền thốngSự cải tiến thiết kế này nâng cao hiệu quả hoạt động tổng thể và tuổi thọ của thiết bị.

Chuyển mạch ngắt kết nối ngoài trời GW9-10 là một công tắc điện được sử dụng để ngắt kết nối mạch từ nguồn điện của nó.Nó thường được sử dụng trong hệ thống truyền tải và phân phối điện áp cao để cho phép nhân viên bảo trì làm việc an toàn trên thiết bị mà không có nguy cơ bị điện giật.

High Voltage Electrical Disconnector có lưỡi dao hoặc đầu nối có thể được mở hoặc đóng bằng cách xoay cột, kích hoạt hoặc ngắt mạch.Cột thường có một vật liệu không dẫn để cách ly người vận hành từ điện áp cao.

Các công tắc ngắt kết nối ngoài trời có các thiết kế và kích thước khác nhau, tùy thuộc vào điện áp và dòng điện được định giá của mạch mà chúng được dự định kiểm soát.Chúng thường được gắn trên một cột hoặc một cấu trúc và thường được sử dụng cùng với các thiết bị bảo vệ khác, chẳng hạn như bộ ngắt mạch và bộ bảo hiểm, để đảm bảo an toàn và độ tin cậy của hệ thống điện.


Hiệu ứng đôi khi sử dụng khi GW9-10 series isolator swich có thể được sử dụng với các bộ ngắt mạch chân không.

Đặc điểm của bộ điều khiển:

1. Với giao diện liên lạc 485 / 232, hoặc thông qua sợi quang, giám sát từ xa không dây; Chức năng tăng tốc sau khi khép lại: khi công tắc nặng

2Trong trường hợp thất bại vĩnh viễn, tăng tốc tự động;

3. điều khiển từ xa / đóng thủ công để tăng tốc chuyến đi, và khóa recloser: người dùng sửa chữa đường dây sau khi nguồn, nếu quên để loại bỏ công tắc nối đất

Việc kích hoạt nên được tăng tốc;

4. Ba thời gian trì hoãn đóng lại có thể được điều chỉnh;

Vòng tròn đóng đập áp dụng thiết kế chống sai lệch hoạt động và có chức năng chống đập.

5. Dòng dòng không có thứ tự có thể phân biệt các lỗi trong khu vực từ các lỗi ngoài khu vực.

6. Chuyển điều khiển từ xa được thiết kế để ngăn chặn hoạt động sai.



Điều kiện:

Nhiệt độ không khí xung quanh: -40 °C đến +70 °C.

Độ cao: Không quá 3000m so với mực nước biển.

Không khí xung quanh có thể bị ô nhiễm bằng bụi, khói, khí ăn mòn, hơi hoặc sương mù.

Tốc độ gió không được vượt quá 34m/s (tương đương với áp suất 700Pa trên bề mặt hình trụ).

Động hoặc hoạt động địa chấn từ thiết bị chuyển mạch và thiết bị điều khiển bên ngoài có thể bị bỏ qua.

Phạm vi nhiễu điện từ gây ra trong hệ thống thứ cấp không vượt quá 1,6kV.




Tính năng:

1Khả năng phá vỡ cao: Nó có khả năng ngắt dòng lỗi cao và bảo vệ hệ thống điện khỏi các điều kiện quá điện.

2Thiết kế nhỏ gọn: Chuyển đổi được thiết kế để nhỏ gọn và tiết kiệm không gian, làm cho nó phù hợp với các môi trường lắp đặt khác nhau.

3Hiệu suất đáng tin cậy: Công nghệ ngắt chân không được sử dụng trong công tắc đảm bảo hoạt động chuyển đổi đáng tin cậy và yêu cầu bảo trì tối thiểu.

4Thời gian sử dụng điện và cơ học dài: Chuyển đổi được thiết kế để có tuổi thọ hoạt động dài, với độ bền và độ bền cao.

5Các tính năng bảo vệ: Nó có thể bao gồm các tính năng như bảo vệ quá mức, bảo vệ mạch ngắn và các biện pháp bảo vệ khác để bảo vệ hệ thống điện.

6. Điều khiển và giám sát từ xa: Một số mô hình của loạt ZW20 có thể cung cấp khả năng điều khiển và giám sát từ xa, cho phép hoạt động thuận tiện và giám sát tình trạng.

Ứng dụng:

1Các tòa nhà thương mại: Chuyển đổi được sử dụng trong các tòa nhà thương mại, bao gồm trung tâm mua sắm, khu phức hợp văn phòng và bệnh viện, để phân phối điện đáng tin cậy và an toàn.Nó đảm bảo chuyển tải hiệu quả và bảo vệ tải trọng điện quan trọng.

2Hệ thống năng lượng tái tạo: Chuyển ZW20 phù hợp với các hệ thống năng lượng tái tạo, chẳng hạn như các nhà máy năng lượng mặt trời và trang trại gió.Nó tạo điều kiện dễ dàng để chuyển đổi và bảo vệ mạch điện áp trung bình trong các hệ thống này.

3Đường sắt điện hóa: Chuyển đổi được sử dụng trong các dự án điện hóa đường sắt để kiểm soát và bảo vệ nguồn cung cấp điện cho mạng lưới đường sắt.Nó đảm bảo phân phối năng lượng đáng tin cậy và an toàn cho hoạt động tàu.

4. Chuyển mạch ngắt kết nối và ngắt kết nối: Máy ngắt mạch ZW20-12 ((F) có thể được sử dụng như một công tắc ngắt kết nối hoặc công tắc ngắt kết nối trong cấu hình mạng vòng của hệ thống phân phối điện.Nó cho phép mở và đóng mạch trong bảo trì hoặc tình trạng lỗi.

5Thiết bị chuyển đổi tự động: Nó phục vụ như một thiết bị chuyển đổi tự động, cho phép thực hiện chuyển đổi tải trong cấu hình mạng vòng.Tính năng này làm tăng tính linh hoạt và hiệu quả của phân phối điện.

Các thông số kỹ thuật:

ZW20-12 ((F)
