Bộ ngắt mạch chân không ngoài trời cao áp suất hiệu quả cao được sử dụng bởi hệ thống công nghiệp với công tắc hookstick
Mô tả sản phẩm:

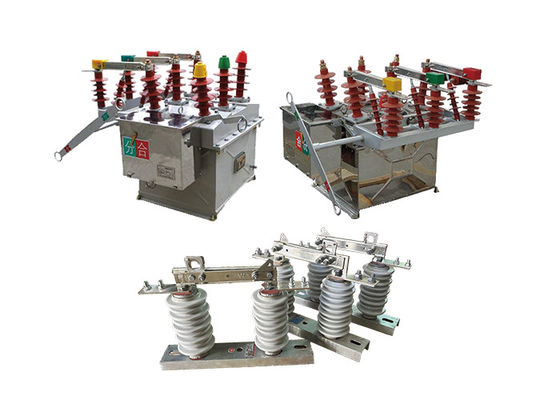

Máy cắt mạch chân không cao áp AC ngoài trời ZW8-12 phù hợp với thiết bị chuyển mạch cao áp AC ngoài trời ba pha với điện áp định số 12kV và tần số định số 50Hz.Nó chủ yếu được sử dụng trong hệ thống phân phối của mạng điện đô thị và nông thôn 10kV để bật hoặc tắt dòng tải và dòng lỗi mạch ngắnNó là một trong những sản phẩm được sử dụng rộng rãi nhất, trưởng thành và ổn định trong hệ thống điện.
Chuyển hookstick GW9-10 là một loại thiết bị di động được sử dụng để cô lập và nối đất các đường dây phân phối điện cho bảo trì, sửa chữa hoặc các mục đích khẩn cấp.Nó là một công cụ linh hoạt có thể được sử dụng trong nhiều ứng dụng khác nhau, bao gồm các dây chuyền phân phối trên không, trạm phụ và các cơ sở công nghiệp.
Nó được thiết kế để được vận hành bởi một người duy nhất, làm cho nó dễ dàng sử dụng và thao tác. Nó bao gồm một cột sợi thủy tinh thiên văn, có thể được mở rộng để đạt đến các thiết bị điện,và một tập hợp các phụ kiện thay thế, cho phép người dùng thực hiện nhiều nhiệm vụ khác nhau, chẳng hạn như mở hoặc đóng các công tắc và đường nối đất.
Chuyển hookstick được thiết kế để cung cấp một sự gián đoạn rõ ràng trong mạch điện, giúp bảo vệ chống lại sự tiếp xúc vô tình với thiết bị điện.Nó cũng được thiết kế để chịu được các điều kiện môi trường khắc nghiệt, chẳng hạn như gió mạnh, mưa và tuyết, làm cho nó phù hợp để sử dụng trong môi trường ngoài trời.
Hiệu ứng đôi khi sử dụng khi GW9-10 series isolator swich có thể được sử dụng với các bộ ngắt mạch chân không.
Tính năng:
Chức năng bảo vệ máy vi tính
1Nó có một chức năng bảo vệ hiện tại ba giai đoạn: chạy nhanh, chạy nhanh giới hạn thời gian và bảo vệ quá mức.
2.Flexible setting of fast and slow timing characteristics. Thiết lập linh hoạt các đặc điểm thời gian nhanh và chậm.
3Người dùng có thể thiết lập các giá trị bảo vệ và sự chậm trễ.
Chức năng khóa lại
1Có thể đặt tối đa ba hoạt động đóng lại.
2Người dùng có thể tự do chọn số lượng các hoạt động khóa lại và khoảng thời gian khóa lại khác nhau.
3Nó có chức năng tăng tốc trước khi đóng lại, tăng tốc sau khi đóng lại và lựa chọn phối hợp liên tục.
Chức năng tái thiết mạng
1. Bao gồm khóa chạy dưới điện áp, tự động khóa lại, không khóa lại trong thời gian ngắn, không khóa lại liên tục, khóa lại dưới điện áp, đặt lại tự động, kích hoạt thời gian ngắn của giá trị bảo vệ chờ,và kích hoạt liên tục giá trị bảo vệ chờ.
2Điều khiển thông minh phân tán có thể được thực hiện theo chức năng đặt trước trong hoạt động mạng vòng.
3Khi một lỗi mạng xảy ra, nó tự động xóa lỗi, cô lập khu vực lỗi, chuyển điện tự động, và khôi phục điện cho khu vực không bị lỗi.
Cấu trúc:
1Công nghệ hình thành kéo dài một lần dựa trên khuôn: Vỏ trên của vỏ được sản xuất bằng cách sử dụng công nghệ hình thành kéo dài một lần tiên tiến,đảm bảo độ bền cơ học caoCông nghệ này cũng tạo thuận lợi cho việc lắp đặt dễ dàng. Ngoài ra, vỏ chống gỉ và ăn mòn.Người sử dụng có thể lựa chọn giữa thép không gỉ hoặc xử lý phun tấm thép chất lượng cao.
2Chuyển đổi ngắt kết nối (Tìm chọn): Máy ngắt mạch chân không ZW32-12 cung cấp tính năng ngắt kết nối tùy chọn.Nó phục vụ như là một điểm ngắt kết nối thuận tiện và rõ ràng trong quá trình bảo trì đường dây phân phốiĐể ngăn ngừa hoạt động sai, một thiết bị khóa cơ học được kết hợp giữa công tắc ngắt kết nối và bộ ngắt mạch.Điều này đảm bảo tăng cường an toàn và giảm thiểu nguy cơ hoạt động vô tình.
Ứng dụng
1Phân phối điện: Máy ngắt mạch chân không ngoài trời được sử dụng rộng rãi trong các hệ thống phân phối điện để chuyển đổi và bảo vệ các bộ biến áp phân phối, bộ cấp và các thiết bị khác.Chúng thường được lắp đặt trên các cột ngoài trời, trạm phụ, và thiết bị chuyển mạch.
2Năng lượng tái tạo quy mô tiện ích: Các bộ ngắt mạch chân không ngoài trời được sử dụng trong các dự án năng lượng tái tạo quy mô tiện ích, chẳng hạn như các trang trại gió và mặt trời, để chuyển đổi và bảo vệ các biến tần và thiết bị khác.
3Các hệ thống đường sắt: Các bộ ngắt mạch chân không ngoài trời được sử dụng trong các hệ thống đường sắt, chẳng hạn như hệ thống tín hiệu và cơ sở hạ tầng đường sắt, để chuyển đổi và bảo vệ thiết bị điện.
4Hoạt động khai thác mỏ: Máy ngắt mạch chân không ngoài trời được sử dụng trong hoạt động khai thác mỏ để chuyển đổi và bảo vệ thiết bị điện trong môi trường ngoài trời khắc nghiệt.
5Ngành công nghiệp dầu khí: Các bộ ngắt mạch chân không ngoài trời được sử dụng trong ngành công nghiệp dầu khí để chuyển đổi và bảo vệ thiết bị điện, chẳng hạn như máy bơm, máy nén và đường ống.
Parameter kỹ thuật:
ZW8-12
| Số hàng loạt. | Parameter | Đơn vị | Dữ liệu | ||||||||
| 1 | Điện áp định số | kV | 12 | ||||||||
| 2 | Mức độ cách nhiệt định số | 1min Tăng suất chịu tần số công nghiệp | Thử nghiệm khô | 42 | |||||||
| Thử nghiệm ướt | 34 | ||||||||||
| Điện áp chống sóng sét (Đỉnh) | 75 | ||||||||||
| 3 | Lưu lượng điện | A | 630 | ||||||||
| 4 | Điện cắt mạch ngắn định số | kA | 20 | ||||||||
| 5 | Thời gian ngắt mạch ngắn định số | thời gian | 30 | ||||||||
| 6 | Lượng điện chuyển mạch ngắn định số (đỉnh) | kA | 50 | ||||||||
| 7 | Điểm cao nhất chịu điện | 50 | |||||||||
| 8 | Lưu ý thời gian ngắn | 20 | |||||||||
| 9 | Thời gian ngắn mạch theo định số | S | 4 | ||||||||
| 10 | Thời gian ngắt (Phân tách kích thích riêng) |
Tăng áp hoạt động tối đa | ms | 15-50 | |||||||
| Điện áp hoạt động định số | 30-60 | ||||||||||
| Điện áp hoạt động tối thiểu | |||||||||||
| 11 | Thời gian đóng cửa | 25-50 | |||||||||
| 12 | Thời gian ngắt kết nối hoàn toàn | ≤ 100 | |||||||||
| 13 | Thời gian đốt cung | ≤20 | |||||||||
| 14 | Tuổi thọ cơ khí | thời gian | 10000 | ||||||||
| 15 | Chức năng đóng | J | 70 | ||||||||
| 16 | Sức mạnh đầu vào định số của động cơ lưu trữ năng lượng | W | < 250 | ||||||||
| 17 | Điện áp hoạt động định số/điện áp mạch phụ trợ định số | V | DC220 | ||||||||
| AC220 | |||||||||||
| 18 | Thời gian lưu trữ năng lượng ở điện áp định số | S | <10 | ||||||||
| 19 | Máy giải ly quá dòng | Lưu lượng điện | A | 5 | |||||||
| Độ chính xác của dòng ly nối | % | ±10 | |||||||||
GW9-10
| Số hàng loạt. | Parameter | Đơn vị | Dữ liệu | |||||||||
| 1 | Điện áp định số | kV | 12 | |||||||||
| 2 | Lưu lượng điện | Mô hình số. | (H) GW9-12 ((W)/630-20 | A | 630 | |||||||
| (H) GW9-12(W)/1000-20 | 1000 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 1250 | |||||||||||
| 3 | 4s Tiếp tục chịu điện | Mô hình số. | (H) GW9-12 ((W)/630-20 | kA | 50 | |||||||
| (H) GW9-12(W)/1000-20 | 50 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 80 | |||||||||||
| 4 | Mức độ cách nhiệt theo tiêu chuẩn | Điện áp chống chọi với sóng sét (đỉnh) | Xích cực với Trái đất (Hạnh phúc và tiêu cực) |
kV | 75 | |||||||
| Chấn thương giữa các phần (Hạnh phúc và tiêu cực) |
85 | |||||||||||
| Tần số công nghiệp chịu điện áp (1 phút) (giá trị thực tế) |
Xét nghiệm khô/Xét nghiệm ẩm | Xích cực với Trái đất | 42 ((khô) 34 ((nước) |
|||||||||
| Chấn thương giữa các phần | 48 (khô) | |||||||||||
| 48 (khô) | ||||||||||||
| 48 (khô) 40 ((nước) |
||||||||||||
| 5 | Chống mạch chính | μ Ω | 630 | |||||||||
| 1000 | ||||||||||||
| 1250 | ||||||||||||
| 6 | Thời gian sử dụng máy móc | thời gian | 50 | |||||||||
| 50 | ||||||||||||
| 80 | ||||||||||||
