High Voltage AC Vacuum Circuit Breaker thông minh tự động / tay bộ ngắt mạch phù hợp với một pha hookstick
Mô tả sản phẩm:

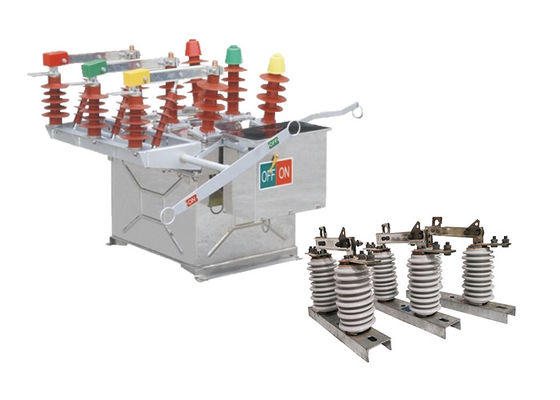

Máy cắt mạch chân không cao áp ngoài trời ZW8-12 phù hợp với thiết bị chuyển mạch cao áp ngoài trời AC ba pha với điện áp định số 12kV và tần số định số 50Hz.Nó chủ yếu được sử dụng trong hệ thống phân phối của mạng điện đô thị và nông thôn 10kV để bật hoặc tắt dòng tải và dòng lỗi mạch ngắnNó là một trong những sản phẩm được sử dụng rộng rãi nhất, trưởng thành và ổn định trong hệ thống điện.
GW9-10 hookstick là một loại công tắc điện được sử dụng trong các hệ thống điện cao áp để cô lập các phần của mạng vì mục đích bảo trì hoặc an toàn.Chuyển đổi thường được gắn trên một cột hoặc cấu trúc hỗ trợ khác và được sử dụng để ngắt kết nối một đường dây điện trên không từ phần còn lại của hệ thống.
Các cây móc được thiết kế để xử lý điện áp và dòng điện cao và thường được lắp đặt ở các vị trí ngoài trời.Chúng bao gồm một bộ các liên lạc cố định và di động được tách bởi một khoảng cách không khí. Khi công tắc ở vị trí đóng, các liên lạc tiếp xúc với nhau, cho phép dòng chảy qua mạch. Khi công tắc được mở, các liên lạc được tách,ngắt dòng điện thông qua mạch và cô lập nó khỏi phần còn lại của hệ thống.
Các cây móc là một thành phần quan trọng của an toàn và độ tin cậy hệ thống điện và được thiết kế để hoạt động trong nhiều điều kiện môi trường khác nhau.Chúng thường phải chịu các yêu cầu kiểm tra và chứng nhận nghiêm ngặt để đảm bảo rằng chúng đáp ứng các tiêu chuẩn công nghiệp về hiệu suất và an toàn.
Các cột móc thường được sử dụng trong hệ thống truyền và phân phối điện áp cao để cô lập các phần của mạng để bảo trì hoặc sửa chữa.Chúng cũng được sử dụng như một thiết bị an toàn để bảo vệ công nhân khỏi các mối nguy hiểm về điện, chẳng hạn như tiếp xúc tình cờ với các bộ phận hoạt động của hệ thống.
Hiệu ứng gấp đôi khi sử dụng khi GW9-10 series isolator swich có thể được sử dụng với các bộ ngắt mạch chân không!!
Tính năng:
1. ZW8-12 ngoài trời cao áp AC bộ ngắt mạch chân không có khả năng chống ô nhiễm tăng cường, với cách điện bên trong được thiết kế cho cả không khí và phân tích nhựa epoxy.Hệ thống cách nhiệt này giúp bảo vệ bộ ngắt mạch khỏi các chất ô nhiễm môi trường, đảm bảo hoạt động đáng tin cậy ngay cả trong điều kiện ngoài trời ô nhiễm hoặc khắc nghiệt.
2. ZW8-12 bộ ngắt mạch được trang bị một cơ chế hoạt động lưu trữ năng lượng tên lửa. Cơ chế này sử dụng năng lượng được lưu trữ để vận hành hiệu quả bộ ngắt mạch,cho phép các hoạt động chuyển đổi nhanh chóng và đáng tin cậyCơ chế lưu trữ năng lượng tên lửa tăng hiệu suất tổng thể và độ tin cậy của bộ ngắt mạch.
3Bộ ngắt mạch ZW8-12 có thể được cấu hình với một mặt (bên trái) hoặc hai mặt ngắt tách, cùng với một PT bên ngoài (Potential Transformer).Sự linh hoạt này cho phép các tùy chọn lắp đặt đa năng dựa trên các yêu cầu cụ thể của hệ thốngChuyển đổi tách một bên hoặc hai bên cho phép cách ly dễ dàng của bộ ngắt mạch từ hệ thống điện, trong khi PT bên ngoài tạo điều kiện đo và giám sát điện áp chính xác.
Điều kiện:
1Nhiệt độ môi trường: Máy ngắt mạch được thiết kế để hoạt động trong phạm vi nhiệt độ từ -15 °C đến +40 °C.Điều này có nghĩa là nó có thể hoạt động hiệu quả trong môi trường với nhiệt độ thấp đến -15 °C và cao đến +40 °C.
2Áp lực gió: Máy ngắt mạch có thể chịu được áp lực gió lên đến 700Pa, tương đương với tốc độ gió 34m/s.Điều này đảm bảo rằng bộ ngắt mạch vẫn ổn định và không bị ảnh hưởng bởi gió mạnh.
3Độ cao: Máy ngắt mạch phù hợp để lắp đặt ở độ cao lên đến 1000m trên mực nước biển. Nó được thiết kế để hoạt động đáng tin cậy trong phạm vi độ cao này.
4Độ cường độ địa chấn: Máy ngắt mạch được thiết kế để chịu được các hoạt động địa chấn với mức độ cường độ lên đến 8 trên thang độ cường độ địa chấn.Điều này đảm bảo rằng nó vẫn hoạt động và không bị ảnh hưởng bởi các rung động địa chấn đến mức này.
Ứng dụng
1. Mạng phân phối điện: Máy ngắt mạch ZW8-12 có thể được sử dụng trong mạng phân phối điện áp trung bình, chẳng hạn như trạm phụ, để bảo vệ bộ biến áp, bộ cấp,và các thiết bị điện khác từ quá tải và mạch ngắnNó đảm bảo hoạt động đáng tin cậy và an toàn của hệ thống phân phối.
2Các nhà máy công nghiệp: Các ngành công nghiệp như nhà máy sản xuất, cơ sở hóa học và hoạt động khai thác mỏ thường sử dụng bộ ngắt mạch ZW8-12 để bảo vệ thiết bị và máy móc quan trọng.Nó cung cấp bảo vệ lỗi cho động cơ, máy phát điện, thiết bị chuyển mạch và các hệ thống điện công nghiệp khác.
3Các tòa nhà thương mại: Máy ngắt mạch ZW8-12 thường được lắp đặt trong các tòa nhà thương mại, bao gồm khu phức hợp văn phòng, trung tâm mua sắm, bệnh viện và các tổ chức giáo dục.Nó bảo vệ hệ thống phân phối điện, hệ thống HVAC, thang máy, mạch chiếu sáng và cơ sở hạ tầng tòa nhà thiết yếu khác.
4Hệ thống năng lượng tái tạo: Với việc áp dụng ngày càng nhiều các nguồn năng lượng tái tạo như năng lượng gió và mặt trời,bộ ngắt mạch ZW8-12 được sử dụng để bảo vệ các thiết bị năng lượng tái tạo điện áp trung bìnhNó đảm bảo ngắt kết nối an toàn của điện được tạo ra từ các nguồn tái tạo trong các lỗi hoặc các hoạt động bảo trì.
5Dự án cơ sở hạ tầng: Máy cắt mạch ZW8-12 phù hợp với các dự án cơ sở hạ tầng như đường sắt, sân bay và các cơ sở xử lý nước.bao gồm cả hệ thống lực kéo, hệ thống chiếu sáng, trạm bơm và mạch điều khiển.
6Trung tâm dữ liệu: Trung tâm dữ liệu đòi hỏi bảo vệ điện đáng tin cậy và mạnh mẽ.Các bộ ngắt mạch ZW8-12 thường được sử dụng trong hệ thống phân phối điện áp trung bình trong trung tâm dữ liệu để bảo vệ các máy chủ quan trọng, hệ thống điện dự phòng, cơ sở hạ tầng làm mát và nguồn cung cấp điện không bị gián đoạn (UPS).
7Các cơ sở dầu khí: Trong ngành công nghiệp dầu khí, bộ ngắt mạch ZW8-12 được sử dụng trong các hệ thống điện trung áp để bảo vệ và điều khiển máy bơm, máy nén, động cơ, máy bơm, máy bơm, máy bơm, máy bơm, máy bơm, máy bơm, máy bơm, máy bơm, máy bơm, máy bơm, máy bơm, máy bơm, máy bơm, máy bơm, máy bơm, máy bơm, máy bơm, máy bơm, máy bơm, máy bơm, máy bơm, máy bơm, máy bơm, máy bơm, máy bơm, máy bơm, máy bơm, máy bơm, máy bơm, máy bơm, máy bơm, máy bơm, máy bơm, máy bơm, máy bơm, máy bơm, máy bơm, máy bơm, máy bơm, máy bơm, máy bơm, máyvà các thiết bị khác trong nhà máy lọc dầu, các nền tảng ngoài khơi, và các thiết bị dây chuyền.
Cấu trúc:
1Khung: Máy ngắt mạch được đặt trong một vỏ chắc chắn được làm bằng vật liệu chất lượng cao, chẳng hạn như thép hoặc nhôm.Khung cung cấp bảo vệ cơ học và cách nhiệt cho các thành phần bên trong.
2Cơ chế hoạt động: Cơ chế hoạt động chịu trách nhiệm mở và đóng các liên lạc của bộ ngắt mạch. Nó có thể bao gồm một cơ chế thủ công hoặc động cơ, tùy thuộc vào thiết kế cụ thể.Cơ chế hoạt động đảm bảo hoạt động trơn tru và đáng tin cậy của bộ ngắt mạch.
3Bộ ngắt chân không: Bộ ngắt chân không là thành phần cốt lõi của bộ ngắt mạch.các liên lạc liên lạc với nhau trong bộ ngắt chân khôngKhi bộ ngắt mạch cần ngắt dòng điện, bộ ngắt chân không tạo ra một môi trường tắt cung rất đáng tin cậy, tắt cung hiệu quả.
4Các dây liên lạc: Các dây liên lạc của bộ ngắt mạch chịu trách nhiệm vận chuyển và ngắt dòng điện. Chúng thường được làm bằng vật liệu dẫn điện cao, chẳng hạn như đồng hoặc bạc.Khi bộ ngắt mạch được đóngKhi bộ ngắt mạch được mở, các dây liên lạc tách ra, làm gián đoạn dòng điện.
5.Arc Chutes: Arc chutes được thiết kế để tạo điều kiện tắt nhanh chóng và hiệu quả của vòng cung hình thành trong quá trình gián đoạn mạch.Chúng được đặt xung quanh các liên lạc và sử dụng các kỹ thuật tắt cung khác nhau, chẳng hạn như phun từ tính hoặc tách cung, để đảm bảo tắt cung hiệu quả.
6Các vật liệu cách nhiệt: Các vật liệu cách nhiệt, chẳng hạn như đồ sứ hoặc vật liệu tổng hợp, được sử dụng để cung cấp cách nhiệt và hỗ trợ cho các thành phần bên trong của bộ ngắt mạch.Chúng giúp duy trì các loại điện cần thiết và ngăn chặn flashovers.
7Thiết bị điều khiển và bảo vệ: Máy ngắt mạch có thể bao gồm các thiết bị điều khiển và bảo vệ, chẳng hạn như cuộn dây kích hoạt, công tắc phụ trợ và relé.như điều khiển từ xa, phát hiện lỗi và phối hợp với các thiết bị bảo vệ khác trong hệ thống điện.
8Các đầu cuối: Máy ngắt mạch được trang bị các đầu cuối để kết nối các dây dẫn điện vào và ra.Các đầu cuối này cho phép bộ ngắt mạch được tích hợp vào hệ thống phân phối điện.
Parameter kỹ thuật:
ZW8-12
| Số hàng loạt. | Parameter | Đơn vị | Dữ liệu | ||||||||
| 1 | Điện áp định số | kV | 12 | ||||||||
| 2 | Mức độ cách nhiệt định số | 1min Tăng suất chịu tần số công nghiệp | Thử nghiệm khô | 42 | |||||||
| Thử nghiệm ướt | 34 | ||||||||||
| Điện áp chống sóng sét (Đỉnh) | 75 | ||||||||||
| 3 | Lưu lượng điện | A | 630 | ||||||||
| 4 | Điện cắt mạch ngắn định số | kA | 20 | ||||||||
| 5 | Thời gian ngắt mạch ngắn định số | thời gian | 30 | ||||||||
| 6 | Lượng điện chuyển mạch ngắn định số (đỉnh) | kA | 50 | ||||||||
| 7 | Điểm cao nhất chịu điện | 50 | |||||||||
| 8 | Lưu ý thời gian ngắn | 20 | |||||||||
| 9 | Thời gian ngắn mạch theo định số | S | 4 | ||||||||
| 10 | Thời gian ngắt (Phân tách kích thích riêng) |
Tăng áp hoạt động tối đa | ms | 15-50 | |||||||
| Điện áp hoạt động định số | 30-60 | ||||||||||
| Điện áp hoạt động tối thiểu | |||||||||||
| 11 | Thời gian đóng cửa | 25-50 | |||||||||
| 12 | Thời gian ngắt kết nối hoàn toàn | ≤ 100 | |||||||||
| 13 | Thời gian đốt cung | ≤20 | |||||||||
| 14 | Tuổi thọ cơ khí | thời gian | 10000 | ||||||||
| 15 | Chức năng đóng | J | 70 | ||||||||
| 16 | Sức mạnh đầu vào định số của động cơ lưu trữ năng lượng | W | < 250 | ||||||||
| 17 | Điện áp hoạt động định số/điện áp mạch phụ trợ định số | V | DC220 | ||||||||
| AC220 | |||||||||||
| 18 | Thời gian lưu trữ năng lượng ở điện áp định số | S | <10 | ||||||||
| 19 | Máy giải ly quá dòng | Lưu lượng điện | A | 5 | |||||||
| Độ chính xác của dòng ly nối | % | ±10 | |||||||||
GW9-10
| Số hàng loạt. | Parameter | Đơn vị | Dữ liệu | |||||||||
| 1 | Điện áp định số | kV | 12 | |||||||||
| 2 | Lưu lượng điện | Mô hình số. | (H) GW9-12 ((W)/630-20 | A | 630 | |||||||
| (H) GW9-12(W)/1000-20 | 1000 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 1250 | |||||||||||
| 3 | 4s Tiếp tục chịu điện | Mô hình số. | (H) GW9-12 ((W)/630-20 | kA | 50 | |||||||
| (H) GW9-12(W)/1000-20 | 50 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 80 | |||||||||||
| 4 | Mức độ cách nhiệt theo tiêu chuẩn | Điện áp chống chọi với sóng sét (đỉnh) | Xích cực với Trái đất (Hạnh phúc và tiêu cực) |
kV | 75 | |||||||
| Chấn thương giữa các phần (Hạnh phúc và tiêu cực) |
85 | |||||||||||
| Tần số công nghiệp chịu điện áp (1 phút) (giá trị thực tế) |
Xét nghiệm khô/Xét nghiệm ẩm | Xích cực với Trái đất | 42 ((khô) 34 ((nước) |
|||||||||
| Chấn thương giữa các phần | 48 (khô) | |||||||||||
| 48 (khô) | ||||||||||||
| 48 (khô) 40 ((nước) |
||||||||||||
| 5 | Chống mạch chính | μ Ω | 630 | |||||||||
| 1000 | ||||||||||||
| 1250 | ||||||||||||
| 6 | Thời gian sử dụng máy móc | thời gian | 50 | |||||||||
| 50 | ||||||||||||
| 80 | ||||||||||||
