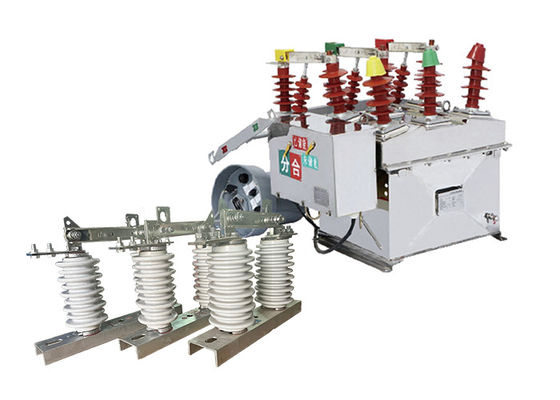

Hiệu quả cao điện áp cao 3 Pahses bộ ngắt mạch chân không kết hợp với Portable Outdoor Disconnector Switch
Mô tả sản phẩm:
Máy cắt mạch chân không điện áp cao ZW8-12 được thiết kế để tuân thủ các tiêu chuẩn quốc tế và được sản xuất bằng cách sử dụng các công nghệ tiên tiến.có điện lực tối đa 630A, và một dòng ngắt mạch ngắn lên đến 20kA.
Bộ ngắt mạch bao gồm một số thành phần chính, bao gồm bộ ngắt chân không, cơ chế hoạt động và hệ thống điều khiển.Máy ngắt chân không là trái tim của bộ ngắt mạch và chịu trách nhiệm ngắt dòng điệnNó được thiết kế để hoạt động trong chân không, giúp ngăn ngừa cung và đảm bảo hoạt động đáng tin cậy.
Cơ chế hoạt động chịu trách nhiệm mở và đóng bộ ngắt mạch và có thể được vận hành bằng tay hoặc điện.Hệ thống điều khiển giám sát bộ ngắt mạch và cung cấp phản hồi cho người vận hành, cho phép họ theo dõi tình trạng của bộ ngắt và phát hiện các lỗi.
Máy cắt mạch ZW8-12 được thiết kế để có độ tin cậy cao và yêu cầu bảo trì tối thiểu. Nó có tuổi thọ dài và có khả năng chịu được môi trường ngoài trời khắc nghiệt,làm cho nó phù hợp để sử dụng trong một loạt các ứng dụng.
Chuyển mạch kết nối ngoài trời GW9-10 là một công tắc điện được thiết kế để cô lập một phần của mạng hoặc hệ thống điện từ phần còn lại của hệ thống cho mục đích bảo trì hoặc sửa chữa.Nó thường được sử dụng trong hệ thống truyền tải và phân phối điện áp cao.
Các công tắc được thiết kế để mở và đóng trong điều kiện bình thường hoặc bất thường, chẳng hạn như một lỗi hoặc quá mức.nó tách phần của hệ thống ra khỏi phần còn lại của mạng, ngăn chặn dòng điện vào phần đó.
Các công tắc kết nối ngoài trời thường được thiết kế để hoạt động ở điện áp từ 600 volt đến 765.000 volt, và chúng có thể được vận hành bằng tay hoặc tự động.Chúng thường được lắp đặt trong các trạm phụ hoặc trên các cột điện, và chúng là một thành phần quan trọng của cơ sở hạ tầng lưới điện.
Điều quan trọng là phải tuân thủ các quy trình an toàn thích hợp khi làm việc với các công tắc ngắt điện áp cao, vì chúng có thể nguy hiểm nếu không xử lý đúng cách.Chỉ có nhân viên có trình độ và được đào tạo nên được phép vận hành và bảo trì thiết bị điện áp cao.
Hiệu ứng đôi khi sử dụng khi GW9-10 series isolator swich có thể được sử dụng với các bộ ngắt mạch chân không.
Tính năng:
Chức năng đo
1Nó ghi lại điện áp, hiện tại, và dữ liệu hoạt động khác, cũng như các hồ sơ sự kiện.
FTU chức năng
1Nó có thể đạt được bốn chức năng điều khiển từ xa, đo từ xa, tín hiệu từ xa và điều chỉnh từ xa.
2Nó bao gồm điều khiển từ xa, giám sát từ xa các trạng thái khác nhau, hiển thị từ xa các giá trị đo lường khác nhau và hồ sơ sự kiện và điều chỉnh từ xa các giá trị đặt khác nhau.
Giao diện và giao thức truyền thông
1 Máy điều khiển được trang bị một giao diện dữ liệu và giao thức truyền thông từ xa tiêu chuẩn, hỗ trợ các phương pháp truyền thông khác nhau như sợi, có dây và không dây,phục vụ như một đầu cuối từ xa trong hệ thống tự động hóa phân phối điện.
Chức năng điều khiển từ xa
1Nó có thể được trang bị một điều khiển từ xa không dây để đạt được các hoạt động mở và đóng từ xa ở tầm gần, với hoạt động an toàn và đáng tin cậy.
Pin dự phòng
1Nó có thể được trang bị pin dự phòng để duy trì hoạt động bình thường trong 12 giờ sau khi mất AC.
Chức năng bảo vệ chuyển đổi điện năng kép
1Nó có điều khiển hỗ trợ năng lượng kép, với chức năng tự động trì hoãn khóa lại khi bật và chức năng tự động trì hoãn khi tắt.
2Mặt đi ra có chức năng không đóng khi có điện, và hai vị trí chuyển đổi được khóa với nhau.
tự động xóa lỗi, cô lập khu vực lỗi, chuyển điện tự động và khôi phục điện cho khu vực không bị lỗi.
Địa điểm:
Mối quan hệ giữa bộ ngắt mạch chân không ngoài trời và bộ cô lập ngắt điện áp cao ngoài trời nằm trong vai trò bổ sung của chúng trong hệ thống điện:
Ngắt mạch: Máy ngắt mạch chân không chịu trách nhiệm ngắt mạch điện trong quá trình hoạt động bình thường hoặc trong trường hợp lỗi.Nó hoạt động như là phương tiện chính để phá vỡ dòng chảy hiện tạiNgược lại, bộ cô lập ngắt kết nối được sử dụng để cô lập mạch khỏi nguồn điện trong các hoạt động bảo trì hoặc sửa chữa.Nó cung cấp một lớp an toàn bổ sung bằng cách mở mạch.
Sự phối hợp: Trong hệ thống điện cao áp, bộ ngắt mạch chân không và bộ cách ly thường được phối hợp để làm việc cùng nhau.Các bộ ngắt mạch chịu trách nhiệm phát hiện lỗi và kích hoạt để gián đoạn dòng chảy hiện tại, trong khi bộ cô lập ngắt kết nối được sử dụng để cô lập vật lý mạch và cung cấp một dấu hiệu hiển thị của việc ngắt kết nối.
An toàn và bảo trì: Máy cách ly ngắt kết nối đóng một vai trò quan trọng trong việc đảm bảo an toàn của nhân viên bảo trì.bộ cách ly ngắt kết nối được vận hành để mở mạch và cung cấp một khoảng trống không khí có thể nhìn thấyĐiều này đảm bảo rằng thiết bị được khử năng lượng và an toàn để làm việc.
Ứng dụng
1Hệ thống phân phối: Máy ngắt mạch ZW8-12 đóng một vai trò quan trọng trong việc kiểm soát và bảo vệ hệ thống phân phối trong lưới điện đô thị và nông thôn 10kV.Nó chịu trách nhiệm chuyển đổi vào hoặc tắt dòng tải, đảm bảo phân phối điện đáng tin cậy cho người tiêu dùng.
2.Trạm điện: Máy ngắt mạch thường được sử dụng trong các trạm điện, nơi các đường truyền điện cao áp được kết nối với mạng lưới phân phối.Nó giúp trong cách ly và bảo vệ thiết bị, cho phép hoạt động an toàn và hiệu quả của trạm phụ.
3Hệ thống điện công nghiệp: Các ngành có nhu cầu điện năng cao, chẳng hạn như các nhà máy sản xuất, hoạt động khai thác mỏ và các dự án cơ sở hạ tầng quy mô lớn,thường sử dụng bộ ngắt mạch ZW8-12 để điều khiển và bảo vệ hệ thống điện cao áp của họNó giúp quản lý dòng tải và bảo vệ thiết bị khỏi dòng lỗi mạch ngắn.
4Hệ thống năng lượng tái tạo: Với việc áp dụng ngày càng nhiều các nguồn năng lượng tái tạo như năng lượng gió và mặt trời,bộ ngắt mạch ZW8-12 tìm thấy ứng dụng trong các hệ thống thiết bị chuyển mạch điện áp cao liên quan đến sản xuất năng lượng tái tạoNó giúp tích hợp năng lượng tái tạo hiệu quả vào lưới điện và đảm bảo hoạt động an toàn của các cơ sở sản xuất điện.
5Các mạng lưới tiện ích: Các công ty tiện ích điện dựa vào bộ ngắt mạch ZW8-12 để quản lý và bảo vệ mạng lưới truyền tải và phân phối điện cao.Nó góp phần vào độ tin cậy và ổn định tổng thể của mạng lưới tiện ích bằng cách kiểm soát hiệu quả dòng tải và ngắt lỗi.
Điều kiện:
Nhiệt độ xung quanh: -40 °C ~ + 70 °C (nhiệt độ trung bình hàng ngày không quá + 40 °C)
Độ cao:> 1000m (tối đa 3000m)
Độ ẩm môi trường xung quanh: Độ ẩm tương đối trung bình hàng ngày không quá 95%, độ ẩm tương đối trung bình hàng tháng
Mức độ ô nhiễm: Mức độ IV
Tốc độ gió tối đa:700Pa (tương đương với tốc độ gió 35m/s)
Trận động đất mạnh: cấp 8
Parameter kỹ thuật:
ZW8-12
| Số hàng loạt. | Parameter | Đơn vị | Dữ liệu | ||||||||
| 1 | Điện áp định số | kV | 12 | ||||||||
| 2 | Mức độ cách nhiệt định số | 1min Tăng suất chịu tần số công nghiệp | Thử nghiệm khô | 42 | |||||||
| Thử nghiệm ướt | 34 | ||||||||||
| Điện áp chống sóng sét (Đỉnh) | 75 | ||||||||||
| 3 | Lưu lượng điện | A | 630 | ||||||||
| 4 | Điện cắt mạch ngắn định số | kA | 20 | ||||||||
| 5 | Thời gian ngắt mạch ngắn định số | thời gian | 30 | ||||||||
| 6 | Lượng điện chuyển mạch ngắn định số (đỉnh) | kA | 50 | ||||||||
| 7 | Điểm cao nhất chịu điện | 50 | |||||||||
| 8 | Lưu ý thời gian ngắn | 20 | |||||||||
| 9 | Thời gian ngắn mạch theo định số | S | 4 | ||||||||
| 10 | Thời gian ngắt (Phân tách kích thích riêng) |
Tăng áp hoạt động tối đa | ms | 15-50 | |||||||
| Điện áp hoạt động định số | 30-60 | ||||||||||
| Điện áp hoạt động tối thiểu | |||||||||||
| 11 | Thời gian đóng cửa | 25-50 | |||||||||
| 12 | Thời gian ngắt kết nối hoàn toàn | ≤ 100 | |||||||||
| 13 | Thời gian đốt cung | ≤20 | |||||||||
| 14 | Tuổi thọ cơ khí | thời gian | 10000 | ||||||||
| 15 | Chức năng đóng | J | 70 | ||||||||
| 16 | Sức mạnh đầu vào định số của động cơ lưu trữ năng lượng | W | < 250 | ||||||||
| 17 | Điện áp hoạt động định số/điện áp mạch phụ trợ định số | V | DC220 | ||||||||
| AC220 | |||||||||||
| 18 | Thời gian lưu trữ năng lượng ở điện áp định số | S | <10 | ||||||||
| 19 | Máy giải ly quá dòng | Lưu lượng điện | A | 5 | |||||||
| Độ chính xác của dòng ly nối | % | ±10 | |||||||||
GW9-10
| Số hàng loạt. | Parameter | Đơn vị | Dữ liệu | |||||||||
| 1 | Điện áp định số | kV | 12 | |||||||||
| 2 | Lưu lượng điện | Mô hình số. | (H) GW9-12 ((W)/630-20 | A | 630 | |||||||
| (H) GW9-12(W)/1000-20 | 1000 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 1250 | |||||||||||
| 3 | 4s Tiếp tục chịu điện | Mô hình số. | (H) GW9-12 ((W)/630-20 | kA | 50 | |||||||
| (H) GW9-12(W)/1000-20 | 50 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 80 | |||||||||||
| 4 | Mức độ cách nhiệt theo tiêu chuẩn | Điện áp chống chọi với sóng sét (đỉnh) | Xích cực với Trái đất (Hạnh phúc và tiêu cực) |
kV | 75 | |||||||
| Chấn thương giữa các phần (Hạnh phúc và tiêu cực) |
85 | |||||||||||
| Tần số công nghiệp chịu điện áp (1 phút) (giá trị thực tế) |
Xét nghiệm khô/Xét nghiệm ẩm | Xích cực với Trái đất | 42 ((khô) 34 ((nước) |
|||||||||
| Chấn thương giữa các phần | 48 (khô) | |||||||||||
| 48 (khô) | ||||||||||||
| 48 (khô) 40 ((nước) |
||||||||||||
| 5 | Chống mạch chính | μ Ω | 630 | |||||||||
| 1000 | ||||||||||||
| 1250 | ||||||||||||
| 6 | Thời gian sử dụng máy móc | thời gian | 50 | |||||||||
| 50 | ||||||||||||
| 80 | ||||||||||||
