Bộ ngắt mạch chân không điện áp cao AC Tự động khôi phục Bộ ngắt mạch chân không ngoài trời được sử dụng
Mô tả sản phẩm:

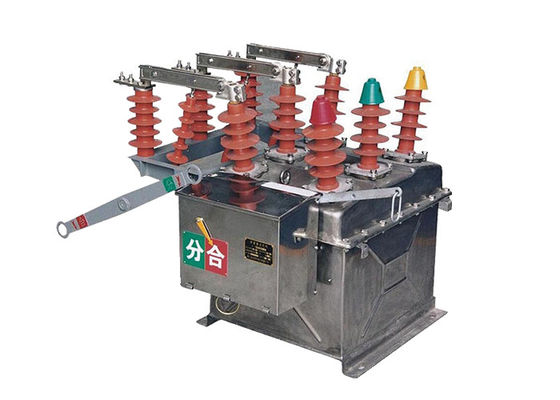

Máy cắt mạch chân không cao áp ZW8-12 được thiết kế đặc biệt để sử dụng ngoài trời trong các hệ thống thiết bị chuyển mạch cao áp.Mục đích chính của nó là kiểm soát và bảo vệ các hệ thống phân phối trong các mạng lưới điện đô thị và nông thôn 10kVNó hoạt động ở điện áp định giá 12kV và tần số định giá 50Hz, làm cho nó phù hợp với thiết bị chuyển mạch cao áp ngoài trời AC ba pha.
Một trong những chức năng chính của bộ ngắt mạch ZW8-12 là bật hoặc tắt dòng tải trong hệ thống điện.nó chịu trách nhiệm ngắt dòng lỗi mạch ngắn có thể xảy ra, đảm bảo an toàn và ổn định của mạng lưới điện.
Máy ngắt mạch sử dụng một bộ ngắt chân không để tắt vòng cung hình thành khi máy ngắt mạch mở trong các hoạt động chuyển mạch.Máy ngắt chân không được biết đến với độ tin cậy của chúng trong việc ngắt vòng cung điệnChúng có độ bền điện bao phủ cao và cung cấp hiệu suất điện tuyệt vời.
Máy cắt mạch ZW8-12 đã trở nên phổ biến rộng rãi do sử dụng rộng rãi, ổn định và trưởng thành trong hệ thống điện.cùng với độ tin cậy đã được chứng minh, đã thiết lập danh tiếng của mình trong ngành công nghiệp. bộ ngắt đã trải qua kiểm tra nghiêm ngặt để đảm bảo nó đáp ứng các tiêu chuẩn công nghiệp yêu cầu về hiệu suất và an toàn.
Tính năng:
1. ZW8-12 ngoài trời cao áp AC bộ ngắt mạch chân không có khả năng chống ô nhiễm tăng cường, với cách điện bên trong được thiết kế cho cả không khí và phân tích nhựa epoxy.Hệ thống cách nhiệt này giúp bảo vệ bộ ngắt mạch khỏi các chất ô nhiễm môi trường, đảm bảo hoạt động đáng tin cậy ngay cả trong điều kiện ngoài trời ô nhiễm hoặc khắc nghiệt.
2. ZW8-12 bộ ngắt mạch được trang bị một cơ chế hoạt động lưu trữ năng lượng tên lửa. Cơ chế này sử dụng năng lượng được lưu trữ để vận hành hiệu quả bộ ngắt mạch,cho phép các hoạt động chuyển đổi nhanh chóng và đáng tin cậyCơ chế lưu trữ năng lượng tên lửa tăng hiệu suất tổng thể và độ tin cậy của bộ ngắt mạch.
3Bộ ngắt mạch ZW8-12 có thể được cấu hình với một mặt (bên trái) hoặc hai mặt ngắt tách, cùng với một PT bên ngoài (Potential Transformer).Sự linh hoạt này cho phép các tùy chọn lắp đặt đa năng dựa trên các yêu cầu cụ thể của hệ thốngChuyển đổi tách một bên hoặc hai bên cho phép cách ly dễ dàng của bộ ngắt mạch từ hệ thống điện, trong khi PT bên ngoài tạo điều kiện đo và giám sát điện áp chính xác.
Ứng dụng:
1Phân phối điện: Máy ngắt mạch chân không ngoài trời được sử dụng rộng rãi trong các hệ thống phân phối điện để chuyển đổi và bảo vệ các bộ biến đổi phân phối, bộ cấp và các thiết bị khác.Chúng thường được lắp đặt trên các cột ngoài trời, trạm phụ, và thiết bị chuyển mạch.
2Năng lượng tái tạo quy mô tiện ích: Các bộ ngắt mạch chân không ngoài trời được sử dụng trong các dự án năng lượng tái tạo quy mô tiện ích, chẳng hạn như các trang trại gió và mặt trời, để chuyển đổi và bảo vệ các biến tần và thiết bị khác.
3Các hệ thống đường sắt: Các bộ ngắt mạch chân không ngoài trời được sử dụng trong các hệ thống đường sắt, chẳng hạn như hệ thống tín hiệu và cơ sở hạ tầng đường sắt, để chuyển đổi và bảo vệ thiết bị điện.
4Hoạt động khai thác mỏ: Máy ngắt mạch chân không ngoài trời được sử dụng trong hoạt động khai thác mỏ để chuyển đổi và bảo vệ thiết bị điện trong môi trường ngoài trời khắc nghiệt.
5Ngành công nghiệp dầu khí: Các bộ ngắt mạch chân không ngoài trời được sử dụng trong ngành công nghiệp dầu khí để chuyển đổi và bảo vệ thiết bị điện, chẳng hạn như máy bơm, máy nén và đường ống.
.
Điều kiện:
1Nhiệt độ môi trường: -40 °C ~ + 70 °C (nhiệt độ trung bình hàng ngày không quá + 40 °C)
2. Độ cao:> 1000m ((tối đa 3000m)
3Độ ẩm môi trường: Độ ẩm tương đối trung bình hàng ngày không quá 95%, độ ẩm tương đối trung bình hàng tháng
4Mức độ ô nhiễm: Mức IV
5Tốc độ gió tối đa: 700Pa (tương đương với tốc độ gió 35m/s)
6. Trận động đất mạnh: cấp 8
Parameter kỹ thuật:
| không. | Parameter | Đơn vị | Dữ liệu | ||||||||
| 1 | Điện áp định số | kV | 12 | ||||||||
| 2 | Mức độ cách nhiệt định số | 1min Tăng suất chịu tần số công nghiệp | Thử nghiệm khô | 42 | |||||||
| Thử nghiệm ướt | 34 | ||||||||||
| Điện áp chống sóng sét (Đỉnh) | 75 | ||||||||||
| 3 | Lưu lượng điện | A | 630 | ||||||||
| 4 | Điện cắt mạch ngắn định số | kA | 20 | ||||||||
| 5 | Thời gian ngắt mạch ngắn định số | thời gian | 30 | ||||||||
| 6 | Lượng điện chuyển mạch ngắn định số (đỉnh) | kA | 50 | ||||||||
| 7 | Điểm cao nhất chịu điện | 50 | |||||||||
| 8 | Lưu ý thời gian ngắn | 20 | |||||||||
| 9 | Thời gian ngắn mạch theo định số | S | 4 | ||||||||
| 10 | Thời gian ngắt (Phân tách kích thích riêng) |
Tăng áp hoạt động tối đa | ms | 15-50 | |||||||
| Điện áp hoạt động định số | 30-60 | ||||||||||
| Điện áp hoạt động tối thiểu | |||||||||||
| 11 | Thời gian đóng cửa | 25-50 | |||||||||
| 12 | Thời gian ngắt kết nối hoàn toàn | ≤ 100 | |||||||||
| 13 | Thời gian đốt cung | ≤20 | |||||||||
| 14 | Tuổi thọ cơ khí | thời gian | 10000 | ||||||||
| 15 | Chức năng đóng | J | 70 | ||||||||
| 16 | Sức mạnh đầu vào định số của động cơ lưu trữ năng lượng | W | < 250 | ||||||||
| 17 | Điện áp hoạt động định số/điện áp mạch phụ trợ định số | V | DC220 | ||||||||
| AC220 | |||||||||||
| 18 | Thời gian lưu trữ năng lượng ở điện áp định số | S | <10 | ||||||||
| 19 | Máy giải ly quá dòng | Lưu lượng điện | A | 5 | |||||||
| Độ chính xác của dòng ly nối | % | ±10 | |||||||||
