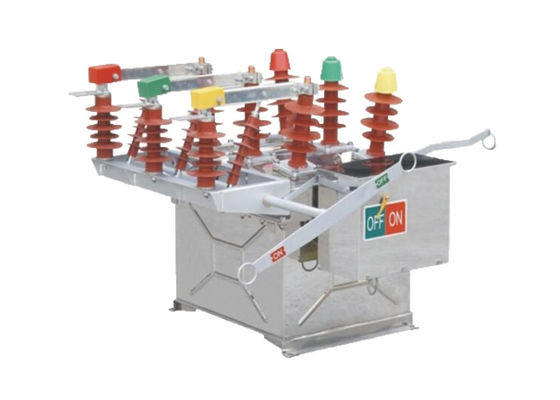

Bộ ngắt mạch chân không điện áp cao 12kV 630A với hoạt động hiệu quả cho các trạm phụ ngoài trời

Bộ ngắt mạch chân không điện áp cao 12kV 630A với hoạt động hiệu quả cho các trạm phụ ngoài trời

Mô tả sản phẩm:

Các bộ ngắt mạch ZW8-12 được thiết kế để tuân thủ các tiêu chuẩn quốc tế và được sản xuất bằng cách sử dụng công nghệ tiên tiến.và một dòng ngắt mạch ngắn lên đến 20kA.

Bộ ngắt mạch bao gồm một số thành phần chính, bao gồm bộ ngắt chân không, cơ chế hoạt động và hệ thống điều khiển.Máy ngắt chân không là trái tim của bộ ngắt mạch và chịu trách nhiệm ngắt dòng điệnNó được thiết kế để hoạt động trong chân không, giúp ngăn ngừa cung và đảm bảo hoạt động đáng tin cậy.

Cơ chế hoạt động chịu trách nhiệm mở và đóng bộ ngắt mạch và có thể được vận hành bằng tay hoặc điện.Hệ thống điều khiển giám sát bộ ngắt mạch và cung cấp phản hồi cho người vận hành, cho phép họ theo dõi tình trạng của bộ ngắt và phát hiện các lỗi.

Máy cắt mạch ZW8-12 được thiết kế để đáng tin cậy cao và đòi hỏi bảo trì tối thiểu. Nó có tuổi thọ lâu và có khả năng chịu được môi trường ngoài trời khắc nghiệt,làm cho nó phù hợp để sử dụng trong một loạt các ứng dụng.




 Tính năng:

1.ZW8-12 bộ ngắt mạch chân không tự động được thiết kế với khả năng chống ô nhiễm. Điều này có nghĩa là nó có thể hoạt động đáng tin cậy ngay cả trong môi trường có mức độ ô nhiễm cao,chẳng hạn như các khu vực có bụi nặng hoặc khí thải công nghiệp. cách điện bên trong được thiết kế để chịu được ô nhiễm như vậy và duy trì mức độ cách điện cần thiết. Ngoài ra, bộ ngắt mạch sử dụng khí và nhựa epoxy cách điện tổng hợp,cung cấp các tính chất cách nhiệt nâng cao và cải thiện hiệu suất tổng thể của bộ ngắt.
2. Các bộ ngắt mạch được trang bị một cơ chế vận hành năng lượng lưu trữ tên lửa.Cơ chế hoạt động này lưu trữ năng lượng cơ học có thể được giải phóng nhanh chóng để mở hoặc đóng các liên lạc của bộ ngắt mạchCơ chế lưu trữ năng lượng tên lửa được thiết kế để hoạt động hiệu quả và đáng tin cậy, đảm bảo chuyển mạch nhanh chóng và hiệu quả.
3. Các bộ ngắt mạch ZW8-12 có thể được trang bị với một bên (bên trái) hoặc hai bên chuyển đổi tách.Điều này cho phép linh hoạt trong cấu hình và lắp đặt của bộ ngắt mạch trong hệ thống thiết bị chuyển mạchNgoài ra, nó có thể được trang bị một PT bên ngoài (Potential Transformer), được sử dụng cho các mục đích đo và kiểm soát điện áp.PT bên ngoài tạo điều kiện cho việc giám sát điện áp chính xác và giúp đảm bảo hoạt động đúng đắn của bộ ngắt mạch trong hệ thống điện áp cao.



Ưu điểm:

1.CT23 Cơ chế hoạt động lưu trữ năng lượng mùa xuân: Máy ngắt mạch ZW8-12 được trang bị cơ chế hoạt động lưu trữ năng lượng mùa xuân loại CT23.Cơ chế này sử dụng năng lượng cơ học được lưu trữ trong suối để tạo điều kiện mở và đóng các liên lạc của bộ ngắt mạchNó cung cấp tính linh hoạt trong hoạt động, cho phép vận hành bằng động cơ hoặc bằng tay tùy thuộc vào các yêu cầu cụ thể của ứng dụng.

2.ZW8-12G Bộ ngắt kết hợp: Mô hình ZW8-12G là một bộ ngắt kết hợp bao gồm bộ ngắt mạch ZW8-12 và một bộ cách ly. Cấu hình này cho phép nó hoạt động như một bộ phân vùng,cung cấp khả năng cô lập các phần cụ thể của mạng phân phối điện để bảo trì hoặc xác định lỗi.

3. Ba pha lắp ráp trong cấu trúc bể: Máy ngắt mạch ZW8-12 có một ba pha lắp ráp trong cấu trúc bể.Điều này có nghĩa là các thành phần của bộ ngắt cho mỗi giai đoạn được bao bọc trong một bình chung, cung cấp một thiết kế nhỏ gọn và tiết kiệm không gian.

4Phòng dập cung chân không và vật liệu cách nhiệt: Trong bể kim loại, bộ ngắt mạch ZW8-12 kết hợp một buồng dập cung chân không ba pha.Phòng này có hiệu quả dập tắt các vòng cung điện xảy ra trong khi gián đoạn mạchNgoài ra, bộ ngắt mạch sử dụng vật liệu cách nhiệt, chẳng hạn như SMC (Sheet Molding Compound), để đảm bảo cách nhiệt giữa các giai đoạn và từ giai đoạn này sang giai đoạn khác,tăng cường sức mạnh cách nhiệt chung của nó.

5Hiệu suất đáng tin cậy và sức mạnh cách nhiệt cao: Máy ngắt mạch ZW8-12 được biết đến với hiệu suất đáng tin cậy và sức mạnh cách nhiệt cao.Nó được thiết kế và thử nghiệm để đáp ứng các tiêu chuẩn hiệu suất nghiêm ngặt, đảm bảo hoạt động đáng tin cậy trong các điều kiện điện khác nhau.góp phần vào sự an toàn và độ tin cậy của hệ thống điện.




Đặc điểm:

Chức năng bảo vệ máy vi tính

1Nó có một chức năng bảo vệ hiện tại ba giai đoạn: chạy nhanh, chạy nhanh giới hạn thời gian và bảo vệ quá mức.

2.Flexible setting of fast and slow timing characteristics. Thiết lập linh hoạt các đặc điểm thời gian nhanh và chậm.

3Người dùng có thể thiết lập các giá trị bảo vệ và sự chậm trễ.

Chức năng khóa lại

1Có thể đặt tối đa ba hoạt động đóng lại.

2Người dùng có thể tự do chọn số lượng các hoạt động khóa lại và khoảng thời gian khóa lại khác nhau.

3Nó có chức năng tăng tốc trước khi đóng lại, tăng tốc sau khi đóng lại và lựa chọn phối hợp liên tục.

Chức năng tái thiết mạng

1Bao gồm khóa chạy dưới điện áp, tự động khóa lại, không khóa lại trong thời gian ngắn, không khóa lại liên tục, khóa lại dưới điện áp, đặt lại tự động, kích hoạt ngắn thời gian của giá trị bảo vệ chờ,và kích hoạt liên tục giá trị bảo vệ chờ.

2Điều khiển thông minh phân tán có thể được thực hiện theo chức năng đặt trước trong hoạt động mạng vòng.

3Khi một lỗi mạng xảy ra, nó tự động xóa lỗi, cô lập khu vực lỗi, chuyển điện tự động, và khôi phục điện cho khu vực không bị lỗi.

Điều kiện:

Nhiệt độ xung quanh: -40 °C ~ + 70 °C (nhiệt độ trung bình hàng ngày không quá + 40 °C)

Độ cao:> 1000m (tối đa 3000m)

Độ ẩm môi trường: Độ ẩm tương đối trung bình hàng ngày không quá 95%, độ ẩm tương đối trung bình hàng tháng

Mức độ ô nhiễm: Mức độ IV

Tốc độ gió tối đa:700Pa (tương đương với tốc độ gió 35m/s)

Trận động đất mạnh: cấp 8




Parameter kỹ thuật:
