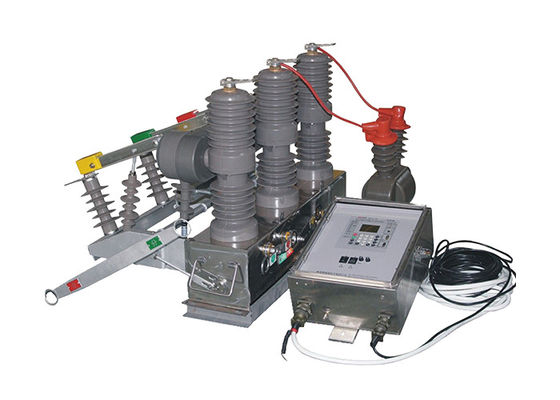

Máy ngắt mạch chân không cao áp tự động với cảm biến không chuỗi Máy ngắt mạch từ tính vĩnh viễn thông minh
Mô tả sản phẩm:
ZW32-12 ((F) Series high voltage vacuum circuit breaker là một thiết bị phân phối ngoài trời với điện áp định số 12kV và dòng điện xoay ba pha 50Hz.Nó chủ yếu được sử dụng để mở và đóng tải hiện tại, quá tải hiện tại và mạch ngắn hiện tại trong hệ thống điện. Nó phù hợp với việc bảo vệ và kiểm soát trong hệ thống phân phối điện của trạm phụ và các doanh nghiệp công nghiệp và khai thác mỏ,cũng như những nơi mà mạng lưới điện nông thôn thường được vận hành. Các bộ ngắt mạch có các đặc điểm của khối lượng nhỏ, trọng lượng nhẹ, chống ngưng tụ, bảo trì miễn phí và như vậy. Nó có thể thích nghi với điều kiện thời tiết khắc nghiệt và môi trường bẩn.
Giới thiệu bộ điều khiển:
1. Với giao diện liên lạc 485 / 232, hoặc thông qua sợi quang, giám sát từ xa không dây; chức năng tăng tốc sau khi khép lại;khi công tắc nặng,Tự động kích thích gia tốc trong trường hợp lỗi vĩnh viễn;
2.Remote / đóng thủ công để tăng tốc độ trượt, và đóng lại: Người dùng gửi điện sau khi sửa chữa đường dây, nếu anh ta quên tháo công tắc nối đất, nên tăng tốc trượt.
3.Ba thời gian trì hoãn đóng lại có thể được điều chỉnh;
4. Các mạch đóng nhảy áp dụng thiết kế chống lại hoạt động sai và có chức năng chống nhảy;
5Điện dòng không có chuỗi có thể phân biệt giữa các lỗi trong và ngoài khu vực;
6Chuyển đổi điều khiển từ xa được thiết kế để ngăn chặn hoạt động sai.
Tính năng:
1.Cấu trúc đóng hoàn toàn kiểu trụ ba pha với hiệu suất niêm phong cao.
A. Hiệu suất phá vỡ ổn định và đáng tin cậy, không có nguy cơ cháy hoặc nổ; không cần bảo trì, kích thước nhỏ, trọng lượng nhẹ và tuổi thọ dài.
B. Hiệu suất chống ẩm và sương rất tốt, đặc biệt phù hợp để sử dụng ở các khu vực lạnh hoặc ẩm.
C. Các vật liệu nhập khẩu có hiệu suất cách nhiệt tốt, chống nhiệt độ cao, chống tia cực tím và chống lão hóa.
2Cơ chế hoạt động xuân thu nhỏ hiệu quả và đáng tin cậy.
A. Động cơ lưu trữ năng lượng có mức tiêu thụ năng lượng thấp cho các hoạt động mở và đóng; cơ chế sử dụng phương pháp truyền trực tiếp với ít thành phần hơn, dẫn đến độ tin cậy cao.
B. Cơ chế hoạt động được đặt trong một hộp kín để ngăn ngừa rỉ sét hiệu quả và cải thiện độ tin cậy của cơ chế.
3- Điều khiển thuận tiện và linh hoạt và hiệu suất kết hợp tự do.
A. Nó có thể được vận hành bằng tay để phá vỡ hoặc sử dụng điện để mở và đóng, cũng như điều khiển từ xa từ một vị trí từ xa.
B. Nó có thể được ghép nối với một bộ điều khiển thông minh để đạt được tự động hóa phân phối hoặc kết hợp với một bộ điều khiển khóa lại để tạo thành một bộ khóa lại hoặc phân khúc tự động.
C. Nó có thể được trang bị các bộ biến áp dòng điện hai hoặc ba pha để bảo vệ quá tải hoặc mạch ngắn.
D. Nó có thể cung cấp tín hiệu thu thập dòng điện cho các bộ điều khiển thông minh và có thể được trang bị bộ biến đổi dòng điện theo yêu cầu của người dùng.
E. Nó có thể được trang bị một công tắc cách ly ba pha nối với một thiết bị khóa chống lỗi hoạt động tích hợp trong;Nó cũng có thể được cài đặt với các chất cô lập trụ cột arrester sóng để bảo trì dễ dàng.
Các thông số kỹ thuật:
| Số hàng loạt. | Parameter | Đơn vị | Dữ liệu | |||||||||
| 1 | Điện áp định số | kV | 12 | |||||||||
| 2 | Mức độ cách nhiệt của vết gãy | Tần số làm việc(Xét nghiệm khô/Xét nghiệm ẩm) | 48 | |||||||||
| Phạm độ điện áp của thử nghiệm sốc sét (đỉnh) | 85 | |||||||||||
| 3 | Mức độ cách nhiệt đến mặt đất / giai đoạn đến giai đoạn | Tần số làm việc | Thử nghiệm khô | 42 | ||||||||
| Thử nghiệm ướt | 34 | |||||||||||
| Phạm độ điện áp của thử nghiệm sốc sét (đỉnh) | 75 | |||||||||||
| 4 | Lưu lượng điện | A | 630 | |||||||||
| 5 | Lượng điện ổn định nhiệt (giá trị thực tế) | kA | 20 | |||||||||
| 6 | Điện cắt ngắn định số (giá trị thực tế) | 25 | ||||||||||
| 7 | Thời gian ổn định nhiệt định | s | 4 | |||||||||
| 8 | Lượng điện đóng mạch ngắn (đỉnh) | kA | 63 | |||||||||
| 9 | Điện ổn định động số (Đỉnh) | |||||||||||
| 10 | Tuổi thọ cơ khí | thời gian | 10000 | |||||||||
| 11 | Lượng điện mở định số | 1000 | ||||||||||
| 12 | Nhiệt độ không khí xung quanh | Nhiệt độ cao nhất | °C | -55 | ||||||||
| Nhiệt độ thấp nhất | +60 | |||||||||||
| Sự khác biệt của nhiệt độ hàng ngày tối đa | K | ≤ 25 | ||||||||||
| 13 | Độ cao | m | ≤ 2500 | |||||||||
| 14 | Độ ẩm | Độ ẩm tương đối trung bình hàng ngày | % | ≤ 95 | ||||||||
| Mức độ ẩm tương đối trung bình hàng tháng | ≤ 90 | |||||||||||
| 15 | Khả năng chống động đất | Tốc độ gia tốc ngang | g | 0.25 | ||||||||
| Tốc độ gia tốc dọc mặt đất | 0.125 | |||||||||||
| Nguyên nhân an toàn | / | 1.67 | ||||||||||
| 16 | Tốc độ gió | m/s | ≤ 35 | |||||||||
| 17 | Độ dày băng | mm | ≤20 | |||||||||
