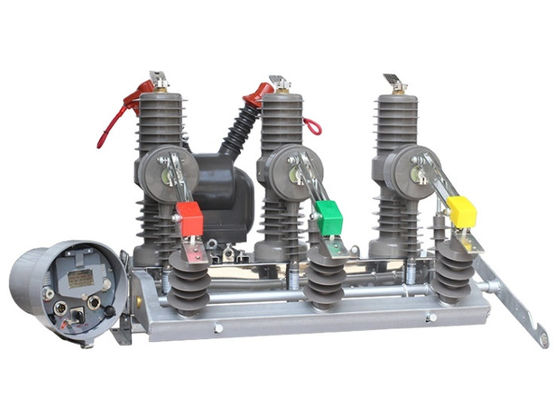

ZW32-12 ((F) Series High Voltage Vacuum Circuit Breaker With Controller Manual/Automatic Stainless Steel Sectionalizer
Mô tả sản phẩm:
ZW32-12 bộ ngắt mạch chân không cao áp ngoài trời AC là một thiết bị phân phối ngoài trời với điện áp định số 12kV và tần số AC ba pha 50Hz.Nó chủ yếu được sử dụng để phá vỡ và đóng dòng tảiNó phù hợp với việc bảo vệ và điều khiển trong các trạm phụ và hệ thống phân phối của các doanh nghiệp công nghiệp và khai thác mỏ.cũng như cho các hoạt động thường xuyên trong lưới điện nông thôn. Nó cũng có thể được sử dụng như một công tắc phần cho hoạt động lưới điện. Sau khi cài đặt một bộ điều khiển, nó có thể đạt được tự động hóa mạng lưới phân phối.
Giới thiệu bộ điều khiển:
1. Với giao diện liên lạc 485 / 232, hoặc thông qua sợi quang, giám sát từ xa không dây; chức năng tăng tốc sau khi khép lại;khi công tắc nặng,Tự động kích thích gia tốc trong trường hợp lỗi vĩnh viễn;
2.Remote / đóng thủ công để tăng tốc độ trượt, và đóng lại: Người dùng gửi điện sau khi sửa chữa đường dây, nếu anh ta quên tháo công tắc nối đất, nên tăng tốc trượt.
3.Ba thời gian trì hoãn đóng lại có thể được điều chỉnh;
4. Các mạch đóng nhảy áp dụng thiết kế chống lại hoạt động sai và có chức năng chống nhảy;
5Điện dòng không có chuỗi có thể phân biệt giữa các lỗi trong và ngoài khu vực;
6Chuyển đổi điều khiển từ xa được thiết kế để ngăn chặn hoạt động sai.
Tính năng:
1Bộ ngắt mạch chân không điện áp cao: Nó áp dụng công nghệ dập xiềng chân không và có hiệu suất ngắt tốt và khả năng dập xiềng mạnh mẽ. Nó có thể gián đoạn các dòng tải đáng tin cậy,dòng điện quá tải, và dòng mạch ngắn.
2Thiết kế ngoài trời: Nó phù hợp với môi trường ngoài trời và có khả năng chống thời tiết và hiệu suất bảo vệ tốt, cho phép nó hoạt động bình thường trong các điều kiện thời tiết khắc nghiệt khác nhau.
3Năng lượng và tần số định số: Nó phù hợp với các hệ thống phân phối với điện áp định số 12kV và tần số AC ba pha 50Hz, đáp ứng các yêu cầu điện năng tương ứng.
4Chức năng bảo vệ và kiểm soát: Nó chủ yếu được sử dụng để bảo vệ và kiểm soát tải trong các trạm phụ và hệ thống phân phối doanh nghiệp công nghiệp và khai thác mỏ.Nó có thể bảo vệ hiệu quả hoạt động an toàn của thiết bị và hệ thống điện.
5Ứng dụng lưới điện nông thôn: Do hoạt động thường xuyên trong lưới điện nông thôn,bộ ngắt mạch này được sử dụng rộng rãi và có thể được sử dụng như một công tắc phần và cho tự động hóa mạng lưới phân phối trong lưới điện nông thôn.
Điều kiện:
1. Độ cao không quá 2000m;
2Nhiệt độ không khí xung quanh: -45 ° C ~ + 40 ° C. Sự khác biệt nhiệt độ hàng ngày: 25 ° C;
3.Tốc độ gió không quá 35 m / s
4Không có chỗ ăn mòn hóa học dễ cháy, nổ nguy hiểm và rung động dữ dội.
Parameter kỹ thuật:
| Số hàng loạt. | Parameter | Đơn vị | Dữ liệu | |||||||||
| 1 | Điện áp định số | kV | 12 | |||||||||
| 2 | Mức độ cách nhiệt của vết gãy | Tần số làm việc(Xét nghiệm khô/Xét nghiệm ẩm) | 48 | |||||||||
| Phạm độ điện áp của thử nghiệm sốc sét (đỉnh) | 85 | |||||||||||
| 3 | Mức độ cách nhiệt đến mặt đất / giai đoạn đến giai đoạn | Tần số làm việc | Thử nghiệm khô | 42 | ||||||||
| Thử nghiệm ướt | 34 | |||||||||||
| Phạm độ điện áp của thử nghiệm sốc sét (đỉnh) | 75 | |||||||||||
| 4 | Lưu lượng điện | A | 630 | |||||||||
| 5 | Lượng điện ổn định nhiệt (giá trị thực tế) | kA | 20 | |||||||||
| 6 | Điện cắt ngắn định số (giá trị thực tế) | 25 | ||||||||||
| 7 | Thời gian ổn định nhiệt định | s | 4 | |||||||||
| 8 | Lượng điện đóng mạch ngắn (đỉnh) | kA | 63 | |||||||||
| 9 | Điện ổn định động số (Đỉnh) | |||||||||||
| 10 | Tuổi thọ cơ khí | thời gian | 10000 | |||||||||
| 11 | Lượng điện mở định số | 1000 | ||||||||||
| 12 | Nhiệt độ không khí xung quanh | Nhiệt độ cao nhất | °C | -55 | ||||||||
| Nhiệt độ thấp nhất | +60 | |||||||||||
| Sự khác biệt của nhiệt độ hàng ngày tối đa | K | ≤ 25 | ||||||||||
| 13 | Độ cao | m | ≤ 2500 | |||||||||
| 14 | Độ ẩm | Độ ẩm tương đối trung bình hàng ngày | % | ≤ 95 | ||||||||
| Mức độ ẩm tương đối trung bình hàng tháng | ≤ 90 | |||||||||||
| 15 | Khả năng chống động đất | Tốc độ gia tốc ngang | g | 0.25 | ||||||||
| Tốc độ gia tốc dọc mặt đất | 0.125 | |||||||||||
| Nguyên nhân an toàn | / | 1.67 | ||||||||||
| 16 | Tốc độ gió | m/s | ≤ 35 | |||||||||
| 17 | Độ dày băng | mm | ≤20 | |||||||||
