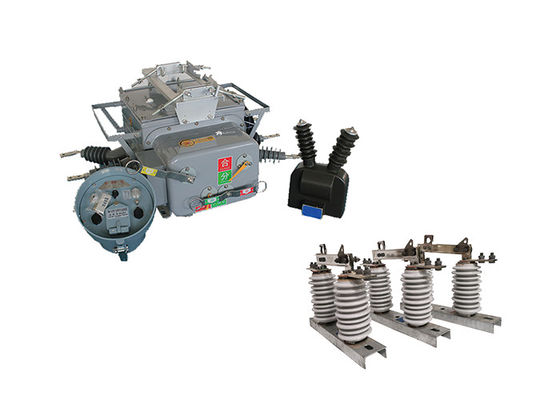

ZW20-12(F) Máy ngắt mạch chân không ngoài trời điện 180kg Với máy ngắt kết nối cách ly sứ

ZW20-12(F) Máy ngắt mạch chân không ngoài trời điện 180kg Với máy ngắt kết nối cách ly sứ

Mô tả sản phẩm:


ZW20-12 ((F) Outdoor Vacuum Circuit Breaker là một thiết bị linh hoạt và thông minh kết hợp các chức năng của bộ ngắt chân không, công tắc tải chân không, khóa lại và phân khúc.Nó được thiết kế để sử dụng trong mạng lưới phân phối 10kV và 13kV, đặc biệt là trong các mạng lưới điện thành phố và nông thôn.
Các thành phần chính của bộ ngắt mạch ZW20-12 ((F) bao gồm bộ ngắt chân không, bộ điều khiển CH-40 và bộ biến áp điện áp bên ngoài.Các bộ ngắt chân không chịu trách nhiệm ngắt và làm cho mạch điện, trong khi bộ điều khiển CH-40 cung cấp chức năng bảo vệ và điều khiển thông minh.



Đặc điểm của bộ điều khiển:

1. Với giao diện liên lạc 485 / 232, hoặc thông qua sợi quang, giám sát từ xa không dây; Chức năng tăng tốc sau khi khép lại; khi công tắc nặng,Tự động kích thích gia tốc trong trường hợp lỗi vĩnh viễn;
2- Chuyển bộ điều khiển từ xa, sẽ tăng tốc độ kích hoạt.
3.Three reclosin / đóng tay để tăng tốc độ trục trặc, và đóng lại đóng: Người dùng gửi điện sau khi sửa chữa đường dây, nếu anh ta quên để loại bỏ việc nối đất g thời gian trì hoãn có thể được điều chỉnh;
4. Các mạch đóng nhảy áp dụng thiết kế chống lại hoạt động sai và có chức năng chống nhảy;
5Điện dòng không có chuỗi có thể phân biệt giữa các lỗi trong và ngoài khu vực;
6Chuyển đổi điều khiển từ xa được thiết kế để ngăn chặn hoạt động sai.



Ứng dụng:


1. Chuyển mạch ngắt kết nối và ngắt kết nối: Máy ngắt mạch ZW20-12 ((F) có thể được sử dụng như một công tắc ngắt kết nối hoặc công tắc liên lạc trong cấu hình mạng vòng của hệ thống phân phối điện.Nó cho phép mở và đóng mạch trong bảo trì hoặc tình trạng lỗi.
2Thiết bị chuyển đổi tự động: Nó phục vụ như một thiết bị chuyển đổi tự động, cho phép thực hiện chuyển đổi tải trong cấu hình mạng vòng.Tính năng này làm tăng tính linh hoạt và hiệu quả của phân phối điện.
3.Border Switch: Trong các tuyến nhánh của nguồn điện, bộ ngắt mạch ZW20-12 ((F) có thể hoạt động như một công tắc biên giới hoặc "chó canh"." Nó giúp giám sát và bảo vệ các tuyến nhánh chống lại lỗi và điều kiện bất thường.
4. Recloser và Sectionalizer: Máy ngắt mạch có thể hoạt động như một recloser và sectionalizer trong các mạng lưới phân phối trên không.Nó tự động khôi phục điện sau khi lỗi tạm thời và cô lập các phần bị lỗi để giảm thiểu tác động của việc mất điện..



Điều kiện môi trường:

1. Độ cao: 2000 mét
2Nhiệt độ môi trường: ngoài trời -30°C~+55°C
Nhiệt độ trung bình hàng năm cao nhất là 20°C
Nhiệt độ trung bình hàng ngày tối đa là 30 °C
3Độ ẩm tương đối: 95% (25°C)
4Khả năng địa chấn: tăng tốc trên mặt đất 0,3g
Tốc độ gia tốc dọc mặt đất 0,15g
Trong khi hoạt động cho ba sóng sinus
Nguyên nhân an toàn 1.67
5. Trận động đất mạnh: 7 độ
6. Sự khác biệt nhiệt độ hàng ngày tối đa:25°C
7Địa điểm lắp đặt: ngoài trời, đường dây trên không 10kv điểm phân định trách nhiệm người dùng
8Phương pháp thả đất: Điểm trung lập không chạm, thả đất cuộn xoắn mạch và thả đất kháng cự thấp



Các thông số kỹ thuật:



Hiệu ứng đôi khi sử dụng khi GW9-10 series isolator swich có thể được sử dụng với các bộ ngắt mạch chân không.
